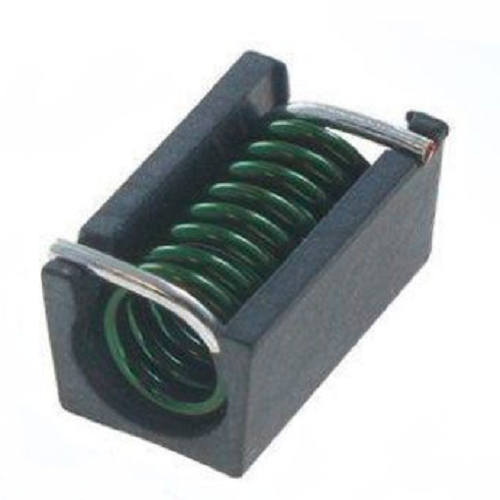

تولید کننده سلف هسته هوا

تولید سلف هسته هوا یا Air Core Inductor در بسیاری از برنامه های الکترونیکی کاربرد دارد. این سلف ها از هوا به عنوان ماده اصلی استفاده می کنند و نیازی به هسته مغناطیسی ندارند. این سلف ها از جریان گردابی در هسته غیر مغناطیسی مانند پلاستیک و سرامیک بهره می برند تا تلفات اندوکتانس را کاهش دهند.

مزیت اصلی استفاده از سلف هسته هوا، حداقل تلفات سیگنال است که در قدرت میدان مغناطیسی بالاتر رخ می دهد. هسته های مغناطیسی مانند آهن می توانند از نظر مغناطیسی اشباع شده و اندوکتانس را از دست دهند، اما چنین مشکلی در سلف هسته هوا وجود ندارد.

سلف های هسته هوا در بسیاری از برنامه های الکترونیکی با فرکانس بالا استفاده می شوند. برخی از کاربردهای این سلف ها شامل ساخت کویل های تنظیم RF، مدارهای فیلتر و مدارهای snubber است. همچنین، در برخی از دستگاه های الکترونیکی با فرکانس بالا مانند گیرنده های تلویزیون و رادیو نیز استفاده می شوند.

از ویژگی های مهم سلف هسته هوا، مقاومت الکتریکی کم آن است که به معنای ضعیف ترین میدان مغناطیسی را در مقابل جریان عبوری ایجاد می کند. این ویژگی باعث می شود که سلف هسته هوا بتواند در فرکانس های بالا نقش مهمی را ایفا کند.

به طور خلاصه، سلف هسته هوا با استفاده از هوا به عنوان ماده اصلی و بدون هسته مغناطیسی، تلفات اندوکتانس را کاهش می دهد و برای برنامه های الکترونیکی با فرکانس بالا و داشتن کمترین تلفات سیگنال مناسب است.

سیم پیچی سلف هسته هوا با میله فریت

سیم پیچی سلف هسته هوا با میله فریت یک فناوری است که در بسیاری از ابزارها و دستگاه ها استفاده می شود. میله فریت، یک نوع ماده مغناطیسی است که اندازه کوچکی دارد و بسیار سخت است. با استفاده از سیم پیچی و قرار دادن آن روی میله فریت، امکان ساخت یک سلف هسته هوا با خواص خاص مغناطیسی و الکترومغناطیسی فراهم می شود.

از جمله کاربردهای سیم پیچی سلف هسته هوا با میله فریت می توان به آنتن های Ferrite Rod در گیرنده های رادیویی اشاره کرد. این آنتن ها از میله فریت تشکیل شده اند که سیم پیچی روی آنها قرار می گیرد. اما به دلیل عدم امکان سوراخ کردن میله فریت، نیاز به استفاده از نوار یا چسب دو طرفه برای نگهداری سیم پیچ روی میله است.

برای ساخت سیم پیچی سلف هسته هوا با میله فریت، ابتدا یک تا سه لایه نوار پوشاننده کاغذ در جایی که سیم پیچ قرار می گیرد بپوشانید و سپس این نوار را روی میله فریت بچسبانید. برای نگه داشتن سیم به جای جسب دو طرفه، می توانید از چسب فوق العاده استفاده کنید.

نحوه ساخت سیم پیچی سلف هسته هوا با میله فریت به این صورت است که ابتدا میله فریت را در مته برقی قرار داده و آن را به آرامی بچرخانید. با این کار، میله به خودی خود می چرخد و امکان ساخت هسته های القایی با کیفیت بالا و اندوکتانس بالا فراهم می شود. اگر قالب گیری های پلاستیکی میله دارید، ابتدا روی آنها سیم پیچی کنید و سپس آنها را روی سیم پیچ قرار دهید و در جای خود بچسبانید.

نحوه تست سلف هسته هوا با مولتی متر

سلف هسته هوا یک قطعه الکترونیکی است که در انواع مدارهای برق استفاده می‌شود. برای تست سلف هسته هوا، مولتی متر دیجیتال با حالت بوق یا بازر استفاده می‌شود. در اینجا، ما به نحوه تست سلف هسته هوا با استفاده از مولتی متر می‌پردازیم.

اولین قدم برای تست سلف هسته هوا در حالت بوق، این است که سلف را به مولتی متر وصل کنید. اگر سلف هسته هوا سالم باشد، در نمایشگر مولتی متر عدد 1 نمایش داده می‌شود. این عدد نشان می‌دهد که مقاومت داخلی سلف هسته هوا یا هانری در حالت بوق سالم است.

در صورتی که سلف هسته هوا را با تست بازر در مولتی متر وصل کنید ولی هیچ عددی در نمایشگر ظاهر نشود، این نشان می‌دهد که سلف هسته هوا معیوب است و قابل استفاده نیست. احتمالاً مقاومت داخلی سلف تغییر کرده یا قطع شده است.

به طور کلی. تست سلف هسته هوا با استفاده از مولتی متر به روش بوق یا بازر به شما امکان می‌دهد تا سلف هسته هوا را بررسی کنید و از سالم بودن آن اطمینان حاصل کنید. در صورتی که مقدار نمایش داده شده در حالت بوق 1 باشد، می‌توانید از سلف استفاده کنید. در غیر این صورت، سلف باید تعمیر یا تعویض شود.

با توجه به اهمیت سلف هسته هوا در مدارهای برقی، تست منظم و دقیق آن با استفاده از مولتی متر به شما امکان می‌دهد مشکلات را به موقع شناسایی کرده و از خرابی سایر قطعات مدار جلوگیری کنید. بنابراین، تست صحیح سلف هسته هوا با مولتی متر برای حفظ عملکرد صحیح مدارهای الکترونیکی بسیار مهم است.

کاربرد سلف ها

سلف ها عناصر مهم در مدارهای الکتریکی هستند که برای اهداف مختلف در برق و دستگاه های الکترونیکی استفاده می شوند:

1. مسدود کردن، تضعیف یا فیلتر کردن/صاف کردن نویز فرکانس بالا در مدارهای الکتریکی:
سلف ها به عنوان عنصر فیلتر در مدارهای الکتریکی استفاده می شوند تا نویز فرکانس بالا را مسدود کنند یا تضعیف کنند. این کاربرد بسیار رایج در رادیوها، تلویزیون ها و سیستم های صوتی است.

2. ذخیره و انتقال انرژی در مبدل های توان (dc-dc یا ac-dc):
در مبدل های توان، سلف ها برای ذخیره کردن انرژی در یک زمان و انتقال آن در زمان دیگر استفاده می شوند. این کاربرد در مدارهای تغذیه سیستم ها و دستگاه های الکترونیکی گسترده است.

3. ایجاد نوسانگر های تنظیم شده:
سلف ها در نوسانگرهای الکترونیکی استفاده می شوند تا نوسانی را ایجاد و حفظ کنند. مثلاً در ارتباطات بیسیم، سلف ها برای ایجاد نوسانگر های مقابله ای و فیلترهای پهنای باند استفاده می شوند.

4. تطبیق امپدانس:
سلف ها برای تطبیق امپدانس بین مدارهای مختلف استفاده می شوند. در این کاربرد، سلف ها برای رساندن امپدانس وسیع بین مدارهای مختلف با توجه به نیازهای ولتاژ و جریان استفاده می شوند.

به طور خلاصه. سلف ها در صنایع برق و الکترونیک برای اهداف مختلفی مانند مسدود کردن نویز، ذخیره و انتقال انرژی، ایجاد نوسانگر ها و تطبیق امپدانس استفاده می شوند. این عناصر بسیار مهم برای عملکرد صحیح مدارها و سیستم های الکترونیکی هستند.

طریقه اتصال سلف ها به برد مدار

سلف ها نوعی از قطعات الکترونیکی هستند که در مدارهای الکترونیکی استفاده می شوند تا جریان الکتریکی را در حالت های خاصی تغییر دهند. در بعضی از موارد، سلف ها به برد مدار چاپی متصل می شوند تا به اجزای دیگر مدار ارتباط برقرار کنند.

سلف های سطحی (SM) در بالای یک برد مدار چاپی قرار می گیرند. این سلف ها به کمک پدهای دارای خمیر لحیم کاری روی برد متصل می شوند. تا زمانی که سلف به درستی روی پدها قرار گیرد، یک فنر لحیم کاری استفاده می شود تا سلف را در موقعیت مناسب قرار دهد. سپس، با استفاده از یک ماشین لحیم کاری حرارتی، سطحی خمیر لحیم کاری را ذوب و سلف را به برد متصل می کنند. این مرحله به عنوان لحیم کاری سطحی شناخته می شود.

سلف های سوراخ دار (TH) نیز برروی سرب ها به برد متصل می شوند. ابتدا، سرب ها از طریق سوراخ های روی برد نصب می شوند و سپس در قسمت پشتی برد لحیم کاری موجی می شوند. در این روش، برخلاف سلف های سطحی که به صورت اتوماتیک با استفاده از ماشین لحیم کاری حرارتی لحیم کاری می شوند، لحیم کاری سلف های سوراخ دار با استفاده از ماشین لحیم کاری موجی انجام می شود که امواج حرارتی را بر روی سرب ها می فرستد و لحیم می کند.

استفاده از سلف ها به صورت سطحی یا سوراخ دار، بستگی به نوع برد مدار چاپی و نیازهای مدار دارد. در صنایع الکترونیکی پیشرفته، استفاده از سلف‌های سطحی بیشتر مرسوم است زیرا ابعاد کوچکتر و عملکرد بهتری دارند و امکان تراشه گذاری خودکار روی برد را فراهم می کنند. اما در برخی موارد خاص همچنان از سلف های سوراخ دار استفاده می شود، به عنوان مثال در مواردی که اتصالات بسیار قوی و پایدار نیاز است.

طریقه استفاده سلف ها در مبدل های قدرت

سلف ها در مبدل های قدرت نقش مهمی دارند و در منابع تغذیه حالت سوئیچ برای ذخیره انرژی و انتقال آن به بار خروجی یا خازن استفاده می شوند. وظیفه اصلی سلف ها در این بخش، فیلتر کردن جریان ریپل (متلاطم) است که در خروجی مبدل تولید می شود. جریان ریپل شامل نویزها و انواع فرکانس های متفاوت است که ممکن است تاثیرات زیادی برای بار خروجی داشته باشد و عملکرد مبدل را تحت تاثیر قرار دهد.

با استفاده از سلف های با اندوکتانس بالا، جریان موج دار در خروجی کاهش می یابد. این بهبود در جریان موج دار باعث کاهش فرکانس های غیر ضروری و نویز در سیستم شده و این در نتیجه، باعث بهبود کارایی و کاهش نویز EMI می شود. البته مقدار اندوکتانس سلف ها باید به طور دقیق تنظیم شود تا بهترین نتیجه را در خروجی مبدل قدرت بتوان داشت.

از سلف ها در مبدل های قدرت به دلیل خواص الکترومغناطیسی آنها نیز استفاده می شود. به عنوان مثال، سلف ها باعث ایجاد اندازه گیری زمانی در سیگنال های ورودی و خروجی شده و به کنترل و محافظت از مبدل قدرت کمک می کنند.

به طور خلاصه. سلف ها در مبدل های قدرت برای ذخیره انرژی و انتقال آن به بار خروجی یا خازن استفاده می شوند.

استفاده از سلف ها در مدارهای تنظیم شده

در ساده ترین حالت، سلف یک بافت مغناطیسی دارای یک هسته آهنی است. هسته آهنی از موادی مانند فولاد نرم ساخته می شود که به آن امکان می دهد جریانهای مغناطیسی را به خود جذب و پراکنده کند. جریانهای الکتریکی از طریق سیم‌ها و مفتولها در سلف جریان می یابند و یک میدان مغناطیسی با وجود داشتن هسته آهنی تولید می کنند. این میدان مغناطیسی می تواند به منظور تنظیم یا اصلاح سیگنال های فرکانسی مورد استفاده قرار گیرد.

سلف ها می توانند با خازن ها ترکیب شوند تا یک مدار LC تنظیم شده بسازند. در این حالت، سلف و خازن به عنوان یک مدار شبه سیم رزونانسی عمل می کنند که می تواند اسیلاتورها، فیلترها و تقویت کننده های سیگنال را ایجاد کند. با تغییر مقدار ها و ترکیبات سلف و خازن، می توان سوئیچ ها، افزایش کننده های توان، افزایش کننده های جریان و سایر مدارهای تنظیم شده را ایجاد کرد.

از آنجا که سلف ها قابلیت تنظیم و کنترل سیگنال های فرکانسی را دارند. آنها بسیار مفید در صنایع مختلف از جمله ارتباطات بی‌سیم. مخابرات. الکترونیک قدرت. رادارها. فناوری های مایکروویو و سایر حوزه های مرتبط می باشند.

به عبارت دیگر. سلف ها در سیستم های الکترونیکی به عنوان عناصر فیزیکی مورد استفاده قرار می گیرند که به ما امکان می دهند سیگنال های الکتریکی را تنظیم و کنترل کنیم و در بسیاری از صنایع ارتباطات از اهمیت ویژه ای برخوردارند. سلف ها باعث می شوند که امکان استفاده از فناوری های بی‌سیم ممکن شود و نقش بسیار مهمی در عملکرد و عملکرد صحیح و قابل اعتماد سیستم های الکترونیکی داشته باشند.
