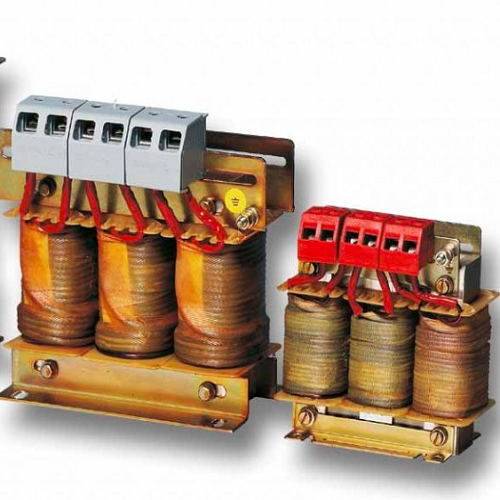

مرکز تولیدی چوک خروجی سه فاز

تولید چوک خروجی سه فاز یکی از عملیات مهم در صنعت برق است که برای تامین امنیت و پایداری سیستم های قدرت استفاده می شود. در این متن، به بررسی مختصری درباره تولید چوک خروجی سه فاز، نحوه کاربرد آن و اهمیت آن در صنعت برق پرداخته خواهد شد.

تولید چوک خروجی سه فاز به معنای غلظت بالای انرژی الکتریکی در کوتاه مدت و در حالتی است که ولتاژ خروجی سیستم های قدرت بیش از حد معمول می باشد. این چوک ها در حداکثر توان ولتاژی اتفاق می افتد و در نتیجه به عنوان یک بار شوک الکتریکی برای سامانه های الکتریکی عمل می کند. در این عمل، انرژی الکتریکی در چوک خروجی به صورت اتلاف حرارتی و صوتی تخلیه می شود.

با توجه به توان بالایی که در چوک خروجی سه فاز تخلیه می شود، این فناوری به طور گسترده در صنعت برق استفاده می شود. اصلی ترین کاربرد این فناوری در سامانه های تغذیه برقی است، به عنوان مثال در تولید انرژی الکتریکی از طریق نیروگاه ها و سیستم های توزیع آن به شبکه های برق. چوک خروجی سه فاز به عنوان یک واسطه بین تغییرات ناگهانی توان تولید شده توسط نیروگاه و نیاز های انرژی برق در شبکه، عمل می کند. با تخلیه انرژی الکتریکی در چوک خروجی در لحظاتی که نیاز به انتقال توان بیشتری وجود دارد، سیستم قدرت توان مورد نیاز را تأمین می کند و همچنین در ایجاد تبادل توان بین زمین و سیستم قدرت نقش دارد.

اهمیت تولید چوک خروجی سه فاز در صنعت برق به دلیل دو دلیل اصلی است. اولاً، این فناوری به انتقال توان بیشتر در شبکه های برق کمک می کند و به همین دلیل در افزایش بازده و نیز کاهش هزینه ها نقش دارد. ثانیاً، چوک خروجی سه فاز همچنین در افزایش پایداری سیستم های قدرت تأثیرگذار است. این چوک ها باعث تنظیم ولتاژ در مراکز تبادل توان، حذف تغییرات تنش ولتاژ و بهبود پایداری خطوط انتقال می شود.

چوک خروجی اینورتر

چوک خروجی اینورتر نوعی تجهیز اختیاری است که در راه اندازی و کنترل درایوها استفاده می شود. اینورترها از نوع تجهیزات الکترونیکی هستند که وظیفه تبدیل ولتاژ و فرکانس ورودی را به ولتاژ و فرکانس قابل تنظیم و خروجی برای کنترل موتورها دارند.

در صورتی که کابل خروجی اینورتر به موتوری با طول بیشتر از ۵۰ متر متصل شود، پیک های ولتاژی قابل توجهی بر روی سیم پیچ های موتور ایجاد می شود که ممکن است باعث خرابی و کاهش عمر مفید موتور شود. برای جلوگیری از این مشکل، می توان از چوک یا راکتور خروجی اینورتر استفاده کرد.

چوک یا راکتور خروجی اینورتر به منظور کاهش پیک های ولتاژی که روی سیم پیچ های موتور ایجاد می شود استفاده می شود. این تجهیز با تنظیم نرخ افزایش ولتاژ یا تغییر زمانی که ولتاژ تغییر می کند (du/dt)، به طور قابل توجهی کاهش می دهد. این کاهش پیک های ولتاژی به دلیل عدم ایجاد ضربه ها بر روی سیم پیچ ها توسط نرخ افزایش ولتاژ، باعث کاهش استرس و خطر خرابی موتور می شود.

استفاده از چوک یا راکتور خروجی اینورتر در سیستم های درایو، امکان کاهش خطر خرابی موتور، بهبود عملکرد سیستم و کاهش هزینه های تعمیر و نگهداری را فراهم می کند. همچنین، این تجهیزات قابلیت افزایش استحکام عایقی و کاهش تداخل های الکترومغناطیسی در سیستم ها را دارند.

بنابراین، استفاده از چوک خروجی اینورتر جهت کاهش پیک های ولتاژی و بهبود عملکرد موتورها از اهمیت بالایی برخوردار است. این تجهیزات در سیستم های درایو که نیاز به کنترل دقیق و پایداری موتورها دارند، مورد استفاده قرار می گیرند.

مزایای چوک خروجی اینورتر و درایو

مزایای استفاده از چوک خروجی درایو و فیلتر خروجی اینورتر در سیستم های الکتریکی به شرح زیر است:

1. جبران اثر خازنی:
چوک خروجی درایو باعث می شود اثر خازنی کابل خروجی اینورتر روی سیم پیچ های موتور جبران شود. این باعث می شود پیک های ولتاژی روی سیم پیچ ها به وجود نیاید و میزان استهلاک و خرابی در موتور کاهش یابد.

2. استفاده از موتور های معمولی:
با استفاده از فیلتر خروجی اینورتر، نیازی به خرید موتورهای گران قیمت و مخصوص اینورتر (inverter-duty) نیست. این امکان را به شما می دهد تا از موتورهای معمولی در سیستم های الکتریکی استفاده کنید و هزینه های اضافی را کاهش دهید.

3. کاهش دمای موتور:
چوک خروجی درایو باعث می شود دمای کاری موتور به مقدار زیادی کاهش یابد و عمر آن به مقدار قابل توجهی افزایش یابد. این مزیت به شما اجازه می دهد تا از موتور در شرایط سخت و در دماهای بالا استفاده کنید بدون اینکه نگران خرابی و خرابی آن باشید.

4. کاهش هارمونیک و تلفات مختلف:
راکتور خروجی درایو باعث کاهش هارمونیک و تلفات مختلف موتور می شود. این به معنای افزایش راندمان موتور و کاهش مصرف انرژی است که در نهایت هزینه های شما را کاهش می دهد.

5. حفاظت از آی‌جی‌بی‌تی های خروجی:
استفاده از فیلتر خروجی درایو باعث کاهش احتمال صدمه به آی‌جی‌بی‌تی های خروجی اینورتر در صورت وقوع اتصال کوتاه در موتور یا کابل های خروجی می شود. علاوه بر این، زمان بیشتری برای واکنش و اعلام فالت در اینورتر طول می کشد که به شما اطمینان می دهد که خرابی های جدی به سیستم الکتریکی شما رخ نمی دهد.

کاربرد چوک خروجی اینورتر و درایو

چوک خروجی اینورتر یک پارامتر مهم در کنترل موتورها است که در برخی شرایط خاص استفاده می‌شود. در ادامه به بررسی موارد و سناریوهایی که توصیه می‌شود از چوک خروجی اینورتر استفاده کنید، می‌پردازیم:

1- طول کابل خروجی درایو تا موتور بین ۵۰ تا ۱۵۰ متر است:
در مواردی که طول کابل بین درایو و موتور بسیار بلند است، خازن‌های کابل باعث افت ولتاژ و سقوط جریان در طول کابل می‌شوند. چوک خروجی اینورتر در این صورت برای جبران این افت ولتاژ و جبران سقوط جریان مورد استفاده قرار می‌گیرد.

2- کابل اینورتر به الکتروموتور پوشش یا غلاف فلزی دارد:
در مواردی که کابل بین اینورتر و الکتروموتور داشته باشد و پوشش یا غلاف فلزی دارد، خازن‌های کابل بیشتر تاثیر خود را نشان می‌دهند. در این صورت، با استفاده از چوک خروجی اینورتر، اثر خازنی کابل را می‌توان کاهش داد و مشکلات برقراری و کنترل بهتری را فراهم کرد.

3- موتورهای قدیمی یا کیفیت پایین:
برخی موتورها قدیمی یا کیفیت پایینی دارند که تحمل ولتاژ‌های ضربه ناشی از پالس‌های اینورتر را ندارند. با استفاده از چوک خروجی اینورتر، ولتاژ و پالس‌های خروجی را می‌توان به گونه‌ای تنظیم کرد که موتور بتواند به خوبی کار کند و صدمات و خرابی ناشی از ولتاژ‌های ضربه را کاهش داد.

4- موتورهای در محیط گرم:
موتورهایی که در محیط‌های گرم کار می‌کنند و سیم‌پیچ آنها تحمل استرس و فشار بیشتر را ندارد، با استفاده از چوک خروجی اینورتر می‌توان به حداقل رساندن اثرات حرارتی و خرابی احتمالی موتور در اثر کار در محیط‌های گرم کمک کرد.

ادامه

5- موتورهای در محیط‌های خطرناک و اشتعال‌پذیر:
در برخی محیط‌های خطرناک و اشتعال‌پذیر، استفاده از موتورهایی با خروجی اینورتر همراه با چوک خروجی مناسب، به دلیل کاهش خطر ایجاد شرایط اشتعال و ایمنی بیشتر، توصیه می‌شود.

6- موتورهایی که به صورت مکرر به حالت ژنراتوری می‌روند:
در صورتی که موتور به صورت ژنراتوری کار می‌کند، ولتاژ DC-Bus و ولتاژ خروجی اینورتر بالاتر از مقدار نامی افزایش می‌یابد. در این صورت با استفاده از چوک خروجی اینورتر و تنظیم مناسب ولتاژ و جریان، می‌توان فشار روی عایق سیم‌پیچ‌ها را به حداقل رساند و خرابی ناشی از افزایش ولتاژ پیک را کاهش داد.

7- راه‌اندازی چند موتور با یک اینورتر:
در برخی موارد، چندین موتور به صورت موازی به خروجی یک اینورتر متصل می‌شوند. در این صورت بایستی مجموع طول کابل‌های خروجی را بعنوان طول کابل نهایی در نظر گرفت. استفاده از چوک خروجی اینورتر در این موارد می‌تواند به توازن و هماهنگی بهتر میان موتورها کمک کرده و عملکرد بهتری را تضمین کند.

در نتیجه، استفاده از چوک خروجی اینورتر در موارد فوق می‌تواند به بهبود عملکرد و قابلیت‌های موتورها کمک کرده و مشکلات و خرابی‌های ناشی از شرایط خاص را به حداقل برساند.
