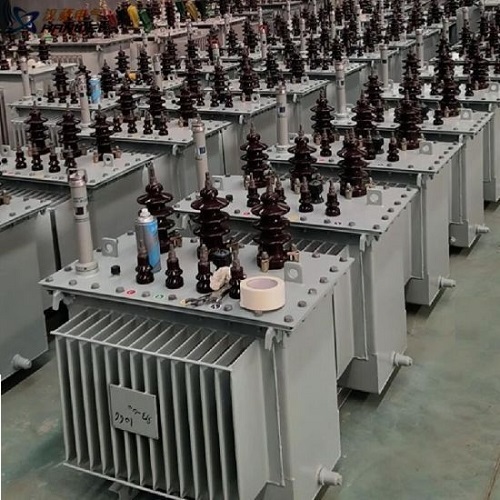

معرفی ترانسفورماتور توزیع: عملکرد، اجزا و کاربردها

ترانسفورماتور توزیع یکی از اجزای حیاتی در سیستم‌های برق هستند که نقش مهمی در انتقال برق از شبکه‌های ولتاژ بالای اصلی به مصرف‌کنندگان نهایی ایفا می‌کنند. این مقاله به بررسی تخصصی و جامع ترانسفورماتورهای توزیع، اصول عملکرد، اجزا و کاربردهای آن‌ها می‌پردازد.

ترانسفورماتور توزیع دستگاهی است که ولتاژ بالای شبکه انتقال را به ولتاژ پایین‌تری تبدیل می‌کند که برای استفاده در منازل، کسب‌و‌کارها و صنایع کوچک مناسب است. این ترانسفورماتورها معمولاً در نزدیک‌ترین نقطه به مصرف‌کننده نصب می‌شوند و به تأمین ولتاژ پایدار و ایمن کمک می‌کنند.

عملکرد ترانسفورماتور توزیع، مانند سایر ترانسفورماتورها، بر مبنای اصول الکترومغناطیسی فارادی است. وقتی جریان متناوب از سیم‌پیچ اولیه عبور می‌کند، میدان مغناطیسی متناوبی ایجاد می‌کند که این میدان در هسته مغناطیسی ترانسفورماتور القا می‌شود. این میدان مغناطیسی القایی باعث تولید ولتاژ در سیم‌پیچ ثانویه می‌شود.

اجزای اصلی ترانسفورماتور توزیع

۱. هسته مغناطیسی

هسته مغناطیسی معمولاً از ورق‌های نازک فولادی سیلیکونی ساخته می‌شود که به صورت لامینه به هم متصل شده‌اند. این ساختار به کاهش تلفات جریان گردابی و بهبود کارایی مغناطیسی کمک می‌کند. هسته مغناطیسی محل تبدیل انرژی الکتریکی به انرژی مغناطیسی و بالعکس است.

۲. سیم‌پیچ‌های اولیه و ثانویه

سیم‌پیچ‌های اولیه و ثانویه از مس یا آلومینیوم با عایق‌بندی مناسب ساخته می‌شوند. سیم‌پیچ اولیه به منبع ولتاژ بالا متصل است و سیم‌پیچ ثانویه ولتاژ پایین‌تر را برای مصرف‌کنندگان فراهم می‌کند.

۳. عایق‌ها

عایق‌ها برای جداسازی بخش‌های الکتریکی ترانسفورماتور و جلوگیری از اتصال کوتاه و نشتی جریان استفاده می‌شوند. مواد عایق می‌تواند شامل کاغذ روغنی، مواد پالیمری یا روغن‌های مخصوص عایق‌بندی باشد.

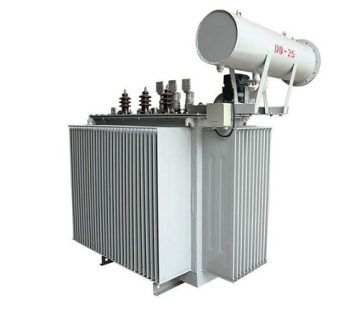

۴. تانک روغن

تانک روغن برای خنک‌سازی و عایق‌بندی ترانسفورماتور استفاده می‌شود. روغن ترانسفورماتور به عنوان یک واسط خنک‌کننده و عایق الکتریکی کاربرد دارد.

۵. سیستم‌های خنک‌کننده

ترانسفورماتورهای توزیع معمولاً به سیستم‌های خنک‌کننده مجهز هستند که شامل رادیاتورها و فن‌ها می‌شوند. این سیستم‌ها با دفع حرارت تولید شده توسط ترانسفورماتور، عملکرد آن را بهبود می‌بخشند.

۶. بوشینگ‌ها

بوشینگ‌ها نقاط اتصال سیم‌های ورودی و خروجی به داخل ترانسفورماتور هستند. این اجزا باید دارای عایق‌بندی قوی باشند تا از نشت جریان به بدنه ترانسفورماتور جلوگیری کنند.

۷. فشار شکن و سیستم‌های حفاظتی

فشار شکن و سیستم‌های حفاظتی مانند رله‌ها در ترانسفورماتورهای توزیع به منظور جلوگیری از خطرات احتمالی و کاهش آسیب‌های ناشی از تغییرات ناگهانی ولتاژ و جریان به کار می‌روند.

مزایا و معایب ترانسفورماتورهای توزیع

مزایا:

1. افزایش پایداری ولتاژ: ترانسفورماتورهای توزیع ولتاژ خروجی پایدار و مطمئنی فراهم می‌کنند که برای مصرف‌کنندگان نهایی بسیار مهم است.
2. حفاظت از تجهیزات الکتریکی: با کاهش ولتاژ به سطوح ایمن‌تر، احتمال آسیب به تجهیزات الکتریکی مصرف‌کنندگان کاهش می‌یابد.
3. کارآیی بالا: با طراحی مناسب و استفاده از مواد با کیفیت، ترانسفورماتورهای توزیع کارآیی بالایی دارند و تلفات انرژی در آن‌ها به حداقل می‌رسد.
4. پایداری در برابر نوسانات بار: ترانسفورماتورهای توزیع توانایی تحمل نوسانات بار و افزایش یا کاهش ناگهانی مصرف را دارند.

معایب:

1. هزینه بالا: هزینه‌های مرتبط با ساخت، نصب و نگهداری ترانسفورماتورهای توزیع ممکن است بالا باشد.
2. ابعاد بزرگ: این ترانسفورماتورها معمولاً ابعاد بزرگی دارند که حمل و نقل و نصب آن‌ها را دشوار می‌کند.
3. نیاز به نگهداری مداوم: به دلیل حساسیت این تجهیزات، نیاز به نگهداری دوره‌ای و بازرسی‌های منظم دارند.

کاربردهای ترانسفورماتور توزیع

۱. توزیع برق شهری

ترانسفورماتورهای توزیع در پست‌های توزیع برق شهری به منظور کاهش ولتاژ شبکه انتقال به ولتاژهای قابل استفاده در منازل و کسب‌وکارها به کار می‌روند. این ترانسفورماتورها نقش حیاتی در تأمین برق پایدار و ایمن دارند.

۲. توزیع برق روستایی

در مناطق روستایی نیز از ترانسفورماتورهای توزیع برای کاهش ولتاژ و تأمین برق برای خانه‌ها و مزارع استفاده می‌شود. این ترانسفورماتورها به ویژه در مناطقی که دسترسی به شبکه‌های ولتاژ بالا محدود است، اهمیت بیشتری دارند.

۳. صنایع کوچک و متوسط

بسیاری از صنایع کوچک و متوسط به ولتاژهای پایین‌تر برای عملکرد ماشین‌آلات و تجهیزات خود نیاز دارند. ترانسفورماتورهای توزیع در تأمین این ولتاژهای مناسب و پایدار نقش کلیدی دارند.

۴. تأسیسات تجاری

تأسیسات تجاری مانند مراکز خرید، بیمارستان‌ها و هتل‌ها نیز به ولتاژهای پایین‌تری برای بهره‌برداری از تجهیزات و سیستم‌های خود نیاز دارند که توسط ترانسفورماتورهای توزیع فراهم می‌شود.

نکات مهم در انتخاب و نگهداری ترانسفورماتور توزیع

معیارهای انتخاب:

1. ظرفیت و توان نامی: انتخاب ترانسفورماتوری با ظرفیت و توان مناسب برای کاربرد خاص بسیار اهمیت دارد. این مقدار باید با نیازهای مصرف‌کنندگان سازگار باشد.
2. ولتاژ ورودی و خروجی: اطمینان حاصل شود که ترانسفورماتور انتخاب شده با ولتاژهای ورودی و خروجی مورد نیاز سازگار است.
3. کارآیی و تلفات: ترانسفورماتورهای با کارآیی بالا و تلفات کمتر ترجیح داده می‌شوند تا بهره‌وری سیستم افزایش یابد.
4. نوع سیستم خنک‌کننده: بسته به نیازها، سیستم خنک‌کننده مناسب (هوا-خنک، روغن-خنک) باید انتخاب شود.
5. مواد عایق: بررسی کیفیت مواد عایق برای اطمینان از دوام و عملکرد طولانی مدت ترانسفورماتور.

نکات نگهداری:

1. بررسی منظم روغن: در ترانسفورماتورهای با تانک روغن، بررسی کیفیت و سطح روغن به صورت دوره‌ای بسیار مهم است.
2. کنترل دما: سیستم‌های خنک‌کننده باید دمای عملکرد ترانسفورماتور را به طور مداوم کنترل کنند تا از بروز مشکلات ناشی از افزایش دما جلوگیری شود.
3. بازرسی و تست عایق‌ها: اطمینان از سالم بودن عایق‌ها به منظور جلوگیری از نقص‌ها و اتصال کوتاه‌های احتمالی ضرورت دارد.
4. نگهداری سیستم‌های حفاظتی: اطمینان از عملکرد صحیح و نگهداری دوره‌ای سیستم‌های حفاظتی مانند رله‌ها و فشار شکن‌ها اهمیت ویژه‌ای دارد.

نتیجه‌گیری

ترانسفورماتورهای توزیع از اجزای حیاتی در سیستم‌های توزیع برق هستند که با تبدیل ولتاژ به سطوح پایین‌تر، برق پایدار و ایمن را برای مصرف‌کنندگان نهایی فراهم می‌کنند. این دستگاه‌ها با کارایی بالا و تلفات کم، نقش اساسی در بهبود بهره‌وری و پایداری شبکه‌های برق دارند. انتخاب درست، نصب دقیق و نگهداری منظم از ترانسفورماتورهای توزیع می‌تواند به کارکرد بهینه و کاهش خرابی‌ها و تلفات کمک کند و بهره‌وری کلی سیستم‌های برق را افزایش دهد. همکاری با کارشناسان متخصص و استفاده از تجهیزات با کیفیت بالا از اهمیت ویژه‌ای برخوردار است.
