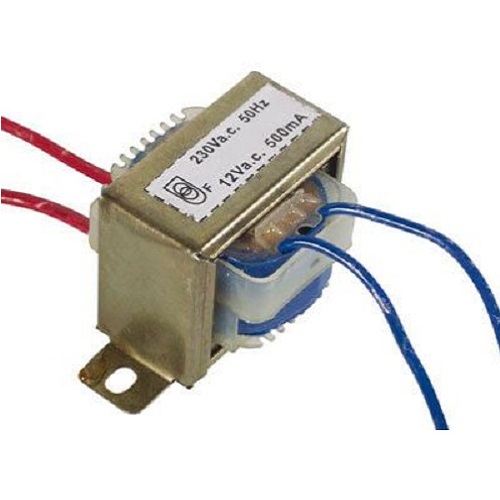

معرفی ترانسفورماتور ایزولاسیون

ترانسفورماتور ایزولاسیون یکی از اجزای حیاتی در سیستم‌های برق و الکترونیک است که نقش مهمی در ایمنی و عملکرد صحیح دستگاه‌ها و تجهیزات دارد. این مقاله به بررسی دقیق و جامع ترانسفورماتورهای ایزولاسیون، اجزا، کاربردها و فرآیند ساخت آن‌ها می‌پردازد.

ترانسفورماتور ایزولاسیون دستگاهی است که بدون تغییر در ولتاژ ورودی، دو مدار الکتریکی را از لحاظ الکتریکی جدا می‌کند. این ترانسفورماتورها برای افزایش ایمنی، کاهش نویز و جلوگیری از انتقال سیگنال‌های ناخواسته مورد استفاده قرار می‌گیرند.

عملکرد ترانسفورماتور ایزولاسیون بر مبنای اصول القای الکترومغناطیسی فارادی است. زمانی که جریان متناوب از سیم‌پیچ اولیه عبور می‌کند، میدان مغناطیسی متغیری ایجاد می‌شود که این میدان در هسته مغناطیسی ترانسفورماتور انتقال یافته و جریان القایی را در سیم‌پیچ ثانویه ایجاد می‌کند. نکته مهم در این ترانسفورماتورها این است که دو مدار اولیه و ثانویه از لحاظ الکتریکی جداسازی کامل دارند.

اجزای اصلی ترانسفورماتور ایزولاسیون

1. هسته مغناطیسی

مواد و طراحی:

هسته مغناطیسی از مواد فرومغناطیسی یا فولاد سیلیکونی ساخته شده است که به صورت لامینه به هم متصل شده‌اند تا تلفات جریان گردابی را کاهش دهند. ساختار و طراحی هسته به گونه‌ای است که بیشترین کارایی را در انتقال میدان مغناطیسی و کمترین تلفات را ایجاد کند.

2. سیم‌پیچ‌ها

سیم‌پیچ اولیه و ثانویه:

سیم‌پیچ‌های اولیه و ثانویه عمدتاً از مس یا آلومینیوم با عایق‌بندی مناسب ساخته می‌شوند. سیم‌پیچ اولیه به منبع ولتاژ متصل می‌شود و سیم‌پیچ ثانویه بدون تغییر در ولتاژ، جریان را به مدار خروجی منتقل می‌کند.

3. عایق‌ها

انواع عایق:

عایق‌ها نقش حیاتی در جداسازی الکتریکی میان سیم‌پیچ‌های اولیه و ثانویه دارند. این مواد می‌توانند شامل کاغذ روغنی، مواد پلیمری یا انواع مواد عایق‌بندی دیگر باشند. کیفیت عایق‌ها تعیین‌کننده ایمنی و کارایی ترانسفورماتور است.

4. بدنه و محفظه

ساختار مکانیکی:

محفظه ترانسفورماتور معمولاً از مواد مقاوم در برابر حرارت و رطوبت ساخته می‌شود. این محفظه نقش حفاظت از اجزا داخلی در برابر عواملی مانند گرد و غبار و آب را ایفا می‌کند.

5. سیستم‌های خنک‌کننده

در ترانسفورماتورهای بزرگ، استفاده از سیستم‌های خنک‌کننده امری ضروری است. این سیستم‌ها می‌توانند شامل رادیاتورها و فن‌ها باشند که حرارت تولید شده در اثر تلفات الکتریکی را دفع کنند.

بوشینگ‌ها:

بوشینگ‌ها نقاط اتصال سیم‌های ورودی و خروجی به داخل ترانسفورماتور هستند. این اجزا باید دارای عایق‌بندی قوی باشند تا از نشت جریان به بدنه ترانسفورماتور جلوگیری کنند.

_کاربردهای ترانسفورماتور ایزولاسیون

_سیستم‌های پزشکی

ترانسفورماتورهای ایزولاسیون در تجهیزات پزشکی به منظور افزایش ایمنی و کاهش خطرات ناشی از شوک الکتریکی مورد استفاده قرار می‌گیرند. این تجهیزات حساس نیاز به ولتاژ پایدار و ایمن دارند که توسط این ترانسفورماتورها تأمین می‌شود.

_صنایع الکترونیکی

در صنایع الکترونیکی، ترانسفورماتورهای ایزولاسیون به منظور حفاظت از تجهیزات در برابر نویز و تداخلات الکتریکی به کار می‌روند. این ترانسفورماتورها نقش مهمی در بهبود عملکرد دستگاه‌ها و افزایش عمر مفید آن‌ها دارند.

_سیستم‌های اتوماسیون و کنترلی

در سیستم‌های اتوماسیون و کنترل صنعتی، ایمنی و پایداری ولتاژ از اهمیت بالایی برخوردار است. ترانسفورماتورهای ایزولاسیون با جداسازی الکتریکی دو مدار، امنیت سیستم‌ها را تضمین می‌کنند.

_تجهیزات مخابراتی

تجهیزات مخابراتی نیاز به برق پایدار و بدون نویز دارند. ترانسفورماتورهای ایزولاسیون در تأمین این نوع برق اهمیت زیادی دارند و تداخلات الکتریکی را کاهش می‌دهند.

_سیستم‌های توزیع نیرو

در شبکه‌های توزیع نیرو، ترانسفورماتورهای ایزولاسیون برای جداسازی بخش‌های مختلف سیستم و تامین برق پاک و ایمن استفاده می‌شوند. این ترانسفورماتورها نقش حیاتی در کاهش تلفات و بهبود کارایی سیستم دارند.

فرآیند ساخت ترانسفورماتور ایزولاسیون

طراحی اولیه:

فرآیند ساخت با مرحله طراحی اولیه آغاز می‌شود. در این مرحله مشخصات فنی از جمله ولتاژ، جریان، توان و نیازهای خاص مشتری مشخص می‌شود. سپس نقشه‌ها و مدل‌های CAD ترانسفورماتور تهیه می‌شود.

انتخاب مواد:

انتخاب مواد با کیفیت بالا برای هر یک از اجزا تعیین‌کننده کارایی و ایمنی ترانسفورماتور است. مواد مورد استفاده باید دارای ویژگی‌های دی‌الکتریک و مقاومت حرارتی بالا باشند.

ساخت هسته:

ورق‌های فولادی سیلیکونی به صورت لامینه بریده و به هم متصل می‌شوند. این ترکیب باعث کاهش تلفات جریان گردابی و افزایش کارایی مغناطیسی می‌شود.

پیچ‌کردن سیم‌پیچ‌ها:

سیم‌پیچ‌های اولیه و ثانویه با استفاده از سیم‌های مسی یا آلومینیومی پیچیده می‌شوند. در این مرحله عایق‌بندی دقیق سیم‌پیچ‌ها انجام می‌شود تا از اتصال کوتاه جلوگیری شود.

مونتاژ نهایی:

در مرحله مونتاژ، اجزای مختلف شامل هسته، سیم‌پیچ‌ها، عایق‌ها و محفظه با هم ترکیب می‌شوند. بسته به نوع ترانسفورماتور، سیستم‌های خنک‌کننده و بوشینگ‌ها نیز نصب می‌شوند.

تست و بازرسی:

پس از مونتاژ، ترانسفورماتور باید تحت تست‌های مختلفی مانند تست‌های دی‌الکتریک، تست‌های حرارتی و تست‌های عملکردی قرار گیرد. این تست‌ها به منظور اطمینان از عملکرد صحیح و ایمنی ترانسفورماتور انجام می‌شوند.

بسته‌بندی و حمل:

پس از تأیید نهایی، ترانسفورماتور آماده بسته‌بندی و حمل به مقصد مشتری می‌شود. بسته‌بندی باید به گونه‌ای باشد که در برابر ضربه‌ها و شرایط محیطی محافظت کند.

مزایا و معایب ترانسفورماتورهای ایزولاسیون

مزایا:

1. افزایش ایمنی: جداسازی الکتریکی دو مدار خطر شوک الکتریکی را به حداقل می‌رساند.
2. کاهش نویز: با جداسازی الکتریکی دو مدار، ترانسفورماتورهای ایزولاسیون می‌توانند نویزهای الکتریکی و تداخلات الکترومغناطیسی را کاهش دهند.
3. حفاظت از تجهیزات: با جلوگیری از انتقال جریان‌های خطا و ولتاژهای ناخواسته، ترانسفورماتورهای ایزولاسیون به حفاظت از تجهیزات حساس کمک می‌کنند.
4. بهبود کیفیت برق: کاهش نویز و تداخلات باعث بهبود کیفیت برق تأمین شده به دستگاه‌ها می‌شود.

معایب:

1. هزینه بالا: هزینه‌های مرتبط با ساخت و نصب ترانسفورماتورهای ایزولاسیون نسبتاً بالا است.
2. ابعاد بزرگ: برخی از ترانسفورماتورهای ایزولاسیون ابعاد بزرگی دارند که حمل و نقل و نصب آن‌ها را دشوار می‌کند.
3. نیاز به نگهداری مداوم: به دلیل حساسیت بالای اجزا، ترانسفورماتورهای ایزولاسیون نیاز به نگهداری و بازرسی‌های دوره‌ای دارند.

نکات مهم در انتخاب و نگهداری ترانسفورماتور ایزولاسیون

معیارهای انتخاب:

1. ظرفیت و توان نامی: انتخاب ترانسفورماتوری با ظرفیت و توان مناسب برای کاربرد خاص بسیار اهمیت دارد.
2. ولتاژ ورودی و خروجی: اطمینان حاصل شود که ترانسفورماتور انتخاب شده با ولتاژهای ورودی و خروجی مورد نیاز سازگار است.
3. نوع عایق‌بندی: عایق‌بندی مناسب برای جلوگیری از نشت جریان و حفاظت از تجهیزات بسیار مهم است.
4. کارآیی و تلفات: ترانسفورماتورهای با کارآیی بالا و تلفات کمتر ترجیح داده می‌شوند تا بهره‌وری سیستم افزایش یابد.
5. مقاومت حرارتی: اطمینان از اینکه ترانسفورماتور می‌تواند در برابر دماهای مختلف و شرایط محیطی مقاوم باشد.

نکات نگهداری:

1. بررسی منظم روغن: در ترانسفورماتورهای با تانک روغن، بررسی کیفیت و سطح روغن به صورت دوره‌ای بسیار ضروری است.
2. کنترل دما: سیستم‌های خنک‌کننده باید دمای عملکرد ترانسفورماتور را به طور مداوم کنترل کنند تا از بروز مشکلات ناشی از افزایش دما جلوگیری شود.
3. بازرسی عایق‌ها: تست و بازرسی منظم عایق‌ها به منظور جلوگیری از بروز خرابی‌ها و اتصال کوتاه. اطمینان از سالم بودن عایق‌ها می‌تواند از وقوع نقص‌های جدی جلوگیری کند.
4. نگهداری سیستم‌های حفاظتی: اطمینان از عملکرد صحیح و نگهداری دوره‌ای سیستم‌های حفاظتی مانند رله‌ها و بوشینگ‌ها اهمیت ویژه‌ای دارد.

نتیجه‌گیری

ترانسفورماتورهای ایزولاسیون از اجزای حیاتی در سیستم‌های برق و الکترونیک هستند که با جداسازی الکتریکی دو مدار و کاهش نویز و تداخلات، نقش مهمی در بهبود عملکرد و ایمنی ایفا می‌کنند. این دستگاه‌ها با داشتن اجزای مختلف مانند هسته مغناطیسی، سیم‌پیچ‌ها، عایق‌ها، سیستم‌های خنک‌کننده و محفظه‌های مقاوم، توانایی ارائه ولتاژ پایدار و ایمن را دارند. فرآیند ساخت پیچیده اما دقیق این ترانسفورماتورها، همراه با نگهداری منظم و بازرسی‌های دوره‌ای، تضمین می‌کند که این دستگاه‌ها بتوانند به خوبی وظایف خود را انجام دهند.

در نهایت، درک عمیق از اصول عملکرد و اجزای مختلف ترانسفورماتورهای ایزولاسیون می‌تواند به بهبود بهره‌وری و کاهش خرابی‌ها و تلفات کمک کند و در نتیجه پایداری و کارایی سیستم‌های برق و الکترونیک را افزایش دهد. همکاری با کارشناسان متخصص و استفاده از تجهیزات با کیفیت بالا از اهمیت ویژه‌ای برخوردار است.
