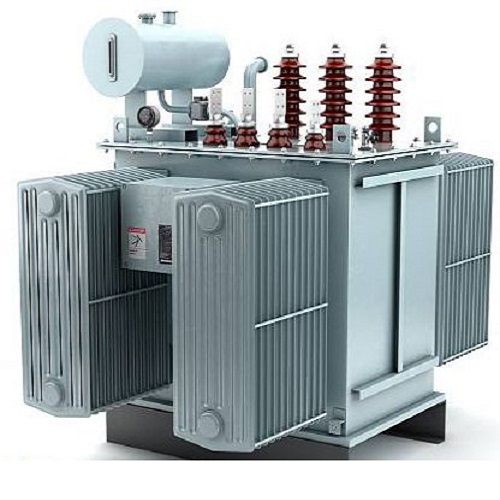

ترانسفورماتور قدرت: اجزا، عملکرد و کاربردها
ترانسفورماتور قدرت جزء اصلی‌ترین اجزای سیستم‌های انتقال و توزیع برق هستند. در این مقاله، به بررسی عمیق و جامع ترانسفورماتورهای قدرت، اجزا، عملکرد و کاربردهای آن‌ها پرداخته‌ایم. همچنین نکاتی در مورد نگهداری و انتخاب این ترانس‌ها بحث خواهد شد.
ترانسفورماتور قدرت دستگاهی است که به منظور تبدیل ولتاژ و جریان الکتریکی در سیستم‌های توزیع و انتقال برق استفاده می‌شود. وظیفه اصلی این دستگاه‌ها، افزایش یا کاهش ولتاژ به منظور انتقال کارآمدتر انرژی و کاهش تلفات در مسافت‌های طولانی است.
اصول عملکرد ترانسفورماتورهای قدرت بر پایه قانون القای الکترومغناطیسی فارادی استوار است. به این معنی که وقتی جریان متناوب از سیم‌پیچ اولیه عبور می‌کند، میدان مغناطیسی متغیری ایجاد می‌کند که در هسته مغناطیسی ترانسفورماتور القا می‌شود. این میدان مغناطیسی القایی باعث تولید ولتاژ در سیم‌پیچ ثانویه می‌شود.
اجزای اصلی ترانسفورماتور قدرت
۱. هسته مغناطیسی
هسته مغناطیسی از ورق‌های نازک فولادی سیلیکونی تشکیل شده که به صورت لامینه (لایه‌ای) به هم متصل شده‌اند. این ساختار به کاهش تلفات جریان گردابی و بهبود کارایی مغناطیسی کمک می‌کند.
۲. سیم‌پیچ‌های اولیه و ثانویه
سیم‌پیچ‌های اولیه و ثانویه عمدتاً از مس یا آلومینیوم با عایق‌بندی مناسب ساخته می‌شوند. سیم‌پیچ اولیه به منبع ولتاژ بالاتر متصل می‌شود و سیم‌پیچ ثانویه ولتاژ تبدیل شده را به خروجی منتقل می‌کند.
۳. عایق‌ها
عایق‌ها برای جلوگیری از اتصال کوتاه و حفاظت از سیم‌پیچ‌های ترانسفورماتور استفاده می‌شوند. مواد عایق می‌توانند شامل کاغذ روغنی، مواد پالیمری و یا روغن‌های مخصوص عایق‌بندی باشند. این عایق‌ها باید تحمل ولتاژهای بالا و شرایط محیطی متغیر را داشته باشند. بهره‌گیری از مواد عایق با کیفیت می‌تواند به افزایش کارایی و طول عمر ترانسفورماتور کمک کند.
۴. تانک روغن
تانک روغن برای حفظ روغن عایق و خنک‌کننده ترانسفورماتور به کار می‌رود. روغن ترانسفورماتور نه تنها به عنوان یک خنک‌کننده عمل می‌کند، بلکه به عنوان یک عایق الکتریکی نیز کاربرد دارد. این تانک‌ها باید مقاوم و ضد نشت باشند و همچنین تجهیزات مورد نیاز مانند تجهیزات اندازه‌گیری روغن و دمای آن را نیز داشته باشند.
ادامه
۵. سیستم‌های خنک‌کننده
ترانسفورماتورهای قدرت معمولاً به سیستم‌های خنک‌کننده مختلفی مجهز هستند. این سیستم‌ها شامل رادیاتورها، فن‌ها و پمپ‌های روغن می‌شوند. هدف این سیستم‌ها، حذف حرارت‌های تولید شده ناشی از تلفات الکتریکی و جلوگیری از افزایش دمای ترانسفورماتور است. به این ترتیب، عملکرد بهینه و طول عمر ترانسفورماتور تضمین می‌شود.
۶. بوشینگ‌ها
این قسمت نقاط اتصال سیم‌ها به داخل ترانسفورماتور هستند و باید دارای عایق‌بندی قوی باشند تا نشت جریان به بدنه جلوگیری شود. بوشینگ‌ها باید تحمل ولتاژهای بالا و شرایط محیطی سخت را داشته باشند.
۷. رله حفاظتی
رله‌های حفاظتی دستگاه‌هایی هستند که در صورت بروز خرابی یا نقص فنی در ترانسفورماتور، این دستگاه را از مدار قطع می‌کنند تا از وقوع بحران‌های بزرگ‌تر و آسیب‌های بیشتر جلوگیری شود. این رله‌ها انواع مختلفی دارند و می‌توانند به صورت مکانیکی یا الکترونیکی عمل کنند.
۸. تنظیم‌کننده بار (OLTC)
تنظیم‌کننده بار (OLTC) وسیله‌ای است که به تنظیم ولتاژ خروجی ترانسفورماتور در زمان بارگذاری کمک می‌کند. این تنظیم‌کننده می‌تواند به صورت اتوماتیک یا دستی کار کند و تغییرات لازم را به منظور حفظ پایداری ولتاژ اعمال کند.
مزایا و معایب ترانسفورماتورهای قدرت
مزایا:
1. افزایش کارایی انتقال برق: ولتاژهای بالا در خطوط انتقال به کمک ترانسفورماتورهای قدرت، تلفات اهمی را به حداقل می‌رساند.
2. طول عمر بالا: با نگهداری و بهره‌برداری صحیح، ترانسفورماتورهای قدرت می‌توانند عمر طولانی و عملکرد پایداری داشته باشند.
3. پایداری در عملکرد: ترانسفورماتورهای قدرت قادر به تحمل تغییرات دمایی و بارهای گذرا هستند و عملکرد پایدار و مطمئنی ارائه می‌دهند.
4. کاهش نویز: در مقایسه با سیستم‌های الکترونیکی، ترانسفورماتورهای قدرت نویز کمتری تولید می‌کنند که این امر در کیفیت برق موثر است.
معایب:
1. هزینه بالا: هزینه ساخت و نصب ترانسفورماتورهای قدرت، به‌ویژه نصب و تجهیزات حفاظتی می‌تواند بسیار بالا باشد.
2. ابعاد و وزن زیاد: اندازه بزرگ و وزن زیاد ترانسفورماتورهای قدرت می‌تواند مشکلاتی در حمل و نقل و نصب ایجاد کند.
3. نیاز به نگهداری مداوم: به دلیل حساسیت اجزا، نگهداری و بازرسی‌های دوره‌ای مداوم ضروری است تا از خرابی و نقص‌های احتمالی جلوگیری شود.
کاربردهای ترانسفورماتور قدرت
۱. نیروگاه‌های برق
در نیروگاه‌ها، ترانسفورماتورهای قدرت نقش اساسی در تبدیل ولتاژ پایین تولید شده به ولتاژ بالا برای انتقال برق به مسافت‌های طولانی ایفا می‌کنند. این افزایش ولتاژ باعث کاهش تلفات در خطوط انتقال می‌شود و بهره‌وری سیستم را افزایش می‌دهد.
۲. شبکه‌های انتقال برق
در شبکه‌های انتقال برق، ترانسفورماتورهای قدرت برای افزایش و کاهش ولتاژ در نقاط مختلف به کار می‌روند تا انرژی به صورت کارآمد انتقال یابد. در پست‌های توزیع، دوباره ولتاژ به مقادیر پایین‌تر برای مصرف‌کنندگان کاهش داده می‌شود.
۳. صنایع سنگین
بسیاری از صنایع به ولتاژهای بسیار بالا برای عملکرد دستگاه‌های بزرگ و موتورهای قدرتمند نیاز دارند. ترانسفورماتورهای قدرت در تأمین برق این دستگاه‌ها و تجهیزات نقش کلیدی دارند.
۴. مراکز داده و IT
مراکز داده نیاز به برق پایدار و با کیفیت بالا دارند. ترانسفورماتورهای قدرت تضمین می‌کنند که ولتاژ مناسب و پایداری به تجهیزات IT می‌رسد که این امر اهمیت بالایی در حفظ عملکرد و داده‌ها دارد.
۵. سیستم‌های توزیع انرژی تجدیدپذیر
نیروگاه‌های بادی و خورشیدی با استفاده از ترانسفورماتورهای قدرت می‌توانند برق تولیدی را به سطوح ولتاژ مناسب برای تزریق به شبکه تبدیل کنند. این تبدیل ولتاژ برای همگامی با استانداردهای شبکه توزیع برق ضروری است.
نکات مهم در انتخاب و نگهداری ترانسفورماتور قدرت
معیارهای انتخاب:
1. ظرفیت و توان نامی: اندازه‌گیری دقیق ظرفیت و توان مورد نیاز برای انتخاب ترانسفورماتور قدرت مناسب بسیار اهمیت دارد.
2. ولتاژ ورودی و خروجی: اطمینان حاصل شود که ترانسفورماتور انتخاب شده با ولتاژهای مورد نیاز سازگار است.
3. کارآیی و تلفات: ترانسفورماتورهای با کارآیی بالا و تلفات کمتر ترجیح داده می‌شوند تا بهره‌وری سیستم افزایش یابد.
4. سیستم خنک‌کننده: انتخاب سیستم خنک‌کننده مناسب بر اساس نیازهای خاص پروژه می‌تواند در طول عمر و کارایی ترانسفورماتور بسیار موثر باشد.
5. مواد عایق: بررسی کیفیت مواد عایق به منظور اطمینان از دوام و عملکرد طولانی مدت ترانسفورماتور.
نکات نگهداری:
1. بررسی منظم روغن: در ترانسفورماتورهای با تانک روغن، بررسی کیفیت و سطح روغن به صورت دوره‌ای بسیار ضروری است.
2. کنترل دما: سیستم‌های خنک‌کننده باید دمای عملکرد ترانسفورماتور را به طور مداوم کنترل کنند تا از بروز مشکلات ناشی از افزایش دما جلوگیری شود.
3. بازرسی عایق‌ها: تست و بازرسی منظم عایق‌ها به منظور جلوگیری از بروز خرابی‌ها و اتصال کوتاه. اطمینان از سالم بودن عایق‌ها می‌تواند از وقوع نقص‌های جدی جلوگیری کند.
4. نگهداری سیستم‌های حفاظتی: اطمینان از عملکرد صحیح و نگهداری دوره‌ای سیستم‌های حفاظتی می‌تواند از آسیب‌های جدی جلوگیری کند و عمر ترانسفورماتور را افزایش دهد.
نتیجه‌گیری
فروش ترانسفورماتور قدرت از اجزای حیاتی در سیستم‌های انتقال و توزیع برق هستند که با تبدیل ولتاژ و جریان الکتریکی به سطوح مختلف، کارایی و پایداری سیستم را افزایش می‌دهند. این دستگاه‌ها با کارکرد‌های متنوع خود نقش مهمی در کاهش تلفات، افزایش بهره‌وری و تأمین پایدار انرژی در مصارفی مانند صنایع سنگین، نیروگاه‌ها و مراکز داده ایفا می‌کنند. نکاتی مانند انتخاب صحیح، نصب دقیق و نگهداری منظم اجزا می‌توانند به بهبود کارایی و کاهش خرابی‌ها و تلفات کمک کنند. درک عمیق از اجزا، اصول عملکرد و نیازهای نگهداری این دستگاه‌ها می‌تواند به بهبود پایداری و کارایی سیستم‌های برق کمک کند و در نتیجه بهره‌وری کلی شبکه را افزایش دهد. همکاری با کارشناسان متخصص و استفاده از تجهیزات با کیفیت بالا از اهمیت ویژه‌ای برخوردار است و می‌تواند تأثیر مستقیمی بر موفقیت و طول عمر ترانسفورماتورهای قدرت داشته باشد.
