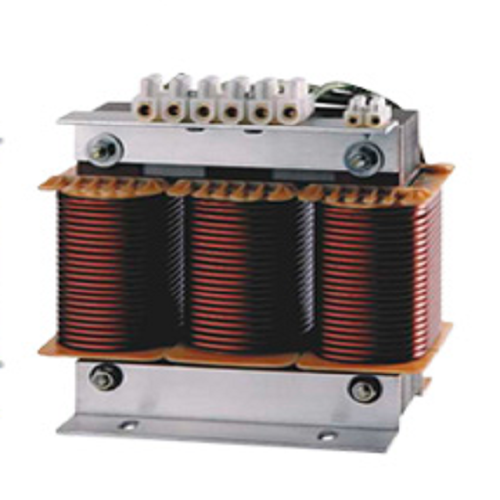

مرکز تولیدی راکتورهای حذف هارمونیک

راکتورهای حذف هارمونیک یکی از تجهیزات اساسی در سیستم‌های قدرت و تولید برق می‌باشند. این راکتورها به منظور کاهش و از بین بردن هارمونیک‌های تولید شده توسط تجهیزات برقی مورد استفاده قرار می‌گیرد.

هارمونیک‌ها ناشی از تجهیزات برقی غیر خطی مانند الکترونیک قدرت، الکتروموتورهای القایی، نوسانگرها و مبدل‌های فرکانس می‌باشند. این تجهیزات غیر خطی هارمونیک‌های با فرکانس‌ها بالاتر از فرکانس شبکه برق معمولاً 60 هرتز را تولید می‌کنند. این هارمونیک‌ها می‌توانند منجر به افزایش خطرات برقی مانند نویز برقی، ناهماهنگی و افت ولتاژ متناوب شوند.

تکنولوژی راکتورهای حذف هارمونیک پیشرفته‌ای را فراهم کرده است که می‌تواند هارمونیک‌ها را از سیستم‌های برقی حذف کند. علاوه بر حذف هارمونیک‌ها، راکتورهای حذف هارمونیک می‌توانند پارامترهای برقی دیگری مانند فاکتور توان، افت ولتاژ و شناختن نویزهای برقی را بهبود بخشند.

کاربردهای اصلی راکتورهای حذف هارمونیک عبارتند از:
1. صنایع بزرگی که دارای ماشین‌آلاتی با مبدل‌های فرکانسی هستند، مانند صنعت چوب و کاغذ، صنعت فولاد و صنعت مواد شیمیایی.
2. سیستم‌های انتقال و توزیع برق که در آن‌ها ممکن است هارمونیک‌ها به شبکه برق انتقال یافته و باعث اختلالات در تجهیزات قرار گیرند.
3. استفاده در سیستم‌های روشنایی خاصی که نیاز به حفاظت از هارمونیک‌های تولید شده توسط لامپ‌های ال‌ال‌دی و لامپ‌های فلورسنت دارند.

در نتیجه، راکتورهای حذف هارمونیک با کاربردهای گسترده‌ای در تولید و انتقال برق وجود دارند. این تجهیزات می‌توانند خطراتی که از تولید هارمونیک‌ها برای سیستم‌های برقی ممکن است به وجود آید را کاهش دهند و عملکرد بهینه و بدون اختلال سیستم‌های برقی را تضمین کنند.

نحوه انتخاب راکتور هارمونیک مناسب

انتخاب راکتور هارمونیک مناسب در شبکه‌هایی که THD جریان آن‌ها بیش از ۱۰٪ و یا THD ولتاژ بیشتر از ۳٪ است، به رعایت چند نکته مهم نیاز دارد. در ادامه به توضیح این نکات می‌پردازیم:

1. دامنه هارمونیک سوم جریان: اگر دامنه هارمونیک سوم جریان بیشتر از ۲۰٪ هارمونیک پنجم جریان باشد، از راکتور‌های هارمونیک سوم با قدرت نسبتاً بالا استفاده می‌شود که معمولاً با ظرفیت هارمونیک پنجم یا ۱۴٪ عرضه می‌شوند. در غیر این صورت، از راکتور‌های هارمونیک پنجم با قدرت کمتری مانند ۷٪ یا ۵.۶۷٪ استفاده خواهد شد.

2. THD ولتاژ: در حالت استفاده از راکتور‌های هارمونیک پنجم، اگر THD ولتاژ کمتر از ۷٪ باشد، از راکتور ۷٪ و اگر بیشتر باشد، از راکتور ۵.۶۷٪ استفاده می‌شود. این به دلیل این است که اگر THD ولتاژ بالا باشد و از راکتور ۷٪ استفاده شود، احتمال حداکثر شدن THD ولتاژ و سوختگی راکتور وجود دارد.

3. نصب خازن: در صورت نصب خازن به صورت سری با راکتور، ولتاژ اعمال شده به خازن برابر است با: Uc = U / (۱ – P)، که در آن U ولتاژ نامی شبکه و P ظرفیت هارمونیک راکتور است. این نکته بسیار مهم است که ولتاژ نامی خازن باید همیشه بیشتر از ولتاژ نامی شبکه باشد.

4. فرکانس تشدید: برای رسیدن به فرکانس تشدید طراحی شده، حتماً باید از خازنی استفاده شود که ظرفیت آن با توجه به ثبت راکتور یا کاتالوگ آن تطابق داشته باشد.

با رعایت این نکات، می‌توان راکتور هارمونیک مناسب را بر اساس THD جریان و ولتاژ شبکه انتخاب نمود. این نکات نه تنها به بهبود کیفیت برق و کاهش هارمونیک‌ها کمک می‌کنند، بلکه از سوختگی و خرابی راکتور جلوگیری می‌کنند.

مزایای استفاده از راکتور‌های حذف هارمونیک

استفاده از راکتورهای حذف هارمونیک در سیستم‌های برقی دارای بسیاری از مزایاست. در ادامه به توضیح این مزایا می‌پردازیم:

1. کاهش اضافه جریان در زمان سوییچینگ بانک خازن:
هنگامی که بانک خازن در سیستم از حالت قطع به حالت اتصال یا برعکس تغییر کند، اضافه جریان‌هایی که به علت هارمونیک‌ها ایجاد می‌شوند، می‌توانند باعث ایجاد پارازیت‌های جریانی در تجهیزات و سیم‌ها شوند. استفاده از راکتورهای حذف هارمونیک، به کاهش این اضافه جریان‌ها و در نتیجه جلوگیری از آسیب به تجهیزات و کابل‌ها می‌انجامد.

2. کاهش اضافه بار خازن در اثر هارمونیک‌ها:
هارمونیک‌ها می‌توانند باعث بار غیر خطی در خازن‌ها شوند که در نتیجه توان مصرفی بیش از حد مورد نیاز را به خود اختصاص دهند. استفاده از راکتورهای حذف هارمونیک کمک می‌کند تا این اضافه بار خازنی کاهش یابد و مصرف انرژی بهینه‌تر شود.

3. کاهش حرارت ایجاد شده در کابل‌ها:
اضافه جریان‌های هارمونیک می‌توانند باعث افزایش دمای کابل‌ها شوند. با استفاده از راکتورهای حذف هارمونیک، این اضافه جریان‌ها کاهش می‌یابد و در نتیجه ایجاد حرارت اضافی در کابل‌ها نیز کاهش می‌یابد. این امر به حفاظت و افزایش عمر مفید کابل‌ها کمک می‌کند.

4. کاهش حرارت ایجاد شده در ترانسفورماتور‌ها:
اضافه جریان‌های هارمونیک می تواند باعث افزایش دمای ترانسفورماتور‌ها شود که ممکن است باعث کاهش عمر مفید آن‌ها شود. استفاده از راکتورهای حذف هارمونیک، به کاهش این اضافه جریان‌ها کمک می‌کند و در نتیجه حرارت ایجاد شده در ترانسفورماتور‌ها را کاهش می‌دهد.

ادامه

5. عمر بیشتر خازن:
استفاده از راکتورهای حذف هارمونیک، باعث کاهش اضافه جریان‌ها و ولتاژ‌های هارمونیکی می‌شود که بر خازن‌ها اعمال می‌شوند. این امر باعث افزایش عمر مفید خازن‌ها می‌شود.

6. حذف اعوجاج شکل موج ولتاژ:
هارمونیک‌ها می توانند باعث اعوجاج شکل موج ولتاژ شوند که ممکن است باعث مشکلات عملکردی در تجهیزات باشد. استفاده از راکتورهای حذف هارمونیک، تمامی نوسانات و هارمونیک‌ها را کاهش داده و به حفظ شکل موج ولتاژ کمک می‌کند.

7. جلوگیری از عملکرد بی دلیل مدار‌های حفاظتی:
هارمونیک‌ها می‌توانند عملکرد درست مدار‌های حفاظتی را تحت تاثیر قرار دهند و باعث عملکرد نادرست یا بی دلیل آن‌ها شوند. استفاده از راکتورهای حذف هارمونیک، از این مشکلات جلوگیری می‌کند و کارآیی مدارهای حفاظتی را بهبود می‌بخشد.

در نتیجه، استفاده از راکتورهای حذف هارمونیک در سیستم‌های برقی مزایای چشمگیری از جمله کاهش اضافه جریان، افزایش عمر مفید تجهیزات و کاهش حرارت اضافی در تجهیزات و سیم‌ها دارد. همچنین، بدون وجود هارمونیک‌ها، کارآیی تجهیزات و مدارهای حفاظتی بهبود می یابد و اعوجاج شکل موج ولتاژ به حداقل می رسد.

نکات مهم در استفاده

استفاده از راکتور‌های حذف هارمونیک در سیستم‌های برقی بسیار مهم است و برای حفظ کیفیت تغذیه برق و جلوگیری از ایجاد نویز و اختلالات در شبکه بسیار تاثیرگذار است. در زیر به برخی از نکات مهم در استفاده از راکتور‌های حذف هارمونیک اشاره می‌شود:

– هماهنگی خازن و راکتور: در هنگام استفاده از راکتور‌های حذف هارمونیک باید توجه داشت که ظرفیت خازن با مقدار مشخص شده در جدول مدار شود. در غیر این صورت ممکن است نتوان به خوبی از این راکتور‌ها استفاده کرد و عملکرد آنها کاهش یابد.

– محل قرارگیری راکتور‌ها: راکتور‌ها حرارت زیادی تولید می‌کنند، بنابراین باید در ارتفاع بالاتری از خازن‌ها قرار گیرند. همچنین باید به تهویه مناسب برای آنها توجه کرد تا از افزایش دمای بیش از حد آنها جلوگیری شود.

– فاصله بین راکتور‌ها و بدنه تابلو: بین راکتور‌ها و بدنه تابلو، و همچنین بین دو راکتور باید حداقل فاصله‌ای بین ۵ تا ۷ سانتی متر در نظر گرفته شود. این فاصله برای جلوگیری از انتقال حرارت از راکتور به تابلو و تضعیف عملکرد آنها ضروری است.

– کیفیت فیلتر‌های حذف هارمونیک: فیلتر‌های حذف هارمونیک باید دارای کیفیت بسیار بالا و مناسب باشند تا بتوانند کارایی مطلوبی در حذف هارمونیک‌ها از شبکه برق داشته باشند. در انتخاب و خرید فیلتر‌ها، می‌توانید به شرکت ما مراجعه کنید تا از کیفیت بالای فیلترهای ما بهره‌مند شوید.

در نهایت، برای مشاوره و خرید فیلتر‌های حذف هارمونیک می‌توانید با ما تماس بگیرید. تیم فنی ما آماده ارائه راهنمایی و مشاوره به شما مشتریان عزیز می‌باشد.
