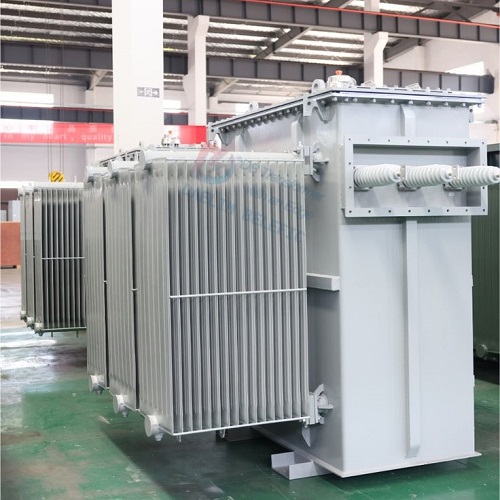

معرفی اجزای ترانسفورماتور
ترانسفورماتورها از اجزای حیاتی سیستم‌های قدرت الکتریکی هستند و در انتقال و توزیع انرژی الکتریکی نقش اصلی دارند. این دستگاه‌ها توان الکتریکی را از یک ولتاژ به ولتاژ دیگری تبدیل می‌کنند و از اجزای مختلفی تشکیل شده‌اند که هر کدام وظایف خاص خود را در فرآیند تبدیل انرژی ایفا می‌کنند. در این مقاله، به بررسی اجزای ترانسفورماتور و توضیحات جامع در مورد هر یک از آنها خواهیم پرداخت.
هسته ترانسفورماتور
۱. هسته مغناطیسی
هسته مغناطیسی از مواد فرو مغناطیسی ساخته می‌شود و وظیفه اصلی آن ایجاد مسیر مغناطیسی با کمترین مقاومت ممکن است. این هسته به طور معمول از ورق‌هایی از فولاد سیلیکونی با ضخامت کم تشکیل شده است. هسته لامینه برای کاهش تلفات جریان گردابی به کار می‌رود. انتقال انرژی بین سیم‌پیچ‌های اولیه و ثانویه وابسته به این هسته است.
ویژگی‌های اصلی هسته مغناطیسی:
– کم شدن تلفات هسته: از مواد با هیسترزیس کم و تراکم برشی بالا استفاده می‌شود.
– حداقل جریان گردابی: استفاده از ورق‌های لامینه نازک با عایق‌بندی مناسب.
۲. هسته‌های توخالی و بسته
هسته‌های ترانسفورماتورها به دو نوع اصلی تقسیم می‌شوند:
– هسته توخالی (Shell Type): هسته‌ای که سیم‌پیچ‌ها اطراف آن پیچیده شده‌اند.
– هسته بسته (Core Type): سیم‌پیچ‌ها بر روی ستون‌های هسته قرار می‌گیرند.
سیم‌پیچ‌های ترانسفورماتور
۳. سیم‌پیچ اولیه
سیم‌پیچ اولیه به منبع تغذیه متصل می‌شود و وظیفه دریافت انرژی الکتریکی و ایجاد میدان مغناطیسی را به عهده دارد. این سیم‌پیچ اغلب از مس یا آلومینیوم با کیفیت بالا ساخته می‌شود تا تلفات الکتریکی به حداقل برسد.
۴. سیم‌پیچ ثانویه
سیم‌پیچ ثانویه خروجی ولتاژ تبدیل شده را فراهم می‌کند. تعداد دورهای سیم‌پیچ ثانویه به نسبت تبدیل ترانسفورماتور بستگی دارد. این سیم‌پیچ نیز باید از مواد با کیفیت بالا ساخته شود تا انتقال انرژی به صورت کارآمد انجام شود.
نسبت تبدیل ولتاژ:
نسبت تبدیل ولتاژ (Turns Ratio) برابر است با نسبت تعداد دورهای سیم‌پیچ اولیه به سیم‌پیچ ثانویه و تعیین‌کننده میزان افزایش یا کاهش ولتاژ است.
روغن ترانسفورماتور
۵. روغن ترانسفورماتور
روغن ترانسفورماتور برای خنک‌سازی و عایق‌سازی اجزای مختلف استفاده می‌شود. این روغن باید دارای ویژگی‌های عایق‌بندی خوب و پایداری حرارتی بالا باشد. علاوه بر خنک‌سازی، روغن ترانسفورماتور از تماس مستقیم اجزای الکتریکی با هوا جلوگیری کرده و از این رو باعث کاهیدن ریسک جرقه و اکسیداسیون می‌شود.
ویژگی‌های مهم روغن ترانسفورماتور:
– پایداری حرارتی بالا
– عایق‌بندی الکتریکی موثر
– خنک‌کنندگی مناسب
ساختار بانکی
۶. تانک روغن
تانک روغن محفظه‌ای است که روغن ترانسفورماتور را نگهداری می‌کند. این تانک باید مقاوم و ضد نشت باشد و همچنین در برابر فشارهای داخلی مقاومت کند. برخی از ترانسفورماتورها دارای تانک‌های با انبساط هستند تا تغییرات حجمی روغن را تنظیم کنند.
۷. رادیاتورها
رادیاتورها بخشی از سیستم خنک‌کنندگی خارجی ترانسفورماتور هستند. این رادیاتورها جریان حرارت را از روغن به محیط بیرونی انتقال می‌دهند و نقش مهمی در حفظ دما و عملکرد بهینه دارند.
اجزای حفاظتی و اندازه‌گیری
۸. بوشینگ‌ها
بوشینگ‌ها نقاط اتصال سیم‌ها به داخل ترانسفورماتور هستند و باید عایق‌بندی قوی داشته باشند. این اجزا نیاز به تحمل ولتاژهای بالا و جلوگیری از نشت جریانات به بدنه دارند.
۹. رله بوخهلتز
رله بوخهلتز یک دستگاه حفاظتی است که در ترانسفورماتورهای روغنی استفاده می‌شود و در صورت بروز عیب‌هایی مانند نشتی گاز یا افزایش فشار داخلی، عملکرد مناسبی را از خود نشان می‌دهد.
۱۰. تنظیم‌کننده ولتاژ
تنظیم‌کننده ولتاژ یا تاپ چنجر وسیله‌ای است که به تنظیم ولتاژ خروجی ترانسفورماتور کمک می‌کند. این تنظیم می‌تواند به صورت دستی یا خودکار انجام شود و نقش مهمی در پایداری ولتاژ شبکه دارد.
سیستم‌های خنک‌کننده
۱۱. فن‌ها و پمپ‌ها
این اجزا برای بهبود سیستم‌های خنک‌کننده خارجی و داخلی ترانسفورماتور استفاده می‌شوند. فن‌ها حرکت هوا را بر روی رادیاتورها افزایش می‌دهند و پمپ‌ها جریان روغن را تسریع می‌کنند. این سیستم‌ها باعث افزایش بهره‌وری خنک‌سازی و کاهش دمای عملکرد ترانسفورماتور می‌شوند.
۱۲. خنک‌کننده‌های هوا-به-روغن
خنک‌کننده‌های هوا-به-روغن در ترانسفورماتورهای بزرگتر به کار می‌روند و از هوا برای خنک کردن روغن استفاده می‌کنند. این روش باعث افزایش کارایی سیستم خنک‌کننده و کاهش تلفات برقی می‌شود.
سیستم‌های عایق‌بندی
۱۳. عایق‌های داخلی
عایق‌های داخلی از کاغذ، کارتن عایقی و مواد پلیمری ساخته می‌شوند و وظیفه جداسازی اجزای الکتریکی را بر عهده دارند. این عایق‌ها باید تحمل ولتاژهای بالا و حرارت‌های زیاد را داشته باشند.
۱۴. عایق‌های خارجی
عایق‌های خارجی مانند ظروف کمربندی و پوشش‌های محیطی وظیفه حفاظت از اجزای ترانسفورماتور در برابر عوامل خارجی مانند رطوبت و گرد و غبار را بر عهده دارند. این عایق‌ها باید مقاوم در برابر شرایط محیطی مختلف باشند.
اجزای کنترلی و ارتباطی
۱۵. نمایشگرهای دما
نمایشگرهای دما معمولاً در ترانسفورماتور نصب می‌شوند تا دمای اجزای مختلف را نمایش دهند. این نمایشگرها می‌توانند در صورت بروز مشکلات حرارتی، هشدار دهند و اقدامات لازمی را فعال کنند.
۱۶. سوئیچ‌های کنترل
سوئیچ‌های کنترل وظیفه روشن و خاموش کردن اجزای مختلف ترانسفورماتور و سیستم‌های حفاظتی را بر عهده دارند. این سوئیچ‌ها باید دارای دسترسی آسان و کنترل دقیق باشند.
نتیجه‌گیری
ترانسفورماتورها از اجزای پیچیده و متعددی تشکیل شده‌اند که هر کدام بر عملکرد کلی دستگاه تاثیر مستقیم دارند. هسته مغناطیسی، سیم‌پیچ‌ها، روغن، تانک روغن، رادیاتورها، بوشینگ‌ها، رله بوخهلتز، تنظیم‌کننده ولتاژ، سیستم‌های خنک‌کننده و عایقی، اجزای کنترلی و ارتباطی، همگی با همکاری یکدیگر توان الکتریکی را با کارآیی بالا تبدیل می‌کنند. درک و توجه به هر یک از این اجزا برای طراحی، بهره‌برداری و نگهداری بهینه از ترانسفورماتورها ضروری است. با شناخت بهتر و دقیق‌تر اجزای مختلف ترانسفورماتور، می‌توان عملکرد بهینه و طول عمر این دستگاه‌ها را تضمین کرد و از کاهش تلفات و افزایش بهره‌وری در سیستم‌های قدرت الکتریکی بهره‌مند شد.
