مقدمه

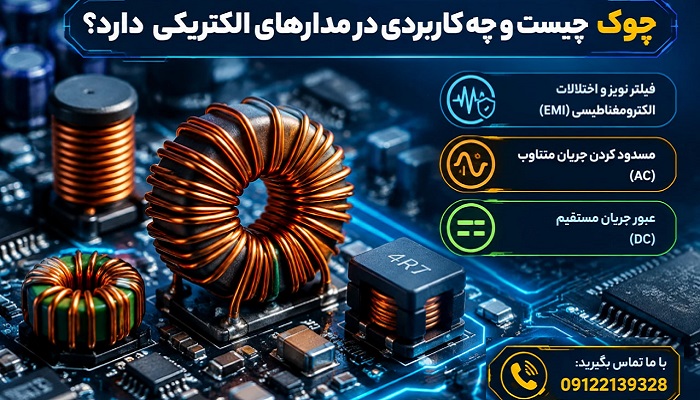

چوک چیست و چه کاربردی در مدارهای الکتریکی دارد؟ در دنیای الکترونیک و مهندسی برق، قطعات و المان‌های مختلفی وجود دارند که هر کدام نقش منحصربه‌فردی در عملکرد صحیح مدارها ایفا می‌کنند. یکی از این المان‌های پرکاربرد و در عین حال ساده، چوک (Choke) است. این قطعه که در واقع نوعی سلف یا سیم‌پیچ القایی محسوب می‌شود، وظیفه اصلی محدود کردن یا مسدود کردن جریان‌های متناوب فرکانس بالا را در مدار بر عهده دارد، در حالی که اجازه عبور جریان مستقیم (DC) یا جریان‌های متناوب فرکانس پایین را می‌دهد. این خاصیت منحصربه‌فرد، چوک را به یکی از اجزای حیاتی در طیف گسترده‌ای از مدارهای الکتریکی و الکترونیکی تبدیل کرده است.
بسیاری از مهندسان و تکنسین‌های برق روزانه با چوک‌ها سروکار دارند، اما ممکن است با تمام جزئیات فنی و اصول کار این قطعه آشنا نباشند. هدف این متن، ارائه شرحی جامع و کاربردی درباره چوک، نحوه عملکرد، انواع مختلف آن و کاربردهای گوناگونش در مدارهای الکتریکی است.
چوک چیست؟
چوک (Choke) در ساده‌ترین تعریف، یک سلف یا سیم‌پیچ القایی است که به طور خاص برای محدود کردن یا حذف جریان‌های متناوب فرکانس بالا طراحی شده است. واژه «چوک» از فعل انگلیسی «choke» به معنای «خفه کردن» یا «مسدود کردن» گرفته شده است و دقیقاً همان کاری را انجام می‌دهد که نامش بیان می‌کند: جریان‌های ناخواسته فرکانس بالا را خفه و مسدود می‌کند.
از نظر ساختار فیزیکی، چوک معمولاً از یک سیم‌پیچ مسی پیچیده شده به دور یک هسته مغناطیسی تشکیل شده است. هسته می‌تواند از جنس فریت، آهن پودری، آهن سیلیکونی یا حتی هوا باشد. انتخاب نوع هسته به کاربرد مورد نظر، فرکانس کاری و مقدار اندوکتانس مورد نیاز بستگی دارد.
تفاوت اصلی چوک با یک سلف معمولی در هدف استفاده از آن است. در حالی که سلف معمولاً برای ذخیره انرژی مغناطیسی، فیلتر کردن یا ایجاد امپدانس در مدار به کار می‌رود، چوک به طور خاص برای جلوگیری از عبور جریان‌های متناوب فرکانس بالا طراحی و بهینه‌سازی شده است. البته باید توجه داشت که مرز دقیقی بین سلف و چوک وجود ندارد و این دو اصطلاح گاهی به جای یکدیگر استفاده می‌شوند.
اصول کار چوک
برای درک نحوه عملکرد چوک، باید ابتدا با اصل پایه‌ای القای الکترومغناطیسی آشنا شد. هنگامی که جریان الکتریکی از یک سیم‌پیچ عبور می‌کند، یک میدان مغناطیسی اطراف آن ایجاد می‌شود. تغییر این جریان (مانند آنچه در جریان متناوب رخ می‌دهد) باعث تغییر میدان مغناطیسی و در نتیجه ایجاد نیروی محرکه الکتریکی القایی (EMF) در سیم‌پیچ می‌شود. طبق قانون لنز، این EMF القایی همواره در جهتی عمل می‌کند که با تغییر جریان مخالفت کند.
این پدیده باعث می‌شود که سیم‌پیچ در برابر تغییرات جریان مقاومت نشان دهد. این مقاومت که «امپدانس» نامیده می‌شود، به فرکانس سیگنال وابسته است. هرچه فرکانس سیگنال بالاتر باشد، امپدانس سیم‌پیچ بیشتر خواهد بود و در نتیجه عبور جریان متناوب فرکانس بالا دشوارتر می‌شود.
رابطه کلیدی در اینجا به صورت زیر است:
XL = 2πfL
که در آن XL امپدانس سلفی، f فرکانس سیگنال و L مقدار اندوکتانس سیم‌پیچ است. همان‌طور که مشاهده می‌شود، امپدانس سلفی مستقیماً با فرکانس متناسب است. یعنی اگر فرکانس دو برابر شود، امپدانس سلفی نیز دو برابر خواهد شد.
برای جریان مستقیم (DC) که فرکانس آن صفر است، امپدانس سلفی نیز صفر است و بنابراین چوک هیچ مقاومتی در برابر عبور جریان مستقیم نشان نمی‌دهد. این همان ویژگی کلیدی است که چوک را بسیار مفید می‌سازد: عبور جریان DC بدون افت و مسدود کردن جریان AC فرکانس بالا.
انواع چوک
چوک‌ها بر اساس نوع کاربرد و مشخصات فنی به دسته‌های مختلفی تقسیم می‌شوند:
۱. چوک DC (چوک فیلتر خط)
این نوع چوک معمولاً در خروجی منابع تغذیه سوئیچینگ و منابع تغذیه خطی قرار می‌گیرد تا نوسانات و ریپل‌های باقیمانده در ولتاژ DC خروجی را حذف کند. چوک DC دارای اندوکتانس بالایی است و معمولاً با هسته فریت یا آهن پودری ساخته می‌شود. این چوک‌ها به صورت سری با مدار قرار می‌گیرند و جریان DC را از خود عبور می‌دهند در حالی که مؤلفه‌های AC ناخواسته را فیلتر می‌کنند.
۲. چوک مُد مشترک (Common Mode Choke)
چوک مُد مشترک یکی از مهم‌ترین و پرکاربردترین انواع چوک است. این قطعه دارای دو سیم‌پیچ است که به دور یک هسته مشترک پیچیده شده‌اند. سیم‌پیچ‌ها به گونه‌ای طراحی شده‌اند که جریان‌های مُد مشترک (نویزهایی که در هر دو سیم به یک جهت جریان دارند) را مسدود کنند، در حالی که جریان‌های مُد تفاضلی (سیگنال‌های مفید) را بدون افت عبور دهند. این نوع چوک در فیلترهای EMC بسیار رایج است.
۳. چوک مُد تفاضلی (Differential Mode Choke)
چوک مُد تفاضلی برخلاف چوک مُد مشترک، برای حذف نویزهایی طراحی شده که بین دو سیم به صورت تفاضلی جریان دارند. این نوع چوک معمولاً به صورت سری با هر یک از سیم‌ها قرار می‌گیرد.
۴. چوک بالاست (Ballast Choke)
چوک بالاست در مدارهای روشنایی، به ویژه در لامپ‌های فلورسنت و لامپ‌های تخلیه گازی با فشار بالا (HID) استفاده می‌شود. این چوک جریان لامپ را محدود می‌کند و ولتاژ لازم برای روشن شدن لامپ را فراهم می‌آورد. چوک بالاست معمولاً با هسته آهنی و سیم‌پیچ مسی سنگین ساخته می‌شود.
۵. چوک فرکانس رادیویی (RF Choke)
چوک RF برای مسدود کردن سیگنال‌های فرکانس رادیویی طراحی شده است. این نوع چوک معمولاً اندوکتانس کمتری نسبت به چوک‌های DC دارد اما برای فرکانس‌های بسیار بالا (از چند مگاهرتز تا چند گیگاهرتز) بهینه‌سازی شده است. گاهی اوقات چوک RF به صورت مهره‌های فریتی کوچک ساخته می‌شود که روی سیم یا کابل قرار می‌گیرند.
کاربردهای چوک در مدارهای الکتریکی
۱. فیلترینگ در منابع تغذیه
یکی از رایج‌ترین کاربردهای چوک، استفاده در فیلترهای منابع تغذیه است. در منابع تغذیه سوئیچینگ، ولتاژ خروجی معمولاً دارای ریپل و نویز فرکانس بالا است. چوک به همراه خازن‌های فیلتر، مدار فیلتر LC را تشکیل می‌دهد که این نویزها را به طور مؤثر حذف می‌کند و ولتاژ DC صاف و پایداری را تحویل می‌دهد.
۲. حفاظت EMC (سازگاری الکترومغناطیسی)
چوک‌های مُد مشترک نقش حیاتی در فیلترهای EMC ایفا می‌کنند. این فیلترها از انتشار نویزهای الکترومغناطیسی ناخواسته از تجهیزات الکترونیکی به شبکه برق جلوگیری می‌کنند. همچنین مانع از ورود نویزهای موجود در شبکه برق به تجهیزات حساس می‌شوند. رعایت استانداردهای EMC در بسیاری از کشورها الزامی است و چوک مُد مشترک یکی از مؤثرترین راه‌حل‌ها برای دستیابی به این استانداردها است.
۳. مدارهای روشنایی
همان‌طور که اشاره شد، چوک بالاست در مدارهای لامپ‌های فلورسنت و HID نقش کلیدی دارد. این چوک جریان لامپ را محدود می‌کند و از آسیب دیدن لامپ بر اثر جریان بیش از حد جلوگیری می‌کند. همچنین ولتاژ بالای لازم برای شروع تخلیه گاز در لامپ را از طریق خاصیت القایی خود فراهم می‌آورد.
۴. مدارهای صوتی
در تقویت‌کننده‌های صوتی و مدارهای پردازش سیگنال صوتی، چوک‌ها برای فیلتر کردن فرکانس‌های ناخواسته، کاهش نویز و بهبود کیفیت صدا استفاده می‌شوند. در تقویت‌کننده‌های کلاس D، چوک خروجی یکی از اجزای اصلی است که سیگنال PWM را به سیگنال صوتی آنالوگ تبدیل می‌کند.
۵. اینورترها و مبدل‌های DC-DC
در اینورترها و مبدل‌های DC-DC، چوک به عنوان المان ذخیره‌سازی انرژی عمل می‌کند. در مبدل‌های باک (Buck)، بوست (Boost) و باک-بوست، چوک انرژی را در نیم‌سیکل روشن ذخیره و در نیم‌سیکل خاموش آزاد می‌کند و بدین ترتیب ولتاژ خروجی مورد نظر را تولید می‌نماید.
۶. مدارهای فرکانس رادیویی و آنتن
چوک‌های RF در مدارهای فرستنده و گیرنده رادیویی برای جداسازی مسیرهای سیگنال RF از مسیرهای تغذیه DC استفاده می‌شوند. همچنین در آنتن‌ها و خطوط انتقال، چوک‌های فریتی برای جلوگیری از جریان‌های ناخواسته روی غلاف کابل کواکسیال به کار می‌روند.
۷. حفاظت از تجهیزات
چوک‌ها می‌توانند به عنوان المان حفاظتی در مدارها عمل کنند. با محدود کردن جریان‌های هجومی (Inrush Current) در لحظه روشن شدن تجهیزات، از آسیب رسیدن به قطعات حساس جلوگیری می‌کنند. همچنین در برابر نوسانات ناگهانی ولتاژ (Surge) محافظت ایجاد می‌نمایند.
۸. توان‌سازی و اصلاح ضریب توان (PFC)
در مدارهای اصلاح ضریب توان (Power Factor Correction)، چوک PFC نقش اساسی ایفا می‌کند. این چوک با همکاری سایر اجزای مدار، شکل موج جریان ورودی را به سینوسی نزدیک می‌کند و ضریب توان سیستم را بهبود می‌بخشد. این امر باعث کاهش تلفات انرژی و مطابقت با استانداردهای کیفیت توان می‌شود.
عوامل مؤثر بر انتخاب چوک
انتخاب چوک مناسب برای یک کاربرد خاص، نیازمند توجه به چندین عامل مهم است:
مقدار اندوکتانس: مقدار اندوکتانس چوک باید متناسب با فرکانس سیگنال‌هایی باشد که قصد حذف آن‌ها را داریم. اندوکتانس بالاتر برای فرکانس‌های پایین‌تر و اندوکتانس کمتر برای فرکانس‌های بالاتر مناسب است.
جریان مجاز: چوک باید توانایی عبور جریان مورد نیاز مدار را بدون اشباع شدن هسته یا آسیب حرارتی داشته باشد.
فرکانس کاری: نوع هسته و طراحی سیم‌پیچ باید متناسب با فرکانس کاری انتخاب شود. هسته‌های فریت برای فرکانس‌های بالاتر و هسته‌های آهن سیلیکونی برای فرکانس‌های پایین‌تر مناسب‌ترند.
مقاومت DC (DCR): مقاومت سیم‌پیچ چوک باید تا حد ممکن پایین باشد تا تلفات حرارتی و افت ولتاژ کمینه شود.
اندازه فیزیکی: محدودیت‌های فضایی در طراحی مدار ممکن است اندازه چوک را محدود کند.
دمای کاری: چوک باید در محدوده دمایی محیط کاری خود عملکرد صحیحی داشته باشد.
تفاوت چوک با سایر المان‌های القایی
لازم است تفاوت چوک با ترانسفورماتور و سلف معمولی روشن شود. ترانسفورماتور دارای دو یا چند سیم‌پیچ مجزا است و وظیفه انتقال انرژی از یک مدار به مدار دیگر با تغییر سطح ولتاژ را بر عهده دارد. چوک معمولاً تنها یک سیم‌پیچ دارد و هدف آن انتقال انرژی نیست، بلکه کنترل جریان و فیلتر کردن سیگنال‌های ناخواسته است.
از طرف دیگر، سلف معمولی ممکن است برای کاربردهای متنوعی مانند مدارهای رزونانس، تأخیر زمانی یا حسگرهای مغناطیسی استفاده شود، در حالی که چوک به طور خاص برای فیلتر کردن و مسدود کردن سیگنال‌های فرکانس بالا بهینه شده است.
جمع‌بندی
چوک یکی از ساده‌ترین و در عین حال مؤثرترین المان‌های الکتریکی است که در طیف وسیعی از مدارها و سیستم‌ها کاربرد دارد. از منابع تغذیه و فیلترهای EMC گرفته تا مدارهای روشنایی، سیستم‌های صوتی، اینورترها و تجهیزات مخابراتی، همگی به نوعی از چوک بهره می‌برند. اصول کار چوک بر پایه قوانین ساده الکترومغناطیس استوار است، اما طراحی و ساخت چوک مناسب برای هر کاربرد خاص نیازمند تخصص و تجربه فنی است. آگاهی از انواع مختلف چوک و ویژگی‌های هر یک، به مهندسان و تکنسین‌ها کمک می‌کند تا انتخاب صحیح‌تری در طراحی مدارهای الکتریکی و الکترونیکی خود داشته باشند.
