مقدمه

مزایای ترانسفورماتور، جهان امروز بدون برق تقریبا فلج خواهد شد. شبکه‌های برق برای تامین انرژی مورد نیاز منازل، صنایع، بیمارستان‌ها، حمل‌ونقل و دیگر بخش‌های حیاتی زندگی روزانه، به دستگاه‌ها و تجهیزات زیادی نیاز دارند. یکی از پرکاربردترین و حیاتی‌ترین ابزارهایی که قلب تپنده شبکه برق را تشکیل می‌دهد، ترانسفورماتور است. بدون وجود ترانسفورماتورها، انتقال برق به مسافت‌های دور و تامین مطمئن انرژی برای وسایل الکتریکی غیرممکن یا بسیار پرهزینه می‌شد.
در این مقاله به طور مفصل به این می‌پردازیم که ترانسفورماتور چیست، چگونه کار می‌کند، از چه موادی ساخته می‌شود، چه کاربردهایی دارد، مزایای آن چیست و نکات مهم در خرید و استفاده از آن را بررسی می‌کنیم.

تعریف و تاریخچه ترانسفورماتور

ترانسفورماتور یک دستگاه الکترومغناطیسی است که انرژی الکتریکی را بین دو یا چند مدار مجزا با استفاده از القای الکترومغناطیسی منتقل می‌کند. کار اصلی ترانسفورماتور، افزایش (افزاینده) یا کاهش (کاهنده) ولتاژ، بدون اعمال تغییر عمده در مقدار کلی توان انتقالی است.

نخستین ترانسفورماتور عملی جهان در قرن ۱۹ میلادی ساخته شد. مایکل فارادی در سال ۱۸۳۱ اصول القای الکترومغناطیسی را کشف کرد که اساس کار ترانسفورماتور را تشکیل می‌دهد، اما اولین نمونه تجاری قابل استفاده حدود نیم قرن بعد توسط چندین دانشمند و مهندس اروپایی ساخته شد.

ترانسفورماتور امروزه در انواع و سایزهای مختلف، از نمونه بسیار کوچک داخل شارژر موبایل گرفته تا نمونه‌های عظیم با وزن چندصد تن در ایستگاه‌های برق، مورد استفاده قرار می‌گیرد.

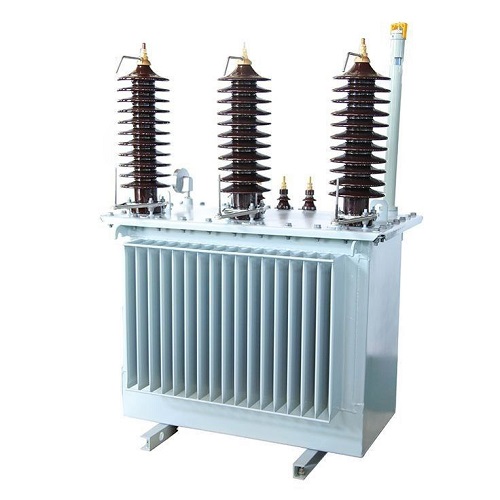

ساختار و متریال اصلی ترانسفورماتور

اجزای اصلی ترانسفورماتور:

ترانسفورماتور از سه بخش اصلی تشکیل شده است:

۱. هسته (Core):
هسته معمولا از ورقه‌های فولادی سیلیکونی با خاصیت مغناطیسی بالا ساخته می‌شود. وظیفه هسته هدایت میدان مغناطیسی است که بین سیم‌پیچ‌های اولیه و ثانویه ایجاد می‌شود.

۲. سیم‌پیچ‌ها (Windings):
دو یا چند سیم‌پیچ مسی (گاهی آلومینیومی) به دور هسته پیچیده می‌شوند؛ که هرکدام به عنوان سیم‌پیچ اولیه (ورودی برق) یا ثانویه (خروجی برق) عمل می‌کنند.

۳. عایق‌بندی و روغن ترانسفورماتور:
بین سیم‌پیچ‌ها و هسته، مواد عایق مثل کاغذ خاص و روغن معدنی وجود دارد تا از اتصال کوتاه و افزایش دما جلوگیری شود. روغن خاص ترانسفورماتور هم به عنوان عایق و هم به عنوان خنک‌کننده عمل می‌کند.

متریال مورد استفاده:

– هسته: فولاد سیلیکونی با درصد بالای خلوص، تا اتلاف انرژی (هیسترزیس) به کمترین میزان برسد.
– سیم‌پیچ‌ها: معمولا از مس آنیل شده استفاده می‌شود، چون مقاومت پایین و ظرفیت انتقال جریان بالا دارد. در ترانسفورماتورهای ارزان‌تر و کوچک‌تر گاهی از آلومینیوم هم استفاده می‌شود.
– عایق: کاغذ کرافت مخصوص، مقواهای عایق، روغن معدنی مخصوص یا روغن گیاهی مخصوص، الیاف شیشه و مواد پلیمری خاص.
– سازه نگهدارنده: فولاد یا آلیاژهای خاص، قطعات چدنی یا آلومینیومی برای قاب و اتصالات، سرامیک برای بوشینگ‌ها (عایق‌های ورودی و خروجی).

نحوه عملکرد ترانسفورماتور

ترانسفورماتور بر اساس قانون القای فارادی کار می‌کند، یعنی اگر جریان متغیری از یک سیم‌پیچ عبور کند، میدان مغناطیسی متغیری در هسته تولید می‌شود؛ این میدان در سیم‌پیچ دیگر ولتاژ القا می‌کند. نسبت ولتاژ ورودی به تعداد دورهای سیم‌پیچ اولیه و ثانویه بستگی دارد. اگر تعداد دورهای ثانویه بیشتر از اولیه باشد، خروجی ولتاژ افزایش می‌یابد (ترانس افزاینده) و بالعکس.

در حالت ایده‌آل، توان انتقالی بدون تغییر می‌ماند (P = V × I). اما در واقع همیشه مقداری تلفات داریم (گرما، میدان پراکنده، سروصدا و…).

انواع ترانسفورماتور (از نظر ساختار و کاربرد)

تقسیم‌بندی‌های متنوعی برای ترانسفورماتورها وجود دارد:

۱. از لحاظ کاربرد:

الف- ترانس برق قدرت (Power Transformer): بزرگ و سنگین، برای انتقال برق بین پست‌ها و شبکه‌های انتقال.
ب- ترانسفورماتور توزیع (Distribution Transformer): برق را از سطح متوسط به سطح مصرف (غالباً 400 ولت) کاهش می‌دهد. در کوچه و خیابان قابل دیدن است.
ج- ترانسفورماتور ابزار دقیق (Instrument Transformer): شامل جریان و ولتاژ جهت اندازه‌گیری و حفاظت.
د- ترانسفورماتور ایزوله (Isolation Transformer): ایزوله‌کردن مدار ورودی و خروجی (مثلا حفاظت تجهیزات حساس).
ه- ترانسفورماتور صوتی و الکترونیکی: کوچک، در تجهیزات صوتی و مدارهای الکترونیکی.

۲. از لحاظ ساختار:

– هسته‌ای (Core Type): سیم‌پیچ‌ها در دو طرف هسته مرکزی قرار دارند.
– پوسته‌ای (Shell Type): هسته سیم‌پیچ‌ها را محصور می‌کند.
– ترانسفورماتورهای تک‌فاز یا سه‌فاز: مخصوص شبکه‌های تک یا سه‌فاز.
– ترانسفورماتور خشک (بدون روغن) / ترانسفورماتور روغنی: بسته به محل استفاده.

۳. از لحاظ سایر ویژگی‌ها:

– خودترانسفورماتور: سیم‌پیچ مشترک اولیه و ثانویه دارد.
– ترانسفورماتور قابل تنظیم (Tap Changer): قابلیت تغییر نسبت تبدیل.

کاربردهای ترانسفورماتور

ترانسفورماتور تقریبا در تمام جنبه‌های زندگی برقی بشر حضور دارد:

1. انتقال و توزیع برق:
ترانسفورماتورها برق را در نیروگاه از سطح پایین به سطوح بالا (مثلا ۴۰۰ کیلوولت)، جهت کاهش تلفات، افزایش داده و در پست‌های توزیع مجدد به ولتاژ پایین (مثلا ۱۱ یا ۴۰۰ ولت) تبدیل می‌کنند.

2. تجهیزات الکترونیکی و خانگی:
از شارژر موبایل، کامپیوتر، آمپلی‌فایر صوتی تا منابع تغذیه وسایل بزرگ، همه و همه به ترانسفورماتور نیاز دارند.

3. ایستگاه‌های برق صنعتی و شهری:
ترانس‌های مخصوص برای صنایع، بیمارستان‌ها و آزمایشگاه‌ها با ویژگی‌های خاص طراحی و نصب می‌شود.

4. ایزوله‌کردن مدار‌های دقیق:
در مراکز حساس مثل آزمایشگاه‌های تحقیقاتی، اتاق عمل، مراکز نظامی و یا دیتا‌سنترها برای جداسازی مدارات اصلی و حفاظت از کاربران و تجهیزات، از ترانس ایزوله استفاده می‌شود.

5. اندازه‌گیری و حفاظت:
ترانس جریان و ولتاژ (CT & PT) برای اندازه‌گیری دقیق و ایمن مقادیر بزرگ.

6. استفاده‌های خاص:
در متروها، خطوط راه‌آهن برقی، سکوهای نفتی، صنایع فولاد، پالایشگاه‌ها، معادن و… هرکدام انواع ترانس اختصاصی دارند.

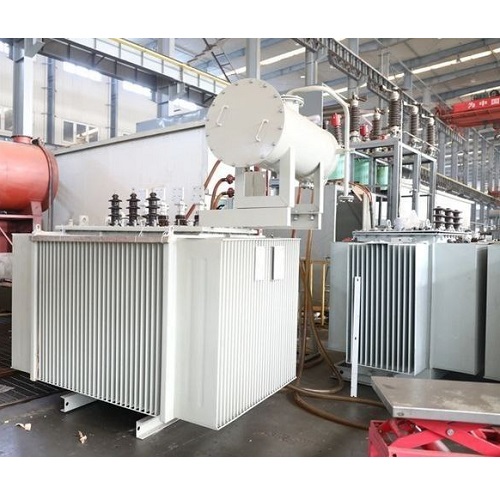

مزایای ترانسفورماتورها

ترانسفورماتور به‌دلیل ویژگی‌ها و قابلیت‌هایش، نقش بی‌بدیلی در صنعت و شبکه برق بازی می‌کند:

۱. انتقال برق با تلفات کم

یکی از مهمترین دستاوردهای ترانسفورماتور کاهش افت انرژی در خطوط انتقال است. انتقال برق با ولتاژ پایین مستلزم عبور جریان بالا و اتلاف شدید انرژی در کابل‌ها (I^2R) خواهد بود. با کمک ترانسفورماتور، برق در ابتدا تا صدها هزار ولت افزایش و در مقصد دوباره کاهش می‌یابد. این روش، تلفات را به‌شدت کاهش می‌دهد و هزینه زیادی را ذخیره می‌کند.

۲. افزایش ایمنی

ترانس موجب جداسازی الکتریکی بین ورودی و خروجی شده و لذا خطر برق‌گرفتگی، اتصال کوتاه و خسارت به تجهیزات را کاهش می‌دهد. به ویژه ترانس ایزوله برای تجهیزات پزشکی و آزمایشگاهی اهمیت زیادی دارد.

۳. قابلیت تطبیق ولتاژ

ترانس این امکان را می‌دهد که بتوانید ولتاژهای متفاوت مورد نیاز مدیرات مختلف (خانگی، صنعتی، کشاورزی و…) را از یک شبکه مشترک تامین کنید.

۴. طول عمر طولانی و نیاز به نگهداری کم

در صورت طراحی و نصب صحیح، ترانسفورماتور تا ده‌ها سال بدون نیاز به تعمیر اساسی می‌تواند کار کند. عدم داشتن قطعه مکانیکی متحرک، استهلاک اندک و هزینه پایین نگهداری دارد.

۵. انعطاف‌پذیری در طراحی

طیف وسیعی از گزینه‌های طراحی؛ از ترانس‌های کوچک موبایل تا ترانس‌های عظیم قدرت، انواع سه‌فاز/تک‌فاز و نمونه‌های ویژه (اتوماتیک، کنترل فازی، تپ‌چنجر و…) راه را برای پاسخ‌دهی به نیازهای متنوع باز گذاشته است.

۶. حفاظت تجهیزات و شبکه

ترانسفورماتورها می‌توانند نقش حفاظت در برابر رعدوبرق، نوسانات ولتاژ و جریان‌های اضافی ناشی از خطاها را بر عهده بگیرند.
در کنار رله‌ها و قطع‌کننده‌ها، یکی از عناصر اصلی حفاظت شبکه هستند.

۷. بهینه‌سازی هزینه‌ها

ساختار ساده، قطعات با دسترسی مناسب و عمر زیاد منجر به کاهش هزینه سرمایه‌گذاری و بهره‌برداری در بلندمدت می‌شود.

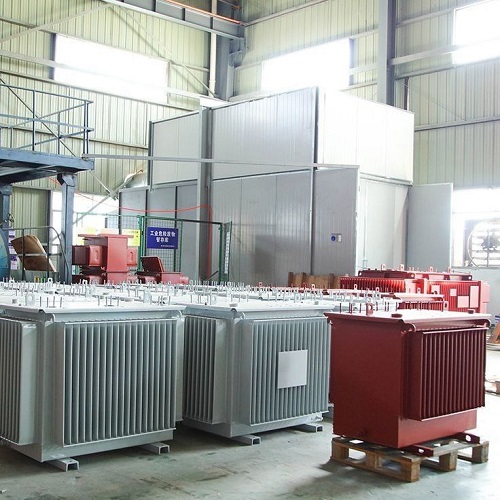

نحوه تولید و مونتاژ ترانسفورماتور

فرآیند تولید ترانسفورماتور به چندین مرحله و دقت بالا نیاز دارد:

۱. انتخاب مواد اولیه

کیفیت فولاد هسته، خلوص مس یا آلومینیوم سیم‌پیچ، کاغذ و روغن عایق و قطعات مکانیکی، همگی نقش مستقیم در عملکرد نهایی دارند.

۲. برش و ساخت هسته

ورق‌های فولادی سیلیکونی با ضخامت کم (مثلا 0.3 یا 0.27 میلی‌متر) طبق شکل هسته موردنظر برش و با تکنیک‌های پیشرفته (مانند استپ‌لاپ) مونتاژ می‌شوند تا اتلاف مغناطیسی به حداقل برسد.

۳. سیم‌پیچی

با سیم‌پیچ اتوماتیک، مس یا آلومینیوم با لایه‌های عایق به‌صورت دقیق روی قالب‌های مخصوص پیچیده می‌شود. ترتیب، شیوه پیچش (حلقوی، لایه‌ای، دیسکی و…) و نحوه عایق‌کاری بسیار مهم است.

۴. مونتاژ نهایی

هسته و سیم‌پیچ‌ها ترکیب شده و در داخل بدنه نصب می‌شوند. بوشینگ‌های اتصال، ترمومترها، لوله اطمینان فشار، تپ‌چنجر (اگر داشته باشد) و لوازم جانبی نصب می‌شود.

۵. عملیات خشک‌سازی و تزریق روغن

برای حذف رطوبت و حباب‌های مواد عایق، مونتاژ نهایی در دیگ تحت خلا خشک‌سازی می‌شود و روغن تحت خلا وارد شده تا کوچک‌ترین خلل و فرج‌ها پُر شود.

۶. تست و آزمایش

آزمایش‌های فشار، اندازه‌گیری نسبت تبدیل ولتاژ، اندازه‌گیری تلفات بی‌باری و بار کامل، اندازه‌گیری عایق و تست اتصال کوتاه انجام می‌شود. هر قطعه باید استانداردهای بین‌المللی (مانند IEC و ANSI) را پاس کند.

نکات مهم در خرید ترانسفورماتور

انتخاب و خرید ترانسفورماتور مناسب، بستگی به کاربری، شرایط شبکه، ویژگی‌های فنی و اقتصاد پروژه دارد. نکات کلیدی زیر به شما در انتخاب بهتر کمک می‌کند:

۱. ظرفیت و توان ترانسفورماتور (kVA / MVA)

مهمترین پارامتر، انتخاب توان مناسب بر حسب کیلوولت آمپر (kVA) یا مگاولت آمپر (MVA) است. محاسبه ظرفیت موردنیاز بر پایه جمع بارهای متصل‌شونده، ضریب همزمانی بار و درنظر گرفتن ضریب اطمینان انجام می‌شود.

۲. ولتاژ ورودی و خروجی

ولتاژ اولیه و ثانویه باید با شبکه اصلی برق و سیستم مصرف کننده‌ها تطبیق داشته باشد. برخی ترانس‌ها قابلیت تغییر جزئی ولتاژ خروجی (تپ چنجر) هم دارند.

۳. نوع سیم‌پیچ

سیم‌پیچ مسی راندمان بالاتری دارد اما گران‌تر است. سیم‌پیچ آلومینیومی ارزان‌تر و سبک‌تر، ولی افت ولتاژ بیشتر و دوام پایین‌تر دارد.

۴. نوع ترانس (روغنی یا خشک)

ترانسفورماتور روغنی برای فضای باز و قدرت‌های بالا مناسب‌تر است. ترانس خشک در فضای سرپوشیده (مانند ساختمان‌ها و بیمارستان‌ها) استفاده می‌شود و نیاز به تعمیر و نگهداری کمتر دارد اما گران‌تر است.

۵. راندمان و تلفات

تلفات بی‌باری (آهنی) و تلفات باری (مسی) باید در برگه مشخصات ترانس درج شود. خرید ترانس با راندمان بالا به مرور هزینه برق مصرفی (اتلاف داخلی) را کاهش می‌دهد.

۶. برند و استاندارد ساخت

انتخاب محصولات شناخته شده و با گواهی‌نامه‌های بین‌المللی، احتمال مشکلات فنی را کاهش می‌دهد.

۷. امکانات جانبی

تشخیص دمای سیم‌پیچ و هسته، سنسور فشار، گیج رطوبت، محافظ در برابر افزایش دما و ولتاژ، تپ چنجر و سایر امکانات خاص، بسته به کاربرد ممکن است لازم باشند.

۸. خدمات پس از فروش

برندهایی که شبکه خدمات پس از فروش گسترده و تامین قطعات یدکی دارند، اطمینان خاطر بیشتری فراهم می‌آورند.

نکات کلیدی در نگهداری و استفاده از ترانسفورماتور

استفاده صحیح و نگهداری به‌جا مهمترین عامل افزایش عمر مفید ترانسفورماتور است:

۱. چک کردن سطح و کیفیت روغن (در مدل‌های روغنی):
شکست عایق منجر به اتصال کوتاه یا آتش‌سوزی می‌شود.

۲. پایش دمای سیم‌پیچ و هسته:
افزایش دما به خرابی سریع سیم‌پیچ‌ها منتهی می‌شود.

۳. کنترل ایزولاسیون:
تست دوره‌ای مقاومت عایق با مگ‌اهم‌متر توصیه می‌شود.

۴. بازرسی ظاهری و فیزیکی:
بررسیعدم نشتی روغن، تمیزی بوشینگ‌ها، محکم بودن اتصالات و نبودن نشانه ذوب‌شدگی یا سوختگی.

۵. بارگذاری صحیح:
از اضافه‌بار و اتصال بارهای غیرمجاز پرهیز کنید.

۶. محیط مناسب نصب:
ترانس نباید در معرض نفوذ آب، گردوغبار شدید، لرزش بالا یا تغییرات دمای ناگهانی قرار بگیرد.

۷. تهویه و خنک‌کاری کافی:
خنک‌کننده‌های اضافی (فن، رادیاتور و پمپ‌های روغن) در ترانس‌های بزرگ نصب می‌شود.

۸. تست حفاظت و رله‌ها:
در صورت قطع یا اشکال در سیستم حفاظتی یا رله‌های اطمینان سریعاً اقدام به تعمیر کنید.

قیمت ترانسفورماتور

قیمت یک ترانسفورماتور بسته به عوامل زیادی متفاوت است:

۱. توان و ظرفیت:
طبیعی است که ترانس‌های قدرت بزرگ (چند صد کیلوولت آمپر یا حتی مگاوات) به مراتب گران‌تر از ترانس‌های کوچک باشند.

۲. نوع هسته، سیم‌پیچ و متریال:
ترانس‌هایی که از مس خالص و فولاد سیلیکونی درجه یک ساخته شده‌اند گران‌ترند.

۳. کیفیت ساخت و برند:
برندهای معتبر جهانی مثل ABB، Siemens، Schneider یا برندهای باسابقه ایرانی (ایساتیس، ایران ترانسفو و…) قیمت بالاتری دارند ولی تضمین کیفیت، تست‌های اضافی و خدمات پس از فروش بهتر ارائه می‌کنند.

۴. امکانات جانبی و تجهیزات حفاظتی:
ترانس‌هایی که دارای تپ‌چنجر، سنسور دما، سطح‌سنج روغن، ترمومتر دیجیتال یا دیگر امکانات خاص هستند قیمت بالاتری خواهند داشت.

۵. نوسانات بازار فلزات:
با تغییر قیمتهای جهانی مس، آلومینیوم و فولاد، قیمت ترانس هم دچار تغییر می‌شود.

جمع‌بندی و نتیجه‌گیری

ترانسفورماتور به عنوان یکی از ستون‌های اصلی شبکه برق، در تامین پایدار انرژی، کاهش تلفات، حفاظت از تجهیزات و انعطاف‌پذیری شبکه نقش بی‌بدیلی ایفا می‌کند. انتخاب و استفاده اصولی از آن، مستقیما به بهره‌وری اقتصادی و ایمنی شبکه شما مربوط است.

چه یک برق‌کار ساده باشید، چه مدیر پروژه نیروگاه یا یک دانشجوی مهندسی، شناخت جامع ابعاد مختلف ترانسفورماتور از مواد ساخت تا نکات کلیدی در خرید و استفاده، شما را در تصمیم‌گیری بهتر یاری می‌کند. فناوری‌های نوین نیز آینده جذاب‌تری را برای این تجهیز ارزشمند نوید می‌دهند.

در پایان، توصیه می‌شود در هر خرید، کیفیت و ضریب اطمینان را فدای قیمت پایین نکرده و برای نصب، استفاده و نگهداری از پرسنل متخصص و خدمات معتبر بهره ببرید.
