ترانسفورماتور زرهی چیست

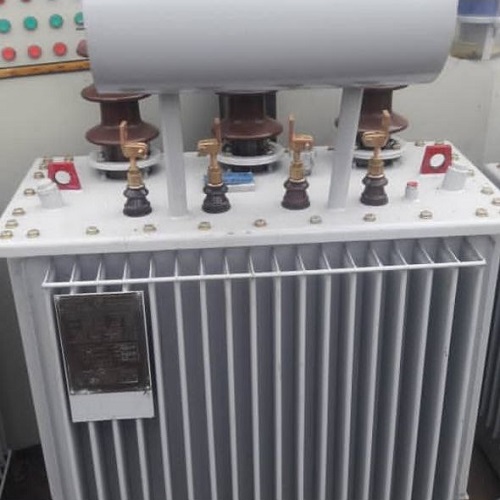

ترانسفورماتور زرهی (Armored Transformer) نوعی ترانسفورماتور است که دارای بدنه و حفاظی مقاوم و تقویت شده می‌باشد تا در مقابل شرایط مکانیکی سخت، ضربه، فشارهای فیزیکی یا عوامل محیطی مخرب حفاظت شود. این نوع ترانسفورماتورها عموماً در محیط‌های صنعتی، نظامی، معادن، کارخانجات و مناطقی با شرایط سخت آب‌وهوایی یا مکانیکی به کار می‌روند.

در ساختار ترانسفورماتور زرهی، علاوه بر هسته و سیم‌پیچ‌های ترانسفورماتور، از پوشش‌های فلزی یا کامپوزیتی (معمولاً فولاد ضدزنگ یا آلیاژهای مقاوم) استفاده می‌شود که آن را در برابر ضربه و خوردگی مقاوم می‌کند.

کاربردهای ترانسفورماتور زرهی

ترانسفورماتورهای زرهی به علت مقاومت فیزیکی بالا در زمینه‌های زیر کاربرد دارند:

– صنایع سنگین و معادن: که تجهیزات در برابر ضربه و فشار ناشی از محیط‌های کاری سخت نیازمند حفاظت هستند.
– نیروگاه‌ها و پست‌های برق: برای مناطقی که شرایط محیطی یا امنیتی خاصی دارند.
– ساخت و ساز و تجهیزات نظامی: جایی که خطرات فیزیکی بالا و نیاز به حفاظت بیشتر است.
– کارخانجات شیمیایی و نفت و گاز: که در معرض مواد خورنده و انفجارهای احتمالی هستند.
– شبکه‌های توزیع برق در مناطق باز و یا دارای شرایط جوی سخت: برای جلوگیری از صدمات محیطی مانند طوفان، زلزله و ضربات مکانیکی.
– تجهیزات جرثقیل‌ها و ماشین‌آلات: جایی که لرزش و ضربه زیاد است.

مزایای استفاده از ترانسفورماتور زرهی

– مقاومت بالا در برابر ضربه: محافظت از اجزای داخلی در مواجهه با صدمات فیزیکی یا برخوردهای ناگهانی.
– افزایش ایمنی: جلوگیری از خطرات ناشی از آسیب‌های مکانیکی و کاهش احتمال آتش‌سوزی یا انفجار.
– مقاومت در برابر محیط‌های خورنده: بدنه‌های مقاوم در برابر زنگ‌زدگی و خوردگی.
– طول عمر بیشتر: دوام بالاتر در شرایط سخت کاری و کاهش هزینه‌های نگهداری.
– حفاظت در برابر خاک و گرد و غبار: امکان استفاده در مناطق گرد و خاکی با اطمینان بیشتری.
– قابلیت نصب در فضاهای باز و محیط‌های پرتنش: بدون نیاز به پوشش‌های حفاظتی اضافی.

مشخصات فنی ترانسفورماتور زرهی

– ظرفیت نامی: معمولاً بین چند کیلوولت‌آمپر تا چند هزار کیلوولت‌آمپر.
– ولتاژ کاری: از ولتاژهای پایین (مانند 230/400 ولت) تا ولتاژهای بالای صنعتی (بین 11 تا 36 کیلوولت).
– جنس بدنه: فولاد ضدزنگ، آلومینیوم سخت یا ورق فولادی پوشش‌دار با رنگ‌های مقاوم.
– وزن: بسته به ظرفیت و نوع عایق‌بندی بین صد کیلوگرم تا چند تن.
– نوع عایق: روغن مخصوص یا عایق‌های جامد با مقاومت زیاد در برابر حرارت.
– ابعاد و شکل ظاهری: استانداردسازی شده با اضافه شدن حفاظ‌های مقاوم.
– مدار الکتریکی: از نظر سیم‌پیچ‌ها مطابق با استانداردهای IEC و ANSI.
– سیستم خنک‌کننده: هوایی، روغنی یا ترکیبی به صورت مقاوم در شرایط محیطی سخت.
– ضریب محافظتی (IP): معمولاً بالا (IP54 الی IP66) جهت مقاومت در برابر نفوذ آب و گردوغبار.
– ضریب اطمینان مکانیکی: بالاتر از ترانسفورماتورهای معمولی، مطابق با استانداردهای نظامی و صنعتی.

نحوه تولید ترانسفورماتور زرهی

1. طراحی مهندسی: بر اساس مشخصات کاری و محیط نصب، طراحی هسته، سیم‌پیچ‌ها و حفاظ فیزیکی انجام می‌شود.
2. انتخاب مواد اولیه: استفاده از ورق‌های فولادی با کیفیت بالا برای هسته و حفاظ، سیم مسی یا آلومینیومی مرغوب، مواد عایق با استاندارد بالا.
3. ساخت هسته: ورق‌های فولادی مغناطیسی به صورت لایه‌لایه برش داده و پرس می‌شوند.
4. ساخت سیم‌پیچ‌ها: سیم‌های با عایق‌بندی قوی دور قالب پیچیده می‌شوند.
5. مونتاژ داخلی: اتصال سیم‌پیچ‌ها به هسته با دقت بالا و آزمون اولیه.
6. ساخت بدنه زرهی: هیچگاه محافظ با ضخامت کافی و مهندسی شده ساخته می‌شود، سپس رنگ‌آمیزی با پوشش‌های مقاوم انجام می‌شود.
7. نصب سیستم‌های خنک‌کننده و اتصالات: اضافه کردن پره‌ها، فن‌ها یا سیستم‌های روغن‌کاری و خنک‌کنندگی.
8. تست‌های نهایی: آزمایش عایق، بارگذاری، تست شوک مکانیکی، حرارتی و الکتریکی.
9. بسته‌بندی و حمل: به دلیل وزن و ابعاد، استفاده از تجهیزات حمل مخصوص.

نحوه نصب و استفاده

– انتخاب محل مناسب: ترانسفورماتور زرهی غالباً در محیط‌هایی نصب می‌شود که علاوه بر بار الکتریکی، شرایط مکانیکی سخت دارند مثل معادن و صنایع سنگین.
– تثبیت فیزیکی: نصب روی پایه‌های مقاوم یا سازه‌های استحکام یافته جهت تحمل وزن و ضربات.
– اتصال دقیق برق و زمین: رعایت استانداردهای ایمنی و اتصال زمین حتماً باید کنترل شود.
– رعایت تهویه مناسب: حتی با وجود حفاظ قوی، تأمین جریان هوای خنک ضروری است؛ در صورت نیاز از سیستم خنک‌کننده فعال استفاده شود.
– بازرسی‌های پیش از راه‌اندازی: بررسی اتصالات، مقاومت عایقی، و آزمایش‌های اولیه.
– کاربری مطابق مشخصات فنی: استفاده در رنج‌های تعریف شده ولتاژ و جریان.
– کنترل دوره‌ای: بازدیدهای منظم برای تشخیص زودهنگام خرابی‌های فیزیکی و الکتریکی.
– تجهیزات حفاظتی مکمل: نصب کلیدهای قطع و فیوزها و سیستم‌های حفاظتی الکترونیکی.

نکات مهم در خرید ترانسفورماتور زرهی

– تعیین نیاز دقیق: ظرفیت بار، شرایط محیطی، نوع عایق‌بندی و نوع حفاظ مورد نیاز بررسی شود.
– استانداردهای محصول: اطمینان از انطباق با استانداردهای IEC، ANSI و استانداردهای نظامی یا صنعتی محلی.
– کیفیت مواد: به خصوص جنس بدنه زرهی و کیفیت سیم‌پیچ و عایق.
– توان خنک‌کنندگی: بررسی نوع و کیفیت سیستم تهویه یا خنک‌کننده.
– ضریب حفاظتی (IP): بسته به محیط کارکرد ضد گرد و غبار و ضد آب بودن مهم است.
– خدمات پس از فروش: شامل نصب، تعمیرات و تامین قطعات یدکی.
– ارزیابی تولیدکننده: سابقه و اعتبار کارخانه تولیدکننده و گارانتی ارائه شده.
– امکانات و ویژگی‌های اضافی: مانند سیستم مانیتورینگ دما، لرزش‌سنج، یا اتصالات الکترونیکی پیشرفته.
– ظرفیت حمل و نقل و نصب: توجه به تجهیزات مورد نیاز برای جابجایی و نصب ترانسفورماتور.
– هزینه کل مالکیت: علاوه بر قیمت خرید، هزینه‌های نگهداری، تعمیر و مصرف انرژی باید مد نظر باشد.

عوامل تاثیرگذار در قیمت ترانسفورماتور زرهی

– ظرفیت و توان ترانسفورماتور: توان بالاتر به معنی وزن و مواد بیشتر و هزینه بیشتر.
– جنس و کیفیت بدنه زرهی: استفاده از فولادهای مقاوم و مواد ویژه قیمت را افزایش می‌دهد.
– نوع و کیفیت عایق‌ها: عایق‌های پیشرفته و مواد عایقی با دوام بیشتر هزینه‌برند.
– مواد مصرفی مانند سیم مسی: نوسانات قیمت فلزات بر هزینه تاثیر مستقیم دارد.
– نوع سیستم خنک‌کننده: سیستم‌های پیچیده‌تر (فن دار، روغنی) هزینه ساخت بالاتری دارند.
– فناوری ساخت و اتوماسیون: روش‌های نوین با دقت و تست‌های سختگیرانه، قیمت را افزایش می‌دهد.
– استانداردهای مورد تایید: گواهینامه‌های خاص (نظامی، صنعتی سخت) باعث افزایش قیمت می‌شوند.
– هزینه حمل و نقل و نصب: به خصوص برای ترانسفورماتورهای بزرگ، این هزینه‌ها بخش بزرگی از قیمت تمام شده است.
– خدمات پس از فروش و گارانتی: ارائه پشتیبانی و تضمین کیفیت قیمت نهایی را بالاتر می‌برد.
– شرایط اقتصادی و بازار: تحریم‌ها، افزایش دستمزد، نوسانات ارزی و هزینه مواد اولیه مستقیم اثرگذار است.

نحوه نگهداری ترانسفورماتور زرهی

نگهداری درست ترانسفورماتور زرهی به علت کارکرد در شرایط سخت اهمیت حیاتی دارد. توصیه‌های مهم شامل:

– بازرسی دیداری و فیزیکی: انجام بررسی‌های دوره‌ای جهت اطمینان از سلامت بدنه، عدم وجود زنگ زدگی، ترک یا خوردگی حفاظ.
– کنترل دمای عملکرد: استفاده از سنسورهای دما برای پایش دمای داخلی و بدنه ترانسفورماتور.
– آزمایش مقاومت عایق: تست‌های دوره‌ای برای بررسی عایق بودن سیم‌پیچ‌ها.
– تمیزکاری منظم: زدودن گرد و خاک و مواد آلوده از روی بدنه و اطراف ترانسفورماتور.
– مراقبت از سیستم خنک‌کننده: بررسی سیستم فن‌ها، رادیاتورها و روغن عایق (در صورت بهره‌برداری از نوع روغنی).
– پایش ارتعاشات و صدا: نظارت بر صدای غیرطبیعی و لرزش‌ها که می‌تواند نشانه خرابی مکانیکی یا الکتریکی باشد.
– بررسی اتصالات الکتریکی: محکم بودن پیچ‌ها، عدم وجود شل‌شدگی و عبور جریان صحیح.
– محیط نگهداری: حفظ شرایط مطلوب از نظر رطوبت، دما و تهویه.
– ثبت گزارش‌های دوره‌ای: مستندسازی وضعیت تجهیزات برای تحلیل و تصمیم‌گیری بهتر.
– پیش‌بینی برنامه‌های تعمیرات پیشگیرانه: بر اساس شرایط و کارکرد ترانسفورماتور.

تعمیرات ترانسفورماتور زرهی در صورت خرابی

ترانسفورماتور زرهی به دلیل ساختار مقاوم و پیچیدگی‌های فنی، تعمیرات حرفه‌ای نیاز دارد که شامل مراحل زیر می‌شود:

تشخیص دقیق مشکل:

– بازرسی فیزیکی: بررسی شکستگی، فرسودگی حفاظ، ترک‌ها و آسیب‌های بدنه.
– تست‌های الکتریکی: اندازه‌گیری مقاومت عایقی، اندازه‌گیری ولتاژ خروجی، تست‌های اتصال کوتاه.
– آزمون‌های دما و ارتعاش: شناسایی افزایش غیرطبیعی دما یا لرزش به عنوان نشانه خرابی مکانیکی.
– بررسی وضعیت روغن (اگر روغنی باشد): آزمایش اسیدیته، محتوی آب و ناخالصی.
– بررسی اتصالات و تابلوهای مرتبط: کنترل سلامت اتصالات یا کلیدهای محافظ.

اقدامات تعمیر و تعویض قطعات:

– تعویض سیم‌پیچ‌ها: در صورت آسیب دیدگی عایق‌بندی یا سوختگی.
– اصلاح بدنه زرهی: ترمیم یا جایگزینی قطعات بدنه حفاظتی که آسیب دیده‌اند.
– تعویض یا تعمیر سیستم عایق: رفع نواقص در مواد عایق یا تعویض کامل.
– تعویض یا تصفیه روغن: در ترانسفورماتورهای روغنی، تعویض روغن آلوده یا بهبود شرایط آن.
– مرمت سیستم خنک‌کننده: تعویض فن، لوله‌ها یا رادیاتورها در صورت خرابی.
– تنظیم مجدد اتصالات و کابل‌ها: برقراری مجدد اتصال و تست پایانی عملکرد.
– بازسازی یا تقویت حفاظ: به منظور جلوگیری از آسیب‌های آینده.

نکات ایمنی در تعمیرات:

– انجام تعمیرات فقط به توسط تکنسین‌های مجرب و آموزش دیده.
– قطع کامل برق ترانسفورماتور قبل از شروع کار.
– استفاده از تجهیزات ایمنی شخصی شامل دستکش، کفش ایمنی و عینک محافظ.
– رعایت استانداردهای حفاظتی الکتریکی و مکانیکی.
– اطمینان از تهویه مناسب محیط تعمیر و جلوگیری از وجود رطوبت یا گرد و غبار.
– بررسی دقیق قبل از راه‌اندازی مجدد برای جلوگیری از خرابی‌های بعدی.

نتیجه گیری

ترانسفورماتور زرهی به دلیل ویژگی‌های مقاومتی منحصر به فرد، نقش بسیار مهمی در انتقال ایمن و مطمئن انرژی در شرایط سخت صنعتی و محیطی ایفا می‌کند. توجه به نکات فنی نصب، نگهداری و تعمیر این نوع ترانسفورماتورها می‌تواند از بروز مشکلات جدی و هزینه‌های گزاف جلوگیری کند و طول عمر تجهیز را به شکل قابل توجهی افزایش دهد.
