مقدمه

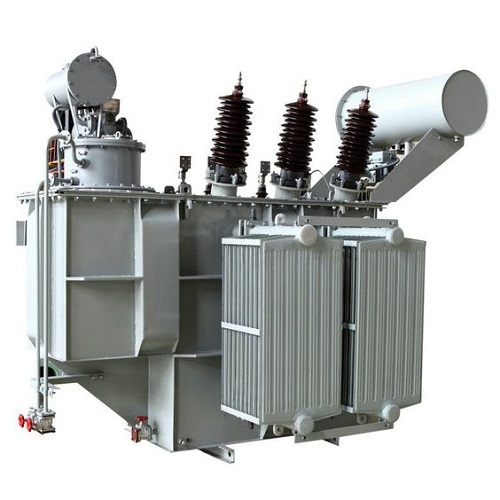

ترانسفورماتورها به عنوان یکی از اجزای حیاتی در سیستم‌های انتقال و توزیع برق، نقش بسزایی در انتقال انرژی الکتریکی از نیروگاه‌ها به مصرف‌کنندگان ایفا می‌کنند. ترانسفورماتورهای بزرگ به دلیل توان بالا و انتقال مؤثر انرژی، به ویژه در شبکه‌های انتقال ولتاژ بالا مورد توجه قرار دارند. این مقاله به بررسی تخصصی ترانسفورماتور بزرگ، اصول عملکرد، ساختار، کاربردها، مزایا، چالش‌ها و تکنولوژی‌های نوین در این حوزه می‌پردازد.

اصول عملکرد ترانسفورماتور

ترانسفورماتورها بر پایه قانون القای الکترومغناطیسی فارادی کار می‌کنند. این دستگاه‌ها انرژی الکتریکی را از یک مدار به مدار دیگر با تغییر ولتاژ یا جریان منتقل می‌کنند. ساختار عمومی یک ترانسفورماتور شامل دو یا چند سیم‌پیچ است که بر روی یک هسته مغناطیسی قرار گرفته‌اند. این سیم‌پیچ‌ها به عنوان سیم‌پیچ اولیه و سیم‌پیچ ثانویه شناخته می‌شوند.

ترانسفورماتورهای بزرگ معمولاً برای کاهش یا افزایش ولتاژها در شبکه‌های انتقال و توزیع برق استفاده می‌شوند.

ساختار ترانسفورماتورهای بزرگ

ترانسفورماتورهای بزرگ از اجزاء و مواد خاصی تشکیل شده‌اند که به منظور بهینه‌سازی عملکرد و کاهش تلفات انرژی استفاده می‌شوند. این اجزاء شامل:

هسته مغناطیسی:

هسته مغناطیسی از جنس آهن سیلیکونی لامینه‌شده ساخته می‌شود که دارای خاصیت هدایت مغناطیسی بالا و تلفات کم است. هسته‌های مغناطیسی به دو نوع اصلی تقسیم می‌شوند:

1. هسته‌های هسته‌ای (Core-Type): سیم‌پیچ‌ها به دور هسته مغناطیسی پیچیده شده‌اند. این نوع طراحی برای تحمل بارهای بالا و کاهش تلفات مناسب است.
2. هسته‌های پوسته‌ای (Shell-Type): هسته مغناطیسی سیم‌پیچ‌ها را دربر می‌گیرد، این نوع طراحی برای کاهش تلفات و افزایش کارایی مغناطیسی استفاده می‌شود.

سیم‌پیچ‌ها:

سیم‌پیچ‌های ترانسفورماتور از سیم‌های مسی یا آلومینیومی با پوشش عایق ساخته می‌شوند. طراحی سیم‌پیچ‌ها به گونه‌ای است که بتواند تلفات انرژی را کاهش داده و انتقال مؤثر انرژی را تضمین کند. سیم‌پیچ‌ها به دو نوع اصلی تقسیم می‌شوند:

1. سیم‌پیچ‌های حلقوی (Layer-Wound): سیم‌پیچ‌ها به صورت لایه‌به‌لایه بر روی هسته مغناطیسی پیچیده می‌شوند، که این روش برای کاهش مقاومت و تلفات حرارتی مناسب است.
2. سیم‌پیچ‌های دیسکی (Disc-Wound): سیم‌پیچ‌ها به صورت دیسک‌های مجزا بر روی هسته قرار گرفته‌اند، این طراحی معمولاً برای کاربردهای خاص و ولتاژهای بالا استفاده می‌شود.

عایق‌ها:

این قسمت به منظور جلوگیری از اتصال کوتاه و تلفات الکتریکی بین سیم‌پیچ‌ها و هسته مغناطیسی استفاده می‌شوند. عایق‌ها از مواد مختلفی مانند کاغذ عایق، روغن معدنی، و پلیمرها ساخته می‌شوند. روغن معدنی در ترانسفورماتورهای بزرگ نقش مهمی در خنک‌سازی و عایق‌بندی ایفا می‌کند.

سیستم‌های خنک‌کننده:

ترانسفورماتورهای بزرگ به دلیل تولید حرارت زیاد نیاز به سیستم‌های خنک‌کننده مؤثر دارند. سیستم‌های خنک‌کننده معمولاً به دو دسته اصلی تقسیم می‌شوند:

1. خنک‌کننده‌های طبیعی (ONAN – Oil Natural Air Natural): در این سیستم‌ها از جریان طبیعی هوا و روغن برای خنک‌سازی استفاده می‌شود.
2. خنک‌کننده‌های اجباری (OFWF – Oil Forced Water Forced): در این سیستم‌ها از انرژی جنبشی برای خنک‌سازی استفاده می‌شود، به طور معمول از پمپ‌ها و فن‌ها برای جابجایی روغن و هوا استفاده می‌شود.

کاربردهای ترانسفورماتورهای بزرگ

ترانسفورماتورهای بزرگ به دلیل ظرفیت بالا و انتقال مؤثر انرژی در صنایع مختلف و بخش‌های مختلف شبکه برق استفاده می‌شوند. برخی از کاربردهای اصلی شامل:

شبکه‌های انتقال برق:

یکی از کاربردهای اصلی ترانسفورماتورهای بزرگ در شبکه‌های انتقال برق است. این ترانسفورماتورها برای افزایش و کاهش ولتاژ به منظور بهینه‌سازی انتقال انرژی استفاده می‌شوند. با افزایش ولتاژ، جریان کاهش می‌یابد که این مسئله باعث کاهش تلفات انرژی در خطوط انتقال می‌شود.

ایستگاه‌های تبدیل برق:

ترانسفورماتورهای بزرگ در ایستگاه‌های تبدیل برق استفاده می‌شوند تا انرژی برق دریافتی از نیروگاه‌ها به ولتاژ مناسب برای توزیع به مصرف‌کنندگان تبدیل شود. این عملی معمولاً به کاهش ولتاژ از سطح انتقال به سطح توزیع محلی انجام می‌شود.

صنایع بزرگ:

در صنایع سنگین و بزرگ که نیاز به مقادیر زیادی انرژی دارند، از ترانسفورماتورهای بزرگ برای تأمین برق استفاده می‌شود. این صنایع شامل فولادسازی، پتروشیمی، و صنایع تولیدی بزرگ هستند که نیاز به تأمین پایدار انرژی با ولتاژ مناسب دارند.

مزایا و معایب ترانسفورماتورهای بزرگ

مزایا

1. کارایی بالا: ترانسفورماتورهای بزرگ دارای کارایی بالایی هستند که منجر به کاهش تلفات انرژی و افزایش بازدهی کلی سیستم می‌شود.
2. قابلیت انتقال انرژی با ولتاژ بالا: این ترانسفورماتورها می‌توانند انرژی را با ولتاژهای بسیار بالا منتقل کنند که این ویژگی برای انتقال انرژی در فواصل طولانی بسیار مفید است.
3. پایداری و قابلیت اعتماد: ترانسفورماتورهای بزرگ به دلیل ساختار قوی و سیستم‌های حفاظتی پیشرفته دارای پایداری و قابلیت اعتماد بالایی هستند.
4. کاهش تلفات حرارتی: سیستم‌های خنک‌کننده مؤثر باعث کاهش تلفات حرارتی و افزایش عمر مفید ترانسفورماتور می‌شوند.

معایب

1. هزینه بالا: هزینه ساخت، نصب و نگهداری ترانسفورماتورهای بزرگ نسبت به انواع کوچکتر بیشتر است.
2. نیاز به فضای بزرگ: این ترانسفورماتورها به فضای بزرگی برای نصب و نگهداری نیاز دارند که ممکن است در برخی مکان‌ها محدودیت‌زا باشد.
3. پیچیدگی و نگهداری: سیستم‌های خنک‌کننده و حفاظتی پیچیده نیاز به نگهداری و مدیریت دقیق دارند.
4. حساسیت به نوسانات بار: ترانسفورماتورهای بزرگ ممکن است به نوسانات بار حساس باشند که این مسئله نیاز به سیستم‌های کنترل دقیق‌تری دارد.

تکنولوژی‌های نوین

پیشرفت‌های تکنولوژیکی اخیر نقش مهمی در بهبود عملکرد و کارایی ترانسفورماتورهای بزرگ داشته‌اند. برخی از این تکنولوژی‌ها شامل:

مواد جدید

استفاده از مواد جدید با خواص مغناطیسی و حرارتی بهتر می‌تواند به کاهش تلفات و افزایش کارایی ترانسفورماتورها کمک کند. به عنوان مثال، استفاده از آهن آمورف باعث کاهش تلفات مغناطیسی و بهبود عملکرد ترانسفورماتورها می‌شود.

سیستم‌های خنک‌کننده پیشرفته

استفاده از سیستم‌های خنک‌کننده پیشرفته مانند خنک‌کننده‌های مایع‌ای و گازی باعث بهبود عملکرد حرارتی و افزایش عمر مفید ترانسفورماتورها می‌شود.

نظارت و کنترل هوشمند

استفاده از سیستم‌های نظارت و کنترل هوشمند برای مانیتورینگ عملکرد ترانسفورماتورها و پیش‌بینی مشکلات احتمالی می‌تواند به افزایش قابلیت اعتماد و کاهش هزینه‌های نگهداری کمک کند.

تکنولوژی‌های عایق‌بندی جدید

استفاده از مواد عایق‌بندی با خواص برتر می‌تواند به کاهش تلفات الکتریکی و افزایش کارایی ترانسفورماتورها کمک کند. به عنوان مثال، استفاده از مواد نانوکامپوزیت برای عایق‌بندی سیم‌پیچ‌ها.

چالش‌ها و فرصت‌ها

توسعه و بهره‌برداری از ترانسفورماتورهای بزرگ با چالش‌ها و فرصت‌های مختلفی همراه است. درک بهتر این چالش‌ها و فرصت‌ها می‌تواند به بهبود کارایی و پایداری این دستگاه‌ها کمک کند.

چالش‌ها

1. پایداری در برابر نوسانات بار: یکی از چالش‌های اصلی، پایداری ترانسفورماتورهای بزرگ در مواجهه با نوسانات بار است.
2. نگهداری و مدیریت حرارت: مدیریت حرارت تولیدی و نگهداری سیستم‌های خنک‌کننده یک چالش مهم است.
3. هزینه‌های زیاد: هزینه بالای ساخت، نصب و نگهداری ترانسفورماتورهای بزرگ می‌تواند مشکل‌زا باشد.
4. تداخلات و تلفات انرژی: تداخلات الکترومغناطیسی و تلفات انرژی در طولانی‌مدت می‌توانند عملکرد دستگاه را تحت تأثیر قرار دهند.

فرصت‌ها

1. پیشرفت‌های تکنولوژیکی: استفاده از تکنولوژی‌های نوین می‌تواند به بهبود عملکرد و کاهش تلفات ترانسفورماتورها کمک کند.
2. افزایش کارایی شبکه‌های برق: استفاده از ترانسفورماتورهای بزرگ با کارایی بالا می‌تواند به افزایش کارایی کلی شبکه‌های انتقال و توزیع برق کمک کند.
3. توسعه منابع انرژی تجدیدپذیر: با گسترش منابع انرژی تجدیدپذیر، نیاز به ترانسفورماتورهای بزرگ برای انتقال و توزیع انرژی افزایش خواهد یافت.
4. سیستم‌های هوشمند مدیریت انرژی: استفاده از سیستم‌های هوشمند می‌تواند به بهینه‌سازی مصرف انرژی و کاهش تلفات کمک کند.

نتیجه‌گیری

خرید ترانسفورماتورهای بزرگ به عنوان یکی از اجزای حیاتی در شبکه‌های انتقال و توزیع انرژی الکتریکی، نقش بسیار مهمی در تداوم و پایداری تأمین انرژی دارند. این دستگاه‌ها با ویژگی‌های برتر مانند کارایی بالا، قابلیت انتقال انرژی با ولتاژ بالا و پایداری عملکرد، تأثیر بسزایی در بهبود کارایی شبکه‌های برق ایفا می‌کنند. با این وجود، چالش‌هایی مانند هزینه بالا، نیاز به فضای بزرگ و پیچیدگی سیستم‌های کنترل و نگهداری نیز وجود دارد.

در نهایت، ترانسفورماتورهای بزرگ به دلیل اهمیتی که در تامین پایدار انرژی الکتریکی دارند، نقشی اساسی در سیستم‌های انتقال و توزیع انرژی ایفا می‌کنند و با توجه به نیازهای روزافزون به انرژی الکتریکی، توسعه و بهبود مداوم آن‌ها از اهمیت ویژه‌ای برخوردار است.
