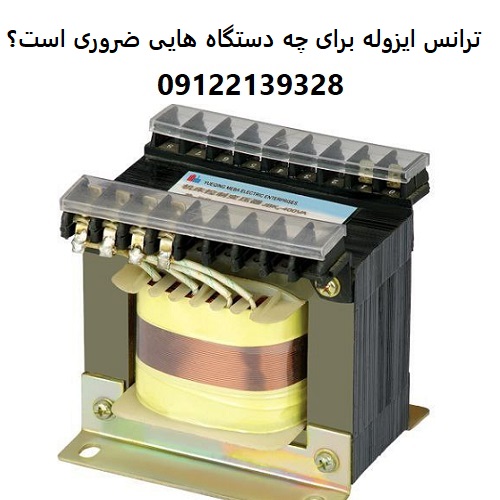

1. ترانس ایزوله چیست و عملکرد آن چگونه است؟

ترانس ایزوله برای چه دستگاه هایی ضروری است؟، ترانس ایزوله (Isolation Transformer) یکی از نوع‌های ترانسفورماتورها است که وظیفه اصلی آن جداسازی الکتریکی دو مدار از هم است، به طوری که هیچ اتصال مستقیم الکتریکی بین ورودی و خروجی وجود نداشته باشد، اما توان و انرژی الکتریکی از طریق میدان مغناطیسی درون ترانس قابل انتقال است. این جداسازی باعث می‌شود که نویزهای الکتریکی، تداخلات و اغتشاشات موجود در مدار ورودی به مدار خروجی منتقل نشوند و همچنین از شوک الکتریکی جلوگیری شود.

عملکرد ترانس ایزوله بر اساس اصل القای مغناطیسی است؛ بدین صورت که جریان ورودی به سیم‌پیچ اولیه (Primary winding) وارد می‌شود و یک میدان مغناطیسی ایجاد می‌کند، این میدان مغناطیسی سپس در سیم‌پیچ ثانویه (Secondary winding) القا شده و انرژی را به ولتاژ مشابه یا متفاوت (بسته به تعداد دور سیم‌پیچ‌ها) منتقل می‌کند. تفاوت اصلی ترانس ایزوله با ترانسفورماتور معمولی در این است که هر دو سیم‌پیچ کاملاً از لحاظ الکتریکی جدا هستند.



 2. اهمیت استفاده از ترانس ایزوله در تجهیزات الکتریکی

در تجهیزات الکتریکی، وجود جریان‌های ناخواسته، نوسانات ولتاژ، نویز و تداخلات مغناطیسی می‌تواند موجب خرابی قطعات حساس، افزایش احتمال آتش‌سوزی و از بین رفتن ایمنی شود. ترانس ایزوله با جداسازی کامل مدارهای ورودی و خروجی، نقش حیاتی در حفظ سلامت تجهیزات ایفا می‌کند. همچنین ترانس ایزوله به کاهش نویزهای امواج الکترومغناطیسی و جلوگیری از ایجاد جریان نشت کمک می‌کند که این امر به ویژه در سیستم‌های حساس که نیاز به دقت کاری بالا دارند بسیار مهم است.



 3. نقش ترانس ایزوله در حفاظت از دستگاه‌ها

ترانس ایزوله ضمن جداسازی مدارها، حفاظت زیر را از دستگاه‌ها انجام می‌دهد:

– جلوگیری از شوک الکتریکی: با جدا کردن مدار ورودی از مدار خروجی، احتمال انتقال جریان مستقیم به کاربر کاهش می‌یابد.
– حفاظت در برابر نوسانات ولتاژ: ترانس ایزوله به کاهش اثر نوسانات ناگهانی و برق گرفتگی ناشی از جهش‌های ولتاژ کمک می‌کند.
– کاهش نویز و تداخل: ترانس ایزوله اغتشاشات الکتریکی را کاهش داده و سلامت عملکرد دستگاه‌ها را بهبود می‌بخشد.
– جلوگیری از بروز اتصال کوتاه: از آنجا که مسیر جریان مستقیم قطع است، بروز اتصال کوتاه یا خوردگی مدارهای حساس کمتر اتفاق می‌افتد.



 4. دستگاه‌های پزشکی و ضرورت ترانس ایزوله در آنها

دستگاه‌های پزشکی از نظر حساسیت و اهمیت امنیتی در بالاترین سطح هستند. این تجهیزات که به طور مستقیم با بدن انسان در ارتباط هستند باید دارای ایمنی کامل الکتریکی باشند. ترانس ایزوله در دستگاه‌های پزشکی اهمیت ویژه‌ای دارد به دلیل:

– حفاظت بیماران: بیماران، به خصوص آن‌هایی که تحت درمان الکتریکی یا جراحی قرار دارند، نباید تحت تاثیر خطر برق‌گرفتگی قرار بگیرند.
– جلوگیری از تداخل الکتریکی: دستگاه‌های پزشکی مانند ECG، MRI و دستگاه‌های مانیتورینگ قلب نیازمند سیگنال‌های کاملاً دقیق بدون نویز هستند. ترانس ایزوله موجب حذف اغتشاشات می‌شود.
– مطابق با استانداردهای بین‌المللی: استانداردهای IEC برای تجهیزات پزشکی الزام استفاده از ترانس ایزوله را برای تضمین ایمنی بیمار وضع کرده‌اند.
– حفظ عملکرد بلندمدت تجهیزات: افزایش طول عمر دستگاه‌ها با کاهش آسیب ناشی از نوسانات برق و تداخلات.



 5. تجهیزات آزمایشگاهی و اهمیت ایزولاسیون برق

تجهیزات آزمایشگاهی اغلب شامل دستگاه‌هایی هستند که دقت و صحت اندازه‌گیری آن‌ها بسیار حیاتی است. استفاده از ترانس ایزوله در این تجهیزات دلایل زیر را دارد:

– جلوگیری از تداخلات الکترونیکی: ایزولاسیون باعث کاهش اثر نویزهای محیطی بر داده‌های ورودی و خروجی دستگاه‌ها می‌شود.
– افزایش دقت اندازه‌گیری: وجود جریان‌های نشت و تداخلات می‌تواند نتایج غلط یا غیر قابل اعتماد به بار آورد.
– حفاظت دستگاه‌های گران‌قیمت: تجهیزات آزمایشگاهی بسیار حساس و پرهزینه هستند، حفاظت آن‌ها از آسیب برق اهمیت بالایی دارد.
– امنیت کاربران: جلوگیری از شوک الکتریکی در زمان استفاده طولانی و کار در محیط‌های آزمایشگاهی.



 6. سیستم‌های ارتباطی و کنترل صنعتی که به ترانس ایزوله نیاز دارند

در صنایع و سیستم‌های ارتباطی، ترانس ایزوله نقش کلیدی در افزایش کارایی و امنیت سیستم دارد:

– حفظ سلامت داده‌های ارتباطی: جلوگیری از تداخل‌ها باعث انتقال داده‌ای با کیفیت و بدون خطا می‌شود.
– جلوگیری از آسیب به تجهیزات کنترل و PLCها: تجهیزات کنترل صنعتی با ورودی‌های حساس به نوسانات و جریان‌های اضافی هستند.
– ایزولاسیون برای حفاظت در برابر ولتاژهای ناگهانی: در شبکه‌های صنعتی، جابجایی بار و تغییرات ولتاژ می‌تواند موجب بروز خسارت شود.
– ایزولاسیون در خطوط انتقال داده: برای جلوگیری از زمین شدن تجهیزات و تداخل فرکانسی.
– افزایش ایمنی اپراتورها: با قطع مسیر جریان خطرناک به آن‌ها.



 7. دستگاه‌های تست و اندازه‌گیری و ضرورت ترانس ایزوله

برای تجهیزات تست و اندازه‌گیری، دقت و ایمنی بخش اساسی کار است. استفاده از ترانس ایزوله در این تجهیزات فواید زیر را دارد:

– جلوگیری از جریان‌های نشتی: که می‌تواند دقت اندازه‌گیری را تحت تاثیر قرار دهد.
– جلوگیری از شوک در زمان تماس مستقیم با تجهیزات:** کاربران این دستگاه‌ها ممکن است با بخش‌هایی در ارتباط باشند که باید کاملاً ایزوله باشد.
– حفاظت تجهیزات آزمایش: کاهش آسیب ناشی از ولتاژ اضافی یا اشتباهات اتصال.
– تضمین صحت عملکرد: بدون تداخل الکتریکی سیگنال‌ها، اندازه‌گیری دقیق‌تر انجام می‌شود.



 8. کاربرد ترانس ایزوله در دستگاه‌های الکترونیکی خانگی

در دستگاه‌های الکترونیکی خانگی همچون تلویزیون، کامپیوتر، تجهیزات صوتی و تصویری و غیره، ترانس ایزوله معمولاً به شکل داخلی یا به عنوان تجهیزات کمکی به کار می‌رود:

– جلوگیری از آسیب ناشی از تغییرات ولتاژ ناگهانی: برق شهری نوسانات زیادی دارد که ترانس ایزوله به کاهش این نوسانات کمک می‌کند.
– حفاظت در برابر نویز: نویز الکتریکی موجود در شبکه برق باعث اختلال و کاهش عمر مفید دستگاه می‌شود.
– افزایش ایمنی خانواده: کاهش خطر شوک الکتریکی به خصوص در محیط‌های مرطوب یا محیط‌هایی که کودکان هستند.
– افزایش عمر و کارایی دستگاه‌ها: کاهش خرابی ناشی از ناپایداری برق.



 9. نقش ترانس ایزوله در محافظت از تجهیزات در برابر نویز و اختلالات برق

نویز و اختلالات برق شامل موارد زیر است که ترانس ایزوله در مقابله با آن‌ها نقش دارد:

– نویزهای سوئیچینگ: تغییرات ناگهانی جریان‌ها که موجب اختلال در کارکرد تجهیزات الکترونیکی می‌شوند.
– هارمونیک‌ها و اعوجاج ولتاژ: که باعث کارکرد نامناسب برخی مدارها یا کاهش طول عمر دستگاه‌ها می‌گردد.
– شار مغناطیسی محیط: که می‌تواند سیگنال‌ها را دچار نقص کند.
ترانس ایزوله با جداسازی مجزای مدارهای ورودی و خروجی، این نویزها را کاهش می‌دهد، به ویژه در محیط‌های صنعتی و آزمایشگاهی که سطوح بالای نویز وجود دارد این کاربرد اهمیت پیدا می‌کند.

10. ترانس ایزوله در سیستم‌های تامین برق اضطراری و UPS

سیستم‌های UPS و تامین برق اضطراری از مهم‌ترین نقاط تمرکز برای استفاده از ترانس ایزوله هستند:

– حفاظت بارهای حساس: برق ذخیره شده توسط UPS باید به گونه‌ای عرضه شود که نوسانات برق شهری بر دستگاه‌های حساس تأثیر نگذارد.
– جلوگیری از انتقال نویز به بار: ترانس ایزوله باعث حذف نوسان و نویز می‌شود که در زمان سوییچینگ UPS می‌تواند ایجاد شود.
– ایمنی بیشتر کاربران: با قطع مستقیم جریان‌های خطرناک.
– بالابردن کیفیت برق خروجی: افزایش طول عمر UPS و تجهیزات متصل.



11. نکات مهم در انتخاب و خرید ترانس ایزوله برای دستگاه‌های مختلف

برای انتخاب و خرید ترانس ایزوله مناسب باید نکات زیر را در نظر گرفت:

– توان ترانس: متناسب با مقدار جریان و توان مورد نیاز دستگاه انتخاب شود تا از گرم شدن و آسیب احتمالی جلوگیری شود.
– ولتاژ ورودی و خروجی: باید با ولتاژ برق شهری و نیاز دستگاه هماهنگ باشد.
– درجه حفاظت و عایق‌بندی: کیفیت عایق‌ها و استاندارد ایمنی باید بالا باشد.
– فرکانس کاری: معمولاً 50 یا 60 هرتز، اما در موارد خاص فرکانس‌های پایین یا بالا می‌تواند تاثیرگذار باشد.
– موارد خاص کاربرد: در صورت استفاده در محیط‌های حساس مانند پزشکی یا صنعتی، باید ترانس با گواهینامه‌های خاص تهیه شود.
– اندازه و وزن: باید نسبت به فضای نصب و کاربرد دستگاه مطابق باشد.
– برند و کیفیت ساخت: از برندهای معتبر و تولیدات با کیفیت انتخاب شود.
– قیمت به صرفه: نباید صرفاً ارزان بودن ملاک باشد، بلکه کیفیت و دوام مهم است.



 12. مشکلات احتمالی با عدم استفاده از ترانس ایزوله

عدم استفاده از ترانس ایزوله یا استفاده نادرست می‌تواند منجر به مشکلات جدی شود:

– خرابی زودرس تجهیزات: به خاطر نوسانات ولتاژ، شوک الکتریکی و نویز.
– کاهش دقت در دستگاه‌های اندازه‌گیری: تاثیر جریانات ناخواسته در سیگنال‌ها.
– خطر ترمیم و ایمنی کاربران: احتمال برق‌گرفتگی و آسیب به کاربران افزایش می‌یابد.
– کاهش عملکرد کلی سیستم: به دلیل اختلالات الکتریکی متعدد.
– افزایش هزینه‌های تعمیر و نگهداری: به خاطر آسیب‌های مکرر.
– از دست دادن داده‌ها: به خصوص در سیستم ‌های دیجیتال و مخابراتی.



 13. عوامل تاثیرگذار بر قیمت ترانس ایزوله

عوامل مختلفی بر قیمت ترانس ایزوله تاثیرگذارند که مهم‌ترین آن‌ها عبارت‌اند از:

– توان و ظرفیت ترانس: ترانس با توان بالاتر قیمت بیشتری دارد.
– جنس و کیفیت هسته آهنی: هسته‌های با کیفیت و مواد پیشرفته‌تر موجب افزایش قیمت می‌شوند.
– کیفیت سیم‌پیچ‌ها و عایق‌ها: عایق‌های با دوام و مقاومت بالا بر قیمت اثر می‌گذارند.
– استانداردهای حفاظتی و ایمنی: وجود گواهی‌های بین‌المللی قیمت را افزایش می‌دهد.
– مشخصات فنی خاص: مثل فرکانس کاری، ولتاژ ورودی و خروجی، سرویس‌دهی در شرایط خاص (مثلاً محیط‌های مرطوب یا صنعتی).
– مارک و برند تولیدکننده: ترانس از برندهای معتبر با کیفیت بیشتر معمولاً قیمت بالاتر دارند.
– هزینه حمل و بسته‌بندی: اندازه و وزن ترانس روی هزینه ارسال و نگه‌داری موثر است.



 14. جمع‌بندی

ترانس ایزوله یکی از قطعات بسیار مهم و حیاتی در انواع مختلف تجهیزات الکتریکی و الکترونیکی است که علاوه بر جداسازی مدارها، حفاظت از دستگاه‌ها و کاربران را نیز تضمین می‌کند. کاربردهای گسترده آن در حوزه‌های پزشکی، آزمایشگاهی، سیستم‌های صنعتی، تجهیزات خانگی، تأمین برق اضطراری و سیستم‌های ارتباطی نشان‌دهنده اهمیت حیاتی آن است. انتخاب ترانس ایزوله مناسب نه تنها از آسیب‌های احتمالی جلوگیری می‌کند بلکه به حفظ کیفیت عملکرد دستگاه‌های حساس کمک می‌کند. نیاز به توجه به پارامترهای فنی، کیفیت ساخت و استانداردهای ایمنی در هنگام خرید می‌تواند مانع از بروز مشکلات و هزینه‌های ناشی از خرابی‌های ناخواسته شود. در نهایت، استفاده از ترانس ایزوله یک سرمایه‌گذاری در حفاظت و سلامت تکنولوژی‌ها و کاربران است که باید مورد توجه جدی قرار گیرد.
