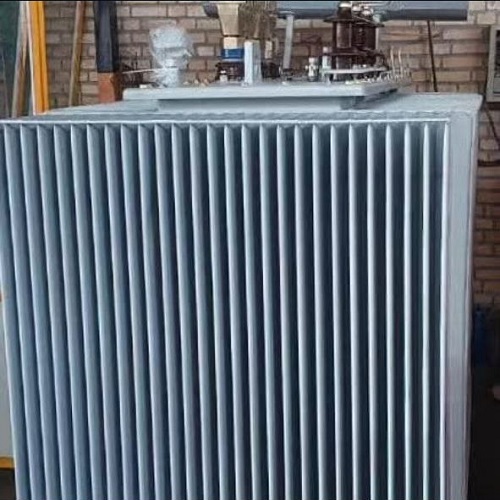

ترانسفورماتور خشک چیست

ترانسفورماتور خشک یا Dry Type Transformer نوعی ترانسفورماتور است که به جای استفاده از روغن یا سایر مایعات عایق، از هوا یا مواد دیگر جامد مانند رزین‌های مخصوص به عنوان عایق استفاده می‌کند. اصلی‌ترین ویژگی آن عدم استفاده از مایعات عایق در فرآیند خنک‌سازی و عایق‌بندی است که باعث می‌شود ایمنی بیشتری در مکان‌های حساس یا محیط‌های خاص وجود داشته باشد.

در این نوع ترانسفورماتور، سیم‌پیچ‌ها و هسته ترانسفورماتور توسط رزین اپوکسی یا مواد عایق دیگر اشباع شده‌اند و در معرض مستقیم روغن یا مایعات قرار ندارند. این ساختار باعث کاهش ریسک بروز آتش‌سوزی و آلودگی محیطی می‌شود.

کاربردهای ترانسفورماتور خشک

– ساختمان‌های بلندمرتبه مسکونی و تجاری جهت تامین برق با امنیت بالا.
– کارخانجات و محیط‌های صنعتی که به دلیل وجود مواد قابل اشتعال یا شرایط خاص نیاز به ترانسفورماتور ضد آتش دارند.
– بیمارستان‌ها و مراکز درمانی که باید از هرگونه آلودگی یا نشتی روغن پرهیز شود.
– پست‌های برق فشار متوسط و فشار ضعیف در فضاهای مسقف یا سرپوشیده که محدودیت فضا و جریان هوا وجود دارد.
– محیط‌های مرطوب یا با دمای متغیر که ترانسفورماتورهای روغنی در آن‌ها کارایی کمتری دارند.
– کاربردهای هوایی و زیرزمینی مانند متروها و تونل‌ها.
– مراکز داده و سیستم‌های ارتباطی به دلیل حساسیت تجهیزات و نیاز به برق پایدار.
– کشتی‌ها و صنایع دریایی که ممنوعیت استفاده از روغن و نیاز به کاهش خطرات آتش‌سوزی اهمیت دارد.

مزایای استفاده از ترانسفورماتور خشک

– ایمنی بالاتر به دلیل عدم وجود روغن و در نتیجه عدم احتمال نشت یا آتش‌سوزی.
– نگهداری کمتر نسبت به ترانسفورماتورهای روغنی نیاز به بازرسی مداوم روغن ندارد.
– دوام و مقاومت بالاتر در برابر شرایط محیطی ناسازگار، مانند رطوبت، گرد و غبار و تغییرات دما.
– طراحی کامپکت و نصب آسان‌تر در فضاهای محدود.
– دوام بالا و مقاوم در برابر ضربه و ارتعاش.
– دوستدار محیط زیست به دلیل عدم استفاده از مواد مضر و خطرناک.
– تمیز و بدون آلودگی، که نیاز به سیستم‌های دفع ویژه را حذف می‌کند.
– قابلیت کارکرد در دمای بالاتر یا شرایط بحرانی.
– پایداری عملکردی بهتر در برابر تغییرات فرکانس و ولتاژ.

مشخصات فنی ترانسفورماتور خشک

– ظرفیت اسمی معمولا از 10 کیلوولت‌آمپر تا چند مگاولت‌آمپر.
– ولتاژ ورودی و خروجی: 400 ولت تا 36 کیلوولت یا بیشتر.
– جنس هسته: ورق‌های فولادی با کیفیت بالا برای بهینه‌سازی تلفات و افزایش بازده.
– عایق‌بندی: رزین اپوکسی، مواد کامپوزیتی یا پلیمرهای ویژه.
– کلاس عایق: معمولا F یا H (درجه حرارتی 155 تا 180 درجه سانتی‌گراد).
– خنک‌کاری: معمولاً هوا خنک (AN یا AF) یا با استفاده از فن در مدل‌های بزرگ‌تر.
– فرکانس کاری: عموماً 50 یا 60 هرتز.
– تلفات توان: کمتر یا برابر ترانسفورماتورهای روغنی متناسب با طراحی و کیفیت.
– جرم و اندازه: به طور کلی بزرگ‌تر و سنگین‌تر نسبت به ترانسفورماتور روغنی هم‌ظرفیت بخاطر عایق‌بندی کامپکت.
– سیستم حفاظت: معمولاً مجهز به پروب‌های دما، سنسورهای ارتعاش، و سیستم‌های هشدار حرارتی.
– کلاس حفاظتی IP: اغلب IP23 تا IP54 برای محافظت در برابر نفوذ گرد و غبار و رطوبت.

نحوه تولید ترانسفورماتور خشک

1. انتخاب مواد اولیه: فولادهای گرید عالی برای هسته و سیم‌های مسی یا آلومینیومی با عایق‌بندی مناسب.
2. ساخت هسته: ورق‌های فولاد سرد نورد شده و جهت‌دار با دقت بالا قالب‌گیری و مونتاژ می‌شوند.
3. سیم‌پیچی: سیم‌ها به صورت دقیق و قرقره‌ای پیچیده شده و سپس تحت اشباع با رزین اپوکسی قرار می‌گیرند که پس از پخت، سخت و مقاوم می‌شوند.
4. تامین مقاومت مکانیکی و حرارتی: پوشش رزین عایق باعث افزایش دوام در برابر حرارت و ضربه می‌شود.
5. مونتاژ نهایی: هسته و سیم‌پیچ‌ها در محفظه ویژه قرار گرفته و با تجهیزات خنک‌کننده و حفاظتی تجهیز می‌شوند.
6. تست کیفی و ایمنی: آزمایش‌های الکتریکی شامل تست ولتاژ بالا، مقاومت عایقی، جریان نشتی و کنترل حرارتی.
7. رنگ‌آمیزی و پوشش حفاظتی برای مقاومت در برابر خوردگی و شرایط محیطی.
8. بسته‌بندی و آماده‌سازی برای حمل به محل نصب.

نحوه نصب و استفاده ترانسفورماتور خشک

– انتخاب محل نصب مناسب: نصب باید در محل‌های خشک، بدون گرد و غبار زیاد و ارتعاش کنترل شده صورت گیرد.
– پایه گذاری محکم: استفاده از پایه‌های مقاوم و لرزه‌گیر برای جلوگیری از انتقال لرزش به ترانس.
– تامین تهویه مناسب: اطمینان از جریان هوا جهت خنک‌کاری طبیعی یا اجباری.
– اتصال به زمین ایمن: برای جلوگیری از ولتاژهای خطرناک و افزایش ایمنی.
– اتصال‌ها و کابل‌ها: رعایت استانداردها در نوع و سایز کابل‌ها و اتصالات برای جلوگیری از افت ولتاژ.
– راه‌اندازی تدریجی: افزایش بار ترانسفورماتور به تدریج و تحت کنترل پارامترهای دما و جریان.
– نظارت پیوسته: کنترل وضعیت دما، صدا، لرزش و هر گونه تغییر غیرعادی.
– تعمیر و نگهداری پیشگیرانه بر مبنای توصیه‌های تولید کننده و بازه‌های زمانی منظم.

نکات مهم در خرید ترانسفورماتور خشک

بررسی دقیق نیاز مصرف و ظرفیت واقعی

قبل از خرید باید اطمینان حاصل شود که ظرفیت ترانسفورماتور (kVA یا MVA) با نیاز شبکه یا سیستم مصرف کننده کاملاً تطبیق دارد. انتخاب ظرفیت نامناسب می‌تواند باعث کاهش عمر مفید و یا افزایش هزینه‌های اضافی شود.

ارزیابی کیفیت مواد و طراحی

– کیفیت ورق‌های فولادی به کار رفته در هسته ترانس مزیت تعیین‌کننده‌ای در راندمان و تلفات دارد.
– نوع رزین عایق و فرآیند اشباع‌سازی باید مورد بررسی دقیق قرار گیرد، به طوری که از مقاومت حرارتی و مکانیکی بالایی برخوردار باشد.
– بررسی نوع و ضخامت عایق سیم‌پیچ‌ها و میزان حفاظت آن‌ها در برابر رطوبت و آلودگی هوا.
– مطابقت با استانداردهای بین‌المللی مانند IEC 60076-11.

گارانتی و خدمات پس از فروش

– تضمین گارانتی معتبر از نظر تعویض قطعات و تعمیرات در بازه زمانی مشخص.
– دسترسی به خدمات فنی و مهندسی پس از فروش.
– امکان دریافت کمک در نصب و آموزش بهره‌برداری.

سازگاری با محیط نصب

– ترانسفورماتوری انتخاب شود که مقاومت لازم را در برابر دمای محیط، رطوبت، گرد و غبار و یا شرایط خاص محیط کاری داشته باشد.
– نوع کلاس حفاظتی (IP) متناسب با محیط در نظر گرفته شود.

ویژگی‌های اضافی و ایمنی

– وجود سنسورهای دما و مدارهای حفاظتی پیشرفته.
– قابلیت اتصال به سیستم مانیتورینگ هوشمند.
– مطابقت با الزامات ایمنی برق و ضد انفجار.

قیمت

قیمت ترانسفورماتور خشک ممکن است بالاتر از ترانس‌های روغنی باشد؛ اما با بررسی مزایا و هزینه‌های نگهداری، این هزینه توجیه‌پذیر می‌شود.

عوامل تاثیرگذار در قیمت ترانسفورماتور خشک

ظرفیت و اندازه ترانسفورماتور

افزایش ظرفیت مستقیماً باعث زیاد شدن مواد اولیه، ابعاد و وزن می‌شود که خود عامل اصلی افزایش قیمت است.

نوع و کیفیت مواد اولیه

– ورق فولادی با کیفیت و مرغوبیتی که موجب کاهش تلفات می‌شود، هزینه بالاتری دارد.
– سیم مس با عایق‌بندی پیشرفته و رزین‌های خاص، به دلیل فرآیند تولید پیچیده، هزینه بیشتری دارند.

فناوری تولید

– استفاده از فناوری‌های روز مانند سیستم‌های اشباع رزین اتوماتیک، و کنترل کیفیت دقیق، هزینه تولید را افزایش می‌دهد.
– طراحی‌های خاص مانند ترانسفورماتورهای مقاوم در برابر لرزش و حرارت.

نوع و کلاس عایق‌بندی

– ترانسفورماتورهای با کلاس عایق‌بندی H نسبت به F هزینه بیشتری دارند.
– عایق‌هایی با مقاومت بالا در برابر شرایط محیطی سخت قیمت را بالاتر می‌برند.

تجهیزات حفاظتی و فن‌آوری‌های جانبی

– وجود سیستم‌های حفاظت از حرارت، ارتعاش، جریان و اتصال کوتاه.
– تجهیز به سیستم‌های هوشمند کنترل و مانیتورینگ.

محل تولید و شرایط اقتصادی

– هزینه نیروی کار، مالیات‌ها و تعرفه‌های واردات در منطقه تولید یا فروش.
– نوسانات قیمت ارز و مواد اولیه مانند مس و فولاد.

خدمات پس از فروش و گارانتی

– ارائه خدمات بلند مدت، تعمیرات سریع و تامین قطعات یدکی بر قیمت تأثیر می‌گذارد.

نحوه نگهداری ترانسفورماتور خشک

بازرسی‌های دوره‌ای و چک‌های بصری

– بازدید فیزیکی مرتب جهت شناسایی ترک‌ها، خوردگی، تغییر رنگ یا هرگونه آسیب مکانیکی.
– بررسی سیم‌پیچ‌ها و اتصالات از نظر سلامت عایقی و محکم بودن اتصالات.

پایش دمای کاری

– استفاده از دماسنج‌ها و سنسورهای الکترونیکی برای ثبت دمای سیم‌پیچ‌ها و اطمینان از کارکرد در رنج مجاز.
– پیشگیری از افزایش دما که موجب کاهش عمر عایق‌ها و خرابی می‌شود.

کنترل و تمیزکاری محیط نصب

– پاک‌سازی گرد و غبار، روغن و ذرات خارجی از روی ترانس.
– اطمینان از جریان مناسب هوا برای خنک‌کاری.

آزمایش‌های الکتریکی دوره‌ای

– اندازه‌گیری مقاومت عایقی بین سیم‌پیچ‌ها و زمین.
– تست ولتاژ عایقی بالا (Hi-Pot Test) جهت اطمینان از صحت عایق‌ها.
– آزمایش نسبت تبدیل ولتاژ و عملکرد تابع حفاظتی.

مدیریت ارتعاش و لرزش

– بررسی اتصالات مکانیکی و پایه‌های نصب برای پیشگیری از آسیب ناشی از لرزش بیش از حد.

نگهداری سیستم‌های حفاظتی

– اطمینان از سلامت سنسورها و مدارهای هشدار دما و جریان.
– جایگزینی به موقع قطعات مصرفی مانند فیوزها و رله‌ها.

مستندسازی

– ثبت کامل کلیه وارسی‌ها، نتایج تست‌ها، تعمیرات و تغییرات انجام شده.

توصیه‌های تخصصی

– آموزش پرسنل به منظور انجام صحیح نگهداری و اقدامات پیشگیرانه.
– طراحی برنامه نگهداری بر اساس شرایط خاص محیطی و بار کاری ترانسفورماتور.

تعمیرات در صورت خرابی ترانسفورماتور خشک

تشخیص دقیق علل خرابی:

اولین گام در تعمیرات، شناسایی علل اصلی خرابی است که معمولاً شامل موارد زیر است:

– خرابی عایق سیم‌پیچ‌ها که موجب نشتی جریان و اتصال کوتاه می‌شود.
– آسیب‌های مکانیکی ناشی از لرزش یا ضربه.
– خشکی بیش از حد یا خستگی ترانسفورماتور به دلیل بارهای ناپایدار.
– اتصالات ضعیف یا شل در ورودی و خروجی.
– خرابی سیستم‌های حفاظتی یا سنسورها.
– آسیب به هسته یا ورق‌های فولادی در اثر شوک‌های الکتریکی.

مراحل تعمیرات تخصصی:

– باز و بررسی ترانسفورماتور در کارگاه تخصصی.
– تعویض یا ترمیم سیم‌پیچ‌ها در صورت سوختگی یا آسیب عایقی جدی.
– اشباع مجدد رزین عایق پس از تعمیرات جهت بازگرداندن مقاومت حرارتی و مکانیکی.
– ترمیم هسته در صورت وجود خوردگی یا آسیب.
– تعویض یا تعمیر سیستم‌های حفاظتی و کنترل دما.
– تعویض قطعات مکانیکی آسیب‌دیده مانند پایه‌ها یا قاب‌ها.
– تست کامل الکتریکی و حرارتی پس از تعمیر قبل از تحویل به مشتری.

نکات مهم در فرایند تعمیرات:

– انجام تعمیرات توسط تیم فنی مجرب و استفاده از تجهیزات پیشرفته.
– اطمینان از استفاده از قطعات اصلی و مواد مشابه با نمونه‌های کارخانه‌ای.
– حفظ استانداردهای ایمنی و جلوگیری از ایجاد خطرات آتش‌سوزی یا برق‌گرفتگی.
– تحلیل شرایط و محیط نصب جهت جلوگیری از بروز مجدد همین مشکلات.
– ارائه گزارش کامل تعمیر به مشتری با توصیه‌های نگهداری بعد از تعمیرات.

نتیجه گیری

ترانسفورماتور خشک با توجه به مزایای ایمنی و زیست محیطی خود نقش بسیار مهمی در صنایع و شبکه‌های توزیع و انتقال برق ایفا می‌کند. شناخت عمیق نکات فنی و عملی درباره تولید، نصب، نگهداری و تعمیر این تجهیزات می‌تواند به افزایش عمر مفید، بهبود کارایی و کاهش هزینه‌های کلی سیستم‌های برقی کمک شایانی نماید. رعایت استانداردها و بهره‌گیری از خدمات پس از فروش حرفه‌ای، کلید موفقیت در استفاده بهینه از این نوع ترانسفورماتورها است.
