مقدمه
چوک ضد تداخل یکی از قطعات کلیدی در بهبود کیفیت سیگنالها و کاهش نویز در مدارهای الکترونیکی است. این قطعه به شکل ویژه طراحی میشود تا اختلالات الکترومغناطیسی (EMI) و نویزهای الکتریکی را به حداقل برساند و از عملکرد بهتر تجهیزات الکترونیکی و مخابراتی اطمینان حاصل کند. متن پیشرو، به بررسی جامع و مفصل درباره چوک ضد تداخل میپردازد و ابعاد مختلف آن را بهطور کامل بررسی میکند.
چوک ضد تداخل چیست

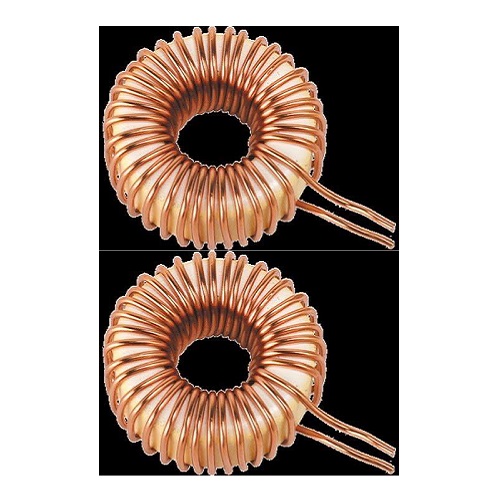

چوک ضد تداخل یا EMI choke، نوعی القاگر (Inductor) است که به منظور کاهش اثرات فرکانسهای مزاحم و بالاتر از فرکانس کاری مدار به کار میرود. این قطعه با ایجاد مقاومت القایی در برابر جریانهای ناخواسته و متغیر سریع، جریانهای نویزی را کاهش میدهد و اجازه میدهد جریان اصلی با کیفیت بهتری جریان پیدا کند. در ساخت آن از هستههای خاصی مانند فریت استفاده میشود تا قابلیت جذب و فیلتر کردن نویزهای الکترومغناطیسی افزایش یابد.
کاربردهای چوک ضد تداخل
– منابع تغذیه سوئیچینگ جهت فیلتر هارمونیکها و نویزهای تولید شده توسط سوییچهای سریع
– تجهیزات ارتباطات مخابراتی برای کاهش تداخل سیگنالهای فرکانس بالا
– کنترلرهای صنعتی و ماشینآلات به جهت کاهش اختلالات الکترومغناطیسی در مدارات کنترل
– مدارهای کامپیوتری و دیجیتال که نویز میتواند سبب عملکرد نامطلوب یا خرابی شود
– تجهیزات صوتی و تصویری برای حفظ کیفیت سیگنال ورودی و خروجی
– سیستمهای برقرسانی و الکترومکانیک جهت حفظ ایمنی شبکه و دستگاههای متصل
– دستگاههای پزشکی که نویز میتواند اثرات خطرناک داشته باشد
– کابلها و مدارهای ورودی و خروجی تجهیزات الکترونیکی به منظور محافظت از دستگاه در برابر تداخلها
مزایای استفاده از چوک ضد تداخل
– کاهش نویزهای الکترومغناطیسی در بردهای الکترونیکی باعث عملکرد پایدارتر مدارات
– افزایش عمر و قابلیت اطمینان تجهیزات با جلوگیری از آسیب ناشی از ولتاژهای گذرا و نویز
– بهبود کیفیت سیگنالها و کاهش خطا در دادهها خصوصاً در سیستمهای مخابراتی و دیجیتال
– کاهش اختلال در سایر تجهیزات متصل به شبکه برق یا سیگنال
– **افزایش بهرهوری و کاهش مصرف انرژی به خاطر عملکرد بهینه منابع تغذیه
– **کاهش هزینههای تعمیر و نگهداری ناشی از خرابیها و اختلالات الکترونیکی
مشخصات فنی چوک ضد تداخل
– مقادیر القایی (Inductance): معمولاً از چند میکروهانری تا میلیهانری بسته به کاربرد
– مقاومت اهمی (DCR): پایین بودن مقاومت اهمی برای جلوگیری از هدررفت انرژی مهم است
– ولتاژ و جریان کاری: تعیین ظرفیت تحمل جریان و ولتاژ دستگاه، بسیار مهم برای انتخاب صحیح
– فرکانس کاری مؤثر: بازه فرکانسی که چوک بیشترین جذب نویز را دارد (گاهاً تا مگا هرتز)
– نوع هسته مغناطیسی: استفاده از هسته فریت، آلیاژهای خاص، یا هستههای ترکیبی برای جذب بهتر EMI
– ابعاد و وزن: بسته به توان و نوع کاربرد متفاوت است
– نوع سیمپیچ و مواد عایقی: انتخاب سیم با کیفیت و عایقبندی مناسب برای دوام و عملکرد مطلوب
– توان تحمل حرارتی: دمای عملیاتی و حداکثر دمای مجاز بدون کاهش کارایی
– میزان تضعیف نویز (Attenuation): مقدار کاهش نویز و تداخل، بر حسب دسیبل (dB)
– حداکثر جریان پیک: توانایی تحمل جریانهای گذرا و لحظهای بدون آسیب
نحوه تولید چوک ضد تداخل
1. طراحی مهندسی: بر اساس نیاز مدار، مقدار القا، جریان، و مشخصات مکانیکی، طرح اولیه چوک ایجاد میشود.
2. انتخاب هسته: هسته فریت یا دیگر مواد مغناطیسی با قابلیت جذب الکترومغناطیسی بالا انتخاب میشود.
3. پیچیدن سیم: سیمهایی با جنس معمولاً مس و عایقبندی قوی، با دقت روی هسته پیچیده میشوند.
4. عایقبندی و پوششدهی: برای محافظت از سیمپیچها، عایقهای مقاوم و روکشهای پلاستیکی یا رزینی به کار میرود.
5. تستهای کیفیت: اندازهگیری مقاومت، القا، میزان تضعیف نویز، و تستهای حرارتی و مکانیکی انجام میگیرد.
6. بستهبندی حرفهای و آمادهسازی برای ارسال به بازار یا نصب در تجهیزات
نحوه استفاده چوک ضد تداخل
– نصب در مسیر ورودی و خروجی برق یا سیگنالها به گونهای که جریانهای نویزی بتوانند از چوک عبور کرده و فیلتر شوند.
– رعایت پلاریته و جهت صحیح نصب برای بهرهمندی از حداکثر کارایی و جلوگیری از آسیب.
– عدم بارگذاری بیش از حد جریان نامی تا دوام و کارایی چوک حفظ شود.
– گزینش چوک با مشخصات فنی مطابق با شرایط کاری و محیطی (مثل دما، رطوبت، فضای محدود)
– رعایت نکات ایمنی هنگام نصب، از جمله قطع برق و استفاده از تجهیزات محافظتی
– اجتناب از نزدیک کردن چوک به اجزای حساس به میدان مغناطیسی یا مدارهای بسیار حساس
– تست عملکرد دورهای در محیط واقعی کارکرد
نکات مهم در خرید چوک ضد تداخل
– مشخصات فنی دقیق و تطابق با نیاز مدار: از جمله مقدار القا، جریان نامی، و فرکانس کاری
– کیفیت ساخت و برند معتبر که نشاندهنده دوام و عملکرد بهتر باشد
– گواهینامهها و استانداردهای کیفیت به ویژه برای کاربردهای صنعتی و حساس
– نوع هسته به کار رفته و جنس مواد اولیه
– دقت در تستهای قبل از ارسال محصول و تضمین خدمات پس از فروش
– توجه به ابعاد و ساختار فیزیکی محصول برای نصب راحت و مناسب
– همخوانی با استانداردهای EMC و سازگاری الکترومغناطیسی تجهیزات شما
– مشاوره با کارشناسان و استفاده از دیتاشیت (Sheet Data) رسمی برای انتخاب بهترین گزینه
– قیمت مناسب در کنار کیفیت بالا برای توجیه اقتصادی خرید
عوامل تاثیرگذار در قیمت چوک ضد تداخل
– میزان جریان و توان چوک: چوکهای با جریان و توان بالا قیمت بیشتری دارند
– جنس و کیفیت هسته مغناطیسی: هستههای فریت با کیفیت بالا هزینه ساخت بالاتری دارند
– نوع سیمپیچی و کیفیت مواد عایقبندی: سیمهای با ضخامت و روکشهای مقاومت بیشتر قیمت را تحت تاثیر قرار میدهند
– روش ساخت و تجهیزات تولیدی استفاده شده: تولیدات صنعتی با کنترل دقیق هزینهبرتر هستند
– برند و اعتبار تولیدکننده: برندهای شناخته شده معمولاً قیمت بالاتری دارند ولی تضمین کیفیت را ارائه میدهند
– تعداد سفارش و حجم خرید: خرید عمده معمولاً با تخفیف و قیمت بهتر همراه است
– امکانات فنی اضافی مانند تحمل دمای بالا، مقاومت در برابر رطوبت و ضد خوردگی
– هزینههای حمل و گمرک در صورت واردات
– نوع بستهبندی و خدمات پس از فروش
نحوه نگهداری چوک ضد تداخل
نگهداری صحیح و درست چوک ضد تداخل نقش حیاتی در حفظ عملکرد و طول عمر آن دارد. موارد کلیدی و مهم به صورت مفصلتر عبارتند از:
محیط مناسب نگهداری و نصب
– نگهداری در محیط خشک، عاری از رطوبت و گرد و غبار برای جلوگیری از خرابی عایقها و زنگزدگی
– حفظ دمای محیط نصب در محدوده مشخص شده توسط کارخانه (معمولاً بین 20 تا 40 درجه سانتیگراد)
– جلوگیری از تماس با مواد شیمیایی خورنده یا نفتی که ممکن است به هسته یا سیمپیچ آسیب رساند
– دور نگه داشتن از میدانهای مغناطیسی قوی خارجی که میتواند عملکرد چوک را مختل کند
– نصب در محلهایی با تهویه مناسب تا گرمای اضافی تولید شده به سرعت دفع شود
بررسیهای دورهای دقیق
– بازرسی ظاهری برای تشخیص ترک خوردگی، سوختگی یا تغییر رنگ
– اندازهگیری منظم مقاومت اهمی و مقدار القایی با ابزار مناسب برای یافتن علائم خرابی
– پایش دمای کاری در زمان استفاده نرمال و تحت بار شدید برای جلوگیری از آسیب حرارتی
– بررسی کیفیت اتصالات الکتریکی و اطمینان از محکم بودن لحیمها و اتصالات
– ثبت نتایج دورهای و برنامهریزی نگهداری پیشگیرانه براساس آن
تمیزکاری اصولی
– استفاده از برس نرم یا هوای فشرده برای پاک کردن گرد و غبار بدون آسیب زدن به سیمها
– عدم استفاده از آب یا حلالهای شیمیایی که ممکن است عایقها را خراب کنند
– اطمینان از خشک بودن کامل قطعه پس از هر تمیزکاری
– جلوگیری از تجمع گرد و غبار در محلهایی که باعث افزایش پارازیت یا خرابی میشود
شرایط ذخیرهسازی
– بستهبندی درون جعبههای ضد ضربه و ضد رطوبت
– محل نگهداری باید عاری از شوک مکانیکی و ارتعاش باشد
– دور نگه داشتن چوک از وسایل الکترومغناطیسی قوی و منابع گرمایی
– حفظ شرایط محیطی مطابق توصیههای تولیدکننده
تعمیرات در صورت خرابی چوک ضد تداخل
تعمیر چوک ضد تداخل امری تخصصی و حساس است که باید با دقت بالا و تکنیکهای خاص انجام شود. در ادامه فرآیند عیبیابی و تعمیر مفصل شرح داده شده است:
علائم خرابی چوک ضد تداخل
– گرم شدن غیر معمول و افزایش دما در هنگام کار
– صدای وزوز، جرقه یا به هم خوردن سیمپیچها
– کاهش چشمگیر یا نوسان مقادیر مقاومت و القایی
– اختلال در عملکرد سیستمهای متصل و افزایش نویز در مدار
– مشاهده سوختگی، تغییر رنگ یا پدید آمدن بوهای غیرعادی
– قطع شدن جریان و یا بروز اتصال کوتاه داخلی
عیبیابی دقیق
– اندازهگیری مقاومت اهمی سیمپیچها و مقایسه با دیتاشیت
– تست مقدار القا با دستگاه LCR متر برای تشخیص آسیب دیدگی
– بررسی عایقبندی و اتصالات با تستهای الکتریکی و بصری
– ارزیابی حرارتی با استفاده از ترموکوپل یا دوربین حرارتی برای مناطق گرم شده
– انجام آزمایش نویز و بررسی تضعیف سیگنالها برای اطمینان از عملکرد صحیح
مراحل و روشهای تعمیر
– پیچیدن مجدد سیمپیچها در صورت آسیب دیدگی با استفاده از سیم و عایق مرغوب
– تعویض یا ترمیم هسته مغناطیسی در صورت وجود شکستگی یا تغییر خاصیت مغناطیسی
– انجام عایقبندی دوباره با رزین یا مواد مناسب برای جلوگیری از ورود رطوبت
– جایگزینی کل واحد چوک در صورت صدمات شدید یا وقتی تعمیر اقتصادی نباشد
– انجام تستهای نهایی از جمله تست جریان، ولتاژ، و تست نویز پیش از نصب مجدد
– ثبت کامل فرآیند تعمیر و مشورت با متخصصین برای پیشگیری از آسیب مجدد
توصیههای مهم تعمیرات
– اجرای تعمیر توسط تکنسینهای ماهر با تجربه کافی
– استفاده از تجهیزات و ابزارهای تخصصی برای اندازهگیری و تعویض
– رعایت نکات ایمنی و برقکشی صحیح در تمام مراحل
– پرهیز از تعمیرهای موقتی و غیر اصولی که طول عمر چوک را کاهش میدهند
– انجام تستهای کارکرد در شرایط محیطی مشابه محل استفاده نهایی
نتیجه گیری
چوک ضد تداخل به عنوان یک قطعه حیاتی در مدارهای الکترونیکی و الکتریکی، نقشی کلیدی در تضمین عملکرد مناسب، افزایش کیفیت سیگنالها و حفاظت تجهیزات دارد. اهمیت شناخت دقیق مشخصات، نحوه انتخاب و نگهداری به همراه تعمیرات تخصصی، تضمین طول عمر این قطعه و کاهش هزینههای احتمالی در آینده را فراهم میکند. انتخاب صحیح، نصب اصولی و مراقبت مداوم، کلید موفقیت در بهرهبرداری از چوک ضد تداخل است.
