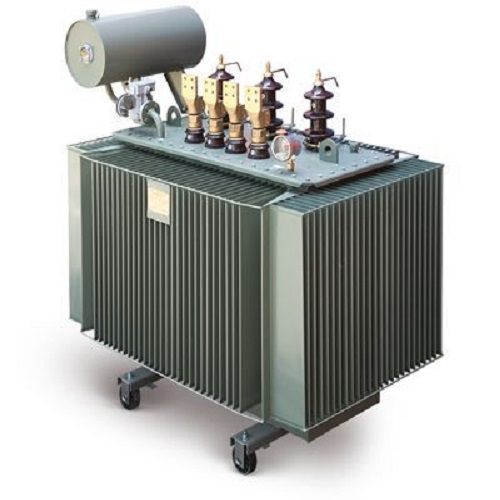

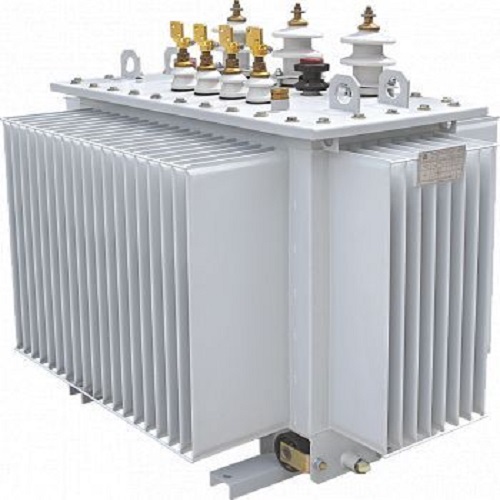

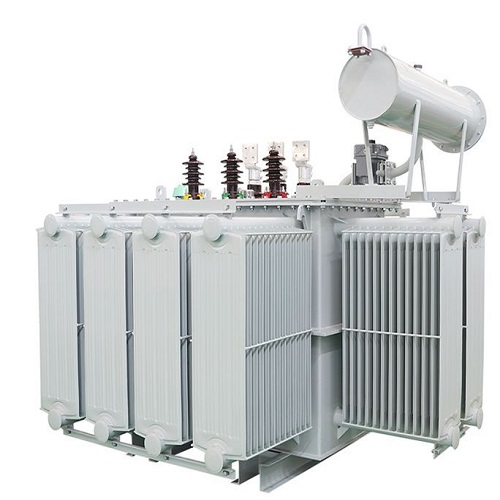

ترانسفورماتور چیست

آشنایی با ترانسفورماتورها، ترانسفورماتور دستگاهی الکتریکی است که برای تغییر سطوح ولتاژ در سیستم‌های انتقال و توزیع برق استفاده می‌شود. این دستگاه با استفاده از اصول القای الکترومغناطیسی، انرژی الکتریکی را بین دو یا چند سیم‌پیچ منتقل می‌کند. ترانسفورماتور شامل دو قسمت اصلی است: سیم‌پیچ اولیه که به منبع برق متصل می‌شود و سیم‌پیچ ثانویه که به بار الکتریکی یا دستگاه مصرف‌کننده متصل می‌گردد.

یکی از ویژگی‌های اصلی ترانسفورماتورها این است که می‌توانند ولتاژ را افزایش یا کاهش دهند، در حالی که فرکانس جریان الکتریکی تغییر نمی‌کند. این قابلیت برای انتقال برق در فواصل طولانی با کمترین اتلاف انرژی حیاتی است.

ترانسفورماتورها در اندازه‌ها و انواع مختلفی وجود دارند، از ترانسفورماتورهای کوچک موجود در لوازم الکترونیکی گرفته تا ترانسفورماتورهای بزرگ در ایستگاه‌های برق. ترانسفورماتورها می‌توانند به صورت سه‌فاز یا تک‌فاز باشند، که در سیستم‌های برق صنعتی و خانگی به کار می‌روند.

گستره کاربردهای ترانسفورماتور شامل صنایع، سیستم‌های توزیع برق، مکان‌های تجاری و مسکونی است. یکی از مزایای عمده ترانسفورماتورها این است که بهره‌وری انرژی بالایی دارند و به کاهش هزینه‌های انتقال برق کمک می‌کنند.

از لحاظ طراحی، ترانسفورماتورها معمولاً دارای هسته آهنی یا فولادی هستند که به بالا بردن کارایی و کاهش تلفات انرژی کمک می‌کند. این دستگاه‌ها به دلیل نداشتن قطعات متحرک، نگهداری ساده‌تر و عمر طولانی‌تری دارند.

در نهایت، ترانسفورماتورها ابزارهای حیاتی در زیرساخت‌های انرژی مدرن هستند و نقش مهمی در تأمین برق پایدار و کارآمد دارند. آنها به طور گسترده‌ای برای تضمین انتقال ایمن و اقتصادی انرژی الکتریکی در سراسر جهان استفاده می‌شوند.

آشنایی با انواع ترانسفورماتورها

ترانسفورماتورها به‌عنوان عناصر حیاتی در سیستم‌های انرژی الکتریکی، در انواع و اشکال مختلفی طراحی و ساخته می‌شوند. که هر یک ویژگی‌ها و کاربردهای خاص خود را دارند. یکی از معروف‌ترین انواع ترانسفورماتورها، ترانسفورماتور قدرت است. که برای انتقال انرژی الکتریکی در فواصل طولانی با ولتاژ بالا به کار می‌رود. و در نیروگاه‌ها و ایستگاه‌های انتقال برق استفاده می‌شود.

ترانسفورماتورهای توزیع یکی دیگر از انواع مهم هستند. که کاهش ولتاژ را برای مصرف در مناطق مسکونی و تجاری انجام می‌دهند. و معمولاً در نزدیکی مصرف‌کنندگان نصب می‌شوند. این ترانسفورماتورها به کارایی و پایداری سیستم‌های توزیع برق کمک می‌کنند.

نوع دیگری از این تجهیزات، ترانسفورماتورهای ایزوله هستند که برای جداسازی بخش‌های مختلف یک سیستم الکتریکی استفاده می‌شوند. و امنیت را افزایش می‌دهند. این دستگاه‌ها به جلوگیری از انتقال مستقیم جریان بین ورودی و خروجی کمک می‌کنند.

ترانسفورماتورهای ابزار دقیق، شامل ترانسفورماتورهای جریان و ولتاژ، در اندازه‌گیری دقیق پارامترهای الکتریکی در تجهیزات حفاظتی و کنترل به کار می‌روند. و نقش حیاتی در نظارت و حفاظت از شبکه‌های برق دارند.

اتو ترانسفورماتورها نیز از دیگر انواع کاربردی هستند. که با داشتن یک سیم‌پیچ مشترک، به کاهش تلفات انرژی و هزینه‌های ساخت کمک می‌کنند. و برای تنظیم دقیق ولتاژ در کاربردهای صنعتی و تجاری محبوبیت دارند.

در محیط‌های صوتی و ارتباطی، ترانسفورماتورهای صوتی و فرکانس رادیویی برای انتقال و تقویت سیگنال‌ها مورد استفاده قرار می‌گیرند و به بهبود کیفیت سیگنال و کاهش تداخلات کمک می‌کنند.

هر نوع ترانسفورماتور با توجه به نیازهای خاص کاربردی، طراحی و استفاده می‌شود و انتخاب مناسب‌ترین نوع آن می‌تواند. به بهینه‌سازی عملکرد و کاهش اتلاف انرژی در سیستم‌های الکتریکی کمک کند. این تنوع در انواع و کاربردهای ترانسفورماتورها، نشان‌دهنده اهمیت راهبردی آنها در تأمین و مدیریت انرژی الکتریکی به‌صورت جهانی است.

اجرای تشکیل دهنده ترانسفورماتور ها

هسته ترانسفورماتور، که معمولاً از ورق‌های نازک فولادی ساخته می‌شود، به عنوان مسیر اصلی برای شار مغناطیسی عمل می‌کند. و به کاهش تلفات انرژی کمک می‌نماید. این هسته با لایه‌های عایق از یکدیگر جدا می‌شوند تا جریان‌های گردابی به حداقل برسند.

سیم‌پیچ‌هایی که دور هسته پیچیده می‌شوند. اجزای اصلی انتقال انرژی الکتریکی هستند. سیم‌پیچ اولیه به منبع ولتاژ متصل است. و سیم‌پیچ ثانویه با بار الکتریکی مرتبط است. این سیم‌پیچ‌ها معمولاً از سیم‌های مسی یا آلومینیومی با پوشش عایق ساخته می‌شوند و تعداد دورهای آنها بستگی به نسبت تبدیل ولتاژ دارد.

عایق‌ها، که می‌توانند از مواد مختلفی مانند کاغذ، لاستیک یا رزین ساخته شوند. وظیفه محافظت از سیم‌پیچ‌ها و جلوگیری از نشتی جریان را بر عهده دارند. این مواد به حفظ ایمنی و کارایی دستگاه کمک می‌کنند.

روغن ترانسفورماتور، در نمونه‌هایی که به خنک‌کنندگی اضافی نیاز دارند. به عنوان میانجی حرارتی و الکتریکی عمل می‌کند. این روغن نه تنها به خنک کردن سیم‌پیچ‌ها و هسته کمک می‌کند. بلکه به عنوان عایق اضافی نیز عمل می‌کند.

محفظه یا تانک ترانسفورماتور، که تمام این اجزا را در بر می‌گیرد، از فلز یا مواد مقاوم دیگری ساخته می‌شود. و به محافظت از دستگاه در برابر آسیب‌های فیزیکی و شرایط محیطی می‌پردازد.

سوئیچ‌ها و رله‌های حفاظتی نیز ممکن است در طراحی ترانسفورماتور برای ایمنی و مدیریت عملکرد قرار داده شوند. این ابزارها تضمین می‌کنند که دستگاه تحت شرایط مختلف به‌صورت ایمن عمل می‌کند. ارائه مانیتورینگ و سنسورهای دما هم در ترانسفورماتورهای پیشرفته‌تر جهت جلوگیری از داغ شدن بیش از حد و افزایش ایمنی معمول است. همه این اجزا به صورت هماهنگ عمل کرده تا ترانسفورماتور بتواند نقش خود را به‌عنوان یک واحد کارآمد در سیستم‌های الکتریکی ایفا کند.

نحوه ساخت ترانسفورماتور

ساخت ترانسفورماتور فرایندی دقیق و فنی است که نیازمند تخصص و استفاده از مواد با کیفیت بالا است. این فرایند با طراحی مهندسی دقیق آغاز می‌شود که در آن مشخصات فنی مانند ولتاژ، ظرفیت، و نوع هسته تعیین می‌شود. پس از تکمیل طراحی. تهیه مواد اولیه از جمله فولاد سیلیکونی برای هسته و سیم‌های مسی یا آلومینیومی برای سیم‌پیچ‌ها انجام می‌شود.

هسته ترانسفورماتور به صورت ورق‌های نازک فولادی آماده و به شکل خاصی لایه‌لایه چیده می‌شود. تا تلفات جریان‌های گردابی را به حداقل برساند. این ورق‌ها با لایه‌های عایق از یکدیگر جدا می‌شوند.

سیم‌پیچ‌ها با ماشین‌های پیچ‌گذاری دقیق به دور هسته پیچیده می‌شوند. تعداد دورهای سیم‌پیچ‌ها بسته به نسبت تبدیل و کاربرد ترانسفورماتور متفاوت است. در این مرحله، دقت در پیچش سیم‌ها و عایق‌بندی آنها بسیار حیاتی است.

پس از آماده‌سازی هسته و سیم‌پیچ‌ها، مونتاژ آنها درون محفظه یا تانک ترانسفورماتور انجام می‌شود. در ترانسفورماتورهای روغنی، محفظه با روغن مخصوص پر می‌شود تا هم اهداف خنک‌کنندگی و هم عایق‌بندی را برآورده کند.

به دنبال مونتاژ، ترانسفورماتور تحت آزمایش‌های دقیق کیفیت و عملکرد قرار می‌گیرد. این آزمایش‌ها شامل تست‌های الکتریکی و مکانیکی برای اطمینان از کارایی صحیح و مطابق با استانداردهای بین‌المللی می‌باشند.

پس از تایید کنترل کیفیت، ترانسفورماتور آماده بسته‌بندی و ارسال به مشتری یا محل نصب می‌شود. در نهایت. نصب و راه‌اندازی ترانسفورماتور در محل انجام می‌شود که شامل اتصال به شبکه، تنظیمات اولیه و بررسی‌های ایمنی است.

رعایت دقت و استفاده از فناوری‌های پیشرفته در تمامی مراحل ساخت، به تولید ترانسفورماتورهایی با عملکرد بهینه، دوام بالا و ایمنی بالا کمک می‌کند. این فرآیند نشان‌دهنده ترکیبی از مهندسی دقیق، علم مواد و فناوری تولید پیشرفته است. که به تولید دستگاه‌هایی با کارایی بالا در کاربردهای مختلف صنعتی و توزیع انرژی الکتریکی منجر می‌شود.

نکات مهم در خرید ترانسفورماتور

خرید ترانسفورماتور نیازمند بررسی و توجه به نکات مهمی است تا اطمینان حاصل شود که تجهیز انتخاب‌شده، نیازهای خاص شما را برآورده می‌کند. اولین نکته مهم، تعیین دقیق نیازها و مشخصات فنی مورد نظر است، مانند ولتاژ ورودی و خروجی، ظرفیت توان و نوع کاربرد (توزیع برق، صنعتی، یا خاص).

کیفیت مواد و ساخت نیز اهمیت فراوانی دارد. انتخاب ترانسفورماتوری که از مواد باکیفیت مانند هسته‌های فولادی سیلیکونی و سیم‌پیچ‌های مسی ساخته شده باشد، به افزایش عمر مفید و کارایی دستگاه کمک می‌کند. همچنین، تطابق با استانداردهای بین‌المللی مانند IEC و IEEE نشان‌دهنده کیفیت بالای محصول است.

بهره‌وری انرژی و کاهش تلفات نیز از فاکتورهای کلیدی محسوب می‌شود، به‌ویژه در کاربردهایی که هزینه‌های انرژی مهم هستند. ترانسفورماتورهایی با راندمان بالا می‌توانند به کاهش هزینه‌های عملیاتی کمک کنند.

در نظر گرفتن ابعاد و وزن، به‌خصوص در فضاهای محدود نصب، اهمیت دارد. اطمینان حاصل کنید که فضای کافی برای نصب و سرویس دوره‌ای در محل مدنظر وجود دارد.

خدمات پس از فروش و گارانتی از دیگر مواردی است که باید مدنظر قرار گیرد. انتخاب تولیدکنندگان یا توزیع‌کنندگانی که خدمات پس از فروش قوی و گارانتی‌های طولانی‌مدتی ارائه می‌دهند، می‌تواند امنیت سرمایه‌گذاری شما را تضمین کند.

همچنین، هزینه‌های اولیه و مقایسه آن با بودجه موجود، به‌علاوه توجه به هزینه‌های نگهداری و تعمیرات در طول عمر دستگاه، می‌تواند در تصمیم‌گیری نهایی اثرگذار باشد.

در نهایت، توصیه می‌شود نظرات و تجربیات کاربران دیگر و مشاوره با متخصصان را در نظر گرفته تا انتخابی درست و مطمئن داشته باشید. انتخاب و خرید ترانسفورماتور با رعایت این نکات می‌تواند به کارایی بهینه و طول عمر دستگاه در کاربردهای مختلف کمک کند.

قیمت فروش ترانسفورماتور

قیمت فروش ترانسفورماتور تحت تاثیر عوامل مختلفی قرار دارد که می‌تواند از یک مدل به مدل دیگر متفاوت باشد. یکی از اصلی‌ترین عوامل، ظرفیت توان یا Rated Power ترانسفورماتور است. ترانسفورماتورهایی با توان بالا معمولاً هزینه بیشتری دارند به دلیل مواد بیشتری که در ساخت آنها به کار می‌رود و تکنولوژی پیچیده‌تری که نیاز دارند.

نوع ترانسفورماتور نیز بر قیمت آن تأثیرگذار است؛ به عنوان مثال، ترانسفورماتورهای روغنی ممکن است قیمتی متفاوت نسبت به نوع خشک داشته باشند، چرا که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. استفاده از مواد با کیفیت بالا، مانند سیم‌های مسی با خلوص بالا و هسته‌های فولادی سیلیکونی با راندمان بالا، می‌تواند قیمت را افزایش دهد. این مواد باعث بهبود کارایی و عمر مفید دستگاه می‌شوند.

علاوه بر این، برند و تولیدکننده نیز نقش مهمی در تعیین قیمت ایفا می‌کند. برندهای معتبر با سابقه طولانی در تولید تجهیزات الکتریکی معمولاً قیمتی بالاتر دارند، اما این هزینه ممکن است با کیفیت بالاتر و خدمات پس از فروش بهتر توجیه شود.

هزینه‌های مرتبط با حمل و نصب نیز می‌تواند بر قیمت نهایی تأثیرگذار باشد. برای ترانسفورماتورهای بزرگ و سنگین، این هزینه‌ها می‌تواند بخش قابل توجهی از کل قیمت باشد.

نوسانات بازار مواد اولیه مانند مس و فولاد و همچنین شرایط اقتصادی و سیاسی ممکن است بر قیمت‌گذاری ترانسفورماتورها تأثیر منفی یا مثبت بگذارد. همچنین، رعایت الزامات زیست‌محیطی و بهره‌وری انرژی که ممکن است نیاز به تکنولوژی‌های پیشرفته‌تر و مواد خاص داشته باشد، می‌تواند ارزش افزوده‌ای را به قیمت اضافه کند.

در نهایت، از آنجایی که خرید ترانسفورماتور یک سرمایه‌گذاری بلندمدت است، توصیه می‌شود که علاوه بر قیمت، به کارایی، طول عمر، و افق‌های نگهداری و تعمیرات نیز توجه شود تا انتخابی بهینه و اقتصادی انجام شود.

نحوه نصب و نگهداری از ترانسفورماتور

نصب و نگهداری صحیح ترانسفورماتور برای حفظ کارایی و ایمنی آن از اهمیت ویژه‌ای برخوردار است. فرآیند نصب با انتخاب موقعیت مناسب آغاز می‌شود؛ محیط باید دارای تهویه کافی بوده و دور از رطوبت و گرد و غبار باشد تا دستگاه تحت تأثیر عوامل محیطی قرار نگیرد.

هنگام نصب، ترانسفورماتور باید به صورت محکم بر روی پایه‌های ثابت و مقاوم قرار گیرد. اطمینان از صحت اتصال‌های الکتریکی و مکانیکی بسیار حائز اهمیت است؛ تمامی اتصالات باید محکم و عایق‌بندی شده باشند تا از خطرات احتمالی ناشی از اتصال کوتاه جلوگیری شود.

یکی از مراحل مهم، تست عملکردی پس از نصب است. این تست شامل بررسی ولتاژ خروجی، جریان، و عملکرد حفاظتی ترانسفورماتور می‌شود تا از صحت عملکرد آن اطمینان حاصل شود.

برای نگهداری بهینه، باید برنامه‌ریزی برای بازرسی‌های منظم و سرویس دوره‌ای را انجام دهید. این بازرسی‌ها می‌تواند شامل چک کردن نشتی روغن، بررسی سلامت بوشینگ‌ها، تمیز کردن ترمینال‌ها و پایانه‌ها و توجه به هرگونه صدای غیرعادی یا افزایش دما باشد.

در صورت استفاده از ترانسفورماتورهای روغنی، باید سطح و کیفیت روغن به طور منظم چک شود. همچنین، تمیز کردن سیستم‌های خنک‌کننده و اطمینان از عملکرد صحیح آنها به جلوگیری از داغ شدن بیش از حد دستگاه کمک می‌کند.

باید از تمامی تغییرات و سرویس‌های انجام شده مستنداتی تهیه کرد تا در صورت نیاز به اطلاعات دقیق و تاریخچه عملکرد دستگاه، به این سوابق مراجعه شود.

آموزش کارکنان و بهره‌برداران نیز بخش مهمی از نگهداری محسوب می‌شود، تا در مواقع اضطراری یا هنگام بروز خطاها بتوانند به سرعت و با دقت عمل کنند. در نهایت، رعایت دستورالعمل‌های سازنده و استانداردهای ایمنی به افزایش طول عمر و کارایی ترانسفورماتور کمک می‌کند.
