مقدمه

ترانسفورماتور هسته فرومغناطیس آهنی یکی از مهم‌ترین و پرکاربردترین قطعات الکترومکانیکی در صنعت برق و الکترونیک است که برای انتقال انرژی الکتریکی بین دو یا چند مدار با تغییر سطح ولتاژ و جریان به کار می‌رود. استفاده از هسته فرومغناطیس آهنی نقش تعیین‌کننده‌ای در بهبود کارایی، کاهش تلفات و افزایش بهره‌وری ترانسفورماتور دارد. در ادامه به طور مفصل ترانسفورماتورهای هسته آهنی، کاربردها، مزایا، مشخصات، نحوه تولید، نصب، نکات خرید، عوامل قیمت، نگهداری و تعمیرات و موضوعات مرتبط پرداخته خواهد شد.

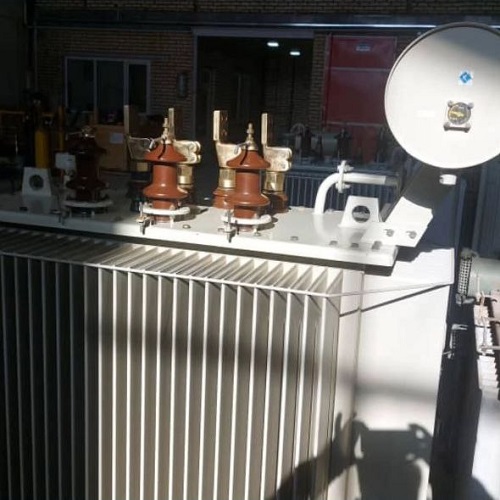

ترانسفورماتور هسته فرومغناطیس آهنی چیست

ترانسفورماتور قطعه‌ای است با دو یا چند سیم‌پیچ با هسته آهنی فرومغناطیس که انرژی الکتریکی را از یک مدار به مدار دیگر از طریق القای الکترومغناطیسی منتقل می‌کند. هسته فرومغناطیس آهنی معمولاً از ورق‌های نازک فولادی سیلیکونی یا آلیاژی با ویژگی‌های مغناطیسی خاص ساخته می‌شود تا داشتن خواص مغناطیسی مطلوب مثل نفوذپذیری بالا و هیسترزیس کم تضمین شود.

کاربردهای ترانسفورماتور هسته فرومغناطیس آهنی

– انتقال و توزیع برق در شبکه‌های ولتاژ متوسط و پایین
– کاهش یا افزایش ولتاژ در تجهیزات صنعتی و خانگی
– ایزوله کردن مدارها برای ایمنی الکتریکی
– تغذیه تجهیزات الکترونیکی و الکتریکی
– استفاده در منابع تغذیه و مبدل‌ها
– کنترل جریان و ولتاژ در مدارات الکتریکی
– کاربردهای خاص مثل ترانس جریان و ترانس ولتاژ در حفاظت و اندازه‌گیری

مزایای استفاده

– افزایش بهره‌وری انرژی با کاهش تلفات به دلیل خواص مغناطیسی مناسب هسته فریمتقنیسی
– کاهش اندازه و وزن دستگاه نسبت به هسته‌های دیگر به علت کارایی بالاتر
– عملکرد پایدار در انواع بار و فرکانس
– دوام و طول عمر بالا در شرایط محیطی مختلف
– سرعت پاسخ مطلوب در تغییرات سیگنال
– ایمنی بالا به دلیل جداسازی جریان‌های ورودی و خروجی
– هزینه ساخت و نگهداری مناسب
– قابلیت عملکرد در بازه وسیعی از شرایط ولتاژ و جریان

مشخصات و ساختار فنی ترانسفورماتور هسته فرومغناطیس آهنی

– هسته: ساخته شده از ورق‌های فولادی سیلیکونی یا آلیاژهای مخصوص به ضخامت کمتر از 0.35 میلی‌متر که لایه‌لایه با عایق جدا شده‌اند تا جریان‌های گردابی کاهش یابد.
– سیم‌پیچ‌های اولیه و ثانویه: از سیم‌های مسی یا آلومینیومی با روکش عایق و پالایش شده جهت هدایت جریان.
– اندازه و ابعاد: بسته به توان، ولتاژ و کاربرد، از چند سانتی‌متر تا چند متر متغیر است.
– ظرفیت توان: از چند وات تا مگاوات با توجه به طراحی.
– مقاطع جریان مغناطیسی: معمولا دارای شکل‌های E یا EI برای توزیع مناسب میدان.
– سطح عایق‌بندی: منطبق بر استانداردهای بین‌المللی برای اطمینان از امنیت و عملکرد.
– میزان تلفات: تقسیم به تلفات هسته (هیسترزیس و جریان گردابی) و تلفات مسی.
– دمای کاری: معمولاً تا 105 درجه سانتی‌گراد یا بیشتر و دارای کلاس‌های حرارتی مختلف.

نحوه تولید ترانسفورماتور هسته فرومغناطیس آهنی

1. آماده‌سازی هسته: انتخاب ورق‌های فولادی سیلیکونی مرغوب، برش و لایه‌لایه کردن با پوشش عایق.
2. شکل‌دهی هسته: مونتاژ ورق‌ها به شکل دلخواه (E، EI یا هسته حلقوی).
3. سیم‌پیچی اولیه و ثانویه: استفاده از سیم مسی لعاب‌دار و دستگاه‌های سیم‌پیچی دقیق.
4. عایق‌کاری بین سیم‌پیچ‌ها: به منظور جلوگیری از اتصال کوتاه.
5. مونتاژ و ثابت‌سازی سیم‌پیچ‌ها به هسته: با مواد چسبنده یا قالب‌های نگهدارنده.
6. آزمون‌های اولیه شامل تست مقاومت عایقی، تست ولتاژ نشتی، بررسی اندوکتانس و سایر مشخصات.
7. پوشش‌دهی و محافظت نهایی: با رزین، رنگ صنعتی یا کپسوله کردن.
8. بسته‌بندی و آماده‌ارسال

نحوه نصب ترانسفورماتور هسته فرومغناطیس آهنی

– انتخاب محل نصب با تهویه مناسب و جلوگیری از جمع شدن گرد و غبار.
– رعایت جهت نصب بر اساس نقشه سازنده (سطح نصب، فاصله از سایر تجهیزات).
– قرقره کردن به وسیله پیچ و مهره روی شاسی یا براکت استاندارد.
– اتصال صحیح سیم‌های ورودی و خروجی طبق دیاگرام فنی.
– رعایت ایمنی هنگام سیم‌بندی و برق‌دار کردن.
– استفاده از محافظ‌ها و فیوزهای حفاظتی مطابق با مشخصات فنی.
– انجام تست‌های عایق و عملکرد پس از نصب نهایی.

نکات مهم در خرید ترانسفورماتور هسته فرومغناطیس آهنی

– بررسی دقیق مشخصات توان و ولتاژ متناسب با نیاز پروژه.
– اطمینان از کیفیت مواد اولیه و استانداردهای ساخت (مانند IEC، IEEE).
– انتخاب تولیدکننده معتبر با سابقه و خدمات پس از فروش قوی.
– رصد نرخ تلفات و راندمان اعلام شده توسط سازنده.
– توجه به کلاس حرارتی و محیط نصب (رطوبت، دما، ارتعاش).
– مقایسه قیمت با توجه به کیفیت و مشخصات فنی.
– گرفتن نمونه تست برای اطمینان یا بازدید حضوری از خط تولید.
– توجه به ابعاد و وزن برای انطباق با فضای نصب.
– سوال درباره گارانتی و خدمات تعمیرات.

عوامل تاثیرگذار بر قیمت ترانسفورماتور هسته فرومغناطیس آهنی

– کیفیت و نوع مواد اولیه (فلز هسته، مس سیم‌پیچ، عایق‌ها).
– ظرفیت توان و ابعاد ترانسفورماتور که مستقیماً بر مقدار فلز و سیم مورد نیاز اثر دارد.
– پیچیدگی طراحی و ویژگی‌های خاص مانند ترانس‌فورماتورهای جریان یا جداکننده.
– استانداردها و گواهینامه‌ها که هزینه تست‌ها و تضمین کیفیت را بالا می‌برد.
– تکنولوژی تولید و سطح اتوماسیون خطوط مونتاژ.
– حمل و نقل و هزینه‌های لجستیک خصوصاً در واردات.
– درخواست بازار و حجم خرید که می‌تواند تخفیف‌دهی را دستخوش تغییر کند.
– نوسانات قیمت مواد اولیه بازار جهانی مثل قیمت مس و فولاد.

نگهداری ترانسفورماتور هسته فرومغناطیس آهنی

نگهداری صحیح و منظم ترانسفورماتورهای هسته فرومغناطیس آهنی برای تضمین عملکرد، طول عمر و جلوگیری از خرابی‌های احتمالی حیاتی است. موارد زیر اهمیت ویژه دارند:

– بازرسی‌های دوره‌ای: بررسی وضعیت فیزیکی هسته و سیم‌پیچ‌ها، شناسایی پوسیدگی، ترک خوردگی یا زنگ زدگی.
– گردگیری و پاک‌سازی: حذف گرد و غبار، روغن و آلاینده‌ها روی سطح ترانسفورماتور.
– بررسی حرارتی: پایش دمای قطعات با ترموکوپل یا حرارت‌سنج مادون قرمز تا از افزایش غیرطبیعی دما جلوگیر شود.
– تست‌های عایق: آزمایش مقاومت عایقی سیم‌پیچ‌ها با میگر و تست‌های ولتاژ فشار قوی جهت اطمینان از عدم نفوذ رطوبت.
– کنترل ارتینگ: اطمینان از اتصال صحیح به زمین برای حفاظت از تجهیزات و پرسنل.
– رعایت نکات ایمنی برق: قطع جریان ترانسفورماتور در هنگام تعمیرات یا بازرسی.
– نگهداری در محیط خشک و مناسب: جلوگیری از نفوذ رطوبت و مواد خورنده.
– بررسی لرزش‌های غیرمعمول: لرزش‌های اضافی می‌تواند نشانه نقص مکانیکی باشد.

نگهداری دقیق و ثبت کامل گزارشات روش‌های بهینه مراقبت را ساده و هدفمند می‌کند.

تعمیرات تخصصی ترانسفورماتور هسته فرومغناطیس آهنی

ترانسفورماتورهای هسته آهنی در صورت بروز خرابی دارای پیچیدگی در تعمیر هستند، اما با روش‌های استاندارد می‌توان طول عمر مفید آن‌ها را افزایش داد.

شناسایی مشکلات رایج:

– سوختن سیم‌پیچ‌ها یا اتصالات لحیمی
– آسیب مکانیکی به هسته یا سیم‌پیچ
– عایق‌بندی خراب یا فرسوده
– تلفات اضافه به علت خوردگی یا اشکال هسته
– افزایش دمای غیرطبیعی و کارکرد نامناسب
– آسیب ناشی از شوک الکتریکی یا تغییرات ولتاژ

مراحل تعمیر:

1. تشخیص دقیق مشکل با استفاده از تجهیزات تست الکتریکی و حرارتی.
2. تخلیه کامل بار و ایزولاسیون ترانسفورماتور.
3. بازکردن ترانس و جداسازی سیم‌پیچ‌ها و هسته در صورت نیاز.
4. تعویض یا تعمیر سیم‌پیچ‌ها: دوباره سیم‌پیچی با سیم مرغوب و مطابق با مشخصات فنی.
5. ترمیم هسته فرومغناطیس اگر آسیب مکانیکی دیده باشد.
6. عایق‌بندی مجدد با مواد مخصوص برای جلوگیری از خرابی مجدد.
7. بازرسی و تست نهایی شامل تست مقاومت، ولتاژ عایقی و تست ولتاژ عملیاتی.
8. بازسازی ساختار محافظ و پوشش‌های خارجی.
9. کالیبراسیون و نصب مجدد.

نکات کلیدی در تعمیر

– استفاده از تجهیزات پیشرفته و مواد با کیفیت بالا.
– رعایت استانداردهای بین‌المللی تعمیرات ترانسفورماتورها.
– دقت در بازسازی هسته و سیم‌پیچ جهت حفظ ویژگی‌های مغناطیسی.
– ثبت کامل مراحل تعمیر جهت مدیریت بهتر چرخه عمر.

روندهای نوین توسعه ترانسفورماتور هسته آهنی

با پیشرفت فناوری، ترانسفورماتورهای هسته فرومغناطیس آهنی بهبودهای چشمگیری شامل مواد جدید با نفوذپذیری بهتر، عایق‌های پیشرفته، کاهش تلفات هسته و مسی، و طراحی‌های بهینه شده برای کاهش وزن و حجم یافته‌اند. همچنین کاربردهای نوظهور در سیستم‌های هوشمند، انرژی‌های تجدیدپذیر و تجهیزات الکترونیکی پیچیده، توسعه سیستم‌های ترانسفورماتور با ویژگی‌های خاص مثل عملکرد در فرکانس بالا، خنک‌کاری بهبود یافته و یکپارچه‌سازی الکترونیک قدرت را سرعت بخشیده است.

جمع‌بندی

ترانسفورماتورهای هسته فرومغناطیس آهنی ستون اصلی انتقال و تبدیل انرژی الکتریکی در صنایع مختلف هستند. آشنایی کامل با ساختار، عملکرد، روش تولید و نصب و همچنین نکات مهم در خرید و تعمیرات به کارشناسان کمک می‌کند تا از حداکثر کارایی و دوام این قطعه مهم بهره ببرند. نگهداری و تعمیرات منظم و اصولی سلامت تجهیزات را تضمین می‌کند و به کاهش هزینه‌ها و جلوگیری از توقف‌های ناخواسته در سیستم‌های برقی می‌انجامد. آینده این دستگاه‌ها همراه با نوآوری‌های تکنولوژیکی، مواد پیشرفته و طراحی‌های هوشمندانه، وعده عملکردی بهینه‌تر، کارآمدتر و سازگارتر با محیط زیست را می‌دهد.
