مقدمه

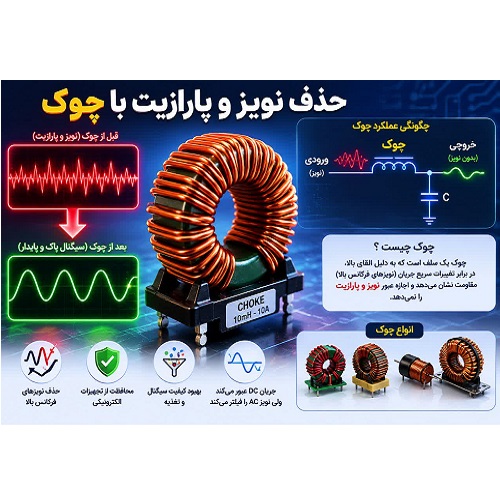

چگونگی حذف نویز و پارازیت با استفاده از چوک‌،     در دنیای پرشتاب الکترونیک مدرن، جایی که سیگنال‌های دیجیتال با فرکانس‌های گیگاهرتزی و ولتاژهای بسیار پایین در کنار هم عمل می‌کنند، «پاکی» سیگنال و تمیزی طیف فرکانسی، مرز باریک میان عملکرد صحیح و شکست کامل سیستم است. یکی از قدیمی‌ترین، در عین حال قدرتمندترین و در بسیاری از موارد، غیرقابل‌تعویض‌ترین ابزارها در این مبارزه بی‌پایان با نویز، قطعه‌ای ساده به نظر می‌رسد اما عملکردی پیچیده دارد: سلف یا چوک (Choke).

اگرچه امروزه تکنولوژی‌های پیشرفته‌ای مانند فیلترهای دیجیتال و مدارهای جبران‌ساز ظهور کرده‌اند، اما چوک‌ها به دلیل ماهیت فیزیکی و آنالوگ خود، همچنان ستون فقرات فیلتراسیون فرکانسی در منابع تغذیه، مخابرات، خودرو و صنایع سنگین باقی مانده‌اند. این مقاله با رویکردی جامع و فنی، به بررسی چگونگی حذف نویز و پارازیت با استفاده از چوک‌ها می‌پردازد؛ از مبانی فیزیکی و مدلسازی آن‌ها گرفته تا انواع مختلف، روش‌های طراحی فیلتر، چالش‌های عملی و راهکارهای نوین در مدیریت نویز.

۱. ماهیت فیزیکی چوک و مکانیسم حذف نویز

برای درک اینکه چوک چگونه نویز را حذف می‌کند، ابتدا باید به اصل کارکرد آن بازگردیم. یک سلف (Inductor) یا چوک، قطعه‌ای است که انرژی را در قالب یک میدان مغناطیسی ذخیره می‌کند. رفتار اصلی آن در مقابل تغییرات جریان تعریف می‌شود: سلف در برابر تغییرات ناگهانی جریان مقاومت نشان می‌دهد (قانون فاراده و لنز). این ویژگی به آن اجازه می‌دهد تا جریان‌های DC (مستقیم) را با کمترین مقاومت عبور دهد، اما در برابر جریان‌های AC (متناوب) یا فرکانس‌های بالا که معمولاً حامل نویز و پارازیت هستند، امپدانس بالایی ایجاد می‌کند.

امپدانس یک سلف از رابطه ZL​=jωL به دست می‌آید، که در آن $\omega$ فرکانس زاویه‌ای و $L$ اندوکتانس است. همان‌طور که مشاهده می‌شود، با افزایش فرکانس نویز ($\omega$)، امپدانس سلف (ZL​) افزایش می‌یابد. این افزایش امپدانس به معنای ایجاد یک «مسدودکننده» برای فرکانس‌های بالا است. بنابراین، وقتی یک سیگنال مخلوط از DC و نویزهای فرکانس بالا از یک چوک عبور می‌کند، بخش DC به راحتی عبور می‌کند، اما بخش نویز با برخورد به امپدانس بالای چوک، تضعیف شده یا مسدود می‌گردد.

با این حال، در دنیای واقعی، سلف‌ها ایده‌آل نیستند. هر سلفی دارای مقاومت سری داخلی (DCR) و ظرفیت خازنی پارازیتی بین پیچ‌های سیم (Parasitic Capacitance) است. این پارازیت‌ها باعث می‌شوند که سلف در فرکانس‌های بسیار بالا رفتار خازنی پیدا کند و عملاً نویزهای فوق‌العاده فرکانس بالا را عبور دهد. این نقطه‌ای است که مهندسان باید با دقت بالا مدل‌های غیرایده‌آل را در نظر بگیرند.

۲. انواع چوک‌ها و کاربرد آن‌ها در حذف نویزهای مختلف

انتخاب نوع چوک برای حذف نویز، به شدت به ماهیت نویز (فرکانس، دامنه، شکل موج) و کاربرد مدار بستگی دارد. به طور کلی، چوک‌ها به دسته‌های اصلی زیر تقسیم می‌شوند:

الف) چوک‌های هسته‌ای (Core Chokes)

این چوک‌ها دارای هسته‌ای از جنس آهن، فولاد سیلیکونی یا مواد مغناطیسی نرم هستند.

• کاربرد: حذف نویزهای فرکانس پایین تا متوسط (LF/MF) در منابع تغذیه سوئیچینگ، مبدل‌های DC-DC و ترانسفورماتورها.
• مکانیسم: هسته مغناطیسی باعث افزایش قابل توجه اندوکتانس می‌شود. این نوع چوک‌ها برای مسدود کردن نویزهای ناشی از سوئیچینگ (معمولاً بین ۱۰ کیلوهرتز تا چند مگاهرتز) عالی هستند.
• چالش: اشباع مغناطیسی. اگر جریان DC از حد مشخصی عبور کند، هسته اشباع شده و خاصیت سلفی خود را از دست می‌دهد، در نتیجه نویز را حذف نمی‌کند.

ب) چوک‌های فریت (Ferrite Beads/Chokes)

این قطعات در واقع مقاومت‌های وابسته به فرکانس هستند که در فرکانس‌های بالا تبدیل به مصرف‌کننده انرژی می‌شوند.

• کاربرد: حذف نویزهای فرکانس بالا (HF) و رادیویی (RFI) در خطوط داده، پاور پین‌های میکروکنترلرها، و کابل‌های اتصال.
• مکانیسم: در فرکانس‌های پایین، رفتار خازنی/سلفی خفیفی دارند، اما در فرکانس‌های رزونانس، مقاومت فعال (Real Impedance) آن‌ها به شدت افزایش می‌یابد و انرژی نویز را به صورت حرارت دفع می‌کنند.
• مزیت: عدم اشباع در برابر جریان DC بالا و هزینه بسیار پایین.

ج) چوک‌های جریان مشترک (Common Mode Chokes – CMC)

این یکی از حیاتی‌ترین انواع چوک‌ها برای حذف پارازیت‌های الکترومغناطیسی (EMI) است.

• کاربرد: در پورت‌های USB، شبکه‌های Ethernet، کابل‌های برق و مخابرات.
• مکانیسم: از دو سیم‌پیچ استفاده می‌کند که روی یک هسته مشترگی پیچیده شده‌اند. سیگنال‌های مفید (دیفرنسیل) از سیم‌ها در جهت مخالف جریان می‌کشند و میدان‌های مغناطیسی آن‌ها یکدیگر را خنثی می‌کنند، بنابراین اندوکتانس ناچیزی برای سیگنال مفید ایجاد می‌شود. اما نویزهای حالت مشترک (که در هر دو سیم هم‌فاز هستند)، میدان‌های مغناطیسی یکسان ایجاد کرده و امپدانس بسیار بالایی را تجربه می‌کنند.
• نتیجه: نویزهای مشترک (Common Mode Noise) که عامل اصلی تشعشعات الکترومغناطیسی هستند، به شدت تضعیف می‌شوند.

۳. طراحی فیلترهای L-C و L-C-L برای حذف بهینه نویز

استفاده تکی از چوک به ندرت کافی است. برای حذف موثر نویز، چوک‌ها معمولاً در ترکیب با خازن‌ها استفاده می‌شوند تا فیلترهای مرتبه بالاتر را تشکیل دهند.

فیلتر LC (پایه)

ساده‌ترین ساختار، اتصال سری چوک و اتصال خازن به زمین (شانت) است.

• عملکرد: چوک نویزهای فرکانس بالا را مسدود می‌کند و خازن مسیر کوتاهی برای فرکانس‌های بالا به زمین ایجاد می‌کند.
• نکته طراحی: فرکانس برش (Cutoff Frequency) این فیلتر از رابطه fc​=2πLC​1​ به دست می‌آید. باید دقت کرد که فرکانس نویز هدف، بالاتر از fc​ باشد.
• چالش: اگر بار مدار خازنی باشد، ممکن است نوسانات ایجاد کند. همچنین، خازن‌های الکترولیتیک در فرکانس‌های بالا رفتار ایده‌آل ندارند و باید از خازن‌های سرامیکی (MLCC) در کنار آن‌ها استفاده شود.

فیلتر CLC یا Pi Filter (برای حذف نویزهای شدید)

این ساختار شامل یک خازن ورودی، یک چوک سری و یک خازن خروجی است (شکل حرف یونانی Pi).

• مزیت: نرخ کاهش (Roll-off) بسیار بالاتری دارد (۴۰ دسی‌بل بر دهه). این یعنی نویزها را با شیب تندتری حذف می‌کند.
• کاربرد: در ورودی منابع تغذیه حساس، مدارهای صوتی Hi-Fi و تجهیزات پزشکی که نویزهای بسیار ضعیف نیز می‌توانند عملکرد را مختل کنند.
• چالش: ولتاژ استارت‌آپ (Inrush Current). وقتی مدار خاموش و روشن می‌شود، خازن‌ها مانند اتصال کوتاه عمل می‌کنند و جریان لحظه‌ای بسیار بالایی از منبع می‌کشند. چوک در اینجا به محدود کردن این جریان کمک می‌کند، اما نیاز به مدارهای محدودکننده جریان (Soft-start) دارد.

فیلترهای مرتبه بالاتر و چندمرحله‌ای

در کاربردهای نظامی، هوافضا و مخابرات پیشرفته، از چندین مرحله فیلتر LC متوالی استفاده می‌شود. هر مرحله با تنظیم مقادیر L و C متفاوت، پهنه باند خاصی از نویز را حذف می‌کند. این روش اجازه می‌دهد تا طیف وسیعی از نویزها، از فرکانس‌های سوئیچینگ منابع تغذیه تا هارمونیک‌های بالا و نویزهای رادیویی، به صورت همزمان حذف شوند.

۴. چالش‌های عملی در انتخاب و پیاده‌سازی چوک

با وجود سادگی ظاهری، انتخاب و خرید چوک مناسب پیچیدگی‌های مهندسی زیادی دارد.

الف) اثر اشباع مغناطیسی (Saturation)

همان‌طور که ذکر شد، اگر جریان DC عبوری از چوک بیش از جریان اشباع (Isat​) باشد، هسته مغناطیسی اشباع شده و اندوکتانس به شدت کاهش می‌یابد. در این حالت، چوک دیگر نویز را حذف نمی‌کند و حتی ممکن است به دلیل کاهش امپدانس، جریان‌های نوسانی بیشتری را به مدار تزریق کند.

• راهکار: همیشه باید نمودارهای ارائه شده توسط سازنده (Inductance vs. DC Current) بررسی شود و حاشیه ایمنی (Derating) مناسب در نظر گرفته شود. برای مدارهایی با جریان DC بالا، استفاده از چوک‌های هوا‌هسته (Air Core) که اشباع نمی‌شوند اما اندوکتانس کمتری دارند، یا چوک‌های فریت با هسته‌های مخصوص ضروری است.

ب) مقاومت سری DC (DCR) و تلفات توان

چوک‌ها سیم‌پیچی دارند که مقاومت الکتریکی دارد. این مقاومت باعث افت ولتاژ و تولید حرارت می‌شود.

• تأثیر: در مدارهای با ولتاژ پایین (Low Voltage) و جریان بالا (مانند پردازنده‌های مرکزی CPU که با ۱ ولت و ۵۰ آمپر کار می‌کنند)، حتی یک اهم مقاومت می‌تواند ۵۰ وات توان تلف کند!
• راهکار: استفاده از سیم‌های با مقطع ضخیم‌تر، هسته‌های با نفوذپذیری بالا برای کاهش تعداد دور سیم، و در نهایت استفاده از مدارات DC-DC با فرکانس سوئیچینگ بالاتر تا بتوان از سلف‌های کوچک‌تر با DCR کمتر استفاده کرد.

ج) جفت‌شدگی الکترومغناطیسی (Crosstalk)

چوک‌ها میدان‌های مغناطیسی تولید می‌کنند. اگر دو چوک در فاصله نزدیک روی برد مدار چاپی (PCB) قرار گیرند، ممکن است نویز یکی به دیگری القا شود.

• راهکار: قرار دادن چوک‌ها با محوریت عمود بر هم، استفاده از محفظه‌های مغناطیسی (Shielding)، یا استفاده از چوک‌های جریان مشترک که میدان‌های مغناطیسی سیگنال مفید را خنثی می‌کنند.

۵. تکنیک‌های پیشرفته: چوک‌های فعال و نیمه‌فعال

با محدودیت‌های فیزیکی چوک‌های غیرفعال (سایز، وزن، اشباع)، مهندسان به سمت راهکارهای هوشمندتر رفته‌اند.

چوک‌های فعال (Active Chokes / Negative Impedance Converters)

در این مدارها، از ترانزیستورها و عملگرهای تفاضلی برای شبیه‌سازی یک اندوکتانس منفی استفاده می‌شود. این مدار می‌تواند امپدانس ورودی یک فیلتر را به گونه‌ای تغییر دهد که اثر خازنی خازن‌های فیلتر را خنثی کند (Active Inductor). این تکنیک اجازه می‌دهد تا فیلترهای بسیار کوچک‌تری با عملکردی برابر با فیلترهای بزرگ غیرفعال طراحی شود.

فیلترهای ترکیبی با مواد مغناطیسی نوین

استفاده از مواد مغناطیسی نرم نانوساختار (Nanocrystalline Materials) به سازندگان اجازه می‌دهد چوک‌هایی با نفوذپذیری بسیار بالا و تلفات هسته‌ای بسیار پایین در فرکانس‌های بالا بسازند. این مواد باعث می‌شوند چوک‌ها در پهنه باند وسیع‌تری (از کیلوهرتز تا مگاهرتز) نویز را با بازده بالا حذف کنند، بدون اینکه به سرعت گرم شوند یا اشباع گردند.

۶. نقش چوک‌ها در استانداردهای EMC (سازگاری الکترومغناطیسی)

یکی از دلایل اصلی استفاده اجباری از چوک‌ها، رعایت استانداردهای بین‌المللی EMC است. تجهیزات الکترونیکی نباید نویز تولید کنند (Emission) و نباید در برابر نویزهای محیطی آسیب‌پذیر باشند (Immunity).

• حذف نویز منتشر شونده (Conducted Emissions): چوک‌های جریان مشترک در ورودی برق دستگاه‌ها، جلوی عبور نویزهای سوئیچینگ به شبکه برق عمومی را می‌گیرند.
• حذف نویز تشعشعی (Radiated Emissions): با کاهش نرخ تغییرات ولتاژ و جریان (dv/dt و di/dt) در کابل‌ها، چوک‌ها شدت میدان‌های الکترومغناطیسی منتشر شده از کابل را کاهش می‌دهند. بدون چوک‌های مناسب، اکثر دستگاه‌های الکترونیکی امروزی نمی‌توانند گواهینامه‌های CE یا FCC را دریافت کنند و از بازار خارج می‌شوند.

۷. نتیجه‌گیری و چشم‌انداز آینده

حذف نویز و پارازیت با استفاده از چوک‌ها، ترکیبی از هنر طراحی مهندسی و دانش عمیق الکترومغناطیس است. چوک‌ها به عنوان «سدهای فرکانسی» عمل می‌کنند و اجازه می‌دهند سیگنال‌های مفید عبور کنند در حالی که انرژی‌های ناخواسته را جذب یا مسدود می‌نمایند. اگرچه با پیشرفت الکترونیک قدرت و حرکت به سمت فرکانس‌های بالاتر، چالش‌هایی مانند اندازه کوچک‌تر، تلفات کمتر و مدیریت حرارتی مطرح می‌شوند، اما چوک‌ها همچنان راهکاری غیرقابل‌اجتناب و بهینه هستند.

آینده این فناوری به سمت چوک‌های هوشمند، قابل تنظیم (Tunable) و یکپارچه با مدارات کنترل پیشرفته حرکت می‌کند. استفاده از الگوریتم‌های یادگیری ماشین برای تشخیص لحظه‌ای نوع نویز و تنظیم پارامترهای چوک‌های فعال، می‌تواند بازده فیلتراسیون را در محیط‌های متغیر به حداکثر برساند. با این حال، اصل بنیادین ثابت می‌ماند: در دنیای دیجیتال و آنالوگ، پاکسازی سیگنال در منبع، با استفاده از اصول فیزیک و قطعاتی مانند چوک، بهترین، ارزان‌ترین و مطمئن‌ترین راه برای تضمین پایداری و عملکرد سیستم‌های الکترونیکی است. مهندسان با درک عمیق از رفتار غیرایده‌آل چوک‌ها و به کارگیری هوشمندانه آن‌ها در ساختارهای فیلتری چندمرحله‌ای، می‌توانند سیستم‌هایی با خلوص سیگنال بالا، ایمنی رادیویی بالا و عمر کاری طولانی طراحی کنند.
