چوک اینورتر چیست؟

چوک اینورتر، چوک یکی از قطعات بسیار مهم و کلیدی در صنعت الکترونیک قدرت به شمار می‌رود که حضور پررنگی در منابع تغذیه سوئیچینگ و به‌طور خاص‌تر، اینورترها دارد. اما قبل از ورود به جزئیات تخصصی چوک اینورتر، بهتر است کمی به تعریف کلی چوک بپردازیم.

تعریف ابتدایی چوک

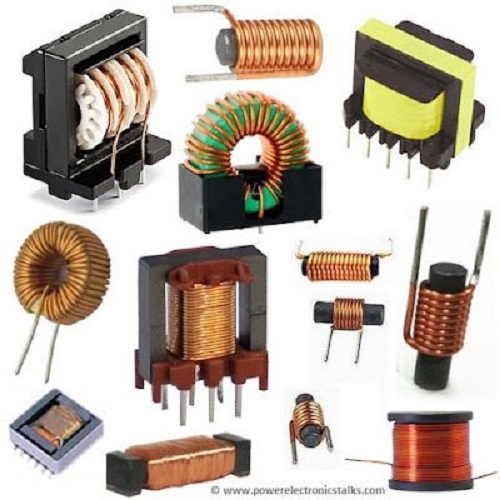

چوک (Choke) در اصل یک نوع سلف (Inductor) است که هدف اصلی آن جلوگیری از عبور جریان متناوب (AC) یا محدود کردن تغییرات ناگهانی جریان و سیگنال‌های فرکانس بالا می‌باشد. چوک‌ها اصولاً برخلاف خازن‌ها، قابلیت ذخیره انرژی در یک میدان مغناطیسی را دارند و ساختار متداول آن‌ها شامل یک سیم‌پیچ بر روی یک هسته (معمولاً فریت یا آهن نرم) است.

در الکترونیک قدرت، چوک‌ها برای فیلتر کردن نویز، محدود کردن جریان هجومی، کاهش مدولاسیون پالس (PWM)، ذخیره انرژی و در نهایت حفاظت از قطعات حساس به کار می‌روند.

مفهوم چوک اینورتر

اینورتر یکی از تجهیزات حیاتی در صنعت برق است که وظیفه تبدیل برق مستقیم (DC) به متناوب (AC) را دارد. در فرآیند تبدیل، به‌واسطه سوئیچینگ با فرکانس بالا، معمولاً نویزها یا ریپل‌هایی ایجاد می‌شود که برق AC خروجی را از حالت ایده‌آل خارج می‌کند. در اینجا چوک اینورتر وارد صحنه می‌شود.

چوک اینورتر نوع خاصی از سلف است که مستقیماً با هدف بهبود کیفیت سیگنال AC خروجی اینورتر به کار گرفته می‌شود. وظایف اصلی چوک اینورتر عبارتند از:

– فیلتر کردن پالس‌های فرکانس بالا و صاف کردن ولتاژ و جریان خروجی اینورتر
– ایجاد جریان‌ هموار برای بارهای حساس
– کاهش تلفات و نویزهای الکترومغناطیسی (EMI)
– جلوگیری از صدمه دیدن قطعات حساس سمت خروجی اینورتر

به‌طور خلاصه، چوک اینورتر به نوعی به عنوان یک سپر محافظ عمل می‌کند و تضمین می‌دهد که خروجی اینورتر، کیفیت مناسبی برای مصرف‌کننده داشته باشد.

نقش چوک در عملکرد اینورترها

در ساختار یک اینورتر، هنگام سوئیچینگ ادوات الکترونیکی قدرت نظیر IGBT، MOSFET و یا حتی تریستورها، جریان و ولتاژ به صورت پله‌ای و پالسی به بار منتقل می‌شود. این جریان پالسی، خصوصاً در کاربردهایی مثل راه‌اندازی موتورهای الکتریکی، می‌تواند آسیب جدی به سیم‌پیچ موتور، عایق‌بندی و حتی کارکرد نرمال موتور وارد کند.

با قرار دادن یک چوک در مسیر خروجی اینورتر، سیگنال پالسی تا مقدار قابل قبولی صاف می‌شود. بسته به محل قرارگیری چوک، اهداف عملکردی کمی متفاوت خواهند بود:

– چوک خروجی (Output Choke)

در خروجی اینورتر و قبل از بار قرار می‌گیرد، وظیفه آن حذف یا کاهش ریپل جریان، کاهش dv/dt (نرخ تغییرات ولتاژ در زمان)، حفاظت از بار و کاهش EMI است.

– چوک ورودی (Input Choke)

در سمت ورودی اینورتر (قبل از یکسوکننده یا مبدل DC به DC)، معمولاً برای حفاظت اینورتر از نویزهای شبکه، حذف هارمونیک‌ها و حفاظت از اینورتر در مقابل افزایش ناگهانی جریان بکار می‌رود.

– چوک DC Link

در مدار DC بین یکسوکننده و اینورتر تعبیه می‌شود، انرژی را در هنگام شارژ و دشارژ سوئیچینگ خازن‌ها ذخیره می‌کند و باعث کاهش ریپل ولتاژ در باس DC می‌شود. این کار منجر به عملکرد مطمئن‌تر، افزایش طول عمر خازن‌ها و کاهش نویز می‌گردد.

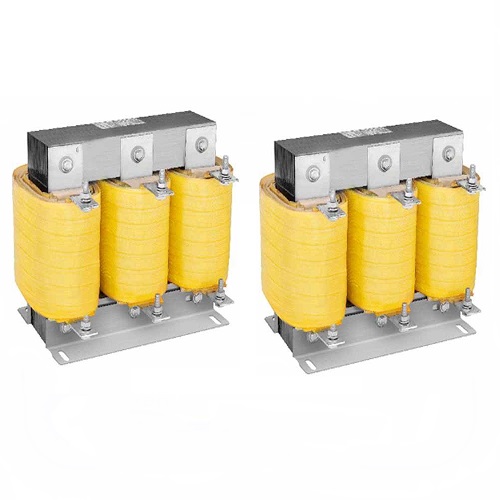

ساختار داخلی چوک اینورتر

چوک اینورتر از نظر فنی یک سلف با هسته مغناطیسی است (اگرچه در کاربردهای خاص چوک‌های هسته هوایی نیز استفاده می‌شوند، اما در اینورترها اکثراً از نوع هسته‌دار استفاده می‌شود تا ابعاد و راندمان مناسبی حاصل شود).

اجزای اصلی چوک:

1. سیم‌پیچ
سیم از جنس مس لعاب‌دار و گاهی آلومینیوم است، تعداد دور و قطر سیم بسته به مقدار جریان و ولتاژ متفاوت خواهد بود.

2. هسته مغناطیسی
معمولاً از فریت، آهن سیلیسیم‌دار (Core Laminated) یا حتی متریال مخصوص با تلفات پایین ساخته می‌شود تا چگالی شار مغناطیسی مطلوب تأمین گردد.

3. عایق‌بندی و حفاظ
سیم‌پیچ‌ها با انواع میکا، کاغذ خاص، وارنیش یا رزین‌های مخصوص عایق می‌شوند تا از نشتی برق و صدمه به کاربران و قطعات اجتناب گردد.

4. قاب و جاکنترل لرزش‌ها
برای کاربردهای صنعتی گاهی قاب فلزی یا محفظه محافظ استفاده می‌شود تا هم ایمنی تأمین شود و هم مقاومت در برابر ضربه یا لرزش بهبود پیدا کند.

5. اتصالات
پایه‌ها و ترمینال‌هایی از جنس مس یا برنج برای اتصال به مدار و کابل‌کشی استفاده می‌شوند.

طراحی هسته و سیم‌پیچ

طراحی چوک نقطه‌ای حساس است. اگر هسته به اندازه‌ی کافی اشباع نشود یا سیم‌پیچ برای جریان کافی مناسب نباشد، راندمان دستگاه پایین می‌آید و ممکن است چوک داغ کند یا به مدار آسیب برساند.

– سطح مقطع هسته: به تناسب توان خروجی اینورتر و جریان طراحی می‌شود.
– جنس هسته: برای فرکانس‌های بالا فریت، برای جریان زیاد آهن سیلیسیم‌دار.
– تعداد دور : تابع جریان نامی و بهینه‌سازی میزان اندوکتانس.

در نهایت، مقدار اندوکتانس (L) چوک، پارامتر کلیدی در عملکرد آن است که واحد آن هانری (H) است و با دقت بالایی محاسبه و ساخته می‌شود.

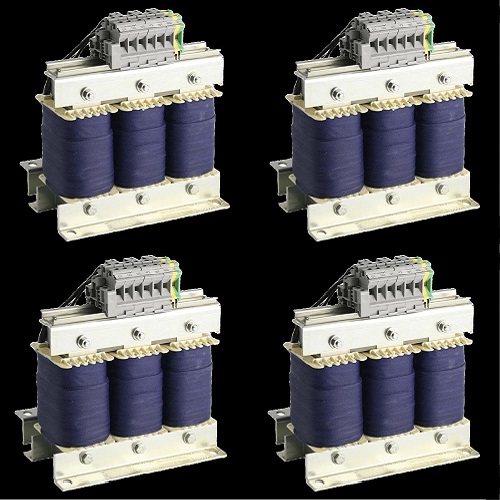

انواع چوک اینورتر

چوک‌های اینورتر بسته به محل استفاده، ساختار، جنس هسته، مقدار اندوکتانس، و حتی نوع سیم‌ پیچی به انواع زیر تقسیم می‌شوند:

براساس محل نصب:

الف- چوک ورودی (Input Choke): برای حذف هارمونیک و ریپل ورودی
ب- چوک DC Link: برای صاف کردن ولتاژ باس DC و حذف ریپل
ج- چوک خروجی (Output Choke): برای نرم کردن پروفایل جریان و ولتاژ خروجی

بر اساس نوع هسته:

الف- هسته فریت: سبک، مخصوص فرکانس‌های بالا، راندمان بالا اما قیمت گران‌تر
ب- هسته پارچه شده (Laminated): برای جریان بالا، ابعاد بزرگ‌تر اما ارزان‌تر
ج- هسته پودری (Powder Core): تحمل اشباع بالا، کاربردهای خاص

بر اساس ساختار فیزیکی:

– چوک با سیم‌پیچ یک لایه: سادگی، قابلیت تعمیر آسان، مناسب جریان کم
– چوک با سیم‌پیچ چند لایه و چند فاز: فشرده و ابعاد کوچک، برای فضاهای محدود

سایر انواع:

– چوک مشترک (Common Mode Choke): برای حذف نویزهای حالت مشترک EMC
– چوک تفاضلی (Differential Mode Choke): برای حذف نویزهای متفاوت در ورودی و خروجی

موارد استفاده چوک اینورتر

کاربردهای صنعتی:

– راه‌اندازی و کنترل دور موتورهای القایی، سنکرون و سروو
– پیل‌های خورشیدی و پنل‌های فتوولتاییک (PV Inverter)
– یوپی‌اس‌ها (UPS)
– آسانسور، کمپرسور و فن‌های صنعتی
– اینورترهای جوشکاری
– سیستم‌های تهویه مطبوع (HVAC)
– منابع تغذیه DC به AC برای تجهیزات حساس آزمایشگاهی و بیمارستانی

کاربردهای خانگی:

– اینورترهای برق اضطراری
– تغذیه تجهیزات کامپیوتری، تلویزیون و سیستم‌های صوتی

کاربردهای خاص:

– صنایع قطار شهری (برای فیلتر پاور واحدهای ترکشن)
– ایستگاه‌های انتقال انرژی خورشیدی و بادی

در همه این کاربردها، استفاده از چوک اینورتر باعث افزایش ضریب اطمینان، کاهش استهلاک تجهیزات، کاهش مصرف انرژی و راندمان بهتر می‌شود.

نحوه ساخت چوک اینورتر

ساخت چوک اینورتر با توجه به طراحی و توان مورد نیاز دستگاه متفاوت است، اما یک روند کلی برای تولید آن وجود دارد که شامل مراحل زیر است:

۱. طراحی اولیه و محاسبات

– تعیین مقدار اندوکتانس بر اساس توان و جریان و ولتاژ اینورتر
– انتخاب نوع هسته (فریت، آهن، پودری)
– تعیین تعداد دور سیم‌پیچ برای دستیابی به مقدار اندوکتانس مطلوب
– انتخاب قطر مناسب سیم با توجه به جریان طراحی
– پیش‌بینی مقطع و هندسه مناسب برای هسته جهت اجتناب از اشباع

۲. آماده‌سازی هسته

– تهیه هسته در ابعاد و جنس مناسب
– تمیزکاری و در صورت نیاز مونتاژ و جاسازی چند هسته به صورت موازی یا سری

۳. پیچیدن سیم‌پیچ

– انتخاب سیم مناسب (مس لعاب‌دار بهترین گزینه)
– پیچیدن سیم بر روی هسته طبق نقشه
– در صورت نیاز لایه‌های جداکننده یا کاغذ عایق بین لایه‌های سیم‌پیچ

۴. عایق‌بندی

– استفاده از وارنیش یا رزین برای پوشش عمر و جلوگیری از اکسیداسیون
– عایق کردن نقاط اتصال و اتصالات برقی

۵. نصب اتصالات

– نصب پایه و ترمینال‌های ورودی و خروجی
– جوشکاری یا پیچ‌کردن کابل‌های ورودی/خروجی مخصوص کاربرد صنعتی

۶. تست و کنترل کیفیت

– تست مقدار دقیق اندوکتانس با دستگاه LCR Meter
– آزمایش تحمل حرارتی و الکتریکی
– تست جریان و ولتاژ مجاز بر اساس استاندارد

۷. مونتاژ نهایی و بسته‌بندی

– قراردادن چوک در قاب یا محفظه مخصوص در صورت نیاز
– الحاق برچسب فنی مشخصات و شماره سریال
– بسته‌بندی ایمن جهت ارسال

این روند در کارگاه‌های تخصصی با رعایت استانداردهای ایمنی و کیفیت انجام می‌شود و برای توان‌های بالا، نیاز به ابزارهای دقیق‌تر و تجهیزات اتوماتیک دارد.

نکات مهم در خرید چوک اینورتر

انتخاب چوک مناسب برای یک اینورتر تأثیر بسزایی در عملکرد، ایمنی و عمر دستگاه دارد. موارد زیر را هنگام خرید چوک اینورتر باید در نظر گرفت:

1. ظرفیت جریان:
جریان نامی چوک باید بیشتر یا مساوی با مصرف کننده یا خروجی اینورتر باشد. کوچک‌ترین اشتباه در این بخش منجر به داغ شدن و آسیب می‌شود.

2. مقدار اندوکتانس:
مقدار دقیق اندوکتانس مورد نیاز باید براساس دیتاشیت اینورتر یا بار محاسبه شود. اندوکتانس کمتر یا بیشتر می‌تواند کارایی دستگاه را کاهش دهد.

3. جنس هسته:
هسته‌های فریت برای فرکانس بالا ایده‌آل‌اند و گزینه مناسبی برای اینورترهای جدید با سوئیچینگ سریع هستند.

4. کیفیت سیم‌پیچ و عایق:
سیم‌پیچ باید از مس خالص و با کیفیت ساخته شده باشد. عایق‌بندی ضعیف منجر به نشتی برق و اتصالی خواهد شد.

5. تحمل حرارتی:
چوک باید توانایی تحمل دمای محیط و افزایش دمای ناشی از عملکرد طولانی را داشته باشد. معمولا دمای کاری مجاز را بر روی محصول قید می‌کنند.

6. ابعاد فیزیکی و محل نصب:
باید متناسب با اندازه فضای موجود در تابلو یا کیوسک برق باشد. ابعاد بزرگ‌تر همیشه نشانه کیفیت بهتر نیست و گاهی گزینه‌های کامپکت قابلیت بالاتری دارند.

7. تأییدیه‌ها و استانداردها:
اکثر چوک‌های صنعتی بر اساس استاندارد بین‌المللی IEC یا UL ساخته می‌شوند. کنترل کنید محصول دارای این مجوزها باشد.

8. برند و گارانتی:
خرید از برندهای شناخته‌شده و تضمین گارانتی آسودگی خاطر شما را افزایش می‌دهد.

9. قیمت:
همیشه قیمت پایین نشانه کاهش کیفیت متریال است. روی برندهای معتبر سرمایه‌گذاری کنید.

10. سفارشی‌سازی:
در بعضی موارد خاص، نیاز به چوک سفارشی است؛ بنابراین بهتر است سازنده‌ای را انتخاب کنید که سابقه تولید نمونه‌های سفارشی با کیفیت دارد.

عوامل مؤثر در تعیین قیمت چوک اینورتر

قیمت چوک اینورتر به عوامل زیر بستگی دارد:

1. جنس و کیفیت هسته مغناطیسی:
هسته فریت با چگالی بالا قیمت بیشتری نسبت به انواع آهنی و پودری دارد.

2. جنس و قطر سیم‌پیچ:
استفاده از مس خالص و ضخامت بالاتر سیم موجب افزایش قیمت می‌شود.

3. مقدار اندوکتانس و جریان نامی:
چوک‌هایی با مقدار اندوکتانس بالا و جریان نامی بیشتر، گرچه حجم و ابعاد بیشتری دارند، اما قیمت بالاتری خواهند داشت.

4. روش ساخت:
چوک‌های دستی معمولاً ارزان‌تر از چوک‌های اتوماتیک تولید شده با دستگاه‌های CNC هستند اما کیفیت پایین‌تری دارند.

5. ابعاد:
چوک‌های بزرگ‌تر و با هسته‌های چندگانه طبیعتاً گران‌ترند.

6. برند سازنده:
برندهای معتبر به‌خاطر تضمین کیفیت، خدمات پس از فروش و استفاده از متریال بهتر، محصولاتشان قیمت بیشتری دارند.

7. استانداردها و گواهینامه‌ها:
هرگونه تأییدیه بین‌المللی یا ملی هزینه‌های تولید را افزایش می‌دهد.

8. رعایت الزامات سفارشی و خاص:
چوک‌هایی که بر اساس درخواست مشتری و با ویژگی‌های ویژه ساخته می‌شوند، هزینه بیشتری خواهند داشت.

9. بازار و نوسانات ارزی:
افزایش قیمت فلزات یا نوسانات بازار ارز نیز بر قیمت نهایی اثر مستقیم دارد.

جمع‌بندی:

چوک اینورتر جزء اساسی در هر سیستم تبدیل DC به AC است که نقش فیلترینگ، حفاظت و بهبود کیفیت ولتاژ و جریان خروجی را بر عهده دارد. ساخت چوک اینورتر نیاز به دقت بالا، انتخاب متریال بهینه و رعایت اصول مهندسی پیچشی دارد. در خرید این قطعه، باید به جریان نامی، نوع هسته، نوع سیم‌پیچ، مقدار اندوکتانس و استاندارد ساخت دقت کنید. قیمت چوک اینورتر تابع کیفیت ساخت، نوع هسته، ضخامت سیم و برند شرکت سازنده است. با توجه به نقش حیاتی این جزء، توجه به انتخاب درست و خرید از تولیدکننده معتبر، ضامن عملکرد مناسب و طول عمر تجهیزات شما خواهد بود.
