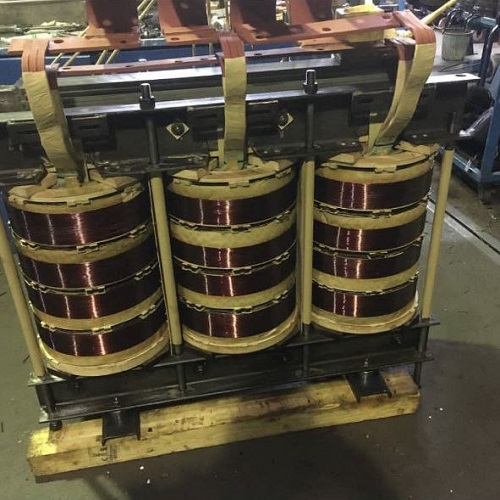

ترانسفورماتور هسته ‌ای چیست

ترانسفورماتور هسته‌ ای نوعی ترانسفورماتور الکتریکی است که برای انتقال انرژی الکتریکی بین دو یا چند مدار از طریق القای الکترومغناطیسی طراحی شده است. ویژگی برجسته این نوع ترانسفورماتور، هسته فلزی آن است که معمولاً از ورقه‌های نازک آهن سیلیکونی ساخته می‌شود. این هسته به‌منظور هدایت میدان مغناطیسی و کاهش تلفات انرژی در فرایند تبدیل ولتاژ به کار می‌رود.

ترانسفورماتور هسته‌ای می‌تواند به دو دسته تقسیم شود:

– هسته‌ نوع هسته (Core type): که سیم‌پیچ‌های اولیه و ثانویه حول هسته ساخته شده‌اند.
– هسته‌ نوع پوسته (Shell type): که سیم‌پیچ‌ها در بخش داخلی هسته و هسته به شکل پوسته دور آن را احاطه کرده است.

کاربردهای ترانسفورماتور هسته ‌ای

ترانسفورماتورهای هسته‌ای حوزه‌های کاربردی گسترده‌ای دارند که مهم‌ترین آن‌ها عبارتند از:

– انتقال و توزیع برق: در پست‌های برق و شبکه‌های توزیع برای کاهش یا افزایش ولتاژهای برق.
– صنایع الکترونیکی: برای تغذیه مدارهای الکترونیکی با ولتاژ مناسب.
– تجهیزات پزشکی: جهت ایزوله کردن مدارهای حساس و تبدیل ولتاژ.
– رسانه‌های ارتباطی: به عنوان مبدل ولتاژ و فیلترهای الکتریکی.
– محیط‌های صنعتی: در ماشین‌آلات برقی و کنترل بارها.
– تجهیزات اندازه‌گیری و حفاظت: مانند ترانسفورماتورهای جریان و ولتاژ.

مزایای استفاده از ترانسفورماتور هسته ‌ای

– بازده بالا: به دلیل هسته فلزی مغناطیسی با ضریب نفوذ بالا، انرژی با حداقل تلفات منتقل می‌شود.
– ایزولاسیون الکتریکی: بین بخش‌های اولیه و ثانویه، ایمنی سیستم‌های الکتریکی را افزایش می‌دهد.
– قابلیت تغییر ولتاژ: امکان کاهش یا افزایش ولتاژ به دلخواه کاربرد دارد.
– دوام و عمر طولانی: ساختار مکانیکی محکم و هسته با کیفیت باعث افزایش طول عمر ترانسفورماتور می‌شود.
– کارایی در شرایط مختلف: عملکرد مناسب در تغییرات دما و نوسانات بار.
– کاهش تداخل الکترومغناطیسی: طراحی هسته و سیم‌پیچ‌ها به گونه‌ای است که اختلالات مغناطیسی کاهش می‌یابد.

مشخصات فنی ترانسفورماتور هسته ‌ای

– قدرت نامی (KVA): میزان توان قابل انتقال ترانسفورماتور.
– ولتاژ اولیه و ثانویه: ولتاژ ورودی و خروجی ترانسفورماتور.
– جریان نامی: مقدار جریانی که ترانسفورماتور می‌تواند بدون آسیب تحمل کند.
– فرکانس کاری: معمولاً 50 یا 60 هرتز در شبکه‌های برق شهری.
– میزان تلفات: شامل تلفات آهنی و مسی که در حین کار ترانسفورماتور رخ می‌دهد.
– کارایی: نسبت انرژی خروجی به انرژی ورودی.
– مقاومت عایقی: برای جلوگیری از نشتی جریان و اطمینان از ایمنی.
– نسبت تبدیل ولتاژ: نسبت ولتاژ اولیه به ثانویه.
– اندازه و وزن: بسته به طراحی و کاربرد ترانسفورماتور.

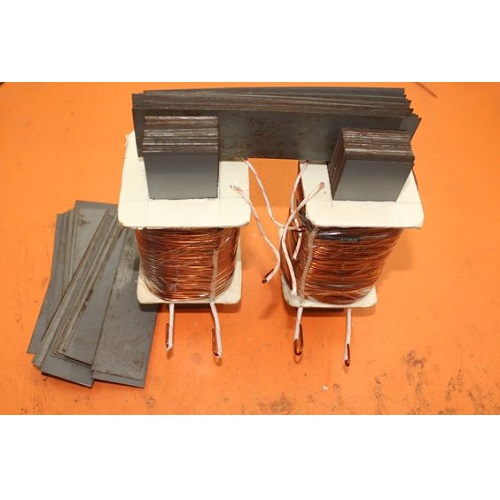

نحوه تولید ترانسفورماتور هسته ‌ای

1. انتخاب مواد هسته: ورقه‌های آهن سیلیکونی با ضخامت کم جهت کاهش تلفات هیسترزیس و جریان‌های گردابی.
2. برش ورقه‌های هسته: به شکل‌های خاص برای اتصال و تشکیل هسته.
3. مونتاژ هسته: ورقه‌ها با استفاده از دستگاه‌های پرس و اتصالات مکانیکی به هم متصل می‌شوند.
4. ساخت سیم‌پیچ‌ها: سیم‌های مسی یا آلومینیومی با عایق‌بندی ضروری به دور قالب پیچیده می‌شوند.
5. مونتاژ سیم‌پیچ‌ها روی هسته: به دقت و با در نظر گرفتن فاصله‌ها و اتصالات انجام می‌شود.
6. عایق‌گذاری و تست اولیه: برای تضمین کیفیت عایق و عملکرد ضروری.
7. نصب در محفظه: ترانسفورماتور در یک قاب فلزی یا محفظه مخصوص قرار می‌گیرد و روغن عایق (در صورت نیاز) تزریق می‌شود.
8. تست نهایی: تست‌های عملکردی، ایمنی و دوام انجام می‌شود.

نحوه نصب و استفاده

– مکان نصب: مکانی خشک، تمیز و دارای تهویه مناسب که از رطوبت و گردوغبار دور باشد.
– قیمت قرار دادن: روی سطح صاف و مقاوم برای تحمل وزن ترانسفورماتور.
– اتصال کابل‌ها: کابل‌ها باید با عایق مناسب به نقاط اتصال اولیه و ثانویه بسته شوند.
– برق‌دار کردن به صورت ایمن: قبل از برق‌دار کردن، بررسی وجود اتصال زمین و ایمنی کامل انجام شود.
– تهویه و خنک‌سازی: برای جلوگیری از افزایش دمای بیش از حد، تهویه مناسبی باید در نظر گرفته شود.
– برنامه‌ریزی بهره‌برداری: راه‌اندازی بر اساس دفترچه راهنما و استانداردهای ایمنی.
– استفاده از وسایل حفاظتی: فیوز، کلیدها و قطع‌کننده‌های برق برای محافظت در برابر جریان‌های اضافی.

نکات مهم در خرید ترانسفورماتور هسته ‌ای

– تناسب با نیاز: ظرفیت، ولتاژ و نوع ترانسفورماتور باید مطابق با نیاز مصرف کننده باشد.
– کیفیت مواد: هسته با ورقه‌های با کیفیت و سیم‌پیچ‌های استاندارد انتخاب شود.
– استانداردهای جهانی: تولیدکننده دارای گواهینامه‌های استاندارد بین‌المللی باشد.
– ضمانت و خدمات پس از فروش: وجود نمایندگی و خدمات تعمیراتی معتبر.
– کارایی و تلفات پایین: ترانسفورماتور با تلفات کم و بازدهی بالا انتخاب شود.
– نوع عایق: بسته به محیط کارکرد، عایق مناسبی داشته باشد.
– بررسی سابقه تولیدکننده: اعتبار کارخانه و سوابق محصول در بازار.
– میزان نویز و ارتعاش: حداقل صدای کارکرد و لرزش ناشی از عملکرد.
– سیستم خنک‌کننده: برای مصارف با بار بالا بهتر است ترانسفورماتورهای دارای سیستم خنک‌سازی مناسب انتخاب شوند.

عوامل تاثیرگذار در قیمت ترانسفورماتور هسته ‌ای

– ظرفیت ترانسفورماتور: هرچه توان نامی بالاتر باشد، قیمت افزایش می‌یابد.
– نوع هسته: هزینه هسته‌های با کیفیت و ورقه‌های مخصوص به دلیل کاهش تلفات بیشتر است.
– جنس سیم‌پیچ: مس نسبت به آلومینیوم گران‌تر بوده و بر قیمت تاثیر دارد.
– عایق و مواد مصرفی: استفاده از مواد عایق با کیفیت بالا قیمت تمام شده را بالا می‌برد.
– روش تولید و فناوری: تولید پیشرفته و کاملاً اتوماتیک هزینه را افزایش می‌دهد.
– مارک و برند: ترانسفورماتورهای برند معتبر گران‌تر نیم‌سال و توانمندی بالاتری دارند.
– هزینه‌های حمل و نقل: به دلیل وزن و ابعاد زیاد، حمل و نقل خود تاثیر قابل توجهی دارد.
– نوع خنک‌کننده: در صورتی که ترانسفورماتور دارای سیستم خنک‌کننده باشد، هزینه ساخت افزایش می‌یابد.
– شرایط اقتصادی و قیمت مواد اولیه: قیمت مس، فولاد و سایر فلزات مقطعی بر قیمت نهایی اثرگذار است.
– نصب و خدمات پس از فروش: برخی تولیدکنندگان هزینه‌های نصب و نگهداری را نیز در قیمت نهایی لحاظ می‌کنند.

نحوه نگهداری ترانسفورماتور هسته ‌ای

نگهداری مناسب ترانسفورماتور هسته‌ای باعث افزایش عمر مفید و کاهش خرابی‌ها می‌شود. مهم‌ترین نکات نگهداری عبارت‌اند از:

– بازرسی دوره‌ای: بررسی وضعیت فیزیکی و عملکرد ترانسفورماتور حداقل سالانه یا هر شش ماه.
– کنترل دما: اندازه‌گیری دمای ترانسفورماتور باید در محدوده استاندارد و مجاز باشد.
– بازرسی و تعویض روغن (اگر دارای روغن باشد): کنترل کیفیت و تعویض به موقع روغن عایق برای جلوگیری از فساد.
– بررسی ایزولاسیون: تست مقاومت عایق به صورت دوره‌ای برای اطمینان از عدم نشتی جریان.
– تمیز کردن سطح: حفظ تمیزی بدنه و اطراف ترانسفورماتور جهت مقاومت در برابر گرد و غبار.
– کنترل نویز و ارتعاش: شنیدن صدای غیرعادی و بررسی علت ممکن است نشانه مشکلات داخلی باشد.
– بازرسی اتصالات: اطمینان از استحکام و صحت اتصالات سیم‌ها و کابل‌ها.
– حفظ شرایط محیطی: نگهداری در مکان خشک، خنک و تهویه مناسب برای جلوگیری از زنگ‌زدگی و پوسیدگی.
– حفاظت در برابر رطوبت: استفاده از پوشش مناسب یا خشک‌کننده‌ها برای کاهش رطوبت در مجاورت ترانسفورماتور.

تعمیرات ترانسفورماتور هسته ‌ای در صورت خرابی

تعمیرات ترانسفورماتور هسته‌ای نیازمند دانش تخصصی و تجهیزات خاص است. مراحل و نکات مهم تعمیر عبارت‌اند از:

تشخیص عیب:

– بررسی علائم ظاهری: بررسی وجود تغییر رنگ، ترک، بوی سوختگی یا صدای غیرطبیعی.
– اندازه‌گیری مقاومت عایقی: تست مقاومت بین سیم‌پیچ‌ها و زمین.
– بررسی اتصالات: اطمینان از عدم شل شدگی یا قطع شدن اتصالات.
– آزمایش عملکرد: بررسی ولتاژ و جریان خروجی.
– بازرسی روغن: تثبیت میزان آب، اسیدیته و سایر پارامترهای روغن (اگر دارای روغن باشد).

اقدامات تعمیر:

– تعویض سیم‌پیچ‌های آسیب‌دیده: سیم‌پیچ سوخته یا قطعی باید تعویض شود.
– ترمیم هسته: اصلاح ترک‌ها یا تغییرات شکل هسته طبق استاندارد.
– تعویض یا تصحیح عایق‌ها: به منظور بهبود عملکرد و ایمنی.
– تعویض روغن یا فیلترها: جهت از بین بردن آلودگی‌ها و حفظ خصوصیات عایقی.
– تنظیم اتصالات: محکم‌کردن بست‌ها و کابل‌ها.
– سوئیچ‌ها و فیوزها: بررسی و تعویض در صورت نیاز.
– آزمایش عملکرد پس از تعمیر: اطمینان از صحت عملکرد و ایمنی ترانسفورماتور.

نکات ایمنی در تعمیر:

– کار تعمیر فقط باید توسط تکنسین‌های مجرب و به دور از برق انجام شود.
– استفاده از تجهیزات محافظتی فردی (دستکش، کفش، عینک).
– اطمینان از زمین صحیح دستگاه قبل از شروع فعالیت.
– بررسی کامل شرایط محیطی جهت عدم وجود رطوبت یا آلودگی.

نتیجه گیری

ترانسفورماتور هسته‌ای به عنوان یکی از پایه‌ای‌ترین تجهیزات در صنعت برق دارای اهمیت بسیار زیادی است و انتخاب، نگهداری و تعمیر بهینه آن موجب حفظ کیفیت انرژی و کاهش خسارات می‌شود. رعایت موارد فوق می‌تواند طول عمر مفید این تجهیزات را به طور قابل ملاحظه‌ای افزایش دهد.
