مقدمه

ترانسفورماتور ایزولاسیون یکی از تجهیزات مهم و پرکاربرد در صنعت برق و الکترونیک است که با هدف جداسازی الکتریکی بخش‌های مختلف یک مدار یا سیستم از یکدیگر طراحی و استفاده می‌شود. این ترانسفورماتور علاوه بر تأمین ولتاژ و جریان متناسب، ایمنی و کاهش نویز یا تداخل الکترومغناطیسی را نیز فراهم می‌آورد.

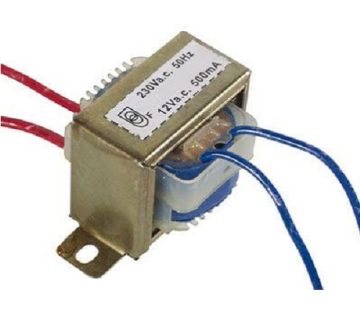

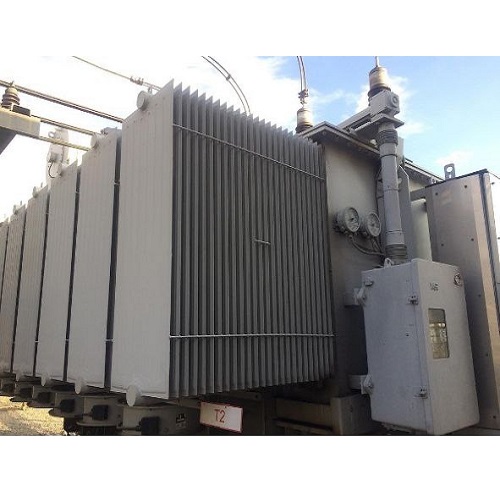

ترانسفورماتور ایزولاسیون چیست

ترانسفورماتور ایزولاسیون نوع خاصی از ترانسفورماتور است که وظیفه‌ی اصلی آن جداسازی مستقیم برق ورودی از برق خروجی می‌باشد به طوری که هیچ اتصال مستقیم الکتریکی بین قسمت اول و دوم وجود ندارد و انتقال انرژی صرفاً به واسطه میدان مغناطیسی صورت می‌پذیرد. این عملکرد باعث می‌شود که نوسانات و اختلالات الکتریکی در یک بخش از سیستم، به بخش دیگر منتقل نشود.

کاربردهای ترانسفورماتور ایزولاسیون

– افزایش ایمنی در دستگاه‌های پزشکی: جلوگیری از شوک الکتریکی به بیماران با جداسازی زمین.
– جلوگیری از نویز و اختلالات الکترومغناطیسی: به خصوص در تجهیزات حساس مانند تجهیزات اندازه‌گیری یا مخابرات.
– محافظت تجهیزات الکترونیکی: از بحران‌های مانند اتصال کوتاه و نوسانات شدید ولتاژ.
– تلفن‌ها و وسایل مخابراتی: برای جداسازی سیگنال‌های الکتریکی و کاهش نویز.
– صنایع مهم و سیستم‌های حفاظتی: مانند سیستم‌های اعلام حریق، کنترل صنعتی و تابلوهای برق.

مزایای استفاده از ترانسفورماتور ایزولاسیون

– افزایش ایمنی: جلوگیری از انتقال ولتاژ خطرناک به زمین یا بخش‌های دیگر سیستم.
– کاهش نویز: بهبود کیفیت سیگنال و عملکرد تجهیزات حساس با کاهش اختلالات.
– محافظت در برابر نوسانات: کاهش تاثیر ولتاژهای گذرا یا نویزهای لحظه‌ای.
– جلوگیری از ایجاد زمین‌های مشترک: که می‌تواند باعث ایجاد اختلالات الکتریکی شود.
– امکان استفاده در محیط‌های پرخطر: مانند محیط‌های دارای رطوبت، گرد و غبار یا انفجار.

مشخصات و ساختار فنی ترانسفورماتور ایزولاسیون

– هسته ترانسفورماتور: معمولاً از جنس ورق‌های سیلیکونی (فریت یا سیلیکون استیل) که پروسه مغناطیسی بهینه انجام شود.
– سیم‌پیچ‌ها: سیم‌های مسی با عایق‌بندی قوی که به شکل دو یا چند پیچش مجزا عمل می‌کنند.
– نسبت تبدیل: معمولاً برابر 1:1 (ولی در مواردی با نسبت دیگر نیز تولید می‌شود).
– ولتاژ کاری: از چند ولت تا چند کیلوولت بسته به کاربرد دستگاه.
– فرکانس کاری: معمولاً 50 یا 60 هرتز در منابع برق شهری.
– عایق‌بندی: از مواد مقاوم که ایمنی و جداسازی دقیق را تضمین می‌کند.
– ساختار حفاظتی: شامل کلاف بندی مناسب، محفظه مقاوم و فاصله مناسب بین سیم‌پیچ‌های اولیه و ثانویه.

نحوه تولید ترانسفورماتور ایزولاسیون

فرایند تولید ترانسفورماتور ایزولاسیون یکی از حساس‌ترین مراحل در صنعت برق است که نیازمند دقت بالا، رعایت استانداردهای کاملاً فنی و استفاده از مواد اولیه با کیفیت می‌باشد. این روند شامل مراحل متعددی است که در ادامه آنها را به تفصیل بررسی می‌کنیم:

1. طراحی مهندسی و نقشه‌کشی

– به منظور تولید ترانسفورماتوری با عملکرد دقیق و ایمنی بالا، ابتدا طرح مهندسی براساس نیازهای فنی مشخص می‌شود. مشخصات فنی مانند توان خروجی، ولتاژ اولیه و ثانویه، فرکانس کاری، نوع مواد عایقی و محیط کارکرد در طراحی لحاظ می‌شود.
– نرم‌افزارهای تخصصی مهندسی، شبیه‌سازی و تحلیل میدان مغناطیسی هسته برای بهینه‌سازی شکل و ابعاد هسته به کار می‌رود.
– طراحی سیم‌پیچ‌ها از جهت تعداد دور، قطر سیم، نوع عایق و نحوه سیم‌پیچی دقیقاً تعیین می‌شود.

2. تدارک و آماده‌سازی مواد اولیه

– هسته مغناطیسی: ساخته شده از ورق‌های نازک سیلیکونی یا فولادهای مغناطیسی با ضخامت‌های بسیار کم برای کاهش تلفات ناشی از جریان‌های ورتکس و هیسترزیس. این ورق‌ها ابتدا برش خورده و به صورت لایه‌لایه در کنار هم قرار می‌گیرند.
– سیم مسی: معمولا از نوع مفتول‌های مسی با روکش عایق‌بندی خاص ساخته شده از لاک‌های پلی‌اورتان یا مواد مشابه است. کیفیت عایق بسیار اهمیت دارد تا در مقابل حرارت و فشار مقاوم باشد.

3. سیم‌پیچی دقیق و ایزوله کردن

– سیم‌پیچ اولیه و ثانویه به شکل جداگانه و کاملاً ایزوله بر روی هسته سیم‌پیچی می‌شوند. استفاده از ماشین‌آلات اتوماتیک و نیمه‌اتوماتیک برای پیچیدن دقیق سیم‌ها ضروری است. معمولاً پس از هر چند دور سیم‌پیچی، بین لایه‌ها مواد عایق مانند کاغذهای روغنی یا فایبرگلاس گذاشته می‌شود.
– فاصله گذاری دقیق بین سیم‌پیچ اولیه و ثانویه برای جلوگیری از جرقه‌زدن و نفوذ ولتاژ بسیار اهمیت دارد.

4. عایق‌بندی و محافظت نهایی

– پس از سیم‌پیچی، کل مجموعه داخل مواد رزینی یا روغن‌های مخصوص عایق‌گذاری می‌شود تا مقاومت الکتریکی افزایش یافته و دوام و طول عمر ترانسفورماتور تضمین شود.

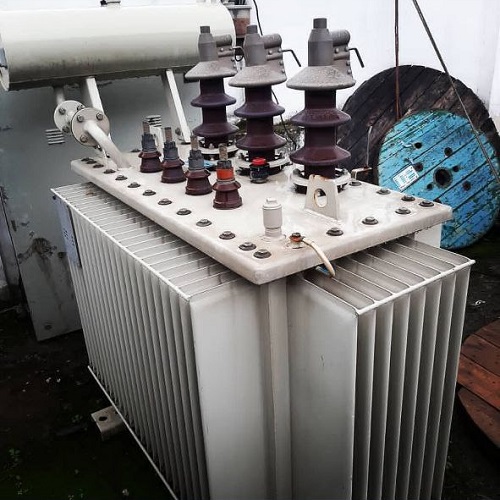

– در برخی مدل‌ها از سیستم‌های خنک‌کننده روغنی استفاده می‌شود. در غیر این صورت، ترانس در محفظه‌ای با تهویه مناسب قرار می‌گیرد.

5. مونتاژ نهایی و تست کیفیت

– نصب قطعات حفاظتی، پایانه‌های ورودی و خروجی، پوشش‌های بدنه و پایه‌ها انجام می‌شود.
– انجام تست‌های کنترل کیفیت از جمله اندازه‌گیری مقاومت عایق، فشار ولتاژ، تست دمای عملکرد در بارهای مختلف، و تست لرزش و صدا ضروری است.
– آزمون‌های استاندارد طبق استانداردهای IEC و IEEE انجام شده و در صورت تأیید، ترانس به مرحله عرضه می‌رسد.

نحوه نصب ترانسفورماتور ایزولاسیون

نصب صحیح ترانسفورماتور ایزولاسیون نقش مهمی در افزایش بهره‌وری، ایمنی و طول عمر آن ایفا می‌کند. نصب باید توسط افراد متخصص صورت گیرد و نکات زیر به دقت رعایت شود:

1. انتخاب مکان مناسب نصب

– ترانسفورماتور باید در محیطی خشک، بدون گرد و غبار، و دور از منابع حرارتی شدید (مانند موتورهای گرم‌کننده یا تابش مستقیم خورشید) نصب شود.
– محل نصب باید دارای تهویه کافی برای دفع حرارت ناشی از کارکرد ترانس باشد. حرارت بیش از حد موجب کاهش عمر عایق‌ها و خرابی زودرس می‌شود.
– ترجیح داده می‌شود ترانس روی پایه‌های ثابت و ارتعاش‌گیر دار نصب شود تا در مقابل لرزش‌ها و ضربات مقاوم باشد.

2. اتصال و سیم‌کشی

– نصب توسط تیم مجرب و مطابق با نقشه‌های فنی و دفترچه راهنمای تولیدکننده انجام گردد.
– سیم‌های ورودی (اولیه) و خروجی (ثانویه) باید به درستی و با استفاده از اتصالات استاندارد متصل شوند. سخت‌افزار اتصال باید محکم و مطابق استانداردهای ایمنی باشد.
– زمین کردن ترانسفورماتور اهمیت ویژه دارد. اتصال صحیح زمین کمک می‌کند تا در برابر شوک‌های الکتریکی و نویزهای الکترومغناطیسی محافظت شود.

3. تطبیق با شرایط محیطی و برق شهری

– ولتاژ ورودی باید مطابق با توان تعریف شده ترانس باشد. ولتاژ‌های بالا یا پایین می‌تواند باعث کاهش عمر ترانس شود.
– در صورت استفاده در مناطق با نوسانات شدید برق، ممکن است استفاده از تجهیزات حفاظتی نظیر کلیدهای خودکار، فیوز و رله‌های حفاظتی لازم باشد.
– در نصب‌های صنعتی، رعایت فاصله ایمن بین ترانس و دیگر تجهیزات نصب شده بسیار حیاتی است تا از تداخل الکترومغناطیسی جلوگیری شود.

4. آزمایش پس از نصب

– بعد از نصب، تست‌های اولیه برای اطمینان از عملکرد صحیح ترانس ضروری است؛ مانند تست عایق، تست مقاومت و تست بار سبک.
– در صورت بروز هرگونه صدای غیرعادی، گرمای بیش از حد یا لرزش، باید فورا بررسی‌های دقیق انجام و مشکل رفع شود.

نکات مهم در خرید ترانسفورماتور ایزولاسیون

انتخاب ترانسفورماتور ایزولاسیون مناسب نیازمند دقت، دانش فنی و بررسی دقیق است تا از سرمایه‌گذاری درست و عملکرد قابل اطمینان اطمینان حاصل شود. در ادامه نکات کلیدی که باید در هنگام خرید مدنظر قرار بگیرند را بررسی می‌کنیم:

1. توان و ولتاژ مناسب

– توان ترانسفورماتور باید برابر یا کمی بیشتر از نیاز مصرف مورد نظر انتخاب شود تا از اضافه بار جلوگیری کند.
– ولتاژ اولیه و ثانویه باید با شرایط سیستم مطابقت داشته باشد تا از آسیب تجهیزات متصل شده جلوگیری گردد.

2. کیفیت و استانداردهای فنی

– ترانس باید مطابق استانداردهای معتبر بین‌المللی مانند IEC، ANSI یا استانداردهای ملی کشور تولید شده باشد.
– کیفیت عایق‌بندی سیم‌پیچ‌ها و هسته باید تضمین شده باشد تا عملکرد مطلوب و ایمنی ترانس حفظ گردد.
– استفاده از مواد اولیه مرغوب باعث کاهش تلفات و افزایش عمر ترانس شود.

3. تضمین و گارانتی

– خرید از تولیدکنندگان دارای گارانتی و خدمات پس از فروش، بهترین راه برای حفظ سرمایه و دریافت خدمات پشتیبانی است.
– گارانتی باید شامل تعویض قطعات معیوب و تعمیر رایگان در مدت زمان مشخص باشد.

ادامه

4. برندی معتبر و سابقه تولید

– انتخاب از برندهای شناخته شده در بازار که دارای سوابق موفق و رضایت مشتریان هستند، فرآیند خرید مطمئن‌تری را فراهم می‌کند.
– بررسی نمونه کارها، نظرات مشتریان و اعتبار شرکت می‌تواند اطلاعات ارزشمندی ارائه دهد.

5. قیمت و ارزش اقتصادی

– قیمت نباید تنها عامل تعیین‌کننده باشد. لازم است قیمت با کیفیت، دوام، خدمات پس از فروش و کارایی محصول سنجیده شود.
– در نظر گرفتن کل هزینه‌های نگهداری و تعمیرات آینده نیز بسیار مهم است.

6. شرایط محیطی و کاربرد ویژه

– برای محیط‌های با شرایط خاص (مانند رطوبت بالا، شرایط انفجاری، دماهای زیاد) باید ترانس‌های ایزولاسیون خاص انتخاب شوند که مجهز به عایق‌بندی و محافظت خاص باشند.
– انتخاب متناسب با نیازهای فنی خاص از جمله فرکانس کاری، نوع بار مصرفی و نحوه نصب فیزیکی نیز ضروری است.

عوامل تأثیرگذار بر قیمت ترانسفورماتور ایزولاسیون

– توان ترانسفورماتور: هرچه ظرفیت بیشتر باشد، قیمت افزایش می‌یابد.
– مواد اولیه مصرفی: کیفیت سیم‌های مسی، ورق هسته و عایق‌ها.
– ساختار طراحی: تعداد مرحله‌های عایق، دفعات سیم پیچ و پیچیدگی طراحی.
– تکنولوژی ساخت: فناوری‌های نوین مانند عایق‌های خاص یا طراحی‌های ویژه.
– برند سازنده: برندهای معتبر معمولاً قیمت بالاتری دارند ولی کیفیت تضمین شده‌تری ارائه می‌دهند.
– موقعیت زمانی و مکانی خرید: نوسانات بازار، صادرات-واردات و نرخ ارز.
– پشتیبانی خدمات پس از فروش: ارائه ضمانت، تعمیر و نگهداری.

نحوه نگهداری و تعمیرات ترانسفورماتور ایزولاسیون

نگهداری و تعمیر صحیح ترانسفورماتور ایزولاسیون از اهمیت فراوانی برخوردار بوده و باعث افزایش طول عمر و عملکرد بهتر می‌شود.

نگهداری:

– بازرسی دوره‌ای: بررسی وضعیت فیزیکی، عایق‌ها و اتصالات حداقل هر 6 ماه.
– تمیز کردن: حذف گرد و غبار و رطوبت روی سطح ترانسفورماتور.
– کنترل دمای کاری: اطمینان حاصل شود که ترانسفورماتور در دمای مجاز کار می‌کند.
– بررسی لرزش: لرزش غیرطبیعی ممکن است نشان‌دهنده اشکال مکانیکی باشد.
– مانیتورینگ جریان وولتاژ: ثبت و بررسی نوسانات برای تشخیص مشکلات پیش از بروز خرابی.
– حفظ رطوبت پایین: استفاده از محیط خشک و تهویه شده جهت جلوگیری از نفوذ آب و رطوبت.

تعمیرات:

– عیب‌یابی سیم‌پیچ‌ها: اندازه گیری مقاومت عایق و بررسی اتصال کوتاه یا بازشدگی.

– تعویض عایق‌ها: اگر عایق‌ها دچار پارگی یا خوردگی شده‌اند، تعویض باید انجام شود.
– بررسی هسته و اتصالات: اطمینان از سالم بودن هسته و اتصالات داخلی.
– رفع مشکلات مکانیکی: مانند لرزش غیر عادی یا شکستگی پایه و بدنه.
– تست پس از تعمیر: اطمینان از عملکرد صحیح دستگاه با انجام تست‌های ولتاژ و بار.

نکات تکمیلی و توصیه‌های تخصصی

– هنگام انتخاب ترانسفورماتور ایزولاسیون، حتماً باید ویژگی‌های خاص محیط کاری مانند دما، رطوبت و نوع بار مصرفی در نظر گرفته شود.
– استفاده از ترانس‌های ایزولاسیون در محیط‌هایی که خطر انفجار وجود دارد نیازمند رعایت استانداردهای ویژه و انتخاب عایق‌های خاص است.
– آموزش پرسنل جهت نصب و نگهداری صحیح از ترانسفورماتورها برای پیشگیری از آسیب اهمیت بالایی دارد.
– انجام آزمایشات دوره‌ای و کالیبراسیون تجهیزات به منظور افزایش دقت عملکرد ترانسفورماتورها و جلوگیری از خرابی‌های ناگهانی توصیه می‌شود.
