مقدمه

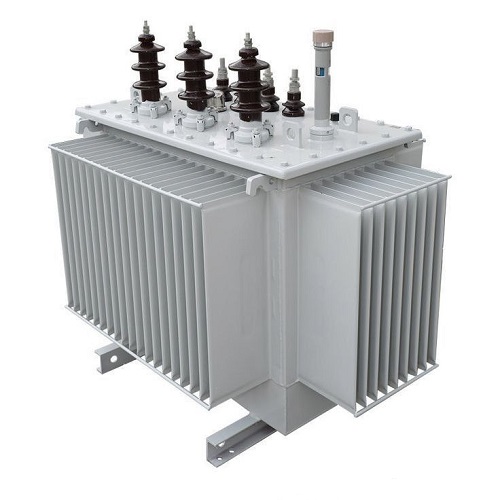

تولید ترانسفورماتور ایزوله، در شبکههای قدرت صنعتی، در تجهیزات حساس یا در کارگاههای آموزشی و پژوهشی، نیاز به منبع تغذیهای وجود دارد که ولتاژ ورودی را به سطح مطلوب تبدیل کند و در عین حال دو سوی برق از نظر الکتریکی از هم جداسازی ایمن داشته باشند. ترانسفورماتور ایزوله با این ویژگی به کار میرود: ورودی سه فاز یا تک فاز را به خروجی تک فاز یا سه فاز ایزوله تبدیل میکند تا تفاوت پتانسیل بین دو سمت دستگاه به حداقل برسد و خطرهای ناخواسته همچون قوس و نویز منتقل نشود. در این متن به مفهوم ترانس ایزوله، جنبههای طراحی و تولید، روشهای کنترل کیفیت، فرایند ساخت، نکات مهم در خرید و نگهداری و همچنین کاربردهای رایج آن پرداخته میشود تا مهندسان، مدیران پروژه و تیمهای خرید بتوانند تصمیمهای بهتری اتخاذ کنند.
۱) ترانس ایزوله چیست و چه تفاوتی با دیگر ترانسها دارد
ترانس ایزوله دستگاهی است که با استفاده از دو سوی الکتریکی جدا از هم، ولتاژ ورودی را به سطح خروجی تبدیل میکند و در هر دو سمت جدایی ایزولاسیونی برقرار میکند. این جدایی میتواند به صورت کامل یا درجهای باشد و هدف اصلی آن حفاظت کاربر و تجهیزات متصل به ولتاژ بالا در برابر نشتیهای الکتریکی، نویز یا جریانات ناخواسته است. در ترانس ایزوله، بین سطح اولیه که با منبع تغذیه ارتباط دارد و سطح ثانویه که به دستگاه مصرفکننده وصل میشود، مسافت فیزیکی یا عایقهای میان لایهها قرار میگیرند تا به حداقل رساندن هرگونه ارتباط الکتریکی مستقیم انجام شود. این ویژگی به ویژه در محیطهای پزشکی، آزمایشگاههای تحقیقاتی، سیستمهای کنترلی حساس و تجهیزات دقیق اهمیت دارد.
دو نوع اصلی از این ترانسها وجود دارد. در برخی طرحها از روغن به عنوان محیط حفاظت و انتقال حرارت استفاده میشود؛ در سایر طرحها از ساختار خشک بهره گرفته میشود که در آن هیچ مایعی در داخل محفظه وجود ندارد و ایمنی آتشسوزی و نگهداری بهبود مییابد. هر دو نوع مزایا و محدودیتهای خاص خود را دارند: ترانس ایزوله روغنی معمولاً توان بالا و خنککنندگی موثری ارائه میدهد، اما نگهداری از روغن و وجود احتمال نشت یا آلودگی محیطی را به همراه دارد؛ ترانس خشک بدون روغن است و خطرات کمتری از نظر نشت دارد، اما در برخی کاربردها توان و قابلیت خنککنندگی کمتری ارائه میکند. انتخاب نوع به نیازهای پروژه، محدودیتهای فضا، محیط کاری و الزامات ایمنی بستگی دارد.
۲) اصول طراحی و پارامترهای کلیدی
برای طراحی ترانس ایزوله، نیازهای دستگاه مصرفکننده و شرایط کار محاسبه میشود، تا بتوان با ایمنی و کارایی مطلوب به نتیجه رسید. برخی از جنبههای کلیدی عبارتاند از:
– جدایی ایزولاسیون: سطح ایزولاسیون بین دو سوی ترانس باید به گونهای باشد که در مقیاس ولتاژ کاری، خطر برقگرفتگی یا آتشسوزی به حداقل برسد. فاصلههای هوایی مناسب و ضخامت عایقهای بین سیمپیچها نقش مهمی در ایمنی دارند.
– هسته و ورقهها: هسته ترانس از ورقههای نازک فلزی ساخته میشود تا تلفات مغناطیسی کاهش یابد. طراحی مناسب لایهبندی ورقهها به کاهش حریمهای هسته و افزایش کارایی کمک میکند.
– سیمپیچها و عایقبندی: سیمپیچهای اولیه و ثانویه با عایقهای مناسب پوشانده میشوند تا از نشست رطوبت، گرمای ناشی از جریان و قوسهای ناخواسته جلوگیری شود. جنس عایق باید با دمای کار و رطوبت محیط سازگار باشد.
– محیط حفاظت و بدنه: محفظه ترانس باید به گونهای طراحی شود که در برابر ضربه، لرزش و آلودگی محیط مقاوم باشد. وجود سیستمهای تهویه یا کاورهای حرارتی برای ترانسهای با توان بالا ضروری است.
– پایداری گرمایی: در ترانسهای ایزوله با توان بالا یا کار طولانی، مدیریت گرما از طریق سیستمهای خنککننده یا کانالهای هواکاری اهمیت دارد تا دمای کاری به سطحایمن برسد و دچار افت کارایی نشود.
– ایمنی و حفاظتها: وجود پوششهای ایمنی بر روی بدنه، دستگیرههای قفلشونده، و اتصال به زمین از نکات ضروری است تا ریسکهای حین کار کاهش یابد.
– استانداردها و گواهیها: رعایت استانداردهای ایمنی و کیفی، همراه با ارائه مدارک فنی به مشتری، بخش مهمی از فرایند تولید است تا مشخصات دستگاه قابل بررسی باشد.
۳) فرایند تولید ترانس ایزوله: گامهای اصلی
– مرحله نخست: بررسی نیازها و طراحی مفهومی
در این گام، مشخص میشود که ترانس ایزوله با چه مشخصاتی ساخته میشود: سطح ولتاژ ورودی و خروجی، توان نامی، نوع خروجی، فاز بودن یا نبودن، محیط نصب، درجه ایزولاسیون و استانداردهای مورد اجرا. همچنین تصمیم گرفته میشود که آیا ترانس از نوع روغنی یا خشک باشد.
– مرحله دوم: طراحی هسته و ورقههای مغناطیسی
هسته از ورقههای فلزی نازک ساخته میشود تا تلفات هستهای کاهش یابد. طراحی مناسب لایههای هسته و ترکیب آن با سیمپیچهای اولیه و ثانویه به منظور بهبود پاسخ در فرکانسهای کاری انجام میشود.
– مرحله سوم: طراحی سیمپیچها و عایقبندی
سیمپیچها با استفاده از نخهای عایق، روغن یا ماده عایق خشک، به گونهای منظّم پیچیده میشوند تا توزیع میدان مغناطیسی مطلوب و افت ولتاژ کم به دست آید. عایقها معمولاً بر اساس کلاس عملکرد در دمای محیط انتخاب میشوند.
– مرحله چهارم: مونتاژ و ساخت بدنه
پس از پوشش دهی مناسب سیمپیچها، این پارامترها در قالب یک محفظه مقاوم یا قالب خشک جای میگیرند. در این مرحله به گیرهها، پایههای نصب، محافظهای ورودی و خروجی و دربهای ایمنی توجه میشود.
ادامه
– مرحله پنجم: عایقبندی نهایی و حفاظتها
برای ترانس ایزوله روغنی، محفظه با روغن پر میشود و عناصر خشک در کنار آن قرار میگیرند تا امکان انتقال حرارت به روغن و بهبود کارایی فراهم شود. برای ترانس خشک، با روشهای خاصی عایقبندی انجام میگردد تا رطوبت و آلودگی به حداقل برسد.
– مرحله ششم: آزمایشهای کنترل کیفیت
انجام آزمایشهای مقاومت عایق، آزمونهای پایداری حرارتی، آزمونهای افت ولتاژ و پاسخ در برابر تغییر بار، شبیهسازیهای بارهای مختلف و بررسی تعادل ولتاژ از جمله گامهای کلیدی است. این آزمایشها به منظور اطمینان از ایمنی و کارایی قبل از تحویل انجام میشود.
– مرحله هفتم: استانداردسازی و ارائه مدارک
پس از تایید کنترل کیفیت، دستگاه با مدارک فنی معتبر همراه میشود. دفترچههای کاربری، نقشههای اتصالات و گواهیهای ایمنی به مشتری ارائه میشود تا عملیات نصب و بهرهبرداری به درستی انجام پذیرد.
۴) پارامترهای فنی کلیدی در انتخاب ترانس ایزوله
– ولتاژ ورودی و خروجی: مقدار ولتاژ ورودی و خروجی باید با نیاز مصرفکننده یا ماشینآلات هماهنگی کامل داشته باشد تا ولتاژ به طور پایدار تامین شود.
– توان نامی و ضریب توان: توان نامی اندازه حداکثر بار قابل تحمل است. ضریب توان نیز بر کارایی و گرمای تولیدی اثر میگذارد.
– نسبت ایزولاسیون و کلاس عایق: ایزولاسیون مناسب برای جلوگیری از نشت ولتاژ و حفاظت کارکنان از اهمیت بالایی برخوردار است. کلاس عایق باید با دمای کاری و محیط سازگار باشد.
– افت ولتاژ و پاسخ دینامیک: افت ولتاژ در شرایط بارهای مختلف و پاسخ ترانس به تغییرات ناگهانی بار از شاخصهای اصلی است.
– نوع و جنس هسته و سیمپیچها: استفاده از مواد با کیفیت در هسته و عایقها به طول عمر ترانس و کاهش نویز کمک میکند.
– گرمایش و تهویه: ترانسهای با توانهای بالا باید سیستمهای خنککننده مناسبی داشته باشند تا دمای کاری به سطح امن برسد.
– ابعاد، وزن و نصب: فضای نصب در تابلوها و اندازه بدنه از نظر کاربری و دسترسی اهمیت دارد.
– حفاظتها و پوششها: وجود حفاظتهای اضافهبار، خطر ولتاژ بالا و اتصال به زمین، به سلامت کاربری کمک میکند.
– خدمات پس از فروش و گارانتی: پشتیبانی فنی، تامین قطعات یدکی و خدمات پس از فروش برای پروژههای صنعتی حیاتی است.
– سابقه سازنده و استانداردها: اعتبار سازنده و رعایت استانداردهای ایمنی از عوامل مهم در اعتماد مشتری است.
– تاریخ ساخت و سوابق نگهداری: سابقه تعمیرات، تعویض قطعات و نگهداری دستگاه میتواند پیشبینی عمر مفید را تسهیل کند.
۵) فرایند خرید و ارزیابی پیش از خرید
– تحلیل نیازها و محیط کار: مشخص کردن اینکه آیا دستگاه به ولتاژ ثابت یا متغیر، چه توان و چه شکل خروجی نیاز دارد، به انتخاب ترانس ایزوله مناسب کمک میکند.
– بررسی گواهیها و مدارک فنی: درخواست دفترچه کاربری، نقشه اتصالات، گواهیهای ایمنی و نمونههای آزمایشی برای بررسی تطابق مشخصات فنی با نیازها لازم است.
– بازدید حضوری و ارزیابی ظاهری: بررسی پوسته، درزها، پایههای نصب و کابلها و اتصالات ورودی خروجی؛ وجود ترک یا خرابی نشانهای از نگهداری نامناسب است.
– آزمایشهای بدون بار و با بار سبک: هنگامی که امکان دارد، انجام آزمونهای کنترلشده با حضور کارشناس برای ارزیابی پایداری ولتاژ خروجی و گرمای سطحی مفید است.
– بررسی تاریخچه نگهداری و تعمیرات: مدت زمان استفاده، دفعات تعمیر، تعویض قطعات و وجود گارانتی یا خدمات پس از فروش میتواند به تصمیم کمک کند.
– هزینه کل مالکیت: علاوه بر قیمت خرید، هزینههای حمل و نصب، نگهداری، تعمیرات و قطعات یدکی را باید در نظر گرفت تا تصمیمی با کمترین ریسک اقتصادی گرفته شود.
– درخواست مدارک فنی از فروشنده: نقشههای اتصالات، نمودار پاسخ و گواهیهای آزمایش میتواند به مقایسه با نیازهای پروژه کمک کند.
– ارزیابی ریسک پروژه: در پروژههای حیاتی یا با نیاز ایمنی بالا، مشورت با مشاوران فنی یا تیمهای مهندسی شرکتها میتواند به حفاظت بیشتر کمک کند.
۶) نصب و نگهداری: نکتههایی برای ایمنی و کارایی
– نصب توسط افراد دارای مجوز: اجرای ایمن فرایند نصب در این نوع ترانس از اهمیت بالایی برخوردار است. وجود آموزشهای تخصصی و رعایت نکات ایمنی الزامی است.
– تهویه مناسب: به ویژه در ترانسهای با توان بالا، تهویه مناسب برای دفع گرما ضروری است تا فشار گرمایی به منصرف نشود.
– حفاظتها و زمیندار بودن: اتصال مناسب به زمین، پوششهای ایمنی و نگهداری بدنه برای جلوگیری از تماس مستقیم با نقاط ولتاژ بالا از اهمیت برخوردار است.
– کابلکشی دقیق و امن: اتصالات ورودی و خروجی با کابلهای عایق مناسب، مهر و موم شده و با استقامت کافی انجام شوند.
– آزمایشهای ابتدایی با بار کم: پس از نصب، با بار سبک آغاز و به تدریج به اندازههای لازم ارتقا یابد تا پایداری ولتاژ و گرمای دستگاه مشخص شود.
– نگهداری دورهای و دفترچه خدمات: ثبت دقیق تاریخهای بازرسی، نگهداری و تعمیرات برای پیشبینی عمر مفید و برنامهریزی تعویض قطعات مهم است.
۷) نگهداری و عمر مفید ترانس ایزوله
– بازرسی عایق و سیمپیچها: هر گونه خرابی یا فرسودگی عایق باید به سرعت بررسی و در صورت نیاز اقدام به تعمیر یا تعویض شود.
– کنترل گرمایی: گرمای بیش از حد میتواند کارایی و عمر مفید را کاهش دهد؛ پس از نصب و به کارگیری، دمای کاری را به طور منظم اندازهگیری کنید.
– تمیزی و حفاظت از محیط: گرد و غبار و رطوبت میتوانند به عایق آسیب برسانند. محیط نصب خشک و پاک نگه داشته شود و در محیطهای پرگرد و غبار از پوششهای محافظ استفاده گردد.
– نگهداری از روغن (برای ترانسهای روغنی): در ترانسهای روغنی، سطح روغن و کیفیت آن بررسی شود؛ وجود آلایندهها یا کاهش سطح روغن به عنوان نشانهای از نیاز به تمدید یا تعویض روغن است.
– دفترچه خدمات و سابقه نگهداری: نگهداری دقیق از سوابق تعمیرات، تغییرات یا بازنگریهای دورهای به تیم فنی کمک میکند تا تصمیمهای مدیریت نگهداری را بهبود بخشند.
– گارانتی و خدمات پس از فروش: در صورت وجود گارانتی یا قرارداد خدمات پس از فروش، پیگیریهای منظم برای تامین قطعات یدکی و انجام بازرسیهای دورهای توصیه میشود.
۸) کاربردهای رایج ترانس ایزوله
– تجهیزات پزشکی و آزمایشگاهی: برای تغذیه دستگاههایی با ایزولاسیون بالا و نیاز به حفاظت کاربر در برابر جریانات ناخواسته.
– سیستمهای کنترل صنعتی: ارائه تغذیه ایزوله برای بخشهایی از سیستمهای کنترل تا نویز و تداخل مغناطیسی به دستگاههای حساس منتقل نشود.
– خدمات آموزشی و پژوهشی: به عنوان ابزار آموزشی برای آشنایی با اصل ایزولاسیون الکتریکی و کار با ترانسهای ایزوله در محیطهای آموزشی و پژوهشی.
– سیستمهای کنترلی دقیق و مولدهای آزمایشی: در واحدهای صنعتی کوچک یا آزمایشگاههای تحقیقاتی برای فراهم آوردن ولتاژ ایزوله و پایدار.
– صنایع فناوری و پزشکی: تجهیزاتی که نیازمند ایزولاسیون ایمن هستند تا از عبور نویز یا خطرهای الکتریکی جلوگیری شود.
۹) نتیجهگیری
تولید ترانسفورماتور ایزوله یکی از محورهای اصلی در تامین برق ایمن و پایدار در فضاهای حساس و صنعتی است. با جدایی الکتریکی بین طرفین تغذیه، این دستگاه به حفاظت پرسنل و دستگاههای مصرفکننده کمک میکند. و در برابر نویزها و نشتهای ناخواسته مقاومت بهتری ایجاد میکند. فرایند طراحی و تولید این ترانسها نیازمند دقت بالا در محاسبات. انتخاب مواد. عملیات عایقبندی و آزمایشهای کیفیت است. تا ایمنی و کارایی به سطح مطلوب برسد.
هنگام خرید. توجه به ولتاژ ورودی و خروجی. توان نامی. کلاس عایق. نوع محیط کار. ابعاد و وزن. گواهیهای ایمنی. خدمات پس از فروش و تاریخچه نگهداری ضروری است. همچنین نصب و نگهداری صحیح، بهکارگیری افراد دارای صلاحیت و رعایت نکات ایمنی در هنگام کار با این ترانسفورماتور به کاهش ریسکهای احتمالی کمک میکند. در نهایت. استفاده آگاهانه از ترانس ایزوله. همراه با بازرسیهای دورهای و نگهداری منظم، میتواند عمر مفید دستگاه را افزایش داده. و اطمینان از کارایی پایدار را فراهم آورد. اگر درباره مدلهای خاص یا پروژههای ویژهای که در نظر دارید سؤالی دارید. مشاوره با تولیدکنندگان معتبر یا کارشناسان فنی میتواند به یافتن گزینهای مناسب با کمترین ریسک منجر شود.
