مقدمه

روش تست سلامت ترانسفورماتور، ترانسفورماتورها به عنوان قلب تپنده سیستم‌های انتقال و توزیع انرژی الکتریکی، نقش حیاتی در پایداری و قابلیت اطمینان شبکه برق ایفا می‌کنند. خرابی یک ترانسفورماتور قدرت می‌تواند منجر به خاموشی‌های گسترده، خسارات اقتصادی سنگین و اختلال در خدمات ضروری شود. از این رو، اجرای برنامه‌ای منظم و سیستماتیک برای تست سلامت این تجهیزات، نه تنها یک اقدام نگهداری، بلکه یک ضرورت استراتژیک است.

اهمیت تست و نگهداری پیشگیرانه ترانسفورماتورها

هدف اصلی نگهداری پیشگیرانه، شناسایی و رفع عیوب در مراحل اولیه، قبل از تبدیل شدن به یک خرابی عمده است. تست‌های دوره‌ی سلامت، اطلاعات ارزشمندی درباره وضعیت عایق‌بندی، یکپارچگی مکانیکی و سلامت شیمیایی ترانسفورماتور ارائه می‌دهند. این رویکرد، عمر مفید تجهیز را افزایش داده، هزینه‌های تعمیرات اساسی را کاهش می‌دهد و از توقف ناگهانی و پرهزینه جلوگیری می‌کند.

انواع ترانسفورماتورها و کاربردهای آن‌ها

ترانسفورماتورها در انواع و ابعاد مختلفی ساخته می‌شوند:

• ترانسفورماتورهای قدرت: در پست‌های انتقال و توزیع برای افزایش یا کاهش سطح ولتاژ استفاده می‌شوند.
• ترانسفورماتورهای توزیع: برای تامین برق مصرف‌کنندگان نهایی در سطح ولتاژ پایین‌تر به کار می‌روند.
• ترانسفورماتورهای ابزار دقیق (PT و CT): برای نمونه‌برداری ایمن از ولتاژ و جریان به منظور اندازه‌گیری و حفاظت استفاده می‌شوند.
• ترانسفورماتورهای ویژه: مانند ترانسفورماتورهای کوره، آزمایشگاهی و ترانسفورماتورهای خشک (عایق‌بندی شده با رزین اپوکسی).

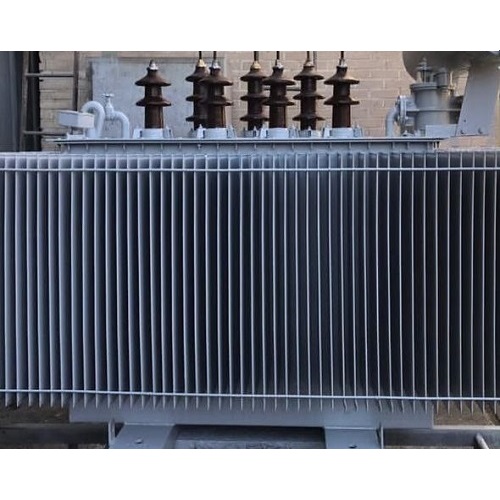

مروری بر اجزای اصلی ترانسفورماتور و نقاط ضعف احتمالی

اجزای کلیدی یک ترانسفورماتور روغنی شامل:

1. هسته فولادی: مسئول هدایت شار مغناطیسی. نقاط ضعف: شل شدن اتصالات، گرمای بیش از حد.
2. سیم‌پیچ‌ها (اولیه و ثانویه): از هادی‌های عایق‌بندی شده تشکیل شده‌اند. نقاط ضعف: خرابی عایق سیم‌ها (به دلیل رطوبت، حرارت، تنش‌های الکترومکانیکی)، اتصالات سست، اتصال حلقه‌ها.
3. عایق‌بندی: شامل عایق کاغذی (سلولز) اطراف سیم‌ها و روغن عایق. نقاط ضعف: تخریب حرارتی و شیمیایی کاغذ، آلودگی و کاهش قدرت دی‌الکتریک روغن.
4. بوشینگ‌ها: اتصالات عایق‌بندی شده برای هدایت هادی‌ها از تانک به بیرون. نقاط ضعف: ترک‌خوردگی، نشت روغن، آلودگی سطحی.
5. تانک و رادیاتور: محفظه اصلی و سیستم خنک‌کننده. نقاط ضعف: نشتی روغن، کاهش عملکرد خنک‌کنندگی.
6. تجهیزات جانبی: شامل کنسرواتور (تانک انبساط)، رطوبت‌گیر (سیلیکاژل)، رله بوخهلتس و… .

دسته‌بندی تست‌های ترانسفورماتور

تست‌های سلامت ترانسفورماتور را می‌توان بر اساس زمان و هدف اجرا به دسته‌های زیر تقسیم‌بندی کرد:

تست‌های در حین ساخت (تست‌های کارخانه‌ای)
این تست‌ها توسط سازنده و قبل از حمل ترانسفورماتور انجام می‌شوند تا از مطابقت طراحی با مشخصات فنی و استانداردها اطمینان حاصل شود. نتایج این تست‌ها به عنوان “مقادیر پایه” (Baseline) برای مقایسه با تست‌های آینده ثبت و در پلاک ترانسفورماتور و گزارش تست درج می‌شوند. مثال: تست نسبت تبدیل، تست مقاومت عایقی، تست ولتاژ القایی.

تست‌های میدانی (تست‌های نصب و راه‌اندازی)
بلافاصله پس از نصب و قبل از راه‌اندازی اولیه انجام می‌گیرند. هدف، اطمینان از سالم بودن ترانسفورماتور پس از حمل‌ونقل و نصب است. همچنین، این نتایج به عنوان نقطه شروع برای تست‌های دوره‌ای آینده در نظر گرفته می‌شوند. مثال: تست مقاومت سیم‌پیچ، تست میگر، تست DGA اولیه.

تست‌های دوره‌ای (تست‌های نگهداری سالانه/دوره‌ای)
بر اساس یک برنامه زمان‌بندی منظم (مثلاً سالانه یا هر ۲ تا ۵ سال) انجام می‌شوند. هدف اصلی، پایش روند تغییرات پارامترهای کلیدی و تشخیص زودهنگام تخریب است. دامنه و دفعات این تست‌ها اغلب بر اساس اهمیت ترانسفورماتور و شرایط کاری آن تعیین می‌شود. مثال: تست مقاومت عایقی، تست تان دلتا، تست DGA دوره‌ای، ترموگرافی.

تست‌های عیب‌یابی (پس از بروز مشکل یا حادثه)
پس از مشاهده علائم هشدار (مانند عملکرد رله بوخهلتس، افزایش صدا، نشت روغن) یا وقوع یک حادثه (مانند اتصال کوتاه خارجی یا صاعقه) انجام می‌شوند. هدف، شناسایی دقیق محل و نوع عیب برای تعیین اقدام تعمیراتی مناسب است. در این حالت معمولاً مجموعه کاملی از تست‌های الکتریکی و شیمیایی انجام می‌پذیرد.

تست‌های الکتریکی رایج

۱. تست نسبت تبدیل (Turns Ratio Test)

اصول و هدف تست
این تست برای اطمینان از صحت نسبت تبدیل نامی ترانسفورماتور انجام می‌شود. نسبت تبدیل (TTR) برابر است با نسبت تعداد دور سیم‌پیچ اولیه به ثانویه و نیز نسبت ولتاژهای القایی در آن‌ها. هرگونه انحراف از مقدار نامی می‌تواند نشان‌دهنده خطای داخلی باشد.

[
TTR = \frac{V_p}{V_s} = \frac{N_p}{N_s} ] که در آن ( V_p ) و ( V_s ) ولتاژهای اولیه و ثانویه، و ( N_p ) و ( N_s ) تعداد دورهای مربوطه هستند.

روش انجام تست (با استفاده از تستر نسبت تبدیل)
دستگاه تستر TTR یک ولتاژ کم‌فرکانس (معمولاً چند ولت) را به یک سیم‌پیچ اعمال کرده و ولتاژ القا شده در سیم‌پیچ دیگر را اندازه می‌گیرد. این تست برای تمام تپ‌ها (Tap positions) انجام می‌شود.

تفسیر نتایج و حدود مجاز
انحراف مجاز نسبت تبدیل معمولاً طبق استانداردها (مانند IEC 60076-1) تعیین می‌شود. برای ترانسفورماتورهای قدرت، انحراف مجاز معمولاً ±۰.۵٪ از مقدار نامی (یا مقدار اندازه‌گیری شده در کارخانه) است. انحراف بیش از حد می‌تواند نشان‌دهنده موارد زیر باشد.

عیوب قابل تشخیص:

• اتصالی حلقه (Shorted Turn): حتی اتصال کوتاه یک حلقه می‌تواند باعث کاهش قابل توجه نسبت تبدیل در آن فاز شود.
• قطع سیم‌پیچ (Open Circuit): نسبت تبدیل بی‌نهایت یا بسیار بالا را نشان می‌دهد.
• جابجایی فاز (Incorrect Phase Connection): در ترانسفورماتورهای سه فاز، نسبت تبدیل بین فازها نامتعادل خواهد بود.

۲. تست مقاومت سیم‌پیچ (Winding Resistance Test)

هدف تست: اطمینان از پیوستگی و عدم وجود اتصالات ضعیف
این تست مقاومت اهمی سیم‌پیچ‌ها را در دمای مشخص اندازه می‌گیرد. هدف، بررسی یکنواختی سیم‌پیچ‌ها، کیفیت اتصالات داخلی و اتصالات تپ‌چنجر است.

روش انجام تست (با استفاده از میگر یا بریج مقاومتی)
با استفاده از یک دستگاه اندازه‌گیری دقیق مقاومت (معمولاً به روش پل وتستون یا با تزریق جریان DC و اندازه‌گیری ولتاژ)، مقاومت هر فاز اندازه‌گیری می‌شود. تست باید برای تمام وضعیت‌های تپ‌چنجر انجام شود.

تاثیر دما بر مقاومت و نحوه تصحیح آن
مقاومت سیم‌پیچ به شدت وابسته به دما است. برای مقایسه دقیق، تمام مقادیر اندازه‌گیری شده باید به یک دمای مرجع (معمولاً ۷۵°C یا ۲۰°C) تصحیح شوند. رابطه تصحیح دما به صورت زیر است: [ R_{ref} = R_m \times \frac{T_{ref} + K}{T_m + K} ] که در آن ( R_{ref} ) مقاومت تصحیح شده، ( R_m ) مقاومت اندازه‌گیری شده، ( T_{ref} ) دمای مرجع، ( T_m ) دمای سیم‌پیچ هنگام اندازه‌گیری و ( K ) ثابتی بسته به جنس هادی (۲۳۴.۵ برای مس، ۲۲۵ برای آلومینیوم) است.

حدود مجاز و تفسیر نتایج
نتایج باید با مقادیر کارخانه‌ای یا با مقاومت فازهای مشابه مقایسه شوند. حداکثر انحراف مجاز بین فازهای یک سه فاز، یا بین مقادیر فعلی و پایه، معمولاً ۲٪ است. مقاومت بالاتر از حد انتظار نشان‌دهنده اتصالات سست یا سطح مقطع کاهش‌یافته است.

عیوب قابل تشخیص:

• اتصالات سست (Loose Connections) در بست‌ها، کابلشوها یا تپ‌چنجر.
• خوردگی (Corrosion) در مسیر هادی.
• قطع جزئی در سیم‌پیچ (Partial Open Circuit).

۳. تست مقاومت عایقی (Insulation Resistance Test / Megger Test)

هدف تست: ارزیابی کیفیت عایقی بین سیم‌پیچ‌ها و بدنه
این تست با اعمال یک ولتاژ DC (معمولاً ۵۰۰V تا ۱۰kV) و اندازه‌گیری جریان نشتی بسیار کم، مقاومت عایق‌بندی را ارزیابی می‌کند.

اصول تست (قانون اهم و اثر دما)
بر اساس قانون اهم ( R = V / I )، با اعمال ولتاژ ثابت V و اندازه‌گیری جریان نشتی I، مقاومت عایق R محاسبه می‌شود. دما اثر معکوس بر مقاومت عایق دارد؛ با افزایش دما، مقاومت عایق کاهش می‌یابد.

روش انجام تست با دستگاه میگر
۱. اتصال ترمینال خط (L) دستگاه به سیم‌پیچ تحت تست. ۲. اتصال ترمینال زمین (E) دستگاه به بدنه ترانسفورماتور (که سایر سیم‌پیچ‌ها نیز به آن متصل شده‌اند). ۳. اعمال ولتاژ تست برای مدت زمان استاندارد (معمولاً ۶۰ ثانیه) و قرائت مقاومت.

شاخص‌های مهم:

• مقادیر مقاومت عایقی (IR): خود مقدار قرائت شده در یک زمان مشخص (مثلاً ۶۰ ثانیه).
• نسبت جذب دی‌الکتریک (DAR): نسبت مقاومت قرائت شده در زمان ۶۰ ثانیه به مقاومت قرائت شده در زمان ۳۰ ثانیه. یک عایق سالم و خشک معمولاً DAR بزرگتر از ۱.۴ دارد. [ DAR = \frac{R_{60s}}{R_{30s}} ]
• شاخص پلاریزاسیون (PI): نسبت مقاومت قرائت شده در زمان ۱۰ دقیقه به مقاومت قرائت شده در زمان ۱ دقیقه. برای عایق‌های سالم معمولاً PI بزرگتر از ۲ است. [ PI = \frac{R_{10min}}{R_{1min}} ]

تفسیر نتایج بر اساس استانداردها (IEC, IEEE)
استانداردهایی مانند IEEE 43 حداقل مقادیر قابل قبول مقاومت عایقی را بر حسب ولتاژ نامی ترانسفورماتور و دمای سیم‌پیچ ارائه می‌دهند. اما نکته کلیدی، روند تغییرات این مقدار در طول زمان است. کاهش پیوسته مقاومت عایق، حتی اگر از حداقل مجاز بیشتر باشد، یک علامت هشدار است.

عیوب قابل تشخیص:

• رطوبت (Moisture) در عایق کاغذی یا روغن.
• آلودگی (Contamination) مانند گردوغبار یا کربن روی سطح عایق.
• تخریب عایقی (Insulation Degradation) ناشی از حرارت یا ageing.
• اتصالی به بدنه (Ground Fault).

۴. تست نسبت ولتاژ القایی (Induced Voltage Test / Overpotential Test)

هدف تست: بررسی مقاومت عایقی در برابر ولتاژ بالا
این تست، استرس الکتریکی بالا (معمولاً دو برابر ولتاژ نامی یا بیشتر) را به عایق‌بندی بین حلقه‌ها و بین سیم‌پیچ‌های مجاور اعمال می‌کند. این یک تست تخریبی احتمالی است و معمولاً فقط در کارخانه انجام می‌شود.

انواع تست (AC/DC)

• تست AC: فرکانس منبع تغذیه ممکن است افزایش یابد (مثلاً ۱۰۰-۴۰۰ هرتز) تا از اشباع هسته جلوگیری شود. تست استاندارد کارخانه است.
• تست DC: در میدان برای ترانسفورماتورهای قدیمی که ظرفیت تست AC برای آن‌ها موجود نیست، گاهی استفاده می‌شود. استرس متفاوتی بر عایق وارد می‌کند.

روش انجام تست و تنظیمات ولتاژ و زمان
یک ولتاژ بالا (طبق استاندارد، مثلاً ۲ برابر ولتاژ نامی برای ۶۰ ثانیه) به یک سیم‌پیچ اعمال می‌شود و سیم‌پیچ دیگر مدار باز است. ولتاژ به تدریج افزایش می‌یابد.

تفسیر نتایج: عدم وجود جریان نشتی غیرعادی
در حین تست، شکل موج ولتاژ و جریان مانیتور می‌شود. هرگونه شکست عایقی (Flashover) یا افزایش ناگهانی جریان نشتی، نشان‌دهنده عدم قبولی تست است.

عیوب قابل تشخیص:

• ضعف شدید عایقی بین حلقه‌ها یا بین سیم‌پیچ‌های مجاور.
• اتصالی‌های جزئی که در تست‌های ولتاژ پایین‌تر آشکار نمی‌شوند.

۵. تست ولتاژ اعمالی (Applied Voltage Test / Hi-Pot Test)

هدف تست: بررسی تحمل عایقی در برابر ولتاژ اعمالی
این تست استحکام عایق‌بندی بین سیم‌پیچ و زمین (بدنه) را بررسی می‌کند. مانند تست ولتاژ القایی، یک تست با ولتاژ بالا و احتمالاً تخریبی است.

تفاوت با تست ولتاژ القایی
در تست ولتاژ اعمالی، ولتاژ بالا مستقیماً از یک منبع خارجی بین سیم‌پیچ و زمین اعمال می‌شود. در حالی که در تست ولتاژ القایی، ولتاژ بالا در داخل ترانسفورماتور و القایی ایجاد می‌شود تا استرس بین حلقه‌ها را بررسی کند.

روش انجام و تفسیر نتایج
ولتاژ بالا (مطابق استاندارد، مثلاً چند کیلوولت بالاتر از ولتاژ نامی) بین سیم‌پیچ اتصال کوتاه شده و بدنه اعمال می‌شود. سایر سیم‌پیچ‌ها به بدنه متصل می‌شوند. عبور جریان بیش از حد یا شکست عایق به معنای رد شدن تست است.

۶. تست تلفات عایقی (Dissipation Factor / Tan Delta Test)

هدف تست: ارزیابی کیفیت عایق و میزان تلفات در آن
این تست یکی از حساسترین روش‌ها برای تشخیص تخریب زودهنگام عایق است. تان دلتا نسبت توان تلف شده (هدررفته) در عایق به توان ذخیره شده در آن را اندازه می‌گیرد. به عبارت دیگر، زاویه تلفات دی‌الکتریک را اندازه‌گیری می‌کند.

اصول تان دلتا و عوامل موثر
در یک عایق ایده‌ال، جریان از ولتاژ ۹۰ درجه پیش‌فاز است. وجود تلفات (به دلیل هدایت، پلاریزاسیون و…) این زاویه را به کمتر از ۹۰ درجه کاهش می‌دهد. زاویه کمبود را δ (دلتا) می‌نامند. ( \tan \delta ) اندازه‌گیری می‌شود. [ \tan \delta = \frac{I_R}{I_C} ] که ( I_R ) جریان مقاومتی (هم‌فاز با ولتاژ) و ( I_C ) جریان خازنی (۹۰ درجه پیش‌فاز) است. عوامل افزایش‌دهنده تان دلتا: رطوبت، آلودگی، حرارت دیدن، ageing عایق.

روش انجام تست با دستگاه تستر تان دلتا
دستگاه، یک ولتاژ تست با فرکانس قدرت (۵۰/۶۰ هرتز) اعمال کرده و جریان کل و زاویه فاز آن را با دقت بالا اندازه می‌گیرد. تست معمولاً در ولتاژهای پلکانی انجام می‌شود تا رفتار غیرخطی عایق نیز بررسی شود.

تفسیر نتایج و مقایسه با مقادیر استاندارد
مانند تست مقاومت عایقی، روند تغییرات تان دلتا در طول زمان از مقدار مطلق آن مهم‌تر است. افزایش پیوسته تان دلتا نشانه واضح تخریب عایق است. استانداردها حدودی را ارائه می‌دهند (مثلاً برای عایق روغن-کاغذ، tan δ < 0.۵٪ در ۲۰°C می‌تواند مطلوب باشد).

عیوب قابل تشخیص:

• رطوبت (حساسیت بالا).
• آلودگی در عایق.
• تخریب فیزیکی عایق ناشی از حرارت یا تنش.

۷. تست تخلیه جزئی (Partial Discharge Test)

هدف تست: شناسایی و اندازه‌گیری تخلیه‌های الکتریکی کوچک در عایق
تخلیه جزئی (PD) به جرقه‌های الکتریکی موضعی و کوچکی گفته می‌شود که در حفره‌های داخل عایق جامد یا روی مرز بین عایق‌ها رخ می‌دهد. این جرقه‌ها به مرور زمان باعث فرسایش و گسترش عیب و نهایتاً شکست کامل عایق می‌شوند.

اهمیت شناسایی PD برای پیش‌بینی شکست عایقی
اندازه‌گیری PD بهترین روش برای تشخیص عیوب موضعی در مراحل اولیه است، بسیار قبل از آنکه در تست‌های تان دلتا یا مقاومت عایقی ظاهر شوند.

روش‌های اندازه‌گیری (تست آفلاین و آنلاین)

• آفلاین: با اعمال ولتاژ بالا (معمولاً بالاتر از ولتاژ نامی) در شرایط خاموشی. با استفاده از کوپلرهای خازنی (HFCT) یا آکوستیک سنسورها، پالس‌های PD شناسایی می‌شوند.
• آنلاین: اندازه‌گیری PD در حین کار عادی ترانسفورماتور تحت ولتاژ نامی. نیازمند فیلترینگ پیشرفته برای حذف نویزهای الکترومغناطیسی محیط است.

تفسیر نتایج و تعیین شدت خطر
نتایج به صورت مقدار بار ظاهری (pC – پیکوکولن) گزارش می‌شوند. استاندارد IEC 60270 حدود مجاز PD را تعریف می‌کند (مثلاً PD < ۵۰۰ pC در شرایط تست کارخانه). علاوه بر مقدار، الگوی پالس‌ها (PRPD Pattern) نیز برای تشخیص نوع عیب (حفره، تخلیه سطحی و …) تحلیل می‌شود.

۸. تست مقاومت اتصال سیم‌پیچ‌ها (Winding Open Circuit Test / Short Circuit Test)

هدف تست: تعیین پارامترهای مدار معادل ترانسفورماتور (مانند مقاومت و راکتانس نشتی)
این دو تست کلاسیک برای تعیین پارامترهای مدار معادل ترانسفورماتور و محاسبه راندمان و تنظیم ولتاژ آن استفاده می‌شوند.

روش انجام تست اتصال کوتاه (برای تعیین امپدانس نشتی)
سیم‌پیچ ثانویه اتصال کوتاه می‌شود و به سیم‌پیچ اولیه یک ولتاژ کم (چند درصد ولتاژ نامی) اعمال می‌شود تا جریان نامی در مدار برقرار شود. در این حالت، جریان مغناطیس‌کننده ناچیز است و توان ورودی (( P_{sc} )) تقریباً برابر تلفات مسی در جریان نامی است. از این تست می‌توان امپدانس نشتی (( Z_{eq} ))، مقاومت نشتی (( R_{eq} )) و راکتانس نشتی (( X_{eq} )) را محاسبه کرد. [ Z_{eq} = \frac{V_{sc}}{I_{nom}}, \quad R_{eq} = \frac{P_{sc}}{I_{nom}^2}, \quad X_{eq} = \sqrt{Z_{eq}^2 – R_{eq}^2} ]

روش انجام تست مدار باز (برای تعیین پارامترهای مدار مغناطیس‌کننده)
سیم‌پیچ اولیه باز است و ولتاژ نامی به سیم‌پیچ ثانویه اعمال می‌شود. جریان ورودی در این حالت بسیار کم (در حد درصدی از جریان نامی) و تقریباً برابر جریان مغناطیس‌کننده است. توان ورودی (( P_{oc} )) نشان‌دهنده تلفات هسته (هیسترزیس و ادای) است.

کاربرد در تحلیل تلفات و راندمان
پارامترهای به دست آمده از این دو تست برای محاسبه راندمان، تنظیم ولتاژ و آنالیز پخش بار در شبکه ضروری هستند. تغییرات غیرعادی در تلفات هسته می‌تواند نشان‌دهنده مشکلاتی در مدار مغناطیسی (مانند اتصال کوتاه بین ورق‌های هسته) باشد.

تست‌های غیر الکتریکی و شیمیایی

۹. تست روغن ترانسفورماتور

اهمیت روغن به عنوان عایق و خنک‌کننده

روغن ترانسفورماتور دو وظیفه اصلی دارد: خنک‌کردن هسته و سیم‌پیچ‌ها، و عایق‌بندی الکتریکی بین قطبات. سلامت روغن مستقیماً بر سلامت و عمر ترانسفورماتور تاثیر می‌گذارد.

انواع تست‌های روغن:

• تست ولتاژ شکست (Breakdown Voltage Test): حیاتی‌ترین تست معمول روغن. قدرت دی‌الکتریک روغن را با اعمال ولتاژ افزایشی بین دو الکترود در نمونه روغن اندازه می‌گیرد. مقدار پایین (معمولاً کمتر از ۳۰ کیلوولت بر استاندارد IEC 60156) نشان‌دهنده آلودگی (معمولاً رطوبت یا ذرات) است.
• تست رنگ و ظاهر: بررسی شفافیت و رنگ. رنگ تیره می‌تواند نشانه overheating یا ageing باشد.
• تست نقطه اشتعال (Flash Point Test): دمایی که در آن بخارات روغن در مجاورت شعله مشتعل می‌شوند. کاهش نقطه اشتعال می‌تواند نشان‌دهنده آلودگی با هیدروکربن‌های سبک باشد.
• تست ویسکوزیته (Viscosity Test): برای بررسی مناسب بودن روغن برای خنک‌کاری.
• تست اسیدیته (Acidity Test): اندازه‌گیری عدد خنثی‌سازی (Neutralization Number). افزایش اسیدیته محصول تجزیه حرارتی و اکسیداسیون روغن و کاغذ است و نشانه پیشرفته ageing.
• تست میزان آب (Water Content Test): آب دشمن اصلی عایق روغن-کاغذ است. حتی مقادیر بسیار کم (در حد ppm) خطرناک است و قدرت دی‌الکتریک را شدیداً کاهش می‌دهد.
• تست گازهای محلول (Dissolved Gas Analysis – DGA): حیاتی‌ترین تست برای تشخیص عیوب داخلی.
  • هنگام وقوع عیوب داخلی مانند تخلیه جزئی، قوس الکتریکی یا overheating موضعی، روغن و کاغذ تجزیه شده و گازهای خاصی تولید می‌کنند.
  • با کروماتوگرافی گازی، نوع و مقدار گازهای محلول در روغن (مانند ( H_2 ), ( CH_4 ), ( C_2H_2 ), ( C_2H_4 ), ( CO ), ( CO_2 )) اندازه‌گیری می‌شود.
  • تفسیر نتایج DGA و روش‌های کدگذاری: الگوی نسبی این گازها مانند “اثر انگشت” نوع عیب را مشخص می‌کند. روش‌های کدگذاری مانند کد راجرز (Rogers Ratio) و کد دوورننبرگ (Duval Triangle) به طور سیستماتیک برای تشخیص عیب (مثلاً تخلیه جزئی با انرژی بالا، قوس، overheating کاغذ) استفاده می‌شوند.
  • افزایش گاز استیلن (( C_2H_2 )) معمولاً نشانه قوس الکتریکی با انرژی بالا است. افزایش گاز هیدروژن (( H_2 )) و متان (( CH_4 )) می‌تواند نشانه تخلیه جزئی باشد. افزایش مونوکسیدکربن (( CO )) و دی‌اکسیدکربن (( CO_2 )) نشانه overheating عایق کاغذی است.

نحوه نمونه‌برداری صحیح از روغن

نمونه‌برداری نادرست می‌تواند نتایج تست را کاملاً مخدوش کند. باید از بطری‌های شیشه‌ای تمیز و خشک، در شرایط هوای خشک، و از شیرهای پایین تانک (پس از تخلیه چند لیتر اول) انجام شود.

۱۰. تست مقاومت اتصال زمین (Grounding Resistance Test)

هدف: اطمینان از اتصال صحیح بدنه ترانسفورماتور به سیستم ارتینگ
یک اتصال زمین با مقاومت کم برای ایمنی پرسنل (در صورت اتصال بدنه) و عملکرد صحیح رله‌های حفاظتی ضروری است. با استفاده از دستگاه earth tester (مثل سه‌پین یا چنگکی)، مقاومت کل اتصال زمین ترانسفورماتور اندازه‌گیری می‌شود. مقدار آن باید مطابق با مقررات محلی (اغلب کمتر از ۱ تا ۵ اهم) باشد.

۱۱. تست ترموگرافی (Thermography Test)

هدف: شناسایی نقاط داغ (Hot Spots) در اتصالات، بوشینگ‌ها و بدنه ترانسفورماتور
این تستی غیرمخرب، سریع و موثر برای تشخیص مشکلات مرتبط با مقاومت الکتریکی یا خنک‌کاری است.

اصول کار با دوربین‌های حرارتی
دوربین‌های حرارتی تابش مادون قرمز سطوح را دریافت کرده و یک نقشه حرارتی (ترموگرام) ایجاد می‌کنند که دماهای نسبی نقاط مختلف را به صورت رنگ‌های مختلف نشان می‌دهد.

تفسیر تصاویر حرارتی و تعیین علائم هشدار

• اتصالات کابلشو و باسبار: نقطه داغ در یک اتصال می‌تواند نشانه سستی، خوردگی یا افزایش مقاومت اتصال باشد.
• بوشینگ‌ها: گرمای غیرعادی می‌تواند نشانه تخریب داخلی یا آلودگی سطحی باشد.
• رادیاتورها: اختلاف دمای بین فین‌های مختلف می‌تواند نشانه گرفتگی یا هواگیری نامناسب باشد.
• بدنه ترانسفورماتور: الگوهای حرارتی غیریکنواخت می‌تواند نشانه تلفات فوکو در بدنه یا مشکلات مدار مغناطیسی باشد.

۱۲. تست ارتعاشات (Vibration Analysis)

برای ترانسفورماتورهای بزرگ و قدرت بالا
هسته و سیم‌پیچ‌های ترانسفورماتور تحت نیروهای الکترومغناطیسی متناوب، ارتعاشات مکانیکی با فرکانس ۱۰۰/۱۲۰ هرتز (دو برابر فرکانس شبکه) تولید می‌کنند.

شناسایی ارتعاشات غیرعادی که می‌تواند نشان‌دهنده مشکلات مکانیکی یا الکتریکی باشد
با نصب سنسورهای شتاب‌سنج (Accelerometers) بر روی بدنه، طیف ارتعاشی ترانسفورماتور ثبت و تحلیل می‌شود. تغییر در الگو یا دامنه ارتعاشات می‌تواند نشانه‌ای از:

• شل شدن هسته یا قیدهای مکانیکی.
• تغییر در یکنواختی مدار مغناطیسی (اتصال کوتاه بین ورق‌ها).
• مشکلات مکانیکی در فن‌ها یا پمپ‌های روغن.

تجزیه و تحلیل نتایج و نگهداری پیش‌بینانه

جمع‌بندی نتایج تست‌ها
هیچ تستی به تنهایی نمی‌تواند تصویر کاملی از سلامت ترانسفورماتور ارائه دهد. نتایج تمام تست‌های الکتریکی، شیمیایی و فیزیکی باید به صورت یکپارچه و در کنار هم تحلیل شوند. مثلاً افزایش تان دلتا همراه با افزایش رطوبت در روغن و افزایش گاز ( H_2 ) در DGA، تایید محکمی بر مشکل رطوبت در عایق است.

ایجاد پایگاه داده برای روند تغییرات پارامترها
ثبت منظم نتایج تمام تست‌ها در یک پایگاه داده مرکزی (CMIS – Condition Monitoring Information System) ضروری است. ترسیم گرافیکی روند تغییرات هر پارامتر (مانند tan δ، مقاومت عایق، گازهای DGA) در طول سال‌ها، قدرتمندترین ابزار برای تشخیص زودهنگام تخریب تدریجی است.

برنامه‌ریزی نگهداری و تعمیرات مبتنی بر وضعیت (Condition-Based Maintenance)
به جای تعمیرات دوره‌ای بر اساس زمان، اقدامات نگهداری بر اساس وضعیت واقعی ترانسفورماتور و تحلیل روندها برنامه‌ریزی می‌شود. این رویکرد، هزینه‌ها را بهینه کرده و از تعمیرات غیرضروری جلوگیری می‌کند.

تعیین عمر مفید باقی‌مانده (RUL)
با ترکیب داده‌های تست (به ویژه میزان فرسودگی عایق کاغذی از طریق DGA و تست‌های الکتریکی) و مدل‌های ریاضی ageing، می‌توان تخمینی از عمر مفید باقی‌مانده ترانسفورماتور ارائه داد. این اطلاعات برای برنامه‌ریزی سرمایه‌گذاری و جایگزینی تجهیزات حیاتی است.

نتیجه‌گیری

اجرای منظم و تحلیل دقیق تست‌های سلامت ترانسفورماتور، سنگ بنای یک استراتژی نگهداری پیشگیرانه و پیش‌بینانه موفق است. این اقدامات نه تنها از خرابی‌های غیرمنتظره و پرهزینه جلوگیری می‌کنند، بلکه با افزایش قابلیت اطمینان، در دسترس‌پذیری شبکه برق و ایمنی پرسنع بهره‌بردار را به طور چشمگیری ارتقا می‌دهند. سرمایه‌گذاری در پایش وضعیت و تست‌های دوره‌ای، در مقایسه با هزینه‌های مستقیم و غیرمستقیم یک خرابی اساسی، کاملاً مقرون به صرفه و ضروری است. با به کارگیری فناوری‌های مدرن تست و تحلیل داده‌ها، مهندسان قادر خواهند بود عمر مفید ترانسفورماتورها را به حداکثر رسانده و از دارایی‌های گران‌قیمت شبکه به بهترین شکل محافظت نمایند.
