مقدمه

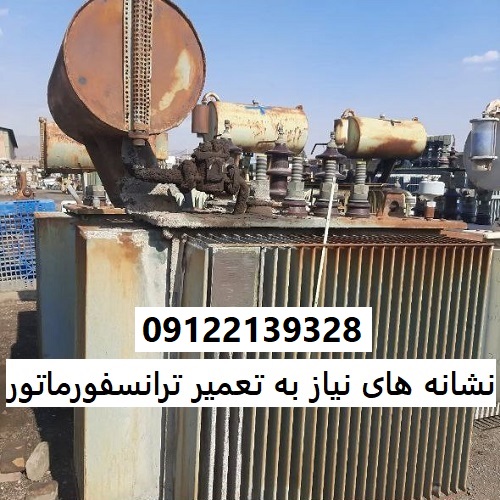

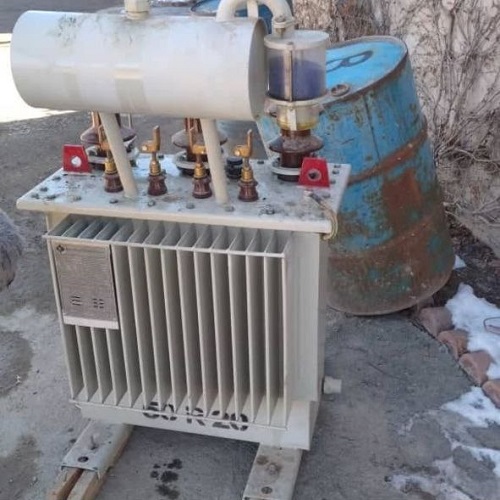

نشانه های نیاز به تعمیر ترانسفورماتور، ترانسفورماتور یکی از تجهیزات حیاتی در سیستم‌های توزیع و انتقال انرژی الکتریکی است که نقش مهمی در تنظیم سطح ولتاژ و انتقال انرژی با حداقل تلفات دارد. دوام و عملکرد بهینه ترانسفورماتورها در پایداری شبکه برق بسیار مؤثر است و خرابی یا عملکرد نامناسب آن‌ها می‌تواند منجر به قطعی برق، آسیب به تجهیزات دیگر و خسارات مالی و جانی گردد. به همین دلیل تشخیص به موقع نشانه‌های نیاز به تعمیر و نگهداری ترانسفورماتورها اهمیت زیادی دارد.

در این متن به طور مفصل به شناخت انواع ترانسفورماتورها، عملکرد آنها، علائم و نشانه‌های مختلف خرابی، روش‌های عیب‌یابی، دلایل خرابی، و نکات مهم در تعمیر و نگهداری پرداخته می‌شود. هدف از این مطلب، ارائه راهنمای جامعی برای مهندسان برق، تکنسین‌ها و مدیران بهره‌برداری است که به مدیریت صحیح ترانسفورماتورها کمک کند.



فصل اول: آشنایی با ترانسفورماتورها

1.1 تعریف ترانسفورماتور

ترانسفورماتور دستگاهی الکتریکی است که انرژی الکتریکی را از یک مدار به مدار دیگر با تغییر ولتاژ و جریان منتقل می‌کند، بدون اینکه تغییر فرکانس رخ دهد. این تغییر ولتاژ می‌تواند افزایشی یا کاهشی باشد. ترانسفورماتور براساس قانون القای الکترومغناطیسی کار می‌کند و شامل سیم‌پیچ‌های اولیه و ثانویه است که به دور هسته فلزی پیچیده شده‌اند.

1.2 انواع ترانسفورماتورها

ترانسفورماتورها به چند دسته مختلف تقسیم می‌شوند که مهم‌ترین آنها عبارتند از:

الف- ترانسفورماتورهای قدرت (Power Transformers): این نوع ترانسفورماتورها در خطوط انتقال و توزیع برق برای تنظیم ولتاژهای بالا استفاده می‌شوند.
ب- ترانسفورماتورهای توزیع (Distribution Transformers): این نوع برای کاهش ولتاژ برق انتقالی به سطح ولتاژ مصرف‌کننده نهایی کاربرد دارند.
ج- ترانسفورماتورهای اندازه‌گیری (Instrument Transformers): مانند ترانسفورماتور جریان و ولتاژ که برای اندازه‌گیری و حفاظت سیستم به کار می‌روند.
د- ترانسفورماتورهای ایزوله‌کننده (Isolation Transformers): برای جداسازی مدارها و افزایش ایمنی استفاده می‌شوند.

1.3 ساختار ترانسفورماتور

ترانسفورماتورها معمولاً شامل این اجزاء هستند:

– هسته آهنی (Core): برای هدایت شار مغناطیسی و افزایش کارایی.
– سیم‌پیچ اولیه و ثانویه: معمولا از سیم مسی یا آلومینیومی.
– تانک روغن (در ترانسفورماتورهای روغنی): برای خنک‌کاری و عایق‌بندی.
– سیستم خنک‌کننده: نظیر رادیاتورها، فن‌ها یا سیستم‌های روغن.
– تجهیزات حفاظتی و اندازه‌گیری مثل Buchholz Relay و دی‌وی‌تی (Diverter switches).



فصل دوم: دلایل و عوامل خرابی ترانسفورماتورها

2.1 خرابی‌های حرارتی

گرمای بیش از حد باعث آسیب به عایق‌ها و سیم‌پیچ‌ها می‌گردد و مهم‌ترین دلیل خراب شدن ترانسفورماتورهاست. دلایل گرمای بیش از حد عبارتند از:

– بارگذاری بیش از حد ترانسفورماتور.
– افراط در ولتاژ (Overvoltage).
– مشکلات در سیستم خنک‌کاری.
– افزایش دمای محیط یا فضای اطراف ترانسفورماتور.

2.2 خرابی‌های الکتریکی و عایقی

– کاهش کیفیت و عمر عایق‌ها به دلیل رطوبت، آلودگی و گرما.
– اتصال کوتاه در سیم‌پیچ‌ها.
– ایجاد جریان نشتی و تخلیه جزیی.
– پدیده‌های ولتاژ بالا و اضافه ولتاژ.

2.3 خرابی‌های مکانیکی

– لرزش‌های بیش از حد و ضربه‌ها.
– خراب شدن ساپورت‌ها و نگهدارنده‌ها.
– آسیب به هسته ترانسفورماتور.

2.4 خرابی‌های ناشی از روغن ترانسفورماتور

– آلودگی یا کاهش سطح روغن.
– اکسید شدن روغن و افزایش اسیدیته.
– ورود رطوبت به داخل روغن.
– وجود گازهای محلول در روغن که نشانه حریق داخلی یا قوس الکتریکی است.



فصل سوم: علائم و نشانه‌های خرابی ترانسفورماتور

3.1 افزایش دمای غیر طبیعی

افزایش مکرر دمای ترانسفورماتور یا بروز تغییرات ناگهانی در دما می‌تواند نشانه بار اضافی یا مشکلات خنک‌کنندگی باشد.

3.2 صداهای غیر معمول

– صدای وزوز غیر معمول یا افزایش صدا نسبت به حالت معمولی.
– صدای جرقه یا انفجار که می‌تواند نشان‌دهنده قوس الکتریکی باشد.

3.3 نشتی روغن و تغییر در سطح روغن

– مشاهده نشتی روغن در تانک ترانسفورماتور.
– کاهش سطح روغن که می‌تواند به دلیل ترک خوردگی یا سوراخ بودن باشد.

3.4 تغییر رنگ یا بوی نامطبوع

– تغییر رنگ روغن یا تانک به دلیل دمای بالا یا احتراق.
– بوی خاص ناشی از سوختگی عایق‌ها یا روغن.

3.5 تغییر در پارامترهای الکتریکی

– نوسانات ولتاژ خروجی و افت عملکرد.
– تغییر در مقاومت عایقی و مقاومت تغذیه.
– افزایش جریان‌های نشتی یا جریان‌های غیر خطی.

3.6 افزایش فشار داخلی و عملکرد رله‌های حفاظتی

– عملکرد نامتعارف رله Buchholz و رله‌های حفاظتی نشانگر وجود گاز یا فشار در داخل ترانسفورماتور.



فصل چهارم: روش‌های تشخیص و بررسی وضعیت ترانسفورماتور

4.1 اندازه‌گیری دمای ترانسفورماتور

استفاده از سنسورهای حرارتی و تصویربرداری حرارتی برای شناسایی نقاط داغ.

4.2 آنالیز روغن ترانسفورماتور (Oil Analysis)

– اندازه‌گیری میزان رطوبت، اسیدیته و دیاکسید کربن.
– تست گازهای محلول (Dissolved Gas Analysis – DGA) برای تشخیص قوس و احتراق.

4.3 آزمایش مقاومت عایقی

اندازه‌گیری مقاومت عایقی سیم‌پیچ‌ها برای تشخیص آسیب در عایق.

4.4 آزمایش نسبت تبدیل ولتاژ (Turns Ratio Test)

برای بررسی سلامت سیم‌پیچ‌ها و همچنین تغییرات ناشی از آسیب‌های مکانیکی.

4.5 آزمایش ارتعاشات و صدا

با استفاده از سنسورهای ارتعاش جهت بررسی سلامت مکانیکی ترانسفورماتور.

4.6 بازدیدهای دوره‌ای و تعمیراتی

بازدید چشمی برای تشخیص عوامل فیزیکی خرابی مثل نشتی، خوردگی و آسیب دیدگی.

فصل پنجم: راهکارهای پیشگیری و نگهداری ترانسفورماتور

5.1 نظارت پیوسته و هوشمند

استفاده از سامانه‌های مانیتورینگ هوشمند برای ثبت و تحلیل داده‌های عملیاتی.

5.2 نگهداری هماهنگ روغن و عایق

– تعویض و تصفیه روغن به صورت منظم با استفاده از روش‌های جداسازی رطوبت و آلودگی.
– کنترل میزان رطوبت روغن و تانک.

5.3 برنامه‌ریزی تعمیرات دوره‌ای

– بازدید دقیق قطعات کلیدی در بازه‌های زمانی مشخص.
– انجام تست‌های لازم به منظور تشخیص زود هنگام خرابی.

5.4 کنترل بار و شرایط کاری

– جلوگیری از بارگذاری بیش از حد.
– مدیریت دما و خنک‌کاری ترانسفورماتور.

5.5 محافظت از ترانسفورماتور در برابر نوسانات ولتاژ

استفاده از تجهیزات حفاظتی مانند رله‌های اضافه ولتاژ، کلیدهای حفاظتی و وارنیش برای حفاظت در برابر صاعقه و اضافه ولتاژ.



فصل ششم: نکات مهم در تعمیر ترانسفورماتور

6.1 ایمنی در تعمیرات

– قطع کامل تغذیه برق.
– رعایت دستورالعمل‌های ایمنی و استفاده از تجهیزات حفاظتی فردی.

6.2 شناسایی دقیق مشکل

– استفاده از همه روش‌های تشخیص برای تعیین علت اصلی خرابی.
– بررسی دقیق مدارهای داخلی و اجزای مرتبط.

6.3 تعمیر یا تعویض قطعات معیوب

– تعمیر سیم‌پیچ‌ها در صورت امکان.
– تعویض عایق‌های آسیب دیده.
– تعمیر یا تعویض سیستم خنک‌کننده و روغن.

6.4 آزمایش‌های پس از تعمیر

انجام آزمایش‌های ولتاژ، مقاومت عایقی، نسبت تبدیل و تست دما برای اطمینان از عملکرد صحیح ترانسفورماتور پس از تعمیر.

6.5 مستندسازی

ثبت کامل روند تعمیر، نتایج آزمایش‌ها و توصیه‌های بعدی برای نگهداری.



فصل هفتم:هزینه تعمیر ترانسفورماتور

هزینه تعمیر ترانسفورماتور یکی از عوامل مهم در نگهداری و بهره‌برداری از تجهیزات برقی محسوب می‌شود و معمولاً براساس چندین پارامتر مهم تعیین می‌گردد که هر کدام می‌تواند تاثیر قابل‌توجهی بر مجموع هزینه‌ها داشته باشد. در ادامه به تفصیل به بررسی این عوامل می‌پردازیم:

1. نوع و ظرفیت ترانسفورماتور:
ترانسفورماتورها در انواع مختلفی از جمله ترانسفورماتورهای قدرت، ترانسفورماتورهای توزیع، ترانسفورماتورهای روغنی و خشک تولید می‌شوند. ظرفیت کاری ترانسفورماتور نیز متغیر است و هرچه ظرفیت بیشتر باشد، پیچیدگی تعمیر و هزینه‌های مربوط به قطعات و نیروی کار نیز افزایش می‌یابد. به عنوان مثال، ترانسفورماتورهای قدرت با ظرفیت بالا معمولاً هزینه تعمیر بالاتری نسبت به ترانسفورماتورهای کوچک توزیع دارند.

2. نوع خرابی:
خرابی‌های مختلف در ترانسفورماتورها شامل مواردی مانند نشت روغن، آسیب به سیم‌پیچ‌ها، فرسودگی یا سوختگی عایق‌ها، مشکلات در هسته آهنی و یا قطعی و خوردگی ترمینال‌ها می‌باشد. هر یک از این خرابی‌ها شیوه تعمیر و نوع ابزار و قطعات مورد نیاز متفاوتی دارند که بر هزینه تعمیر تاثیر مستقیم می‌گذارند. به طور مثال، تعویض سیم‌پیچ‌ها بسیار پرهزینه‌تر از تعمیر نشت روغن است.

3. میزان آسیب و نیاز به تعویض قطعات:
شدت خرابی و مقدار قطعاتی که نیاز به تعویض دارند، از عوامل تعیین‌کننده هزینه نهایی تعمیر است. اگر تنها بخش کوچکی از ترانسفورماتور آسیب دیده باشد و قابل تعمیر باشد، هزینه‌ها پایین‌تر می‌آید. اما در صورتی که چندین بخش دچار آسیب شده و نیاز به تعویض کامل یا جزئی قطعات اصلی باشد، هزینه تعمیر به شدت افزایش می‌یابد.

ادامه

4. هزینه نیروی کار و تخصص تعمیرکاران:
تعمیر ترانسفورماتور نیازمند تخصص بالا و تجربه کافی در زمینه تجهیزات الکتریکی است. هزینه دستمزد تعمیرکاران متخصص و مهندسان فنی با دانش تخصصی معمولاً بخش مهمی از هزینه تعمیر را تشکیل می‌دهد. همچنین، مدت زمان مورد نیاز برای انجام تعمیرات پیچیده نیز بر هزینه نیروی کار تاثیرگذار است.

5. هزینه حمل و نقل و جابجایی ترانسفورماتور:
ترانسفورماتورها تجهیزاتی سنگین و حجیم هستند و برای تعمیرات گاهی لازم است به کارگاه‌های تخصصی منتقل شوند. هزینه مربوط به حمل و نقل، بارگیری، جابجایی و نصب مجدد ترانسفورماتور در محل مورد نظر نیز بخشی از مجموع هزینه تعمیر به حساب می‌آید. فاصله مکانی و تجهیزات مورد نیاز برای جابجایی می‌تواند هزینه‌های مرتبط را افزایش دهد.

در نهایت، هزینه کلی تعمیر ترانسفورماتور ترکیبی از تمامی این عوامل بوده و بسته به شرایط خاص هر پروژه و وضعیت ترانسفورماتور می‌تواند متفاوت باشد. برای برآورد دقیق هزینه تعمیر، معمولاً بازدید فنی و تشخیص کامل نوع خرابی ضروری است. همچنین، استفاده از خدمات شرکت‌های معتبر و متخصص هم می‌تواند منجر به تعمیر با کیفیت‌تر و کاهش هزینه‌های بلندمدت گردد.



نتیجه‌گیری

ترانسفورماتورها به عنوان تجهیزات استراتژیک در سیستم‌های برق‌رسانی، توجه ویژه به نگهداری و تعمیرات دوره‌ای نیاز دارند. شناسایی زودهنگام علائم و نشانه‌های خرابی می‌تواند از بروز آسیب‌های جدی و طولانی مدت جلوگیری کند. با استفاده از روش‌های پیشرفته آنالیز و نظارت مستمر، امکان افزایش عمر مفید ترانسفورماتور و بهینه‌سازی عملکرد آنها فراهم می‌شود.

توصیه می‌شود بهره‌برداران و تکنسین‌ها با دانش کامل نسبت به نشانه‌های خرابی آگاه بوده و در اجرای برنامه‌های پیشگیرانه و تعمیراتی کوشا باشند تا ضمن حفظ کیفیت برق، هزینه‌های ناشی از خرابی‌ها و تعمیرات اضطراری را نیز کاهش دهند.
