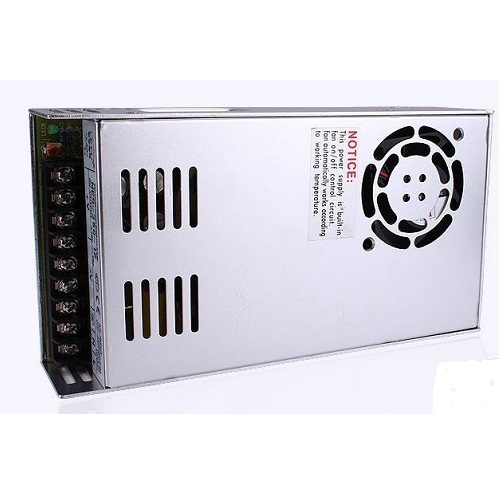

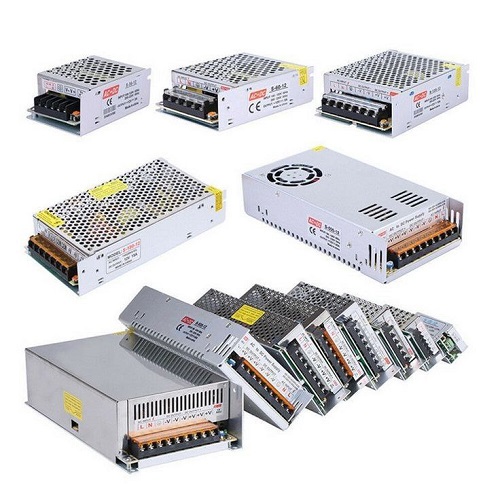

منبع تغذیه سوئیچینگ (SMPS) چیست

منبع تغذیه سوئیچینگ (SMPS) یکی از انواع پیشرفته منابع تغذیه است که برای تبدیل ولتاژ و جریان به صورت کارآمد و با بازدهی بالا مورد استفاده قرار می‌گیرد. برخلاف منابع تغذیه خطی که از رگولاتورهای خطی برای کاهش ولتاژ استفاده می‌کنند، SMPS از روش‌های سوئیچینگ برای تبدیل توان بهره می‌برد. این منابع تغذیه از تکنولوژی سوئیچینگ مبتنی بر نیمه‌هادی‌ها استفاده می‌کنند تا با تغییر سریع وضعیت‌ها بین روشن و خاموش، انرژی الکتریکی را به ولتاژها و جریان‌های مورد نیاز تبدیل کنند.

اصلی‌ترین مزیت SMPS، کارایی بالای آن به دلیل کاهش تلفات انرژی در فرایند تبدیل است. در این سیستم، ولتاژ AC ورودی ابتدا به ولتاژ DC تغییر می‌یابد و سپس این ولتاژ توسط مدارات سوئیچینگ به فرکانس بالا تبدیل می‌شود. در این مرحله، با تنظیمات مناسب، ولتاژ مورد نیاز خروجی تولید می‌شود که می‌تواند پایدارتر و موثرتر از روش‌های سنتی باشد.

یکی از اجزای کلیدی SMPS، ترانزیستور یا ماسفت است که به عنوان سوئیچ عمل می‌کند و بین حالت‌های هدایت و قطع جابجا می‌شود. این ویژگی باعث می‌شود که SMPS بتواند با تلفات کمتر ولتاژها را تنظیم و مصرف انرژی را بهینه کند.

همچنین، SMPS به دلیل طراحی فشرده و کارایی بالا، وزن و حجم کمتری نسبت به منابع تغذیه خطی دارد و به همین دلیل در تجهیزات قابل حمل و دستگاه‌هایی که نیاز به انرژی پایدار دارند، بسیار محبوب است. این ویژگی‌ها به همراه توانایی پاسخگویی به تغییرات ناگهانی در بار، باعث عملکرد برتر SMPS در بسیاری از کاربردهای الکترونیکی مدرن می‌شود. با توجه به این مزایا، SMPS در تجهیزات دیجیتالی، کامپیوترها و دستگاه‌های صنعتی به طور گسترده استفاده می‌شود، زیرا علاوه بر کارایی بالا، توانایی تنظیم ولتاژهای مختلف را نیز داراست.

تفاوت بین منبع تغذیه خطی و سوئیچینگ

منابع تغذیه خطی و سوئیچینگ هر دو برای تأمین انرژی دستگاه‌های الکترونیکی استفاده می‌شوند، اما تفاوت‌های مهمی در نحوه عملکرد و ویژگی‌های آنها وجود دارد. منابع تغذیه خطی به وسیله‌ی رگولاتورهای خطی عمل می‌کنند که ولتاژ اضافی را از طریق تبدیل آن به گرما کاهش می‌دهند. این فرآیند معمولاً کمتر پیچیده است، اما باعث اتلاف انرژی زیادی می‌شود، زیرا انرژی به شکل گرما هدر می‌رود. یکی از ویژگی‌های منابع تغذیه خطی، تولید نویز پایین و پاسخ‌دهی سریع آنها به تغییرات بار است، اما اندازه و وزن بیشتری دارند که می‌تواند مشکل‌ساز باشد.

در مقابل، منابع تغذیه سوئیچینگ (SMPS) از تکنولوژی سوئیچینگ برای تبدیل ولتاژ استفاده می‌کنند. این سیستم‌ها با سرعت بالا بین حالت‌های قطع و وصل تغییر وضعیت داده و انرژی را به طور کارآمد تبدیل می‌کنند و به همین دلیل، انرژی کمتری به صورت گرما هدر می‌رود. SMPS‌ها برخلاف نوع خطی، اندازه و وزن کمتری دارند که این مزیت بزرگ در طراحی‌های فشرده و دستگاه‌های قابل حمل است.

در منابع تغذیه سوئیچینگ، فرکانس کاری بالا امکان استفاده از ترانسفورماتورها و فیلترهای کوچک‌تر را فراهم می‌کند که به کاهش حجم و وزن منبع تغذیه کمک می‌کند. با این حال، تولید نویزهای الکترومغناطیسی یکی از چالش‌های SMPS است که نیاز به فیلترهای خاصی دارد تا از تداخل جلوگیری شود.

چنین تفاوت‌هایی باعث می‌شود منابع تغذیه خطی بیشتر در کاربردهایی که نیاز به ثبات بالا و نویز کم دارند، مورد استفاده قرار گیرند، در حالی که منابع سوئیچینگ به خاطر بهره‌وری بالا و حجم کوچک در دستگاه‌های متنوع و قابل حمل بیشتر استفاده می‌شوند. این تمایزات بر انتخاب نوع منبع تغذیه بر اساس نیاز کاربرد و شرایط عملکرد تأثیر می‌گذارد.

اجزای اصلی یک منبع تغذیه سوئیچینگ

یک منبع تغذیه سوئیچینگ (SMPS) از چندین جزء کلیدی تشکیل شده است که با همکاری یکدیگر، باعث کارایی و عملکرد مطلوب این دستگاه می‌شوند. اولین جزء، یک‌سو کننده و فیلتر ورودی است که جریان AC ورودی را به DC تبدیل می‌کند و نویزهای الکتریکی را از بین می‌برد تا کارایی سیستم بهبود یابد. بخش بعدی، مبدل سوئیچینگ است که معمولاً شامل ترانزیستورها یا ماسفت‌ها می‌شود. این بخش وظیفه دارد با تغییر وضعیت سریع بین حالت‌های قطع و وصل، ولتاژ DC را به ولتاژ و فرکانس مورد نیاز تبدیل کند.

همچنین، یک ترانسفورماتور فرکانس بالا در سیستم وجود دارد که به تنظیم سطح ولتاژ کمک می‌کند و ایزولاسیون الکتریکی بین ورودی و خروجی را فراهم می‌آورد. سپس، یک‌سو کننده و فیلتر خروجی مسئولیت صاف کردن ولتاژ خروجی و کاهش نویز را بر عهده دارد، تا ولتاژ پایدار و با کیفیت تحویل بار شود.

مدار کنترل و فیدبک نیز نقش حیاتی در عملکرد SMPS دارد. این مدار با نظارت بر ولتاژ و جریان خروجی، به تنظیم دقیق سیکل کاری ترانزیستورها کمک می‌کند تا ولتاژ خروجی در سطح مطلوب باقی بماند، حتی در صورت تغییرات ناگهانی بار.

در نهایت، سینک حرارتی و سیستم‌های خنک‌کننده به دفع گرمای تولید شده در حین عملیات سوئیچینگ کمک می‌کنند تا از داغ شدن بیش از حد اجزا جلوگیری شود. این ساختار چندبخشی باعث می‌شود که SMPS به عنوان یک سیستم کارآمد، قدرتمند و قابل اعتماد در تأمین انرژی دستگاه‌های الکترونیکی عمل کند و با استفاده بهینه از انرژی، کارایی بالایی را ارائه دهد. این اجزا در کنار هم، باعث می‌شوند که منبع تغذیه سوئیچینگ با بازدهی و ایمنی بالا عمل کند.

تبدیل ولتاژ در یک سوئیچینگ منبع تغذیه

تبدیل ولتاژ در یک منبع تغذیه سوئیچینگ (SMPS) از طریق فرآیندهای پیچیده‌ای انجام می‌شود که به بهره‌وری و انعطاف‌پذیری این دستگاه کمک می‌کند. فرآیند با یکسوسازی و فیلتر ورودی شروع می‌شود، جایی که ولتاژ AC ورودی به ولتاژ DC تبدیل و صاف می‌شود تا برای مراحل بعدی آماده شود. سپس این ولتاژ DC از طریق مدارات سوئیچینگ که شامل ترانزیستورها یا ماسفت‌ها است، به پالس‌های DC با فرکانس بالا تبدیل می‌شود.

مدار سوئیچینگ به سرعت بین حالت‌های روشن و خاموش تغییر وضعیت می‌دهد و این پالس‌ها را ایجاد می‌کند. این تغییرات سریع به دلیل افزایش فرکانس، امکان استفاده از ترانسفورماتورهای فرکانس بالا را فراهم می‌کند که وظیفه تنظیم سطح ولتاژ و همچنین فراهم کردن ایزولاسیون الکتریکی را بر عهده دارند.

پس از عبور از ترانسفورماتور، دیودهای یک‌سوساز خروجی وظیفه دارند تا این پالس‌های فرکانس بالا را دوباره به ولتاژ DC ثابت تبدیل کنند. به دنبال این گام، فیلترهای خروجی برای حذف نویز و ریپل‌های فرکانس بالا به کار می‌روند و ولتاژ DC پایدار و صاف را برای بار خروجی ایجاد می‌کنند.

در نهایت، یک مدار کنترل و فیدبک با نظارت بر ولتاژ خروجی و مقایسه آن با مقدار مرجع، به صورت پیوسته سیکل‌های کاری ترانزیستورها را تنظیم می‌کند. این مکانیسم فیدبک تضمین می‌کند که ولتاژ خروجی در سطح مطلوب باقی می‌ماند، حتی اگر بار تغییر کند یا نوساناتی در ولتاژ ورودی وجود داشته باشد. این مکانیسم‌ها باعث می‌شوند که SMPS بتواند با کارایی بالا و با مصرف کم انرژی، وظیفه تبدیل ولتاژ را به بهترین شکل ممکن انجام دهد.

نقش ترانسفورماتور در منابع تغذیه سوئیچینگ

ترانسفورماتور در منابع تغذیه سوئیچینگ (SMPS) نقش حیاتی و چندجانبه‌ای ایفا می‌کند که موجب افزایش کارایی و ایمنی در این سیستم‌ها می‌شود. یکی از اصلی‌ترین وظایف ترانسفورماتور در SMPS، تبدیل سطح ولتاژ است. با عبور جریان از سیم‌پیچ‌های آن، ولتاژ می‌تواند به میزان مورد نیاز بالا یا پایین شود، به این ترتیب که تعداد دورهای سیم‌پیچ اولیه و ثانویه تعیین‌کننده سطح تنظیمات ولتاژ است.

علاوه بر این، ترانسفورماتور در SMPS به ایزولاسیون الکتریکی بین ورودی و خروجی کمک می‌کند. این عملکرد، حفاظت از تجهیزات الکترونیکی و کاربران در برابر نوسانات ناخواسته و افزایش‌های ناگهانی ولتاژ را تضمین می‌کند، بنابراین نقش مهمی در ایمنی ایفا می‌نماید.

با استفاده از فرکانس‌های بالا در SMPS، ترانسفورماتورها می‌توانند اندازه و وزن کمتری در مقایسه با ترانسفورماتورهای مورد استفاده در منابع تغذیه خطی داشته باشند. این ویژگی به توسعه تجهیزات الکترونیکی کوچک‌تر و سبک‌تر کمک می‌کند که در صنایع مختلف از اهمیت بالایی برخوردار است.

یک خاصیت مهم دیگر ترانسفورماتور در SMPS، کاهش اتلاف انرژی است. با استفاده از هسته‌های فرومغناطیسی پیشرفته و طراحی بهینه، ترانسفورماتور در کاهش گرما و افزایش بهره‌وری سیستم نقش بسزایی دارد.

همچنین، با توجه به این که ترانسفورماتور در فرکانس‌های بالاتر کار می‌کند، قادر است به واکنش سریع‌تر به تغییرات در بار و ولتاژ ورودی دست یابد. این بهبود در پاسخ‌دهی کمک می‌کند تا منبع تغذیه سوئیچینگ بتواند پایداری ولتاژ و جریان را حفظ کرده و از عملکرد داینامیک و بهینه برخوردار باشد.

در نتیجه، ترانسفورماتور نه تنها به تبدیل و تنظیم ولتاژ کمک می‌کند، بلکه به عنوان یک عنصر کلیدی در افزایش ایمنی، کارایی و انعطاف‌پذیری منابع تغذیه سوئیچینگ عمل می‌کند و به این ترتیب، اهمیت خود را به عنوان یکی از اجزای اساسی در این فناوری نشان می‌دهد.

چالش‌های طراحی یک منبع تغذیه سوئیچینگ

طراحی یک منبع تغذیه سوئیچینگ (SMPS) با قابلیت اطمینان بالا می‌تواند چالش‌های متعددی به همراه داشته باشد. که بر کارایی و استحکام دستگاه تأثیر می‌گذارد. یکی از چالش‌های اصلی، مدیریت حرارتی است. به دلیل عملیات سوئیچینگ سریع، گرمای زیادی تولید می‌شود که اگر به درستی مدیریت نشود. می‌تواند به اجزا و عملکرد کلی سیستم آسیب برساند. استفاده از هیت‌سینک‌ها و فن‌ها برای دفع حرارت و طراحی بهینه مدار برای کاهش تولید گرما از روش‌های معمول برای این چالش است.

کاهش تداخل الکترومغناطیسی (EMI) نیز از دغدغه‌های مهم دیگر در طراحی SMPS است. سوئیچینگ با فرکانس بالا می‌تواند نویز الکترومغناطیسی زیادی تولید کند که بر عملکرد سایر دستگاه‌های الکترونیکی تأثیر منفی می‌گذارد. طراحی فیلترهای EMI و استفاده از شیلدینگ مناسب برای کاهش این تداخل ضروری است.

چالش دیگر. پیچیدگی مدارهای کنترلی است که باید قادر به واکنش سریع و پایدار به تغییرات ولتاژ ورودی و بار خروجی باشند. طراحی چنین مدارهایی نیاز به دقت بالایی دارد و می‌تواند هزینه و زمان تولید را افزایش دهد.

انتخاب اجزا و قطعات با کیفیت نیز حیاتی است. تراشه‌ها، ترانزیستورها و خازن‌هایی که استفاده می‌شوند. باید دارای تحمل مناسب در برابر ولتاژها و جریان‌های مختلف باشند. و از ایمنی کافی برخوردار باشند تا عمر مفید و قابلیت اطمینان سیستم تضمین شود.

در نهایت. تست و ارزیابی عملکرد از دیگر مراحل حیاتی در فرایند طراحی است. این شامل تست‌های دما، مقاومت در برابر EMI، پایداری ولتاژ و شرایط بحرانی است. این آزمایش‌ها نیاز به تجهیزات تخصصی و هزینه‌بر دارند اما برای اطمینان از عملکرد صحیح و قابلیت اطمینان SMPS حیاتی هستند.

نقش خازن‌ها در یک منبع تغذیه سوئیچینگ

خازن‌ها در یک منبع تغذیه سوئیچینگ (SMPS) نقشی کلیدی و چندگانه ایفا می‌کنند. که برای عملکرد صحیح و کارآمد این سیستم‌ها ضروری است. یکی از نقش‌های اصلی خازن‌ها صاف کردن و فیلترینگ ولتاژ DC است. آن‌ها با ذخیره و تخلیه لحظه‌ای انرژی الکتریکی، به کاهش ریپل ولتاژ و ارائه جریان صاف به بار کمک می‌کنند. که این امر برای ثبات عملکرد دستگاه‌های الکترونیکی بسیار اهمیت دارد.

همچنین. خازن‌ها در SMPS برای حفظ انرژی و پاسخ‌دهی سریع به تغییرات بار ضروری هستند. در شرایطی که بار به‌طور ناگهانی تغییر می‌کند، خازن‌ها با ارائه انرژی ذخیره‌شده خود، کمک می‌کنند تا ولتاژ خروجی پایدار باقی بماند و افت یا نوسان نکند.

در ناحیه ورودی. خازن‌های بزرگ الکترولیتی به کاهش نویز و تداخل الکترومغناطیسی (EMI) کمک می‌کنند. و همچنین نوسانات ناگهانی ولتاژ ورودی را تخفیف می‌دهند. این امر باعث می‌شود که سایر اجزا و قطعات الکتریکی تحت تأثیر نویز الکتریکی کمتری قرار گیرند.

خازن‌ها همچنین در قسمت مدار کنترل سوئیچینگ نقش دارند. جایی که به تنظیم فرکانس سوئیچینگ و پایدارسازی مدار کمک می‌کنند. آن‌ها می‌توانند به عنوان بخشی از فیلترهای کنترل و یا به منظور بهینه‌سازی پاسخ گذرای مدار به کار روند.

همچنین در سیستم‌هایی که نیاز به ایزوله‌سازی بیشتری دارند، خازن‌ها در کنار سایر اجزا مانند ترانسفورماتورها قرار می‌گیرند. تا ایزولاسیون بین ورودی و خروجی را تقویت کرده و از عبور ولتاژهای ناخواسته جلوگیری کنند.

استفاده و انتخاب صحیح خازن‌ها در طراحی SMPS نه تنها کارایی سیستم را بهبود می‌بخشد. بلکه عمر مفید و ایمنی دستگاه را نیز تضمین می‌کند. این اجزا با تحمل شرایط دمایی متفاوت و ولتاژهای متغیر، از آسیب به دیگر قطعات جلوگیری کرده و به بهره‌وری کلی سیستم کمک می‌کنند. در نتیجه. نقش خازن‌ها در SMPS از اهمیت بالایی برخوردار است و بر عملکرد، پایداری و ایمنی این دستگاه‌ها تأثیر مستقیم دارد.

نکات مهم در خرید منبع تغذیه سوئیچینگ

خرید منبع تغذیه سوئیچینگ (SMPS) نیازمند توجه به نکات متعددی است. تا بهترین انتخاب مطابق با نیازها و شرایط خاص انجام شود. اولین نکته مهم، مشخصات ولتاژ و جریان خروجی است؛ باید اطمینان یافت که منبع تغذیه قادر به تامین ولتاژ و جریان مورد نیاز دستگاه‌ها به صورت پایدار است. انتخاب ظرفیت مناسب که بتواند هم نیاز فعلی و هم نیازهای آینده را پشتیبانی کند، از اهمیت بالایی برخوردار است.

بازدهی انرژی نیز نکته‌ای حیاتیست که باید مد نظر قرار گیرد. یک SMPS با بازدهی بالا می‌تواند در هزینه‌های انرژی صرفه‌جویی کند و به کاهش داغ شدن دستگاه کمک کند. به این منظور، توجه به گواهینامه‌های بازدهی مثل 80PLUS می‌تواند مفید باشد.

از دیگر موارد مهم. اندازه و ابعاد دستگاه است. کوچک و سبک بودن SMPS می‌تواند در طراحی سیستم‌های فشرده کمک کند. به خصوص در کاربردهایی که فضا محدود است.

قابلیت مقابله با نویز و تداخل الکترومغناطیسی (EMI) یکی دیگر از ویژگی‌های مهمی است که باید بررسی شود. فیلترهای EMI موجود در دستگاه به کاهش تداخل و بهبود عملکرد در محیط‌های حساس کمک می‌کنند.

کیفیت ساخت و برند تولیدکننده نیز نباید نادیده گرفته شود. انتخاب محصولاتی از تولیدکنندگان معتبر با سابقه یا با گارانتی و خدمات پس از فروش موثر، می‌تواند به اطمینان از دوام و کارایی دستگاه کمک کند.

پایداری حرارتی و سیستم‌های خنک‌کننده نیز از دیگر عواملی است که باید بررسی شوند. زیرا مدیریت گرما در طولانی‌مدت می‌تواند تاثیر قابل توجهی بر عمر مفید و عملکرد کلی منبع تغذیه داشته باشد.

در نهایت. قیمت و هزینه‌های مربوطه باید به دقت مورد بررسی قرار گیرند. با توجه به نیازها و محدوده بودجه. می‌توان بهترین گزینه را با بیشترین ارزش انتخاب کرد. توجه به این نکات هنگام خرید باعث می‌شود تا SMPS انتخاب‌شده علاوه بر کارایی بالا. از امنیت و دوام کافی برخوردار باشد، همچنین عملکرد سیستم‌های مرتبط را بهبود بخشد.
