مقدمه

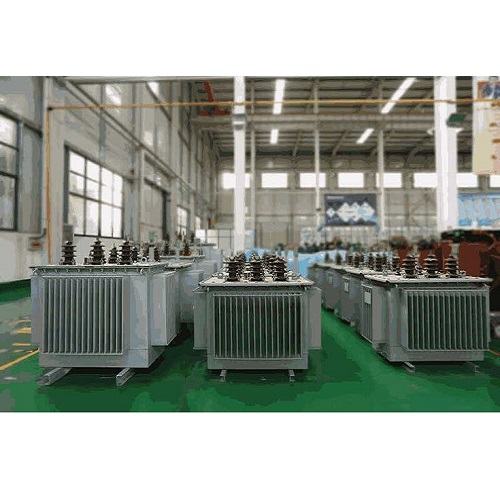

تست ترانسفورماتور، ترانسفورماتور یا مبدل، یکی از کلیدی‌ترین تجهیزات صنعت برق است که به شکل گسترده در سیستم‌های انتقال و توزیع نیرو کاربرد دارد. این دستگاه برای تبدیل ولتاژ و جریان متناوب، انتقال توان با راندمان بالا و جدا سازی مدارها به کار می‌رود. با توجه به نقشی که در سلامت شبکه برق و ایمنی تجهیزات دارد، تست و آزمون‌های مختلفی روی ترانسفورماتور انجام می‌شود تا اطمینان حاصل شود دستگاه مطابق با استاندارد و بدون مشکل وارد سرویس می‌گردد. در این متن ابتدا به اهمیت تست ترانسفورماتور پرداخته می‌شود و سپس به توضیح مفصل انواع تست‌های روتین، نوعی و ویژه، روش انجام آن‌ها، نتایج قابل قبول، استانداردهای مورد استفاده پرداخته می‌شود.

بخش اول: چرا تست ترانسفورماتور اهمیت دارد؟

تست ترانسفورماتور برای اهداف زیر انجام می‌شود:
– اطمینان از عملکرد مطلوب و سالم بودن دستگاه
– احراز انطباق محصول با استانداردهای بین‌المللی (مانند IEC، IEEE) یا استاندارد ملی
– کشف عیوب ذاتی ساخت، طراحی، مونتاژ یا مواد اولیه
– پیشگیری از وقوع خسارت‌های سنگین ناشی از خرابی ناگهانی ترانسفورماتور
– ارزیابی عمر باقیمانده، تعیین زمان مناسب نگهداری یا جایگزینی

در صورت نبود تست یا انجام تست ناقص، احتمال خرابی زودهنگام و خروج از سرویس ترانسفورماتور بالا می‌رود که ممکن است موجب خاموشی سراسری، آسیب به تجهیزات دیگر یا حتی آتش‌سوزی شود.

بخش دوم: دسته‌بندی تست‌ های ترانسفورماتور

تست‌های ترانسفورماتور معمولاً به سه دسته تقسیم می‌شوند:

۱. تست‌های روتین (Routine Tests):
تست‌هایی که بر روی هر ترانسفورماتوری که ساخته می‌شود انجام می‌گردد تا مطمئن شوند فرآیند ساخت ایرادی نداشته است.

۲. تست‌های نوعی (Type Tests):
تست‌هایی که روی یک نمونه از هر نوع مدل ترانسفورماتور انجام می‌شود تا مطابقت طراحی با استاندارد سنجیده شود.

۳. تست‌های ویژه (Special Tests):
تست‌هایی که مطابق قرارداد بین تولیدکننده و مشتری یا برای شرایط خاص انجام می‌شوند.

بخش سوم: آشنایی با تست‌های روتین

۱. اندازه‌گیری مقاومت سیم‌پیچ‌ها
هدف: بررسی پیوستگی و کیفیت اتصال سیم‌های ترانس
شرح تست: توسط نوعی پل اهم‌سنج، مقاومت دو سر ترمینال هر سیم‌پیچ (معمولاً در دمای ۲۰ درجه سانتی‌گراد) اندازه‌گیری می‌شود. مقادیر غیرعادی نشان‌دهنده اتصال ضعیف یا وجود خرابی است.

۲. اندازه‌گیری نسبت ولتاژ (Voltage Ratio) و چک تپ‌چنجر
هدف: اطمینان از اینکه نسبت ولتاژ دو سیم‌پیچ اصلی و فرعی برابر با مقدار اسمی طراحی‌شده است.
شرح تست: به سیم‌پیچ اولیه ولتاژی وارد و ولتاژ القا شده در سمت ثانویه اندازه‌گیری می‌شود. نسبت به دست‌آمده باید با نسبت اسمی مطابق باشد. اگر ترانس مجهز به تپ‌چنجر (تغییر دهنده نسبت تبدیل) باشد تمام حالت‌ها تست می‌شوند.

۳. اندازه‌گیری جریان بی‌باری (No Load Current) و تلفات بی‌باری (No Load Losses)
به صورت زیر اجرا می‌شود:
– ولتاژ نامی به سیم‌پیچ فشار ضعیف (در ترانسفورماتورهای قدرت معمولاً LV) متصل و مقادیر جریان و توان مصرفی سنجیده می‌شود.

۴. اندازه‌گیری تلفات بارداری (Load Losses) و امپدانس کوتاه‌مدت (Impedance Voltage)
سیم‌پیچ‌های اولیه و ثانویه به صورت مدار کوتاه متصل و ولتاژ مورد نیاز برای عبور جریان نامی از مدار اندازه‌گیری می‌شود. مقدار تلفات تحت بار و ولتاژ امپدانس به همین صورت به دست می‌آید.

۵. تست عایقی (Insulation Resistance/Test)
ترمینال سیم‌پیچ‌ها نسبت به بدنه (زمینی) و نسبت به همدیگر به ولتاژ بالا متصل و مقاومت عایقی با مگااهم‌متر سنجیده می‌شود. مقاومت پایین نشانه ضعف عایق و احتمال آسیب جدی است.

۶. تست ولتاژ ضربه‌ای (Impulse Voltage Test) و تست ولتاژ کوتاه مدت (Dielectric or AC withstand test)
در این تست‌ها ولتاژ بالاتر از نامی و با فرکانس یا شکل موج خاص برای مدت کوتاه به ترانسفورماتور اعمال و مقاومت سامانه عایقی در برابر آن سنجیده می‌شود.

بخش چهارم: تست‌های نوعی

عمدتاً شامل موارد ذیل است:
الف- تست حرارتی برای بررسی تحمل سیم‌پیچ و هسته در دماهای عملیاتی
ب- تست افزایش دما جهت ارزیابی میزان اتلاف انرژی
ج- تست رزونانس فرکانسی (در ترانس‌های خاص)
د- تست فشار مکانیکی تحت شرایط اتصال کوتاه

هر ترانس از هر تیپ معمولاً باید این تست‌ها را بگذراند اما نیاز نیست روی تمام محصولات تکرار شود.

بخش پنجم: تست‌های ویژه

این نوع تست‌ها به خواست مشتری یا کاربرد خاص و با توجه به شرایط محل نصب ترانسفورماتور انجام می‌شود. مثلاً تست‌های ویژه ماندگاری در برابر شوک لرزه‌، مقاومت در برابر گرد و غبار، کار در شرایط آب و هوایی خاص (گرمای شدید، رطوبت، سرما و غیره).

بخش ششم: روش انجام تست‌ها

برای هر تست دستورالعمل استاندارد وجود دارد که نمونه‌ای از آن به شرح زیر است:

الف) روش انجام تست مقاومت سیم‌پیچ
– ترانسفورماتور باید در شرایط بدون بار (Cold) باشد
– دو سر سیم‌پیچ مورد نظر به اهم‌متر متصل می‌شود
– قرائت اولیه طبق استاندارد انجام و اگر مقدار بیش از حد بود، مراحل بررسی تکرار یا سیم‌پیچ مورد بازرسی عمیق‌تر قرار می‌گیرد

ب) روش انجام تست ولتاژ فشار بالا
– دو سر اولیه و ثانویه به منبع ولتاژ تست AC یا DC متصل می‌شوند
– زمین کردن بدنه الزامی است؛ مقدار زمان و سطح ولتاژ مطابق با استاندارد باید باشد (مثلاً ۲ کیلوولت به مدت ۶۰ ثانیه)
– اگر جرقه یا شکست عایقی رخ نداد تست موفقیت‌آمیز است

ج) روش تست نسبت تبدیل
– اعمال ولتاژ مشخص به اولیه و اندازه‌گیری ولتاژ ثانویه
– نسبت دو ولتاژ ثبت و مقایسه با مقدار اسمی انجام می‌شود

بخش هفتم: نتایج تست، تفسیر داده‌ها و اقدامات بعدی

تمام نتایج تست‌های انجام‌شده باید ثبت شود.
– اگر پارامترها در محدوده مجاز باشند، ترانس تحویل و وارد سرویس می‌شود.
– اگر مقادیر غیرعادی بود، ممکن است دو راه باشد: رفع عیب و تکرار تست، یا مردودکردن قطعه مورد آزمایش

نتایج تست به مشتری ارائه می‌شود، چرا که جنس داده‌شده به شبکه باید سلامت و وثوق‌پذیر باشد و این گزارش‌های تست، سند ایمنی و کارایی تجهیزات هستند.

بخش هشتم: استانداردهای رایج در تست ترانسفورماتور

بیشترین استانداردهای مرجع در این حوزه عبارتند از:

– IEC 60076: اصلی‌ترین و جامع‌ترین استاندارد جهانی ترانسفورماتورها
– IEEE C57: استاندارد مهم آمریکایی به خصوص برای ترانس‌های قدرت
– ISIRI 60076: معادل ملی برای IEC، در ایران کاربرد فراوان دارد

رعایت بند به بند این استاندارد‌ها از واجبات کیفیت و ایمنی است.

بخش نهم: تجهیزات و محیط استاندارد تست

تست‌ها باید در آزمایشگاه یا کارگاه مجهز انجام شود. نمونه تجهیزاتی که نیاز است:
– مولد ولتاژ و جریان دقیق و پایدار
– اهم‌متر و مگااهم‌متر استاندارد
– سیستم ثبت داده‌های دیجیتال و آنالوگ
– تجهیزات عایق‌کاری و ایمنی (دستکش، فرش عایق، شینه‌ کشی مشهود)
– محیط سالم و عاری از گرد و غبار و رطوبت

وجود تکنسین مجرب، رعایت نکات ایمنی، ثبت اصلاعات و گزارش دقیق جزء لاینفک فرآیند است.

بخش دهم: آموزش و صلاحیت نیروی انسانی

اپراتوری که تست‌ها را انجام می‌دهد باید کاملاً آگاه به:
– روش تست
– عیب‌یابی در شرایط اضطراری
– تحلیل داده‌ها
– نکات ایمنی کار با ولتاژ بالا

نداشتن تخصص یا بی‌توجهی به آموزش، منبع اصلی خطاها و خسارات خواهد بود.

بخش یازدهم: تست‌های آنلاین و آفلاین

امروزه دو نوع تست متداول است:

– تست آفلاین: زمانی که ترانسفورماتور از شبکه جدا است (آنچه عموماً ذکر شد)
– تست آنلاین: در برخی شرایط محدود ممکن است برخی پایش‌ها (نظیر دمای روغن، گازهای حل شده در روغن، میزان ارتعاش) هنگام کار ترانس مانیتور شود. این موارد مکمل تست‌های آفلاین است و مخصوص ترانس‌های قدرت و حساس می‌باشد.

بخش دوازدهم: تست ترانسفورماتورهای خاص

برخی ترانس‌ها مثل ترانسفورماتورهای ولتاژ و جریان (CT/VT) یا ترانس‌های خشک (Dry type)، ترانس‌های زیربحرانی (Subsea)، یا ترانسفورماتورهای فرکانس بالا، هر کدام تست‌های اختصاصی خود را دارند که بر اساس ساختار، اندازه و محل استفاده، استاندارد آزمون تغییر می‌کند.

بخش سیزدهم: چالش‌ها و مشکلات مرسوم در تست ترانسفورماتور

– خطاهای اندازه‌گیری ناشی از ابزار معیوب
– تداخل میدان مغناطیسی محیطی
– اشتباه در اتصال (سیم‌کشی غلط)
– تعبیر اشتباه داده‌ها
رفع این موارد با کنترل مکرر تجهیزات، آموزش مستمر، کالیبراسیون ابزار، رعایت دستورالعمل و داشتن چک‌لیست انجام می‌شود.

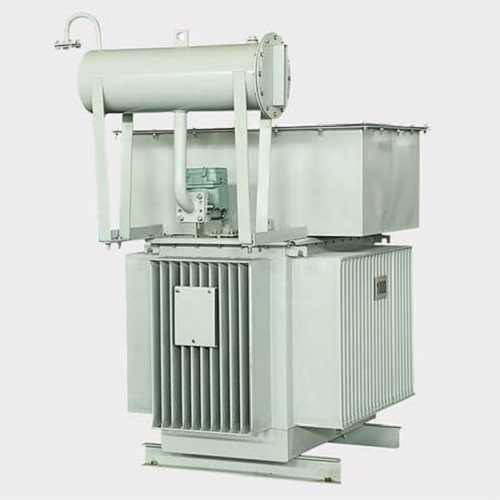

نحوه ساخت ترانسفورماتور

ساخت ترانسفورماتور نیز مراحلی حساس و دقیق دارد که خلاصه آن به شرح زیر است:

۱. طراحی مهندسی:
شامل محاسبه پارامترهای الکتریکی (ولتاژ، جریان، نسبت تبدیل، توان نامی)، ابعاد هسته، نوع سیم و غیره.

۲. انتخاب مواد اولیه:
کیفیت هسته (ورق سیلیکونی یا آلیاژ خاص)، سیم‌پیچ (سیم مسی یا آلومینیومی)، مواد عایق، تانک (بدنه)، روغن عایق (در ترانس‌های روغنی) اهمیت بالایی دارد.

۳. برش هسته و سیم‌پیچ:
ورق‌ها باید دقیقاً به اندازه برش خورده و سیم‌پیچ با ماشین‌آلات مناسب پیچیده شود تا هیچ‌گونه آسیب مکانیکی یا عایقی وارد نگردد.

۴. مونتاژ:
قرارگیری صحیح سیم‌پیچ‌ها روی هسته و نصب عایق بین لایه‌ها و طبقات

۵. خشک‌کردن کامل:
ترانس‌های روغنی باید در کوره‌های خاص کاملاً خشک شده و رطوبت باقی‌نماند؛ وجود رطوبت سبب ضعف عایقی و انفجار می‌شود.

۶. پرکردن با روغن (در مدل روغنی):
روغن ترانس باید کیفیت و خلوص خاصی داشته و در صورت نیاز با وکیوم کامل تزریق گردد.

۷. بسته‌بندی و نصب ترمینال‌ها:
اطمینان از صحت محکم‌بودن، عدم ورود گرد و غبار، چک آب‌بندی و مهروموم بدنه

۸. انجام تست نهایی:
همه تست‌هایی که پیش‌تر گفتیم، به عنوان تایید نهایی محصول اجرا می‌شود و در صورت تایید محصول آماده عرضه خواهد بود.

نکات مهم در خرید ترانسفورماتور

خرید ترانسفورماتور همیشه با توجه به موارد زیر انجام می‌شود:

– برند و سازنده: شهرت، تجربه، استاندارد و سطح تکنولوژی شرکت سازنده اهمیت بالایی دارد.
– مطابقت با استاندارد: اطمینان از اینکه محصول کمترین انحراف را از استاندارد دارد و آزمون‌های مربوطه را گذرانده است.
– ظرفیت نامی و ابعاد: باید متناسب با نیاز شبکه یا مصرف شما باشد.
– سیستم خنک‌کننده: دقت به نوع خنک سازی (ONAN, ONAF, KNAN, KNAF و…) متناسب با شرایط آب‌وهوایی و قدرت مصرف
– نوع سیم‌پیچ: سیم آلومینیوم قیمت پایین‌تر دارد، اما سیم مسی راندمان بالاتر و عمر طولانی‌تر
– نوع عایق و روغن: کیفیت و اصالت مواد عایقی، خصوصا در ترانس‌های قدرت، حیاتی است
– خدمات پس از فروش: موضوع پشتیبانی فنی، تامین قطعات و تعهد گارانتی معتبر

عوامل مهم در تعیین قیمت ترانسفورماتور

در بازار و کارخانه، قیمت ترانس به چند عامل زیر بستگی دارد:

۱. توان نامی و ابعاد: هرچه توان ترانس بالا برود، حجم مواد اولیه بیشتر و ارزش محصول گران‌تر می‌شود.
۲. جنس و مقدار سیم: سیم مسی قیمت بیشتر نسبت به آلومینیوم دارد. ضخامت سیم، لایه‌بندی و نوع پیچش بر قیمت اثر می‌گذارد.
۳. هسته آهن: کیفیت و کشور سازنده ورق هسته (به طور مثال هسته آلمانی یا ژاپنی) و میزان تلفات آهنی تاثیر مستقیم دارد.
۴. نوع ترانس: ترانس قدرت، ترانس توزیع، ترانس خشک یا روغنی هرکدام قیمت متفاوت دارند.
۵. تجهیزات جانبی: داشتن تابلو، رله بوخهلتس، ترمومتر، سیستم فیلتراسیون و خنک‌کاری ویژه افزایش قیمت را به همراه دارد.
6. سفارشی‌سازی: هر گونه شرط یا ویژگی خاص (ابعاد غیرمعمول، رنگ خاص، سیستم کنترلی ویژه) مبلغ تمام‌شده را بالا می‌برد.
7. شرایط بازار و نرخ ارز: تغییرات نرخ ارز، تحریم‌ها، قیمت جهانی مواد اولیه (مس، فولاد، روغن) به شدت تاثیرگذار است.
8. هزینه حمل و نصب: برای ترانسفورماتورهای بزرگ، هزینه حمل، تخلیه و نصب جزء مبلغ نهایی لحاظ می‌شود.

جمع‌بندی

تست ترانسفورماتور یک فرآیند علمی، دقیق و حساس است که باید طبق استاندارد روی هر دستگاه انجام شود. تست شامل اندازه‌گیری پارامترهای الکتریکی، صحت عایقی، اطمینان از سلامت مکانیکی و عملکرد صحیح می‌باشد. انجام تست‌های روتین، نوعی و ویژه بنا به شرایط ساخت، سفارش‌دهنده و کاربرد ترانسفورماتور تعیین می‌شود.

در بخش ساخت، توجه به مواد اولیه، رعایت پروسه تولید، خشک‌سازی، تزریق روغن و اجرای تست نهایی، کلید دستیابی به ترانسفورماتور بادوام و مطمئن است. هنگام خرید ترانسفورماتور نیز باید به برند سازنده، تطابق با نیازهای شبکه، کیفیت مواد و خدمات پس از فروش، و نوع سیستم خنک‌کننده دقت کرد. قیمت ترانسفورماتور نیز مجموعه‌ای از توان اسمی، جنس و وزن مواد، حجم سفارش، نوع عایق، ویژگی‌های جانبی، هزینه حمل و شرایط بازار را شامل می‌شود.

یک ترانسفورماتور سالم و باکیفیت، با کارکرد صحیح و عمر طولانی، نتیجه‌ی انتخاب هوشمندانه، ساخت دقیق و تست کامل است.
