نسبت تبدیل ترانسفورماتور چیست؟

نسبت تبدیل ترانسفورماتور، ترانسفورماتور یکی از مهم‌ترین تجهیزات الکترونیکی و الکتریکی در صنایع گوناگون است که نقش حیاتی در انتقال و توزیع انرژی الکتریکی ایفا می‌کند. شناخت نسبت تبدیل ترانس از منظر عملکرد، اهمیت آن در کاربری و مفاهیم طراحی مسئله‌ای اساسی است. این مفهوم پایه‌ای، نه تنها در انتقال قدرت اهمیت دارد، بلکه در سایر زمینه‌ها مانند اندازه‌گیری، تجهیزات آزمایشگاهی، منابع تغذیه سوئیچینگ و بسیاری از سیستم‌های صنعتی نیز از جایگاه ویژه‌ای برخوردار است.

در این مقاله دقیقاً بررسی می‌شود: نسبت تبدیل ترانسفورماتور چیست، چگونه محاسبه می‌شود، چه تاثیری بر عملکرد دستگاه دارد، کاربردهای آن چیست، چگونه ساخته می‌شود و هنگام خرید یا قیمت‌گذاری چه نکاتی باید مد نظر قرار گیرد.

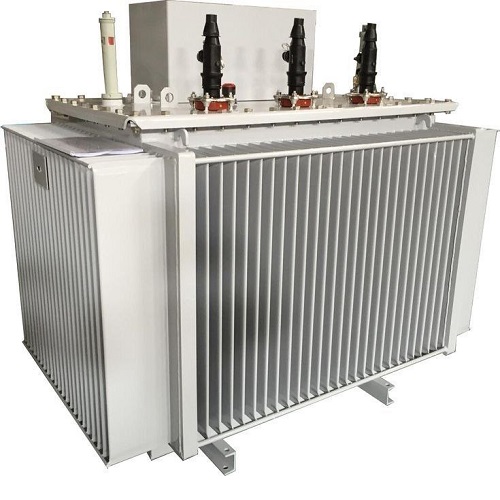

تعریف ترانسفورماتور

ترانسفورماتور وسیله‌ای است الکترومغناطیسی که برای تبدیل ولتاژ، جریان و یا امپدانس بین دو یا چند مدار الکتریکی به کار می‌رود. این عمل برپایه اصل القای الکترومغناطیسی فاراده صورت می‌گیرد و انرژی را از طریق میدان مغناطیسی میان سیم‌پیچ اولیه و ثانویه منتقل می‌کند. ‌ترانسفورماتورها انواع مختلفی دارند، که شامل ترانس‌های افزاینده و کاهنده، ترانس‌های جریان، ولتاژ، اتوترانسفورماتور و غیره می‌شوند.

نسبت تبدیل ترانسفورماتور به زبان ساده

نسبت تبدیل ترانسفورماتور، به زبان ساده، نسبت تعداد دور سیم‌پیچ اولیه به ثانویه است. به عبارت دیگر، یک ترانسفورماتور اساساً از دو سیم‌پیچ به نام‌های اولیه و ثانویه تشکیل شده است که به دور یک هسته پیچیده شده‌اند. نسبت تبدیل به تعداد دورهای سیم‌پیچ اولیه نسبت به تعداد دورهای سیم‌پیچ ثانویه اشاره دارد. این نسبت بسیار مهم است چون ولتاژ تبدیل شده بین ورودی (اولیه) و خروجی (ثانویه) ترانسفورماتور را تعیین می‌کند.

برای مثال، اگر یک ترانسفورماتور نسبت تبدیل ۲:۱ داشته باشد، به این معناست که سیم‌پیچ اولیه دو برابر سیم‌پیچ ثانویه دور دارد. به زبان ساده‌تر، اگر ۱۰۰ ولت جریان متناوب (AC) به سیم‌پیچ اولیه اعمال شود، ولتاژ در سیم‌پیچ ثانویه ۵۰ ولت خواهد بود، که به معنای کاهش ولتاژ است. برعکس، با تغییر جهت نسبت تبدیل، ترانسفورماتور می‌تواند ولتاژ را افزایش دهد که این ویژگی در کاربردهایی مانند توزیع برق که نیاز به افزایش ولتاژهای پایین برای انتقال کارآمد برق در مسافت‌های طولانی است، بسیار حیاتی است.

نسبت تبدیل همچنین بر تغییر جریان نیز تاثیر می‌گذارد. با کاهش ولتاژ، جریان در سیم‌پیچ ثانویه افزایش می‌یابد و بالعکس. این ویژگی بر اساس اصل بقای انرژی است که بیان می‌کند توان (ولتاژ ضرب در جریان) در سمت اولیه باید با توان در سمت ثانویه برابر باشد، البته به استثنای برخی اتلاف‌ها. فهم نسبت تبدیل ترانسفورماتور در طراحی سیستم‌های الکتریکی بسیار مهم است، زیرا منجر به ایمنی و کارایی در انتقال توان و هماهنگی با نیازهای ولتاژ و جریان مختلف در کاربردهای گوناگون می‌شود.

رابطه نسبت تبدیل با ولتاژ و جریان

ولتاژ در سیم‌پیچ‌ها تحت تاثیر این نسبت قرار دارد. اگر نسبت تبدیل 2:1 باشد، این بدان معناست که ولتاژ در سیم‌پیچ اولیه دو برابر ولتاژ در سیم‌پیچ ثانویه است، و برعکس. این خاصیت به ترانسفورماتور اجازه می‌دهد تا ولتاژ را برای توزیع یا استفاده خاصی افزایش یا کاهش دهد.

از طرف دیگر، جریان نیز تحت تاثیر نسبت تبدیل قرار می‌گیرد. بر اساس قانون بقای توان الکتریکی، توان ورودی به ترانسفورماتور (توان در سیم‌پیچ اولیه) باید تقریباً برابر با توان خروجی از ترانسفورماتور (توان در سیم‌پیچ ثانویه) باشد، اگرچه مقداری اتلاف به دلیل عوامل مختلف مانند مقاومت داخلی وجود دارد. بنابراین، اگر ولتاژ در خروجی کاهش یابد، جریان به همان نسبت افزایش می‌یابد و بالعکس.

این رابطه بین ولتاژ، جریان و نسبت تبدیل ترانسفورماتور به بهره‌وری در انتقال انرژی الکتریکی کمک می‌کند. به عنوان مثال، در خطوط انتقال برق، ولتاژ بالا برای کاهش تلفات انرژی و جریان پایین استفاده می‌شود و قبل از توزیع محلی، ولتاژ کاهش می‌یابد. در نتیجه، انتخاب نسبت تبدیل مناسب برای کاربردهای خاص می‌تواند نقش مهمی در بهینه‌سازی سیستم‌های الکتریکی ایفا کند.

ترانسفورماتور افزاینده و کاهنده

1. ترانس افزاینده (Step-up Transformer):
در این نوع، تعداد دورهای ثانویه از اولیه بیشتر است (N₂ > N₁) و ولتاژ خروجی نسبت به ورودی بزرگ‌تر خواهد بود (V₂ > V₁).

2. ترانس کاهنده (Step-down Transformer):
در این حالت، تعداد دورهای سیم پیچ ثانویه کمتر از اولیه است (N₂ < N₁)، ولتاژ خروجی پایین‌تر از ورودی خواهد بود (V₂ < V₁).

مثال‌هایی از کاربرد نسبت تبدیل

برای مثال، اگر ترانسی با نسبت تبدیل 1:10 داشته باشیم، یعنی تعداد دور اولیه ۱ و ثانویه ۱۰ باشد، ولتاژ ثانویه ۱۰ برابر ولتاژ اولیه خواهد بود (افزاینده). یا اگر نسبت تبدیل 10:1 باشد، ولتاژ ثانویه ۱۰ بار کوچکتر از اولیه خواهد شد (کاهنده).

این ویژگی در توزیع برق اهمیت دارد: وقتی برق از نیروگاه بیرون می‌آید، برای انتقال مسافت‌های طولانی ابتدا ولتاژ بالا برده (کاهش تلفات) و در نزدیکی مصرف‌کننده مجدد ولتاژ را کاهش می‌دهند (مطابق با مقدار ایمن قابل مصرف).

محاسبات عملی نسبت تبدیل

محاسبه نسبت تبدیل ترانسفورماتور یکی از مراحل کلیدی در طراحی و بهره‌برداری از این دستگاه‌ها است. نسبت تبدیل به صورت پایه‌ای به عنوان نسبت تعداد دورهای سیم‌پیچ اولیه به تعداد دورهای سیم‌پیچ ثانویه تعریف می‌شود. این نسبت معمولاً با حروف N1/N2 نشان داده می‌شود.

در عمل، محاسبه نسبت تبدیل با اندازه‌گیری ولتاژ در سیم‌پیچ‌های اولیه و ثانویه انجام می‌شود. اگر ولتاژ اولیه را با V1 و ولتاژ ثانویه را با V2 نشان دهیم، نسبت تبدیل به صورت کسر V1/V2 محاسبه می‌شود. این معادله نشان می‌دهد که اگر نسبت تبدیل بزرگ‌تر از 1 باشد، ترانسفورماتور افزایش دهنده ولتاژ است و اگر کمتر از 1 باشد، کاهش دهنده ولتاژ خواهد بود.

به طور عمومی، برای اندازه‌گیری ولتاژها از دستگاه‌های ولت‌متر استفاده می‌شود. مهم است که ولت‌مترهای کالیبره شده و دقیق باشند تا اندازه‌گیری‌ها به درستی انجام شود. همچنین، برای اطمینان از دقت محاسبات، بهتر است اندازه‌گیری‌ها در شرایط باری و خالی ترانسفورماتور صورت گیرد. زیرا بارگذاری می‌تواند بر خروجی ولتاژ تاثیر بگذارد و دقت نتایج را تغییر دهد.

در برخی موارد، می‌توان از دستگاه‌های خاصی به نام تستر نسبت تبدیل برای انجام این محاسبات استفاده کرد. این دستگاه‌ها با اعمال ولتاژ مشخص به یک سیم‌پیچ و اندازه‌گیری ولتاژ خروجی، نسبت تبدیل را به صورت خودکار محاسبه می‌کنند. این تسترها می‌توانند دقت و سرعت محاسبات را افزایش دهند.

در نتیجه، محاسبات عملی نسبت تبدیل ترانسفورماتور نیازمند دقت، اندازه‌گیری صحیح و استفاده از ابزارهای مناسب است تا از صحت و اعتبار نتایج اطمینان حاصل شود. این محاسبات نه تنها در طراحی و نصب ترانسفورماتورها بلکه در تعمیر و نگهداری نیز اهمیت زیادی دارند و می‌توانند بر کارایی و عملکرد کل سیستم الکتریکی تاثیر بگذارند.

تاثیر نسبت تبدیل در کاربری‌‌های مختلف

1. برق قدرت

در شبکه‌های انتقال برق، معمولاً ولتاژ خروجی ژنراتور چند کیلوولت است، اما برای انتقال باید تا صدها کیلوولت افزایش یابد. نزد مصرف‌کننده، ولتاژ مجدد به 220 یا 400 ولت کاهش می‌یابد.

2. منابع تغذیه الکترونیکی

در پاورهای الکترونیکی نیاز به چند سطح ولتاژ است (۵V، ۱۲V و غیره). نسبت تبدیل صحیح ترانسفورماتور تعیین‌کننده ولتاژهای خروجی مورد نیاز است.

3. تجهیزات اندازه‌گیری

در نمونه‌برداری ولتاژ یا جریان (CT، PT)، هدف کاهش ولتاژ یا جریان به سطح امن برای تجهیزات اندازه‌گیری و حفاظت است و نسبت تبدیل باید به‌دقت انتخاب شود تا اطلاعات عددی خروجی واقعی و قابل اطمینان باشد.

4. صوت و مخابرات

در سیستم‌های صوتی برای تطبیق امپدانس، ترانسفورماتورهایی با نسبت تبدیل دقیق استفاده می‌شود تا بیشترین انتقال توان ایجاد شود.

عوامل تاثیرگذار بر انتخاب نسبت تبدیل

– مقدار ولتاژ اولیه و مورد نیاز خروجی
– نرخ جریان بار
– توان کل مورد انتقال
– فرکانس کاری
– ایمنی و استانداردها

انتخاب نسبت تبدیل صحیح، علاوه بر تامین عملکرد ایده‌آل، در طول عمر، سلامت دستگاه و کاهش تلفات نیز تاثیرگذار است.

انواع ترانسفورماتور بر پایه نسبت تبدیل

1. یک به یک (1:1)
ولتاژ خروجی با ورودی برابر، مثلاً ایزوله‌کردن بخش‌های مختلف مدارات یا کاهش نویز مش.

2. افزاینده
برای افزایش سطح ولتاژ کاربرد دارند.

3. کاهنده
برای کاهش ولتاژ و مناسب‌سازی آن با بار مصرفی.

4. ترانسفورماتورهای خاص
ترانس‌های تطبیقی، ترانس‌های جریان (CT)، ترانس‌های ولتاژ (PT) با دقت بالا.

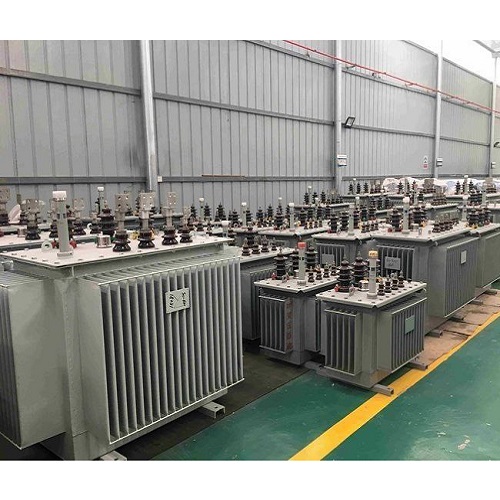

ساخت ترانسفورماتور

مواد اولیه مورد نیاز:

– هسته: عمدتاً آهن ورقه‌ای سیلیکونی، یا فریت برای فرکانس‌های بالا
– سیم: عمدتاً مس (برخی اوقات آلومینیوم برای هزینه کمتر) با روکش عایق
– عایق‌ها: کاغذ عایق، لاک، مواد شیمیایی مقاوم
– پایه/بدنه: جهت مونتاژ و نصب

مراحل ساخت:

1. انتخاب هسته مناسب: نوع E-I، U-I، حلقوی (Toroidal) یا فریت بسته به کاربرد
2. محاسبه تعداد دور سیم‌پیچ‌ها: طبق ولتاژ و جریان و نسبت تبدیل مورد نیاز
3. پیچیدن سیم روی قرقره: با دستگاه مخصوص یا دستی
4. عایق‌بندی بین لایه‌ها: برای جلوگیری از اتصال کوتاه
5. مونتاژ قطعات: بستن هسته‌ها، سیم‌ها، پایه‌ها و ترمینال‌ها
6. آب‌بندی و پوشش‌دهی با لاک: برای افزایش استحکام و جلوگیری از خوردگی
7. آزمایش الکتریکی: تست ولتاژ، جریان، عایق، تلفات

نکات کاربردی در ساخت

– حتماً باید سیم‌پیچ با سیم پوشش‌دار استاندارد انجام شود؛
– رعایت ضخامت عایق میان لایه‌ها مهم است؛
– هسته با کیفیت نامناسب می‌تواند منجر به افزایش تلفات شود؛
– اندازه دقیق سطح مقطع هسته و تعداد دورها در راندمان ترانس تاثیر گذار است.

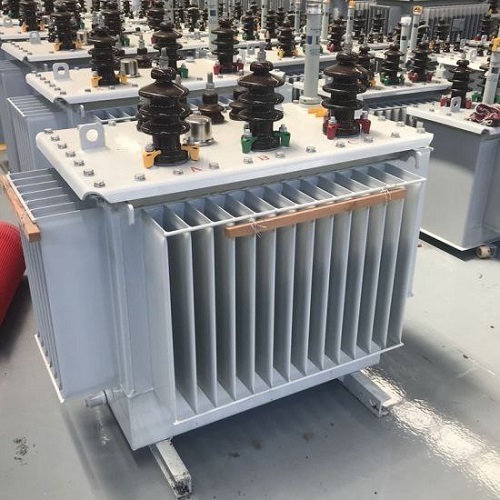

نکات مهم هنگام خرید ترانسفورماتور

چه برای مصارف صنعتی و چه خانگی، خرید ترانسفورماتور دقت ویژه‌ای می‌طلبد تا علاوه بر کارایی مناسب، مشکلاتی نظیر سوختگی، نویز و مشکلات ایمنی ایجاد نشود.

موارد مهم هنگام خرید:

1. برند و تولیدکننده معتبر: کیفیت ساخت، مواد مصرفی و کنترل کیفیت نزد برندهای معروف بسیار بهتر است.
2. مشخصات فنی دقیق: تطابق ولتاژ، جریان نامی، توان و فرکانس با نیاز واقعی شما
3. گواهی‌نامه و استانداردها: گواهی استاندارد، تاییدیه‌های کیفی و ایمنی مانند CE، ISO یا تاییدیه وزارت نیرو
4. عایق‌بندی و نوع هسته: هسته‌های فریت یا آهنی مرغوب، نوع سیم (ضخامت مناسب)، کیفیت عایق مورد بررسی قرار گیرد.
5. تست و ضمانت محصول: ارائه تست‌ریپورت و گارانتی معتبر
6. امکانات جانبی: سایز و وزن، روش نصب، داشتن ترمینال‌های مقاوم و بدون زنگ‌زدگی، سوکت‌های مطمئن
7. خنک‌کاری: مجهز بودن به سیستم تهویه یا طراحی مناسب برای اتلاف گرما
8. ابعاد و وزن: مناسب با جای نصب شما باشد

بررسی پارامترهای ایمنی

ترانس باید حفاظت مناسب در قبال حرارت، اتصال کوتاه، اضافه بار و افزایش ولتاژ داشته باشد. شینه‌بندی، نصب فیوز، عایق‌بندی‌های کامل نشانه یک محصول ایمن است.

عوامل مهم در تعیین قیمت ترانسفورماتور

1. ظرفیت و توان نامی:
ظرفیت بالاتر (توان بالاتر)، مواد اولیه بیشتر و هسته بزرگ‌تر قیمت را افزایش می‌دهد.

2. نوع هسته و سیم:
هسته با کیفیت و کم‌تلفات (مانند آهن ویژه) و سیم مسی با خلوص بالاتر از آلومینیوم گران‌تر است؛

3. پیچیدگی طراحی:
وجود شیلدینگ، لایه‌های خاص عایق، ساختار ترمینال خاص، قابلیت‌های جانبی و طرح مهندسی خاص باعث رشد قیمت می‌شود؛

4. تولیدکننده و برند:
برندهای شناخته‌شده به علت تضمین کیفیت و خدمات پس از فروش معمولاً گران‌ترند.

5. محل تولید:
محصولات وارداتی یا تولید داخل، به خاطر نرخ ارز و تعرفه واردات در قیمت متفاوت‌اند.

6. گواهی استاندارد و آزمایش:
ترانس‌هایی که تست دقیق کیفیت و استاندارد (IEC، ISO و غیره) گذرانده‌اند معمولاً قیمت بیشتری دارند.

7. ابعاد و وزن:
ترانسفورماتورهای رزینی یا خشک برای فضای کم و قابلیت اطمینان بیشتر ساخته می‌شوند که تاثیر مستقیم روی قیمت دارند.

8. عواملی مانند سفارش سازی، حجم خرید، بسته‌بندی خاص و گارانتی طولانی

جمع‌بندی

نسبت تبدیل ترانسفورماتور نسبتی است بین تعداد دورهای سیم‌پیچ اولیه و ثانویه که تعریف‌کننده رابطه ولتاژ، جریان و انتقال انرژی میان دو مدار است. این نسبت پایه اساسی طراحی و انتخاب ترانس است و تاثیر مهمی بر کاربرد، عملکرد، ایمنی و بهره‌وری تجهیزات الکتریکی دارد. در ساخت ترانس باید کیفیت مواد اولیه، دقت محاسبه تعداد دورها و رعایت عایق‌بندی و استانداردها لحاظ شود. هنگام خرید، اعتبار سازنده، مطابقت مشخصات فنی، تست کیفیت، امکانات جانبی و ایمنی را مدنظر داشته باشید. قیمت ترانسفورماتور نیز براساس توان، مواد اولیه، طراحی، برند، استانداردها و امکانات جانبی تعیین می‌شود.

توجه به همه‌ی این نکات باعث خواهد شد بهترین انتخاب را داشته باشید و دچار مشکلات فنی، هزینه‌ی تعمیرات یا تعویض زودهنگام نشوید.

–
