مقدمه

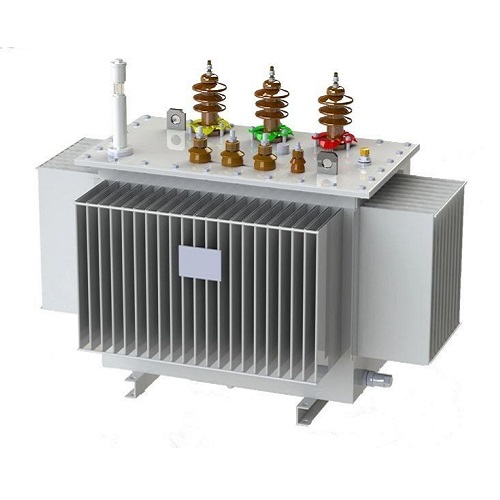

سیم پیچ ترانسفورماتور، ترانسفورماتورها از مهمترین تجهیزات صنعت برق هستند که نقش کلیدی در انتقال انرژی الکتریکی و تغییر سطح ولتاژ دارند. سیمپیچ (Winding) یکی از بنیادیترین اجزای یک ترانسفورماتور است که وظیفه اصلی آن انتقال انرژی الکترومغناطیسی از یک مدار به مدار دیگر توسط میدان مغناطیسی مشترک میباشد. طراحی، جنس، نوع آرایش و تامین شرایط حرارتی مناسب سیمپیچها، از جمله مباحث کلیدی در اطمینان از عملکرد مطلوب و ایمن یک ترانسفورماتور است.
در این متن، انواع سیمپیچهای ترانس، اصول و ملاکهای طراحی، تکنولوژیهای تولید و تست، همچنین مشکلات معمول و راهکارهای رفع آنها مورد بررسی قرار میگیرند. این بررسی به نحوی انجام میشود که هم ابعاد نظری و هم جنبههای کاربردی در صنعت برق و ماشینهای الکتریکی مدنظر قرار گیرد.
1. نقش سیمپیچ در ترانسفورماتور

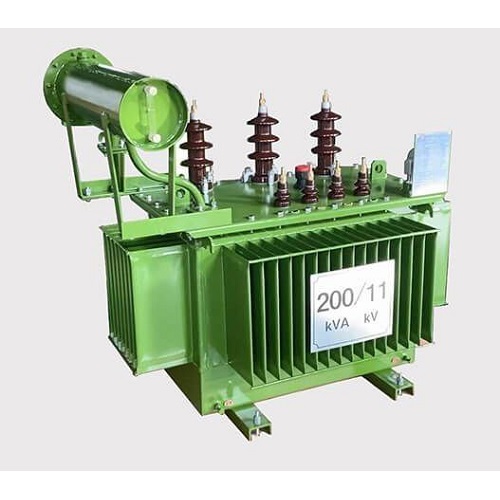

سیمپیچها شامل سیمهای رسانای عایقدار، معمولاً از جنس مس (و در برخی مواقع آلومینیوم) هستند که به دور هسته مغناطیسی ترانسفورماتور با آرایش خاص پیچیده میشوند تا میدان مغناطیسی متغیر حاصل از عبور جریان، ولتاژ مورد نیاز را طبق قانون فاراده القا کند. هر ترانسفورماتور معمولاً دارای دو سیمپیچ اصلی (اولیه و ثانویه) است، اما در مدارات پیچیدهتر (مانند ترانسفورماتورهای سهفاز یا ترانسفورماتورهای چندخروجی) تعداد سیمپیچها افزایش مییابد.
1.1 وظایف اصلی سیمپیچها:
– ایجاد و انتقال میدان مغناطیسی لینکشده با هر دو سیمپیچ
– ایجاد ولتاژ القایی مطابق با نسبت دور
– جداسازی الکتریکی مدارهای ورودی و خروجی (در ترانسفورماتور ایزولاسیون)
– تحمل جریان نامی و لحظهای (در شرایط گذرا و اتصال کوتاه)
– تحمل تنش حرارتی و مکانیکی ناشی از جریان و میدان مغناطیسی
2. انواع سیمپیچ ترانسفورماتور
اشکال مختلف سیمپیچ باتوجهبه کاربرد، سطح ولتاژ و محدودیتهای عملیاتی انتخاب میشوند. مهمترین انواع سیمپیچهای ترانسفورماتور عبارتاند از:
2.1 سیمپیچ استوانهای (Cylindrical Winding)
سادهترین و متداولترین نوع بهویژه در ترانسفورماتورهای قدرت کوچک و متوسط است که سیم بهصورت لایه به لایه به دور یک استوانه (اغلب کاغذ عایق یا بوشینگ مقوایی) پیچیده میشود.
– مزایا: سادگی تولید، خنککنندگی مناسب برای جریانهای پایین، هزینه پایینتر.
– معایب: مواجهه بیشتر عایق با فشار الکتریکی، محدودیت در برابر تنش مکانیکی.
2.2 سیمپیچ لایهای (Layer Winding)
برای ولتاژها و جریانهای بالاتر، از سیمپیچهای چندلایه استفاده میشود تا عایقبندی بهبود یابد. هر لایه با لایه عایق از دیگری جدا میشود.
– ویژگیها: افزایش ایمنی در ولتاژ بالا، قابلیت توزیع تنش ولتاژ بهتر.
– کاربردها: ترانسفورماتورهای قدرت میانرده و بالادستی.
2.3 سیمپیچ پنکیکی (Disc or Pancake Winding)
در این نوع سیمپیچ، سیمها بهصورت دیسکی (سطحی) کنار هم قرار میگیرند و هریک از دیسکها با شینههایی به یکدیگر متصل میشوند.
– مزایا: مقاومت در برابر تنشهای الکترودینامیک، قابلیت خنککنندگی بالا.
– کاربردها: ترانسفورماتورهای قدرت متوسط و بالا.
2.4 سیمپیچ حلقوی (Helical Winding)
سیم به شکل مارپیچی (Helix) بر دور هسته پیچیده میشود و عموماً جهت جریانهای بالا و سطح مقطع رسانای بزرگ کاربرد دارد.
– ویژگیها: مقاومت اهمی کمتر، دفع بهتر حرارت، مقاومت در برابر نیروهای مکانیکی زیاد.
2.5 سیمپیچ متحدالمرکز (Concentric Winding)
در سیمپیچهای متحدالمرکز، سیمپیچهای اولیه و ثانویه هر دو به شکل استوانهای اما یکی در درون دیگری قرار میگیرند. آرایش قرارگیری بسته به سطح ولتاژ و کاربرد متفاوت است.
3. اصول طراحی سیمپیچهای ترانس
طراحی سیمپیچ نیازمند شناخت دقیق از پارامترهای الکتریکی، حرارتی و مکانیکی است. اصول اصلی طراحی عبارتاند از:
3.1 انتخاب ماده هادی
– مس: مورد استفاده در اغلب موارد به دلیل رسانایی بالا، انعطافپذیری مناسب، ضریب حرارتی مطلوب و دوام مکانیکی.
– آلومینیوم: جایگزین ارزانتر با چگالی پایین ولی با رسانایی کمتر نسبت به مس؛ نیازمند سطح مقطع بالاتر جهت جریاندهی مشابه.
3.2 چیدمان و آرایش سیمپیچ
– تعیین تعداد دورها با توجه به نسبت ولتاژ
– انتخاب ضخامت سیم مطابق جریان نامی و مجاز
– آرایش هندسی (استوانهای، دیسکی، مارپیچی و غیره) باتوجهبه شرایط خنککنندگی و تنش مکانیکی
– تعیین فاصله بین لایهها و دیسکها برای بهینهسازی میدان الکتریکی و دفع حرارت
3.3 ملاحظات عایقبندی
– استفاده از عایقهای کاغذی، پلیاستر، میکا، یا پوششهای لاکی بسته به سطح ولتاژ و شرایط محیطی
– انتخاب نوع و ضخامت عایق بین لایهها، دیسکها و بین سیمپیچها و هسته
– اطمینان از استقامت دیالکتریک کافی زیر تنشهای نامی و گذرا
3.4 مدیریت حرارت و خنککنندگی
– محاسبه دمای ماکزیمم مجاز هر نقطه سیمپیچ
– پیشبینی مسیرهای جابهجایی و دفع حرارت (کانالهای خنککننده بین لایه یا دیسک، فن، روغن، یا روش گردش اجباری)
– استفاده از مواد و عایق حرارت بالا مانند Nomex
3.5 تنشهای مکانیکی
– بررسی نیروهای الکترودینامیک بهخصوص هنگام پیکهای جریان اتصال کوتاه
– طراحی مناسب جهت جذب نیروهای شعاعی و محوری (تقویت نقاط بحرانی با نخ شیشه، نوار بافتهشده، و غیره)
– انتخاب ساختار مناسب برای کاهش لرزش و نویز

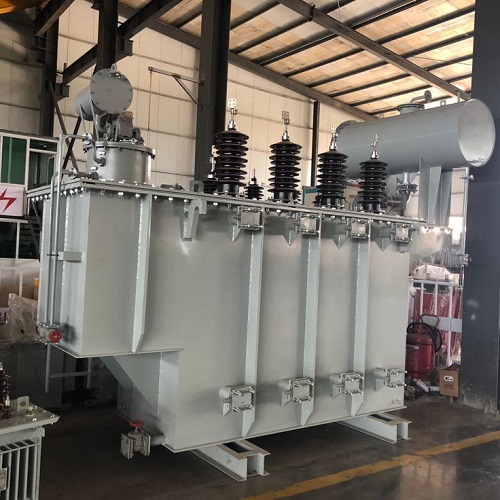

4. تولید سیمپیچ ترانسفورماتور
تکنولوژی ساخت سیمپیچهای ترانسفورماتور نقش برجستهای در کیفیت عملکرد و طولعمر تجهیز ایفا میکند. مراحل اصلی تولید شامل:
4.1 آمادهسازی سیم هادی
– آمادهسازی، شستشو و لاکزنی سیمهای مسی یا آلومینیومی
– کنترل کیفیت ضخامت عایق و اطمینان از یکنواختی آن
4.2 پیچش سیم
– استفاده از ماشین آلات اتوماتیک برای رعایت دقت ابعادی در پیچش دورها
– پیادهسازی آرایش سیمپیچ مورد نظر (استوانهای، لایهای، دیسکی و غیره)
– اضافهکردن عایق بین لایهها یا دیسکها همزمان با پیچش سیم
4.3 تثبیت شکل و ایمنسازی سیمپیچ
– استفاده از رزینهای اپوکسی یا ورنی جهت تثبیت سیمپیچ و افزایش مقاومت عایقی
– اعمال فشار مکانیکی جهت جلوگیری از خمیدگی و تغییرشکل در جریانهای گذرا
4.4 اجرای اتصالات اولیه و ثانویه
– نصب سرسیمها، باسبار و ترمینالهای اتصال به خطوط ورود و خروج
– لحیم کاری یا پرس شینهها برای کاهش مقاومت تماس
4.5 فرآیند خشکسازی
– قراردهی سیمپیچ در محفظه خلأ و اعمال گرما جهت حذف کامل رطوبت و جذب کامل روغن عایق (در ترانسفورماتورهای روغنی)
– افزایش طولعمر عایق و کاهش احتمال شکست دیالکتریک
5. آزمون و کیفیتسنجی سیمپیچ
جهت اطمینان از کیفیت و عملکرد مطلوب سیمپیچهای ترانس، آزمایشها و کنترلهای مختلفی اجرا میشود:
5.1 آزمون مقاومت اهمی
سنجش مقاومت هر سیمپیچ برای کنترل صحت سیمپیچی، تشخیص اتصالات ضعیف و اطمینان از یکنواختی سیم مورد استفاده
5.2 آزمون قدرت دیالکتریک
اعمال ولتاژهای بالا به دو انتهای سیمپیچ جهت سنجش استقامت عایقها در برابر شکست
5.3 آزمون نسبت تبدیل (Turns Ratio Test)
اندازهگیری دقیق نسبت ولتاژ اولیه به ثانویه و مطابقت آن با طراحی
5.4 آزمون امپدانس نشتی و لوپ کوتاه
بررسی رفتار سیمپیچ در بارگذاری مختلف و شرایط اتصال کوتاه جهت اطمینان از قابلیت تحمل جریانهای بالا
5.5 آزمون افزایش دما
راهاندازی ترانسفورماتور و اندازهگیری دمای نقاط حساس در سیمپیچ در مقابل جریان نامی جهت کنترل شرایط حرارتی و ایمنی تجهیز
6. معضلات عملیاتی و نگهداری
6.1 گرمشدن بیشازحد
مهمترین دلیل خرابی سیمپیچها، گرمشدن بیشازحد ناشی از جریان اضافی، تهویه ناکارآمد یا تجمع رسوبات روی سطح سیم است؛ که منجر به کاهش طولعمر عایق و حتی ایجاد اتصال کوتاه داخلی خواهد شد.
6.2 اثرات پدیده کرونا و آلودگی سطحی
ایجاد میدانهای شدید در خطوط ولتاژ بالا میتواند باعث یونیزاسیون هوا دور سیمپیچ شده و منجربه تخریب تدریجی عایق یا تولید جزای بویژه در سیمپیچهای بیرونی شود.
6.3 لرزش و نویز
بهویژه در ترانسفورماتورهای قدرت، نیروهای مغناطیسی میتواند ایجاد لرزش و نویز مکانیکی کند. استفاده از سیستمهای میراکننده مکانیکی، رزین یا روغنهای مخصوص میتواند مؤثر باشد.
6.4 تخریب عایق بر اثر رطوبت
ورود رطوبت به داخل ترانسفورماتور (بویژه در نمونههای روغنی) بهشدت استقامت عایقها را کاهش داده و مقدمهساز قوس الکتریکی و خطا میشود. خشک کردن و تعویض منظم روغن اهمیت زیادی دارد.
6.5 خوردگی و تاثیرات محیطی
قرارگیری ترانسفورماتور به ویژه قسمت سیمپیچ در معرض مواد شیمیایی خورنده یا شرایط جوی صعب میتواند دوام را کاهش دهد.
7. فناوریهای نوین در سیمپیچ ترانسفورماتور
7.1 استفاده از مواد پیشرفته
توسعه سیمهای با پوشش نانوکامپوزیت یا مواد عایقی پیشرفته، امکان کار در ولتاژ و دماهای بالاتر را فراهم نموده و کارایی ترانسفورماتورها را افزایش داده است.
7.2 سیمپیچهای رزینی
در بسیاری از ترانسفورماتورهای خشک (Dry Type) امروزی، سیمپیچها به طور کامل در رزینهای اپوکسی آغشته و محصور میشوند تا خطر آتشسوزی و ریسک نفوذ رطوبت به حداقل برسد، ضریب اطمینان افزایش یافته و نیاز به نگهداری کمتر میشود.
7.3 سیمپیچ موجی (Interleaved or Transposed Winding)
در ترانسفورماتورهای توان بالا، سیمپیچها با تکنیکهایی نظیر تقسیم به چند شاخه و گذراندن هر شاخه از میان دیگری (transposition) به گونهای قرار میگیرند که اثرات جریان گردابی و القای خازنی به حداقل برسد و توزیع میدان یکنواختتر شود.
7.4 پایش وضعیت (Condition Monitoring)
نصب سنسورهای حرارتی و رطوبتی در داخل سیمپیچ، استفاده از سامانههای اینترنت اشیاء (IoT) جهت ارسال داده عملیاتی به مرکز کنترل و اجرای الگوریتمهای کلانداده برای تحلیل و پیشبینی خطاهای احتمالی.
8. ملاحظات اقتصادی و زیستمحیطی
بهینهسازی سطح مقطع هادی، انتخاب مواد عایقی بازیافتپذیر و مدیریت ضایعات تولید و بهرهبرداری سیمپیچها از جمله اقدامات کلیدی در جهت کاهش هزینههای سرمایهگذاری و بهرهبرداری و حفظ محیط زیست هستند.
– استفاده از سیم آلومینیوم به عنوان جایگزین سیم مس در برخی کاربردها برای کاهش هزینه
– افزایش راندمان با کاهش اتلافات اهمی و هیسترزیس در طراحی مناسب خانواده سیمپیچ و هسته
– کاهش آلودگی زیستمحیطی با جایگزینی ترانسفورماتورهای روغنی با انواع خشک یا رزینی و انتخاب روغنهای گیاهی تجزیهپذیر
9. جمعبندی و نتیجهگیری
سیمپیچ ترانسفورماتور نه تنها یکی از اجزای حیاتی هر ترانسفورماتور به شمار میرود، بلکه عملکرد صحیح، عمر طولانی و امنیت کلی شبکههای برق تا حد زیادی به کیفیت انتخاب، طراحی، ساخت و نگهداری این بخش بستگی دارد. پیشرفتهای فناورانه در مواد و روشهای مونیتورینگ، ضمن افزایش دوام سیمپیچها، هزینههای تجهیزات را کاهش داده و ایمنی و کارایی آنها را بالا بردهاند. نگهداری پیشگویانه، آزمونهای دورهای و پایش عملیاتی پیوسته، ضامن سلامت و طول عمر این بخش ساختاری صنعت برق مدرن خواهد بود.
