مقدمه

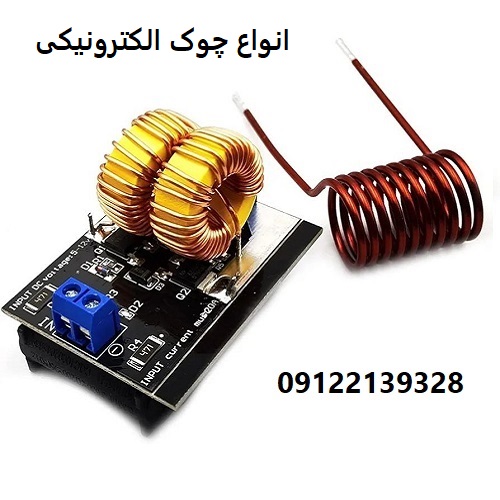

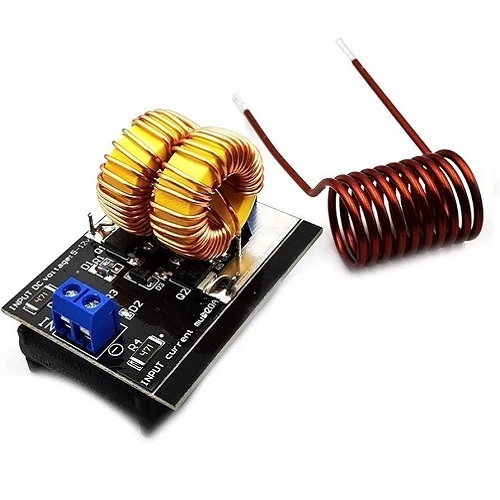

انواع چوک الکترونیکی، چوک‌های الکترونیکی یکی از اجزای مهم و پایه‌ای در مدارهای الکترونیکی هستند که نقش اساسی در ذخیره انرژی مغناطیسی، فیلتر کردن سیگنال‌ها و محدود کردن جریان در مدارها دارند. در این مقاله به بررسی انواع مختلف چوک‌ها، ساختار آنها، کاربردهایشان، و ویژگی‌های مهم هر نوع خواهیم پرداخت.



۱. چوک چیست؟

چوک در زبان انگلیسی به شکل “Inductor” یا “Choke” شناخته می‌شود. این المان الکترونیکی نوعی سیم‌پیچ است که در برابر تغییرات ناگهانی جریان الکتریکی مقاومت می‌کند. این ویژگی باعث می‌شود که چوک‌ها در فیلترهای الکترونیکی، منابع تغذیه، و مدارهای RF (فرکانس رادیویی) کاربرد فراوانی داشته باشند.



۲. اصول کار چوک‌های الکترونیکی

وظیفه اصلی چوک، ذخیره انرژی به صورت میدان مغناطیسی است. وقتی جریان از سیم‌پیچ عبور می‌کند، یک میدان مغناطیسی اطراف آن ایجاد می‌شود. تغییرات در این جریان باعث القای ولتاژی در سیم‌پیچ می‌شود که جهت آن مخالف تغییر جریان است (قانون لنز).

این ویژگی باعث می‌شود که چوک نسبت به تغییرات جریان حساس باشد و به نوعی مانع افزایش ناگهانی جریان شود.



۳. دسته‌بندی چوک‌های الکترونیکی

چوک‌ها را می‌توان بسته به ساختار، کاربرد، فرکانس کاری، و نوع هسته به دسته‌های مختلفی تقسیم نمود:

۳-۱. چوک هوا (Air Core Inductor)

– توضیح: این نوع چوک‌ها فاقد هسته فلزی هستند و سیم‌پیچ فقط در فضای هوا به دور یک قالب غیرمغناطیسی پیچیده شده است.
– ویژگی‌ها: عدم وجود هسته فلزی باعث می‌شود که تلفات ناشی از هیسترزیس و تلفات جریان گردابی کاهش یابد، و عملکرد خوبی در فرکانس‌های بالا داشته باشند.
– کاربردها: استفاده در فیلترهای RF، اسیلاتورها، و مدارهای فرکانس بالا.

۳-۲. چوک هسته آهنی (Iron Core Inductor)

– توضیح: در این چوک‌ها سیم‌پیچ به دور هسته‌ای از جنس آهن یا آلیاژهای آهنی پیچیده شده است.
– ویژگی‌ها: دارای اندوکتانس بالا به دلیل نفوذ پذیری زیاد هسته آهنی، اما تلفات بیشتری در مقایسه با چوک هوا دارند.
– کاربردها: فیلترهای فرکانس پایین، مدارهای قدرت، منابع تغذیه.

۳-۳. چوک هسته آهن‌پودر (Powdered Iron Core Inductor)

– توضیح: هسته از پودر آهن مخلوط با ماده عایق ساخته می‌شود.
– ویژگی‌ها: تلفات کمتر از آهن جامد، قدرت تحمل جریان متوسط، فرکانس کاری متوسط.
– کاربردها: استفاده در مدارات سوییچینگ، فیلترهای EMI.

۳-۴. چوک هسته فرومغناطیسی (Ferrite Core Inductor)

– توضیح: هسته از جنس فرومغناطیس سرامیکی (مانند فرایت) است که نفوذ پذیری بالا و تلفات پایین در فرکانس بالا دارد.
– ویژگی‌ها: عملکرد مطلوب در فرکانس‌های بالا، تلفات کم، اندازه کوچک‌تر.
– کاربردها: منابع تغذیه سوئیچینگ، فیلترهای EMI، مدارات RF.

۳-۵. چوک حلقه‌ای (Toroidal Inductor)

– توضیح: سیم‌پیچ به دور هسته حلقه‌ای یا نوار مغناطیسی پیچیده می‌شود.
– ویژگی‌ها: میدان مغناطیسی درون هسته متمرکز است و تلفات مغناطیسی کاهش می‌یابد، کمترین تداخل مغناطیسی با مدارهای اطراف.
– کاربردها: منابع تغذیه، فیلترهای نویز، مدارات قدرت.

۳-۶. چوک سلفی (Self Inductance Coil)

– توضیح: معمولاً سیم‌پیچی ساده و معمولی برای کاربردهای عمومی.
– ویژگی‌ها: تنوع فراوان در ابعاد و مقدار اندوکتانس.
– کاربردها: کاربردهای الکترونیکی عمومی، مثل فیلترهای پایین یا بالا گذر.



۴. پارامترهای مهم چوک‌ها

۴-۱. مقدار اندوکتانس (Inductance)

اندوکتانس با واحد هانری (H) مشخص می‌شود و میزان مقاومت چوک در برابر تغییرات جریان است. افزایش تعداد دور سیم‌پیچ و جنس هسته می‌تواند اندوکتانس را افزایش دهد.

۴-۲. جریان تحملی (Current Rating)

حداکثر جریانی که چوک می‌تواند بدون داغ شدن و آسیب دیدن تحمل کند.

۴-۳. مقاومت DC (DCR)

مقدار مقاومت مستقیم سیم‌پیچ که باعث تلفات توان و کاهش بهره‌وری در مدار می‌شود.

۴-۴. فرکانس کاری

فرکانس‌هایی که چوک می‌تواند به خوبی در آنها کار کند و عملکرد مطلوبی داشته باشد.

۴-۵. تلفات

تلفات انرژی چون تلفات هسته‌ای و تلفات ناشی از مقاومت سیم‌پیچ.

 ۵. کاربردهای مختلف چوک‌های الکترونیکی

– فیلترهای نویز و EMI در تجهیزات الکترونیکی
– منابع تغذیه سوئیچینگ و پایدارسازی ولتاژ
– مدارات فرکانس رادیویی و تلویزیونی
– مبدل‌های DC به DC
– محافظت مدار در برابر افزایش جریان ناگهانی



۶. نکات مهم در خرید انواع چوک الکترونیکی

خرید انواع چوک الکترونیکی نیازمند توجه به چند نکته کلیدی است تا بتوانید محصولی متناسب با نیازهای مدار الکترونیکی خود انتخاب کنید. در ادامه نکات مهم در خرید چوک الکترونیکی آورده شده است:

1. محدوده جریان (Current Rating): باید چوکی انتخاب شود که جریان عبوری در مدار را بدون اشباع هسته تحمل کند. جریان اسمی چوک باید بالاتر از جریان واقعی مدار باشد.

2. اندوکتانس (Inductance): مقدار اندوکتانس باید با نیاز مدار هماهنگ باشد. مقدار نادرست می‌تواند باعث نویز بیشتر یا عملکرد نامناسب شود.

3. مقاومت DC (DCR): مقاومت داخلی سیم پیچ چوک تأثیر بر تلفات و کارایی دارد. بهتر است چوک‌هایی با مقاومت DC پایین انتخاب شوند تا تلفات انرژی کمتر شود.

4. فرکانس کاری: چوک باید برای فرکانس کاری مدار مناسب باشد. در مدارهای فرکانس بالا، نوع چوک و جنس هسته اهمیت زیادی دارد.

5. نوع هسته: هسته چوک (هسته آهنی، هسته پودر آهن، Ferrite و غیره) تأثیر زیادی بر عملکرد دارد. انتخاب هسته مناسب نقش مهمی در کاهش تلفات و نویز دارد.

6. اندازه و ابعاد: بسته به فضای موجود روی برد و محل نصب، باید چوک با ابعاد مناسب انتخاب شود.

7. دمای کاری: چوک باید قادر باشد در دمای کاری مدار به خوبی عمل کند و از دمای بیش از حد جلوگیری شود.

8. نویز و تداخل الکترومغناطیسی (EMI): بعضی چوک‌ها دارای ساختار یا فیلترهای خاصی هستند که نویز را کاهش می‌دهند.

9. کیفیت ساخت و برند: بهتر است از تولیدکنندگان معتبر خرید کنید تا از کیفیت و دوام چوک اطمینان حاصل کنید.

10. قیمت: با توجه به کاربرد، هزینه نیز باید متناسب و مقرون به صرفه باشد.

با در نظر گرفتن این نکات، می‌توانید چوک الکترونیکی مناسبی برای پروژه یا محصول خود انتخاب کنید.



عوامل تاثیر گذار بر قیمت انواع چوک الکترونیکی

عوامل مؤثر بر قیمت انواع چوک الکترونیکی شامل موارد مختلفی هستند که به کیفیت، عملکرد و کاربرد محصول بستگی دارد. در زیر مهم‌ترین عوامل تاثیرگذار بر قیمت چوک‌های الکترونیکی آورده شده است:

1. جنس هسته (Core Material):
جنس هسته چوک تاثیر زیادی بر خصوصیات مغناطیسی و در نتیجه قیمت آن دارد. هسته‌های فریت، آهن نرم، یا آلیاژهای خاص قیمت‌های متفاوتی دارند.

2. جنس سیم‌پیچ:
نوع و کیفیت سیم مورد استفاده (مس، آلومینیوم، روکش شده با لاک و غیره) بر قیمت تاثیر گذار است. سیم‌های با کیفیت بالاتر مقاومت کمتری دارند و کارایی بهتر.

3. اندازه و ابعاد چوک:
چوک‌های بزرگ‌تر با هسته بزرگ‌تر یا سیم‌پیچ‌های ضخیم‌تر معمولاً قیمت بالاتری دارند.

4. شدت جریان و ولتاژ کاری:
چوک‌هایی که قادر به تحمل جریان‌ها و ولتاژهای بالاتر هستند مواد و طراحی پیچیده‌تری نیاز دارند و معمولاً گران‌تر هستند.

5. فرکانس کاری:
چوک‌های طراحی شده برای فرکانس‌های بالا معمولاً به تجهیزات دقیق‌تری نیاز دارند که قیمت آنها را افزایش می‌دهد.

6. کاربرد و نوع چوک:
چوک‌های فیلترینگ، چوک‌های تغذیه، چوک‌های کواکس، چوک‌های القایی و… هرکدام ویژگی‌های مخصوص خود را دارند که بر قیمت اثر گذار است.

7. مارک و برند:
تولیدکنندگان معتبر و برندهای شناخته شده معمولاً قیمت‌های بالاتری دارند به دلیل تضمین کیفیت، خدمات پس از فروش و ضمانت.

8. تعداد تولید (مقیاس تولید):
تولید در حجم انبوه می‌تواند قیمت واحد را کاهش دهد، ولی سفارش‌های خاص یا تولید محدود قیمت‌ها را افزایش می‌دهد.

9. استانداردها و گواهینامه‌ها:
چوک‌هایی که استانداردهای خاص صنعتی یا نظامی را دارا باشند معمولاً گران‌تر هستند.

10. هزینه‌های جانبی:
هزینه حمل و نقل، مالیات، تعرفه‌ها و نوسانات بازار مواد اولیه نیز بر قیمت نهایی تاثیر می‌گذارند.



جمع‌بندی

چوک‌های الکترونیکی با توجه به نوع هسته، ساختار و کاربردشان به انواع مختلفی تقسیم می‌شوند که هر کدام ویژگی‌ها و مزایای خاص خود را دارند. انتخاب صحیح چوک متناسب با نیاز مدار و شرایط کاری می‌تواند به بهبود عملکرد، کاهش تلفات و افزایش عمر مفید تجهیزات کمک کند.
