مقدمه

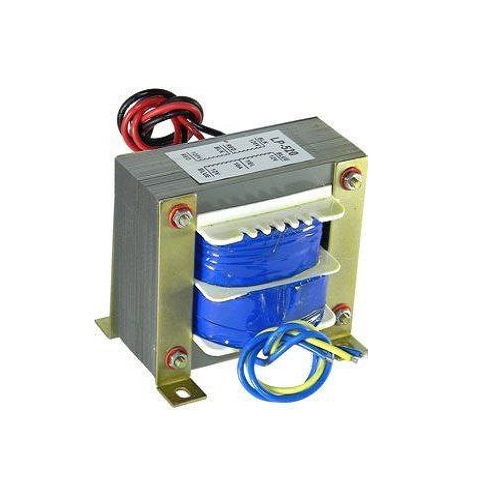

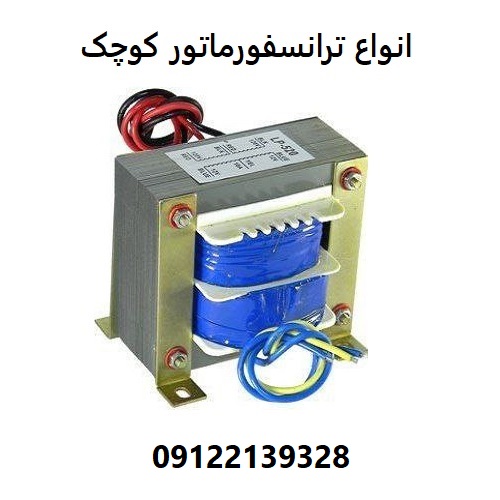

انواع ترانسفورماتور کوچک، ترانسفورماتورها از مهم‌ترین قطعات الکتریکی در سیستم‌های انتقال و توزیع انرژی محسوب می‌شوند. این دستگاه‌ها با قابلیت تغییر سطوح ولتاژ و جریان الکتریکی، نقش حیاتی در بهبود بهره‌وری انرژی و تجهیز سیستم‌های الکتریکی ایفا می‌کنند. در این میان، ترانسفورماتورهای کوچک در کاربردهای گوناگون و متنوعی مانند تجهیزات الکترونیکی، ابزارهای اندازه‌گیری، سیستم‌های مخابراتی و مدارهای قدرت کوچک نقش برجسته‌ای دارند.

در این مقاله، ابتدا به معرفی انواع ترانسفورماتورهای کوچک می‌پردازیم، سپس به بررسی مشخصات فنی، کاربردها و مزایا و معایب هر نوع خواهیم پرداخت. و در پایان نیز، نکات مهم در خرید ترانسفورماتور کوچک و عوامل مؤثر بر قیمت آن‌ها را بررسی خواهیم کرد تا خوانندگان بتوانند با دانش کامل‌تری انتخابی بهینه داشته باشند.



تعریف ترانسفورماتور کوچک

ترانسفورماتورها قطعاتی هستند که با استفاده از اصل القای مغناطیسی جریان و ولتاژ برق را متناسب با نیاز مصرف‌کننده یا مدار تغییر می‌دهند. ترانسفورماتورهای کوچک عموماً شامل ترانسفورماتورهای الکترونیکی، ترانسفورماتورهای توان پایین، ترانسفورماتورهای اندازه‌گیری، ترانسفورماتورهای ایزوله و … می‌شوند که در ابعاد کوچک‌تر و توان پایین‌تر نسبت به نوع صنعتی یا برق فشار قوی طراحی و تولید می‌شوند.

قدرت ترانسفورماتورهای کوچک معمولاً از چند میلی‌وات تا چند صد ولت‌آمپر (VA) متغیر است که برای تجهیزات الکترونیکی، شارژرها، مدارهای محافظ، مدارهای کنترل و دیگر کاربردهای مرتبط به کار می‌روند.



انواع ترانسفورماتورهای کوچک

ترانسفورماتورهای کوچک از لحاظ ساختار، کارکرد و کاربرد به انواع مختلفی تقسیم‌بندی می‌شوند که هر کدام ویژگی‌ها و مشخصات خاص خود را دارند. در ادامه به تفصیل درباره هر نوع خواهد آمد.

 1. ترانسفورماتور سیم‌پیچ خشک (Dry-type Transformers)

این نوع ترانسفورماتورها بدون استفاده از روغن عایق کار می‌کنند و عموماً به صورت سیم پیچی شده روی هسته‌های آهنی یا فریتی ساخته می‌شوند. کاربرد این نوع در دستگاه‌های الکترونیکی و گاهی در تجهیزات صنعتی کوچک است.

مشخصات فنی:
– توان: معمولاً تا چند صد VA
– ولتاژ ورودی و خروجی: متناسب با طراحی (مثلاً 220 به 12 ولت)
– ریزش ولتاژ پایین
– عایق‌بندی از جنس اپوکسی یا رزین
– مقاومت حرارتی بالا

مزایا:
– ایمنی بالا به دلیل عدم استفاده از روغن
– ابعاد کوچک و وزن کم
– نگهداری آسان

معایب:
– توان کمتر نسبت به ترانسفورماتورهای روغنی
– محدودیت در دمای کاری

2. ترانسفورماتور روغنی کوچک (Small Oil-filled Transformers)

نوع روغنی این ترانسفورماتورها برای دفع بهتر حرارت از روغن مخصوص استفاده می‌کنند. این دسته در ترانسفورماتورهای کوچک با توان متوسط دیده می‌شود.

مشخصات فنی:
– توان: از حدود 100 VA تا چند کیلو وات
– ولتاژ: چند صد ولت تا هزاران ولت در ورودی و خروجی
– حداکثر دمای کاری: بیشتر از نوع خشک (مثلاً تا 85 درجه سانتیگراد)
– روغن عایق و خنک‌کننده

مزایا:
– قابلیت تحمل جریان زیادتر و توان بالاتر
– عمر طولانی‌تر
– عملکرد بهتر در دماهای بالاتر

معایب:
– اندازه بزرگ‌تر و وزن بیشتر
– نیاز به نگهداری و مراقبت از روغن

 3. ترانسفورماتور فریتی (Ferrite Core Transformers)

این ترانسفورماتورها در فرکانس‌های بالا (میلیون‌ها هرتز) و برای کاربردهای سوئیچینگ طراحی شده‌اند. هسته آنها از مواد فریتی ساخته شده است که دارای تلفات کمتر و پاسخ فرکانسی بالا است.

مشخصات فنی:
– توان: پایین، معمولاً کمتر از 100 VA
– فرکانس کاری: از چند کیلوهرتز تا چند مگاهرتز
– ولتاژ ورودی و خروجی معمولاً پایین و مخصوص مدارهای الکترونیکی

مزایا:
– بازدهی بالا در فرکانس‌های بالا
– ابعاد کوچک
– وزن کم

معایب:
– مناسب نبودن برای توان‌های بالا
– قیمت بالاتر نسبت به ترانسفورماتورهای سیم‌پیچ خشک معمولی

 4. ترانسفورماتور ایزوله (Isolation Transformer)

این نوع ترانسفورماتورها برای جداسازی الکتریکی بین بخش‌های مختلف مدار به کار می‌روند و معمولاً امنیت و کاهش نویز را تأمین می‌کنند.

مشخصات فنی:
– توان: چند VA تا چند kVA
– توانایی ایزولاسیون ولتاژ بالا بین ورودی و خروجی
– عایق‌بندی قوی

مزایا:
– افزایش امنیت تجهیزات و اپراتور
– کاهش نویز و افزایش کیفیت سیگنال
– کاربرد در تجهیزات پزشکی و آزمایشگاهی

معایب:
– حجم و وزن نسبتا بیشتر در توان‌های متوسط
– هزینه بالاتر نسبت به ترانسفورماتورهای استاندارد

 5. ترانسفورماتور جریان (Current Transformer – CT)

ترانسفورماتورهای جریان در اندازه‌گیری جریان‌های بزرگ به وسیله کاهش جریان به مقدار قابل اندازه‌گیری کاربرد دارند. این ترانس‌ها ظرفیت توان پایین داشته و به جای قدرت انتقال، برای اندازه‌گیری به کار می‌روند.

مشخصات فنی:
– دقت بالا در دامنه جریان‌های مشخص شده
– نسبت تبدیل جریان مشخص (مثلاً 1000:5 آمپر)
– استفاده در سیستم‌های حفاظتی و اندازه‌گیری

مزایا:
– دقت بالا
– کاهش خطر در اندازه‌گیری جریان‌های بالا
– نصب آسان

معایب:
– محدودیت در میزان جریان ورودی
– نیاز به بار دقیق (مثلاً مقاومت یا اتصال به دستگاه اندازه‌گیری)

 6. ترانسفورماتورهای افزاینده و کاهنده کوچک (Step-up and Step-down Transformers)

این ترانس‌ها جهت افزایش یا کاهش ولتاژ در سیستم‌های مختلف استفاده می‌شوند.

مشخصات:
– ظرفیت توان کوچک (معمولاً زیر 500VA)
– انواع مختلف با مقادیر ولتاژ ورودی و خروجی متفاوت



مشخصات فنی ترانسفورماتورهای کوچک

مشخصات فنی هر ترانسفورماتور با توجه به کاربرد آن اهمیت دارد و معمولاً بر اساس موارد زیر دسته‌بندی و تعریف می‌شوند:

1. توان (VA یا kVA)

توان ترانسفورماتور کوچک معمولاً در واحد ولت‌آمپر بیان می‌شود و نشان‌دهنده حداکثر مقدار انرژی الکتریکی است که در هر لحظه می‌تواند انتقال دهد. ظرفیت‌های معمول از چند VA تا چند صد VA متفاوت است.

2. ولتاژ ورودی و خروجی

ولتاژ نامی ترانسفورماتور باید با نوع مصرف و منبع تغذیه متناسب باشد. انواع ترانسفورماتورهای کوچک برای تبدیل ولتاژهای مختلفی از جمله 110، 220 ولت به ولتاژهای پایین‌تر مانند 12، 24، 48 ولت طراحی می‌شوند.

3. فرکانس کاری

معمول‌ترین فرکانس کاری 50 یا 60 هرتز است، اما در ترانسفورماتورهای فرکانس بالا مثل ترانس‌های فریتی فرکانس کاری به چند صد کیلوهرتز و بیشتر می‌رسد.

4. هسته ترانسفورماتور

جنس و شکل هسته در کارایی ترانس بسیار مؤثر است. در ترانسفورماتورهای کوچک معمولاً از هسته‌های آهنی سیلیکونی و یا فریتی استفاده می‌شود.

5. تلفات (Losses)

تلفات هسته و سیم‌پیچ‌ها باعث افزایش دما و کاهش بازدهی می‌شود که در ترانسفورماتورهای با کیفیت کمتر بیشتر مشاهده می‌شود.

6. ابعاد و وزن

یکی از پارامترهای کلیدی در ترانسفورماتورهای کوچک، ابعاد و وزن آن‌ها است تا بتواند در مدارهای فشرده و مدارهای قابل حمل به کار برود.

7. عایق‌بندی و درجه حرارت کاری

ترانسفورماتورهای کوچک معمولاً دارای درجه حرارت کاری بین 40 تا 125 درجه سانتی‌گراد هستند و نوع عایق‌بندی (مکانیکی و الکتریکی) بر دوام و ایمنی آن‌ها تأثیر دارد.



نکات مهم در خرید ترانسفورماتور کوچک

در انتخاب و خرید ترانسفورماتور کوچک بایستی به چند عامل کلیدی توجه داشت تا بهترین محصول با توجه به نیاز و کاربرد خریداری شود:

1. تعیین دقیق نیاز توان و ولتاژ

اولین قدم انتخاب توان و ولتاژ ورودی و خروجی مطابق با نیاز مدار یا دستگاه است. باید مطمئن بود که ترانس توان کافی برای تامین مصرف را دارد و ولتاژ خروجی دقیق و پایدار است.

2. کیفیت ساخت و استانداردهای مربوطه

ترانسفورماتور باید مطابق استانداردهای ملی و بین‌المللی (مانند IEC، UL یا استاندارد ملی کشور) تولید شده باشد تا از ایمنی، بازدهی و عمر طولانی آن اطمینان حاصل شود.

3. نوع هسته و سیم‌پیچ

ترانسفورماتورهایی با هسته فریتی برای فرکانس‌های بالا مناسبند، در حالی که هسته آهنی برای کاربردهای با فرکانس معمولی بهتر است. نوع سیم‌پیچ و عایق‌بندی نیز بر دوام تأثیرگذار است.

4. اضافه بار و شرایط محیطی

اگر ترانس قرار است در محیط گرم یا مرطوب نصب شود، باید به درجه حرارت کاری و عایق‌بندی توجه ویژه‌ای داشت. همچنین توان اضافه بار کوتاه‌مدت باید مطابق نیاز تعیین شود.

5. اندازه و وزن

در کاربردهای قابل حمل و فضاهای محدود، ابعاد و وزن ترانس باید به دقت بررسی شود.

6. قیمت و گارانتی محصول

قیمت باید با کیفیت و خدمات پس از فروش (گارانتی، خدمات تعمیر و پشتیبانی) متناسب باشد. انتخاب برندهای معتبر می‌تواند ریسک خرابی و نقص فنی را کاهش دهد.

7. نوع کاربرد (اندازه‌گیری، ایزوله، حرارتی و غیره)

نوع کاربرد ترانس در انتخاب نوع و مشخصات فنی آن بسیار مهم است.

عوامل تأثیرگذار بر قیمت ترانسفورماتور کوچک

قیمت ترانسفورماتور کوچک تابع عوامل مختلفی است که به برخی از آن‌ها اشاره می‌کنیم:

1. ظرفیت توان

توان بالاتر به دلیل استفاده از مواد بیشتر و سیم‌پیچ ضخیم‌تر قیمت را افزایش می‌دهد.

2. کیفیت مواد اولیه

استفاده از سیم‌های مسی با عایق‌بندی مرغوب و هسته‌های با کیفیت، مواد عایق بهتر و روکش‌های پایدار باعث افزایش قیمت می‌شود.

3. نوع و جنس هسته

هسته‌های فریتی، آهنی سیلیکونی و یا هسته‌های خاص موجب تفاوت قیمت‌ها می‌شوند. همچنین نوع طراحی هسته بر هزینه تمام شده اثرگذار است.

4. فناوری ساخت

ترانس‌های ساخته شده با فناوری‌های جدید یا روش‌هایی مانند ریخته‌گری رزین اپوکسی و عایق‌بندی پیشرفته قیمت بالاتر دارند.

5. استانداردهای کیفی و ایمنی

ترانسفورماتورهایی که تست‌های گسترده‌ای را گذرانده و استانداردهای معتبر را دارند هزینه بیشتری خواهند داشت.

6. برند و خدمات پس از فروش

محصولات برندهای معتبر اغلب گران‌تر هستند ولی خدمات پس از فروش و ضمانت بهتری ارائه می‌دهند.

7. میزان سفارش و حجم خرید

خرید عمده معمولاً قیمت واحد را کاهش می‌دهد. همچنین سفارشی بودن ترانس (مثلاً با مشخصات ویژه) قیمت را افزایش می‌دهد.

8. شرایط بازار و نوسانات قیمت مواد اولیه

قیمت مس و سایر فلزات، نرخ ارز و هزینه‌های حمل و نقل نیز بر قیمت نهایی تأثیرگذار است.



نتیجه‌گیری

ترانسفورماتورهای کوچک نقش بسیار مهم و متنوعی در صنعت، تجهیزات الکترونیکی و سیستم‌های قدرت ایفا می‌کنند. شناخت انواع مختلف این ترانس‌ها و ویژگی‌های فنی آن‌ها، می‌تواند راهنمای مفیدی برای انتخاب دقیق و بهینه باشد. نکات مهم در خرید اعم از تطابق توان و ولتاژ، کیفیت ساخت، نوع هسته و سیم پیچی، اندازه و شرایط محیطی را باید به دقت مدنظر قرار داد.

قیمت نهایی ترانسفورماتور تحت تأثیر پارامترهایی همچون کیفیت مواد اولیه، ظرفیت، فناوری تولید و برند قرار دارد. با در نظر گرفتن همه این عوامل، خریدار می‌تواند ترانسفورماتور با بهترین تناسب بین قیمت و کیفیت را انتخاب کند که در نهایت موجب کاهش هزینه‌های تعمیر و نگهداری، افزایش عمر مفید دستگاه و بهبود کارایی سیستم خواهد شد.
