مقدمه

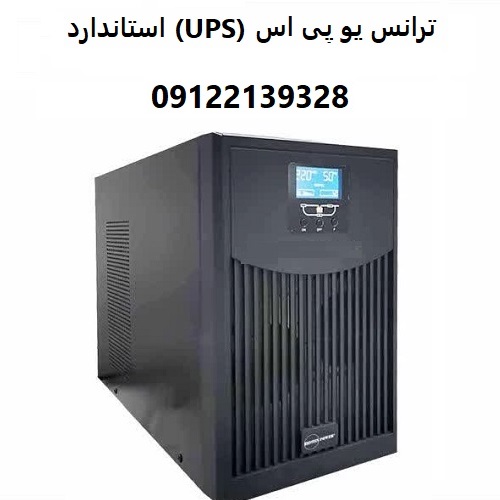

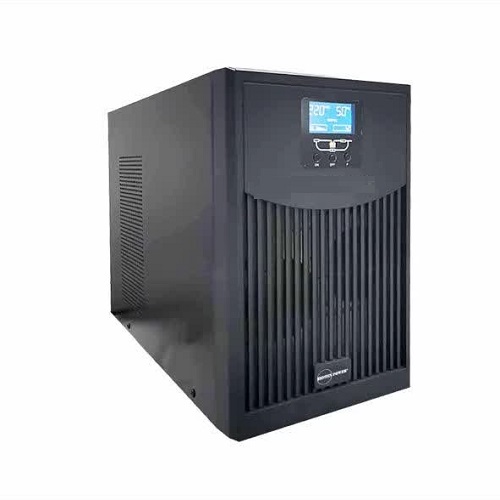

ترانس یو پی اس (UPS) استاندارد چه ویژگیهایی دارد؟ ترانسفورماتورهای مورد استفاده در سیستمهای UPS از مهمترین اجزای زیرساخت برق اضطراری و کیفیت توان هستند. این ترانسها فقط یک قطعه افزاینده یا کاهنده ولتاژ نیستند، بلکه در بسیاری از پروژهها نقش حیاتی در ایزولاسیون الکتریکی، کاهش نویز، کنترل جریان هجومی، هماهنگی با باتری و اینورتر، افزایش ایمنی، و حفاظت از بارهای حساس دارند. به همین دلیل، وقتی از «ترانس UPS استاندارد» صحبت میکنیم، منظور تجهیزی است که فقط توان نامی را تأمین نکند، بلکه از نظر حرارتی، الکتریکی، مکانیکی، نویزی، و استانداردهای ساخت نیز با الزامات سیستمهای برق اضطراری سازگار باشد.
در ادامه، این موضوع را در 10 بخش بهصورت گسترده و مهندسی بررسی میکنیم.
بخش اول: ترانس UPS چیست و چه نقشی در سیستم دارد؟
UPS یا Uninterruptible Power Supply سیستمی است که در زمان قطع برق یا ناپایداری شبکه، انرژی موردنیاز بارهای حساس را بدون وقفه تأمین میکند. در این میان، ترانسفورماتور UPS بسته به نوع طراحی سیستم میتواند در ورودی، خروجی، لینک ایزولاسیون یا مدار بایپس قرار گیرد. وظیفه آن نیز ممکن است یکی یا ترکیبی از موارد زیر باشد:
- ایزولهکردن بار از شبکه
- تطبیق سطح ولتاژ
- کاهش نویز و هارمونیک
- بهبود کیفیت توان
- افزایش ایمنی بهرهبرداری
- کمک به هماهنگی با اینورتر و باتری
- پشتیبانی از بارهای حساس با جریان راهاندازی بالا
در بسیاری از پروژهها، ترانس UPS بخشی از معماری حفاظتی سیستم است و اگر درست انتخاب نشود، UPS نمیتواند عملکرد واقعی خود را ارائه دهد. یک UPS با طراحی عالی، اما همراه با ترانس نامناسب، ممکن است در برابر اضافهبار، حرارت، نوسان ولتاژ و نویز عملکرد ضعیفی داشته باشد.
بخش دوم: ایزولاسیون الکتریکی و جداسازی گالوانیکی
یکی از اصلیترین ویژگیهای ترانس UPS استاندارد، جداسازی گالوانیکی است. این ویژگی به این معناست که بین ورودی و خروجی، ارتباط الکتریکی مستقیم وجود ندارد و انرژی فقط از طریق میدان مغناطیسی منتقل میشود.
چرا این موضوع مهم است؟
در محیطهایی که تجهیزات حساس وجود دارد، هرگونه نویز، surge، یا خطای زمین میتواند به خرابی سیستم منجر شود. ترانس ایزوله در UPS به کاهش این خطر کمک میکند.
مزایای جداسازی گالوانیکی:
- کاهش انتقال نویزهای common mode
- بهبود ایمنی پرسنل و تجهیزات
- کاهش اثرات خطای زمین
- کمک به حفاظت از PLC، سرور، تجهیزات پزشکی و کنترل صنعتی
- افزایش پایداری عملکرد در شرایط ناپایدار شبکه
در چه مواردی اهمیت آن بیشتر است؟
- مراکز داده
- اتاق سرور
- بیمارستانها
- تجهیزات ابزار دقیق
- سیستمهای کنترلی کارخانه
- آزمایشگاهها
- خطوط تولید حساس
در این کاربردها، ترانس UPS استاندارد باید بتواند علاوه بر تحمل توان، ایزولاسیون مطمئن و نویز کم را نیز تضمین کند.
بخش سوم: هماهنگی الکتریکی با اینورتر و باتری
UPS فقط یک منبع برق پشتیبان نیست؛ یک سامانه الکترونیک قدرت است که شامل باتری، شارژر، اینورتر، مدار کنترل و گاهی ترانس خروجی میشود. بنابراین ترانس مورد استفاده باید با رفتار این سیستم هماهنگ باشد.
ویژگیهای موردنیاز:
- تحمل موجهای پالسی و شکل موج غیرسینوسی
- عملکرد پایدار در شرایط سوئیچینگ
- مقاومت در برابر هارمونیکهای تولیدشده توسط اینورتر
- عدم اشباع در هنگام عبور از حالت شبکه به باتری
- پاسخ مناسب در زمان انتقال بار
چرا این هماهنگی مهم است؟
اینورترهای UPS اغلب ولتاژ خروجی را با روشهای PWM تولید میکنند. در نتیجه، ترانس باید بتواند:
- مؤلفههای فرکانس بالا را تحمل کند
- دچار داغی غیرعادی نشود
- نویز آکوستیک شدید تولید نکند
- تلفات اضافی در فرکانسهای بالا نداشته باشد
اگر ترانس برای این شرایط طراحی نشده باشد، ممکن است:
- صدا و لرزش زیاد شود
- دمای هسته بالا برود
- افت ولتاژ رخ دهد
- عمر عایق کاهش یابد
بخش چهارم: انتخاب توان نامی و ظرفیت اضافهبار
یکی از شاخصهای مهم در ترانس یو پی اس استاندارد، توان نامی واقعی و ظرفیت تحمل اضافهبار است. در سیستمهای اضطراری، بار همیشه یکنواخت نیست. در لحظه استارت یا هنگام بازگشت برق ممکن است جریانهای گذرا شکل بگیرند.
نکات مهم در انتخاب ظرفیت:
- توان ترانس باید با توان واقعی بار هماهنگ باشد، نه فقط با توان نامی UPS
- ضریب همزمانی بارها در نظر گرفته شود
- اضافهبارهای لحظهای بررسی شوند
- ترانس برای کار مداوم یا نوبتی مشخص شود
چرا ظرفیت اضافهبار مهم است؟
در هنگام روشن شدن برخی بارها، مانند:
- موتورها
- منابع تغذیه سوئیچینگ
- سرورها
- تجهیزات سرمایشی
- پمپها
جریان هجومی بالا میرود. ترانس UPS استاندارد باید بتواند بدون اشباع و بدون افت ولتاژ شدید، این لحظهها را تحمل کند.
توصیه مهندسی
انتخاب ترانس دقیقاً روی مرز توان نامی، انتخاب خوبی نیست. معمولاً باید حاشیه اطمینان در نظر گرفت تا عمر تجهیز در شرایط واقعی کاهش پیدا نکند.
بخش پنجم: تلفات، راندمان و مدیریت حرارتی
یکی از مهمترین ویژگیهای ترانس UPS استاندارد، راندمان بالا و تلفات کم است. از آنجا که UPS ممکن است برای مدت طولانی روشن باشد، حتی تلفات کم نیز در طول زمان به گرمای قابلتوجهی تبدیل میشود.
انواع تلفات:
- تلفات بیباری (No-load loss): ناشی از هسته
- تلفات باری (Load loss): ناشی از مقاومت سیمپیچ
- تلفات ناشی از هارمونیکها
- تلفات ناشی از دمای بالا و تهویه ضعیف
چرا راندمان مهم است؟
- کاهش مصرف انرژی
- کاهش نیاز به خنککاری
- افزایش عمر تجهیزات داخلی UPS
- کاهش هزینه عملیاتی
- افزایش پایداری در اتاقهای تجهیزات
مدیریت حرارتی
ترانس UPS استاندارد باید:
- تهویه مناسب داشته باشد
- کلاس عایقی مناسب داشته باشد
- در دمای محیط واقعی پروژه عملکرد پایدار نشان دهد
- از هسته و سیمپیچ با کیفیت ساخته شده باشد
اگر ترانس در فضای بسته نصب شود و دفع حرارت کافی نداشته باشد، دمای سیمپیچ بالا میرود و عمر عایق بهشدت کاهش مییابد.
بخش ششم: کلاس عایقی، دمای کاری و شرایط محیطی
ترانس UPS معمولاً در محیطهایی نصب میشود که تهویه، دما و رطوبت آنها همیشه ایدهآل نیست. بنابراین کلاس عایقی و تحمل حرارتی تجهیز اهمیت زیادی پیدا میکند.
کلاسهای رایج:
- B
- F
- H
تفاوت آنها چیست؟
هرچه کلاس عایقی بالاتر باشد، ترانس میتواند دمای بیشتری را بدون تخریب عایق تحمل کند. این موضوع در سیستمهای UPS که اغلب بهصورت پیوسته کار میکنند، بسیار مهم است.
عوامل محیطی مؤثر:
- دمای محیط
- رطوبت
- گردوغبار
- خوردگی
- ارتفاع از سطح دریا
- تهویه تابلو
چرا ارتفاع مهم است؟
در ارتفاعات بالا، چگالی هوا کمتر میشود و خنککاری طبیعی کاهش مییابد. در نتیجه باید Derating اعمال شود یا ترانس با ظرفیت بالاتر انتخاب شود.
نتیجه
ترانس UPS استاندارد باید برای شرایط واقعی پروژه، نه فقط شرایط آزمایشگاهی، طراحی شود.
بخش هفتم: نویز، هارمونیک و کیفیت توان
UPSها بهویژه در مدلهای آنلاین و Double Conversion با موجهای سوئیچینگ و شکل موجهای غیرایدهآل سروکار دارند. به همین دلیل، ترانس باید از نظر کیفیت توان عملکرد مناسبی ارائه دهد.
نقش ترانس در کیفیت توان:
- کاهش نویز فرکانس بالا
- کاهش هارمونیکها
- بهبود شکل موج خروجی
- کاهش تداخل الکترومغناطیسی
- کمک به پایداری سیستمهای حساس
شیلد الکترواستاتیک
در بسیاری از ترانسهای UPS استاندارد، استفاده از شیلد الکترواستاتیک بین اولیه و ثانویه مزیت مهمی است. این شیلد میتواند نویزهای common mode را کاهش دهد و به حفاظت بهتر تجهیزات کمک کند.
در چه محیطهایی این ویژگی ضروریتر است؟
- مراکز درمانی
- دیتاسنترها
- سیستمهای مخابراتی
- تجهیزات اندازهگیری دقیق
- صنایع اتوماسیون
اگر ترانس نویز زیادی تولید کند
- صدای آزاردهنده ایجاد میشود
- اختلال در تجهیزات حساس رخ میدهد
- عمر اجزای الکترونیکی کاهش مییابد
بخش هشتم: نوع سیمپیچ و متریال ساخت
نوع هادی و متریال ساخت، تأثیر زیادی بر کیفیت و دوام ترانس UPS دارد.
سیمپیچ مسی
مزایا:
- رسانایی بهتر
- تلفات کمتر
- تحمل حرارتی بیشتر
- عمر بالاتر
- مناسب برای بارهای حساس و دائمکار
سیمپیچ آلومینیومی
مزایا:
- هزینه کمتر
- وزن کمتر
اما:
- سطح مقطع بزرگتر نیاز دارد
- تلفات بیشتر است
- حساسیت اتصالات بیشتر است
- در شرایط صنعتی سخت، انتخاب مطمئنتری نسبت به مس نیست
نتیجه مهندسی
در UPSهای استاندارد و حرفهای، سیمپیچ مسی معمولاً انتخاب برتر است، زیرا پایداری، راندمان و دوام بالاتری فراهم میکند.
بخش نهم: استانداردها، تستها و الزامات کیفی
ترانس UPS استاندارد باید با استانداردهای معتبر طراحی و تست شده باشد. وجود استاندارد فقط یک عنوان تبلیغاتی نیست، بلکه تضمین میکند که تجهیز از نظر ایمنی و عملکرد قابل اعتماد است.
مواردی که باید بررسی شوند:
- تست مقاومت عایقی
- تست حرارتی
- تست تحمل اضافهبار
- تست ولتاژ عایقی
- تست نویز و ارتعاش
- تست عملکرد در بار نامی
- تطابق با الزامات IEC یا استانداردهای مرتبط
چرا این موضوع مهم است؟
چون در UPS، خرابی یک قطعه میتواند باعث توقف سیستمهای حیاتی شود. در چنین شرایطی، کیفیت ساخت و تست کارخانهای اهمیت بسیار بالایی دارد.
مستندات لازم
از تولیدکننده بخواهید:
- گزارش تست
- دیتاشیت فنی
- منحنی دما و بار
- شرایط نصب
- اطلاعات گارانتی
- برنامه نگهداری
بخش دهم: چکلیست نهایی انتخاب ترانس UPS استاندارد
در نهایت، اگر بخواهیم ویژگیهای یک ترانس UPS استاندارد را خلاصه کنیم، باید این موارد را در نظر گرفت:
چکلیست:
- ایزولاسیون گالوانیکی مناسب داشته باشد
- با اینورتر و باتری UPS هماهنگ باشد
- توان نامی کافی و حاشیه اطمینان مناسب داشته باشد
- تلفات کم و راندمان بالا ارائه دهد
- مدیریت حرارتی مناسبی داشته باشد
- کلاس عایقی متناسب با شرایط محیطی داشته باشد
- نویز و هارمونیک را کاهش دهد
- در برابر اضافهبار و جریان هجومی مقاوم باشد
- از سیمپیچ و هسته باکیفیت ساخته شده باشد
- استانداردها و تستهای معتبر را پاس کرده باشد
- مستندات فنی شفاف و قابل استناد داشته باشد
جمعبندی نهایی
ترانس UPS استاندارد، فقط یک تجهیز الکتریکی نیست؛ بلکه بخشی از معماری حفاظت، پایداری و کیفیت توان سیستم است. چنین ترانسی باید هم از نظر الکتریکی قابل اعتماد باشد، هم از نظر حرارتی پایدار، هم از نظر نویز و هارمونیک مناسب، و هم از نظر مکانیکی و محیطی با شرایط پروژه سازگار باشد.
اگر بخواهیم خیلی خلاصه بگوییم، یک ترانس UPS استاندارد باید:
ایمن، کمتلفات، کمصدا، مقاوم در برابر اضافهبار، سازگار با اینورتر، دارای ایزولاسیون مناسب و دارای استانداردهای معتبر باشد.
