مقدمه

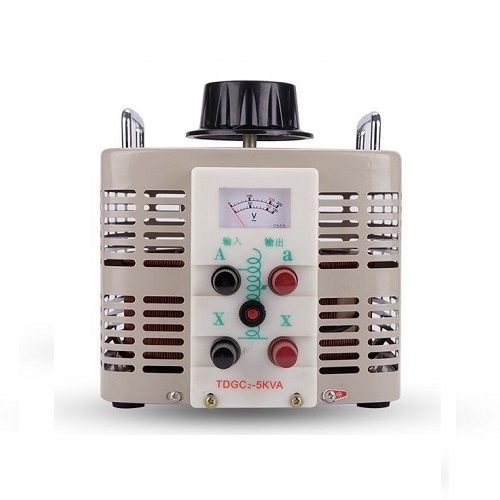

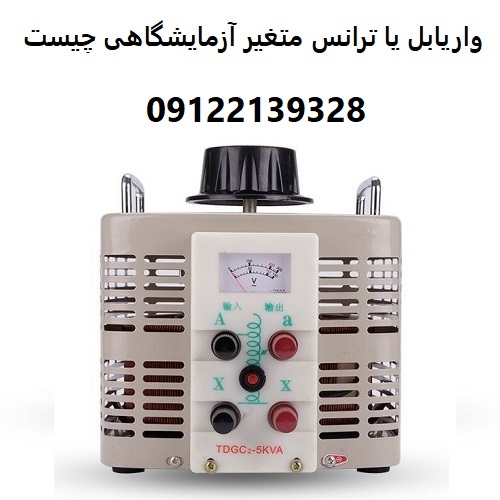

واریابل یا ترانس متغیر آزمایشگاهی چیست، در دنیای امروز که تکنولوژی و علم به سرعت در حال پیشرفت است، تجهیزات الکتریکی و الکترونیکی نقشی حیاتی در آزمایشگاه‌ها، صنایع و مراکز تحقیقاتی ایفا می‌کنند. یکی از ابزارهای کلیدی در کنترل و تنظیم ولتاژ سیستم‌های برقی، **ترانس‌های متغیر** یا معروف به **واریابل‌ها** هستند. ترانس‌های متغیر که در زبان فارسی به آن‌ها ترانسفورماتورهای تنظیم شونده نیز گفته می‌شود، ابزاری بسیار کارآمد در آزمایشگاه‌ها بوده و به بالا بردن دقت و ایمنی در آزمایش‌ها کمک می‌کنند.

هدف این نوشتار بررسی جامع و مفصل درباره ترانس متغیر آزمایشگاهی است؛ از تعریف و اصول عملکرد گرفته تا کاربردها، مزایا، معایب، نکات فنی و روش‌های نگهداری و استفاده صحیح. در ادامه با ما همراه باشید تا به زبان علمی و کاربردی هر آنچه باید در مورد ترانس متغیر بدانید را به شما ارائه دهیم.



بخش اول: آشنایی با ترانسفورماتور (ترانس)

1. تعریف ترانسفورماتور و اصول کاری آن
ترانسفورماتور یا به اختصار «ترانس»، دستگاهی الکترومغناطیسی است که برای انتقال انرژی الکتریکی بین دو یا چند مدار با استفاده از القای الکترومغناطیسی استفاده می‌شود. اصل اساسی کار ترانس‌ها بر پایه قانون القای فارادی استوار است.

ترانسفورماتور از دو سیم‌پیچ اصلی به نام‌های سیم‌پیچ اولیه و ثانویه تشکیل شده است که روی هسته‌ای از جنس فولاد نرم (مغناطیس‌پذیر) پیچیده شده‌اند. با اعمال ولتاژ به سیم‌پیچ اولیه، میدان مغناطیسی تولید می‌شود که این میدان در سیم‌پیچ ثانویه القا شده و بر اساس نسبت دور اولیه به دور ثانویه، ولتاژ و جریان در خروجی تغییر می‌کند.

2. انواع ترانسفورماتورها
ترانس‌ها براساس کاربرد و ساختارشان به انواع مختلفی تقسیم می‌شوند، از جمله:
الف- ترانسفورماتورهای قدرت
ب- ترانسفورماتورهای توزیع
ج- ترانسفورماتورهای افزاینده و کاهنده
د- ترانس‌های جریانی و ولتاژی
ه- ترانسفورماتورهای ایزوله
هرکدام از این دسته‌ها در محیط‌های متفاوت و برای اهداف خاص به کار می‌روند.

3. نقش ترانسفورماتورها در تنظیم ولتاژ و جریان
ترانس‌ها از مهمترین ابزارهای تغییر ولتاژ در شبکه‌های برق هستند. آن‌ها می‌توانند ولتاژ را به صورت افزایشی (Step-up) یا کاهشی (Step-down) تغییر دهند. این ویژگی برای انتقال انرژی با ولتاژ بالا به فواصل دور و سپس کاهش آن جهت استفاده در مصرف‌کننده‌ها حیاتی است. علاوه بر آن، تنظیم دقیق ولتاژ در بسیاری از تجهیزات آزمایشگاهی و صنعتی به کمک ترانس‌ها انجام می‌شود.



بخش دوم: واریابل یا ترانس متغیر چیست؟

1- تعریف ترانس متغیر (Variable Transformer)
ترانس متغیر یا واریابل، نوع خاصی از ترانسفورماتور است که امکان تنظیم دستی ولتاژ خروجی را به صورت پیوسته فراهم می‌کند. این ترانس‌ها به گونه‌ای طراحی شده‌اند که بتوان خروجی را در بازه ولتاژی مشخصی به تدریج تغییر داد، بدون آنکه نیاز به تغییر سیم‌پیچ‌ها یا اتصال دوباره وجود داشته باشد.

2- ساختار و اجزای اصلی ترانس متغیر
ترانس‌های متغیر دارای یک هسته آهنی، سیم‌پیچ اولیه (معمولاً ثابت) و سیم‌پیچ ثانویه متغیر هستند. کلید لغزنده‌ای (wiper) روی سیم‌پیچ ثانویه قرار می‌گیرد که با حرکت آن، نقطه اتصالی تغییر می‌کند و به این ترتیب ولتاژ خروجی تغییر می‌کند. این ساختار امکان تنظیم ولتاژ در بازه‌ای مشخص را به صورت دقیق و پیوسته فراهم می‌کند.

3- تفاوت ترانس متغیر با ترانسفورماتورهای معمولی
در ترانس‌های معمولی نسبت دور ثابت و تغییر ولتاژ با اتصال به سیم‌پیچ‌های مختلف تنظیم می‌شود، اما در ترانس‌های متغیر ولتاژ خروجی به صورت پیوسته قابل تنظیم است، بدون نیاز به قطع و وصل سیم‌پیچ. این ویژگی باعث شده واریابل‌ها به ویژه در آزمایشگاه‌ها و کاربردهای دقیق بسیار مورد توجه قرار گیرند.

4- انواع ترانس متغیر بر اساس کاربرد و ساختار
الف- ترانس‌های متغیر آزمایشگاهی
ب- ترانس‌های متغیر صنعتی (با توان بالا)
ج- ترانس‌های متغیر دیجیتال (کنترل الکترونیکی)
د- ترانس‌های متغیر دستی و اتوماتیک
هر نوع بر اساس نیازها و محیط استفاده در اندازه‌ها و توان‌های مختلف تولید می‌شود.



بخش سوم: اصول عملکرد واریابل

– نحوه تغییر ولتاژ خروجی با تنظیم ترانس متغیر
در ترانس متغیر، ولتاژ ورودی ثابت به سیم‌پیچ اولیه اعمال شده و سیم‌پیچ ثانویه دارای نقطه اتصال متحرک است. با لغزیدن کلید تنظیم (wiper) روی سیم‌پیچ، تعداد دورهای ثانویه فعال تغییر می‌کند که موجب تغییر ولتاژ خروجی می‌شود.

مثال ساده: اگر سیم‌پیچ ثانویه 100 دور داشته باشد، نقطه لغزنده روی دور 50 قرار گیرد، خروجی معادل تقریبی نصف ولتاژ اولیه خواهد بود.

– مکانیزم تغییر نسبت دور اولیه و ثانویه
مکانیزم اصلی، تنظیم مکانیکی نقطه اتصال روی سیم‌پیچ ثانویه است. این به معنی تغییر تعداد دور سیم‌پیچ متصل به بار است که نسبت دور موثر تغییر می‌کند. این نسبت دور متغیر ولتاژ خروجی را کنترل می‌کند.

– نقش سیم‌پیچ‌های لغزنده و کلیدهای تنظیم ولتاژ
کلید تنظیم یا لغزنده، یک اتصال متحرک و قابل جابجایی است که روی سیم‌پیچ ثانویه قرار دارد. حرکت دادن این کلید به طور دقیق ولتاژ خروجی قابل کنترل را به صورت پیوسته فراهم می‌آورد. این کلید معمولاً به صورت پیچ یا دسته دوار تعبیه شده که کاربر بتواند به آسانی ولتاژ را تنظیم نماید.



بخش چهارم: کاربردهای ترانس متغیر آزمایشگاهی

1. تنظیم ولتاژ در آزمایشگاه‌های الکتریکی و الکترونیکی
در آزمایشگاه‌ها به منظور تست و آزمایش مدارها و تجهیزات، نیاز به ولتاژهایی متغیر و کنترل شده وجود دارد. ترانس‌های متغیر قادر به تنظیم ولتاژ به صورت دقیق بوده و به آزمایشگران این امکان را می‌دهند که شرایط کاری واقعی تجهیزات را شبیه‌سازی کنند.

2. تست تجهیزات الکتریکی با ولتاژهای متغیر
برای بررسی عملکرد تجهیزات الکتریکی تحت ولتاژهای متفاوت (به عنوان مثال موتورهای الکتریکی، لامپ‌ها، قطعات الکترونیکی) ترانس متغیر بهترین گزینه است. این امکان را فراهم می‌کند تا ولتاژ به آرامی و بدون تداخل افزایش یا کاهش یابد.

3. استفاده در آموزش و پژوهش
در مراکز آموزشی، ترانس‌های متغیر ابزارهای کلیدی در آموزش مفاهیمی مانند القاء الکترومغناطیسی، قوانین ترانسفورماتور و رفتار تجهیزات تحت ولتاژهای مختلف هستند. همچنین در پژوهش‌های مربوط به برق و الکترونیک، آن‌ها به عنوان تجهیزات تنظیم دقیق ولتاژ مورد استفاده قرار می‌گیرند.

4. کاربرد در صنایع مختلف (تولید، تعمیرات، کنترل کیفیت)
– در خطوط تولید برای کالیبراسیون تجهیزات الکتریکی
– در واحدهای تعمیراتی برای تست قطعات و تجهیزات سالم یا معیوب
– همچنین در کنترل کیفیت محصولات الکتریکی که باید در برابر ولتاژهای مختلف آزمایش شوند
ترانس متغیر در تمامی این حوزه‌ها کاربردهای بسیار مهمی دارد.



بخش پنجم: مزایا و معایب ترانس متغیر

1. مزایای استفاده از ترانس متغیر نسبت به سایر روش‌های تنظیم ولتاژ
– تنظیم بسیار دقیق و پیوسته ولتاژ خروجی
– قابلیت تحمل جریان‌های بالا در مدل‌های توان بالا
– ساختار ساده و اطمینان عملکرد بالا بدون نیاز به قطعات الکترونیکی پیچیده
– کارکرد بدون ایجاد نویز الکتریکی
– قابلیت استفاده در شرایط سخت و آزمایشگاهی

2. معایب و محدودیت‌ها
– وزن و حجم نسبتا زیاد نسبت به تجهیزات الکترونیکی
– محدودیت در فرکانس کاری (بیشتر برای فرکانس های پایین و برق AC 50/60 هرتز مناسب است)
– عدم امکان کنترل خودکار در مدل‌های مکانیکی سنتی
– هزینه نسبتاً بالاتر در توان‌های بالا

3. نکات ایمنی در استفاده از ترانس متغیر
– عدم اتصال اشتباه دو سر ورودی و خروجی
– استفاده از تجهیزات محافظتی مانند فیوز و کلید قطع اضطراری
– عدم استفاده خارج از ظرفیت توان ترانس
– دوری از رطوبت و محیط‌های آلوده
– اطمینان از زمین شدن (ارت) صحیح ترانس

بخش ششم: مشخصات فنی و پارامترهای مهم در انتخاب ترانس متغیر

– ولتاژ ورودی و خروجی
ولتاژ ورودی عموماً ثابت بوده (مثلاً 220 ولت AC) و ولتاژ خروجی قابلیت تنظیم پیوسته در بازه مشخص را داشته باشد، مثلا از صفر تا 240 ولت.

– توان نامی
توان نامی ترانس متغیر باید بر اساس کل مصرف بار خروجی انتخاب شود تا از گرمایش بیش از حد و آسیب جلوگیری شود.

– دقت تنظیم ولتاژ
میزان حساسیت و رزولوشن تنظیم ولتاژ توسط ترانس بسیار مهم است و متناسب با کاربرد باید انتخاب گردد.

– جریان خروجی
حداکثر جریان قابل عبور ترانس متغیر باید مطابق با نیاز بار باشد تا عملکرد مطمئن فراهم شود.

– فرکانس کاری
اغلب ترانس‌های متغیر برای فرکانس‌های 50 یا 60 هرتز برق شهری طراحی می‌شوند، اما در موارد خاص، فرکانس‌های مختلف نیز پشتیبانی می‌شود.

– ابعاد و وزن
به خصوص در کاربردهای آزمایشگاهی و قابل حمل، وزن و اندازه ترانس اهمیت داشته و باید متناسب با فضای نصب انتخاب شود.



بخش هفتم: نحوه استفاده و نگهداری ترانس متغیر آزمایشگاهی

1. روش صحیح اتصال و تنظیم ولتاژ
– اتصال صحیح سیم‌پیچ اولیه به منبع تغذیه AC
– اتصال ولتاژ خروجی به بار با رعایت قطبیت و ایمنی
– حرکت آرام و تدریجی کلید تنظیم ولتاژ برای جلوگیری از ایجاد شوک الکتریکی در بار

2. نکات ایمنی هنگام کار با ترانس متغیر
– استفاده از تجهیزات حفاظتی شخصی مانند دستکش عایق
– عدم لمس قسمت‌های فلزی هنگام روشن بودن دستگاه
– قرار دادن دستگاه روی سطح خشک و پایدار
– اطمینان از سیم‌کشی صحیح و بدون آسیب

3. نگهداری و تعمیرات دوره‌ای
– بازرسی دوره‌ای رشته‌های سیم‌پیچ‌ها و کلید لغزنده
– تمیز کردن گرد و غبار و رطوبت از بدنه و نقاط الکتریکی
– روغن‌کاری مکانیزم‌های متحرک (در صورت وجود)
– بررسی سیستم تهویه و خنک کننده (اگر وجود دارد)

4. عیب‌یابی مشکلات رایج
– عدم تغییر ولتاژ خروجی: بررسی کلید تنظیم و اتصالات سیم‌پیچ‌ها
– داغ شدن بیش از حد ترانس: بررسی بار اضافی یا اتصال کوتاه
– صدای غیرعادی: وجود لرزش یا شل شدن قطعات مکانیکی
– افت ولتاژ غیرمنتظره: آسیب دیدگی سیم‌پیچ‌ها یا اتصالات



بخش هشتم: نکات مهم در انتخاب و خرید واریابل

– انتخاب توان متناسب با نیاز بار خروجی
– توجه به دقت و رزولوشن تنظیم ولتاژ
– اطمینان از استانداردهای ایمنی و کیفیت محصول
– بررسی نظرات کاربران و تجربه سایر مصرف‌کنندگان
– توجه به خدمات پس از فروش و گارانتی محصول
– انتخاب برندهای معتبر و دارای سابقه روشن در بازار



بخش نهم: مقایسه ترانس متغیر با سایر تجهیزات تنظیم ولتاژ

1. مقایسه با رگولاتورهای ولتاژ
رگولاتورهای ولتاژ اغلب مبتنی بر قطعات الکترونیکی بوده و وظیفه تثبیت ولتاژ را دارند، نه تنظیم پیوسته آن. ترانس متغیر بیشتر برای تغییر تدریجی و دستی ولتاژ مناسب است، در حالی که رگولاتورها مناسب کنترل خودکار و پایداری خروجی هستند.

2. مقایسه با منابع تغذیه متغیر
منابع تغذیه متغیر عمدتاً در ولتاژ DC استفاده می‌شوند و امکان تنظیم دقیق ولتاژ و جریان DC را فراهم می‌کنند. در حالی که ترانس متغیر عمدتا برای برق AC استفاده شده و منبع تغذیه DC را متصل ندارد.

3. مزایا و معایب هر یک
– ترانس متغیر: سادگی، دقت در AC، عدم نویز الکترونیکی، وزن و حجم نسبتا زیاد
– رگولاتور ولتاژ: کنترل خودکار، حفاظت بهتر، مناسب برای تثبیت ولتاژ ولی کمتر در تنظیم پیوسته دستی
– منابع تغذیه متغیر: تنظیم دقیق DC، کاربرد در الکترونیک ولی کاربرد محدود به DC



بخش دهم: عوامل تاثیر گذار بر قیمت

– توان و ظرفیت ترانس متغیر
– کیفیت مواد اولیه و ساختار ترانس
– برند و کشور سازنده
– امکانات و دقت تنظیم ولتاژ
– استانداردهای ایمنی و گواهینامه‌های معتبر
– خدمات پس از فروش و گارانتی
– طراحی مکانیکی و اندازه



نتیجه‌گیری

ترانس متغیر یا واریابل یکی از ابزارهای کلیدی و پرکاربرد در تنظیم ولتاژ در آزمایشگاه‌ها و صنعت است. این دستگاه با امکان تغییر ولتاژ خروجی به صورت پیوسته و دقیق، ضمن سادگی عملکرد، انعطاف پذیری بالایی در کاربردهای مختلف ارائه می‌دهد. اگرچه وزن و حجم این دستگاه نسبت به تجهیزات الکترونیکی تنظیم ولتاژ بیشتر است، اما به دلیل پایداری عملکرد و عدم ایجاد نویز، همچنان نقشی حیاتی در تست، آموزش، پژوهش و کاربردهای صنعتی ایفا می‌کند.

با توجه به نکات فنی، ایمنی و کاربردهای گسترده آن، انتخاب، استفاده و نگهداری صحیح ترانس متغیر اهمیت بسیاری دارد که این امر مستلزم شناخت دقیق ویژگی‌ها و اصول کار دستگاه است. آشنایی با مزایا و معایب این دستگاه نیز کمک می‌کند تا کاربر بتواند بهترین انتخاب را باتوجه به نیاز و شرایط کاری خود داشته باشد.

در نهایت، ترانس متغیر ابزاری انکارناپذیر در بسیاری از حوزه‌های علمی و صنعتی است که نقش بسیار مهمی در بهبود کیفیت و دقت آزمایش‌ها و فرآیندهای صنعتی ایفا می‌کند. استفاده صحیح و نگهداری مناسب از آن، کارایی و عمر طولانی این تجهیزات را تضمین خواهد کرد.
