ترانسفورماتور کاهنده ولتاژ چیست؟

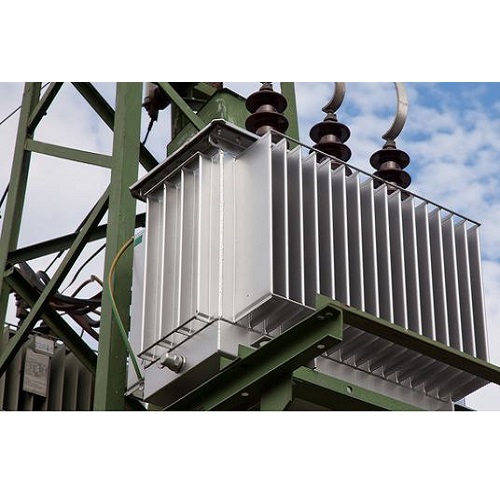

ترانسفورماتور کاهنده ولتاژ چیست؟ ترانسفورماتور کاهنده ولتاژ (Step-down Transformer) نوعی ترانسفورماتور الکتریکی است که وظیفه دارد ولتاژ بالاتر ورودی را به ولتاژ پایین‌تر خروجی تبدیل کند و توان الکتریکی را تقریبا بدون تغییر در دو سمت ورودی و خروجی (به جز تلفات ناچیز) منتقل کند. این تجهیز در اکثر پروژه‌های صنعتی، خطوط توزیع، ساختمان‌های بزرگ، کارگاه‌ها، مراکز داده و حتی لوازم خانگی مورد استفاده قرار می‌گیرد.

تعریف تخصصی

عملکرد اساسی ترانسفورماتور کاهنده بر مبنای اصول القای الکترومغناطیسی است. در این دستگاه، سیم‌پیچ اولیه با تعداد دور بیشتر به ورودی ولتاژ بالا متصل می‌شود و سیم‌پیچ ثانویه با تعداد دور کمتر ولتاژ پایین‌تری را فراهم می‌کند. توان منتقل‌شده تقریبا یکسان است (توان ایده‌آل: P=Vs*Is=Vp*Ip)، لذا پس از کاهش ولتاژ، جریان خروجی افزایش می‌یابد (یعنی Is > Ip زمانی که Vs < Vp).

ساختمان فنی ترانسفورماتور کاهنده

ترانسفورماتورها انواع مختلفی دارند (مانند ترانسفورماتور هسته حلقوی، هسته EI، تک‌فاز، سه‌فاز و…) اما اجزای اصلی بر همه مشترک است و شامل هسته، سیم‌پیچ‌ها، روغن عایق و عایق‌کاری است.

1. هسته (Core)

هسته معمولا از ورق‌های فولاد سیلیسی با خاصیت مغناطیسی بالا ساخته می‌شود و در دو نوع اصلی یافت می‌گردد:
الف- هسته حلقوی (Toroidal)
ب- هسته لایه‌ای (EI Core)

وظیفه هسته، فراهم آوردن مسیر مغناطیسی با مقاومت کم است تا راندمان ترانسفورماتور بالا بماند و تلفات فوکو و هیسترزیس حداقلی شود.

2. سیم‌پیچ‌ها (Windings)

بر حسب نسبت تبدیل لازم، تعداد دور سیم‌پیچ اولیه و ثانویه تعیین می‌شود. سیم‌ها عمدتا از مس یا گاهی آلومینیوم (برای هزینه کمتر در قدرت بالا) ساخته می‌شوند. عایق‌کاری بین لایه‌ها و بین سیم‌پیچ با هسته نقش اساسی در ایمنی دارد.

3. عایق و روغن ترانسفورماتور

در قدرت بالا، روغن عایق برای خنک‌کاری و حفاظت عایقی استفاده می‌شود. این روغن معمولا باید کم اسید باشد و ویژگی‌های دی‌الکتریک مناسبی داشته باشد.

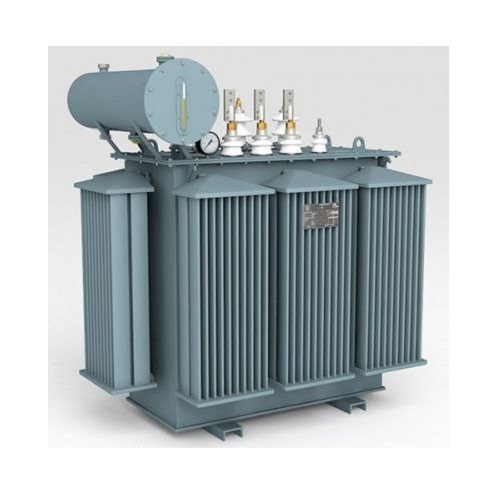

4. محفظه (Enclosure) و فیتینگ‌ها

محفظه، یک پوسته فلزی است که اجزای درونی را از رطوبت، گردوغبار و آسیب مکانیکی محافظت می‌کند. بوشینگ‌ها، ترمومتر، رله بوخهولتز، منبع انبساط و سوپاپ اطمینان از جزییات مهم بخش فیتینگ‌هاست.

اصول کار ترانسفورماتور کاهنده ولتاژ

خاصیت اصلی ترانسفورماتور ناشی از القای متقابل بین دو سیم‌پیچ است که به شکل زیر بیان می‌شود:
– نسبت ولتاژ ورودی به خروجی برابر با نسبت تعداد دور سیم‌پیچ اولیه به ثانویه است.
– معمولا راندمان ترانس در توان نامی بالای ۹۵٪ است.
– جریان ثانویه (خروجی) بسته به بار تغییر می‌کند و برای ترانس‌های کاهنده، بیشتر از جریان اولیه است.

نمونه کاربردها:

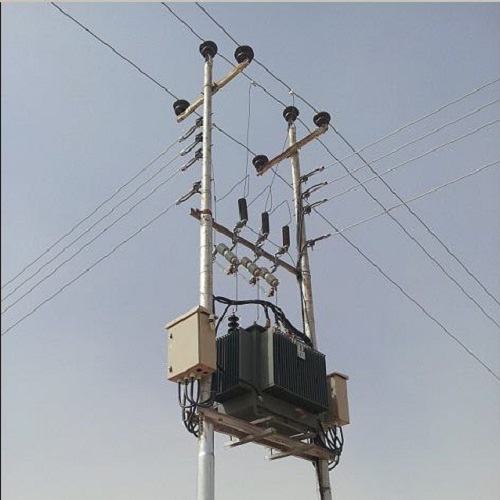

1. توزیع برق شهری: کاهش ولتاژ شبکه فشارقوی (مثلاً ۲۰ یا ۳۳ کیلوولت) به ولتاژهای پایین‌تر مثل ۴۰۰/۲۳۰ ولت برای مصارف خانگی و تجاری.
2. نیروگاه‌ها: تحویل انرژی پس از انتقال با ولتاژ بالا (برای تلفات کمتر) به مصرف‌کننده پس از کاهش ولتاژ به مقدار مطلوب.
3. دستگاه‌های صنعتی: استفاده در خطوط ماشین‌آلات یا تابلوهای برق به منظور ایزوله و کاهش ولتاژ برای تغذیه قطعات حساس.
4. تجهیزات پزشکی و آزمایشگاهی: کاهنده ولتاژ برای ایمنی تجهیزات حساس و حفاظت کارکنان.
5. تبدیل برق خانگی: برای راه‌اندازی دستگاه‌های با ولتاژ پایین‌تر یا تجهیزات وارداتی.

تجهیزات نصب و جانبی ترانسفورماتور کاهنده

نصب ایمن و کارآمد ترانسفورماتور کاهنده نیازمند استفاده از تجهیزات خاص و رعایت استانداردهای اجرایی است.

1. فونداسیون و محل نصب

– باید سطحی کاملاً تراز، مستحکم و ایزوله انتخاب شود تا وزن دستگاه تحمل شود و ارتعاش کاهش یابد.
– در قدرت بالا، محل نصب باید دارای تهویه مناسب و ترجیحاً قابل دسترسی برای تعمیر و نگهداری باشد.
– فونداسیون بتنی با آنکر بولت، کفی‌های ضد ارتعاش و گاها سینی روغن‌گیر برای ترانس‌های روغنی ضروری است.

2. اتصالات الکتریکی

– سرکابل‌ها، باس‌بارها یا شینه‌های مسی/آلومینیومی وظیفه انتقال برق ورودی و خروجی را دارند.
– بوشینگ‌های سرامیکی یا اپوکسی برای خروج هادی‌ها از محفظه.
– تسترها و تجهیزات اندازه‌گیری: ولتمتر، آمپرمتر و ترمومتر (گویا و حفاظتی).

3. تجهیزات حفاظتی و کنترلی

– رله بوخهولتز: برای ترانس‌های روغنی، تشخیص گاز یا حباب هوا در صورت وجود خطا.
– فیوز/کنتاکتور: حفاظت در برابر اتصال کوتاه و اضافه بار.
– سیستم ارت دقیق: برای دفع جریان‌های نشتی و حفاظت افراد.
– کلیدهای قدرت (کلید بار و کلید قطع زیر بار): برای جداسازی ترانس.

4. سیستم خنک‌کاری

ترانس‌های کوچک غالباً با هوا خنک می‌شوند اما در قدرت‌های بالای چند صد کیلوولت‌آمپر، سیستم تهویه اجباری یا پمپ روغن و رادیاتور مورد نیاز است.

مراحل اجرایی نصب و راه‌اندازی ترانسفورماتور کاهنده

۱. انتخاب محل مناسب

– بررسی ابعاد و وزن ترانسفورماتور، فضای کافی برای خنک‌کاری و دسترسی سرویس‌کار.
– کنترل شرایط محیط (رطوبت، دما، گردوغبار) و رعایت حداقل فاصله از دیوار، سقف و سایر تجهیزات.

۲. آماده‌سازی زیرساخت

– اجرای فونداسیون یا شاسی فلزی ویژه‌ای که ارتعاشات را کنترل و وزن را تحمل کند.
– پیش‌بینی کانال عبور کابل‌های ورودی و خروجی.

۳. حمل و نقل

– حمل با جرثقیل و تجهیزات مناسب، رعایت نکات ایمنی و احیاناً استفاده از تسمه‌های مخصوص برای پیشگیری از آسیب.
– توجه ویژه به عدم وارد آمدن ضربه به بوشینگ‌ها و بخش‌های حساس.

۴. عملیات نصب مکانیکی

– استقرار ترانس روی فونداسیون.
– فیکس نمودن با آنکر و پایه‌ها، اطمینان از تراز بودن و ارتباط با سیستم ارت.
– اتصال سینی روغن‌گیر (برای ترانس روغنی).

۵. اتصال الکتریکی

– نصب بوشینگ‌ها، اتصال سرکابل‌ها یا شینه‌ها بر اساس شماتیک الکتریکی.
– رعایت ترتیب فاز و تست اتصال زمین.
– نصب تجهیزات حفاظتی، فیوزها و کلیدهای قطع و وصل.

۶. تست پیش از راه‌اندازی

– اندازه‌گیری مقاومت عایقی هر دو سیم‌پیچ با دستگاه مگا (۵۰۰۰ ولت، ۱۰۰۰ ولت بسته به استاندارد).
– چک دمای سیم‌پیچ در حالت بی‌باری.
– کنترل روغن (در صورت نیاز)، تست خلا و لاکبندی درپوش‌ها.
– کنترل صحت نصب ارت.

۷. راه‌اندازی و تست عملکرد

– تغذیه اولیه با بار جزئی.
– بررسی افت ولتاژ، افزایش دما، صدای غیرعادی و عملکرد تجهیزات حفاظتی.
– اعمال بار کامل و ثبت مقادیر ولتاژ، جریان، توان، راندمان.
– ثبت نتایج و تحویل به بهره‌بردار.

معیارهای خرید ترانسفورماتور کاهنده

برای انتخاب یک ترانسفورماتور کاهنده مناسب، باید عوامل بسیار زیادی را لحاظ کرد که در ادامه بررسی می‌شود.

۱. توان نامی (kVA)

بر اساس کل بار متصل (به اضافه در نظر گرفتن رشد آینده یا ضریب اطمینان)، توان نامی تعیین می‌شود. برای ایمنی بیشتر، معمولا ترانس‌هایی با توان ۱۰ تا ۲۰ درصد بیشتر از نیاز واقعی انتخاب می‌شوند.

۲. ولتاژ ورودی و خروجی

پارامتر کلیدی دیگر، ولتاژ اولیه و ثانویه است که باید دقیقا مطابق با نیاز کارفرما و استاندارد شبکه باشد. مثلا ۲۰KV→۴۰۰V یا ۳۳KV→۱۱۰V و…

۳. نوع عایق‌بندی و نوع خنک‌کاری

– هواخنک (Dry-type): برای فضاهای داخلی یا محیط کم‌گردوغبار و قدرت‌های پایین تا متوسط.
– روغنی (Oil-immersed): برای توان بالاتر، دوام، قابلیت اطمینان، خنک‌کاری بهتر.

۴. برند و کیفیت ساخت

برندهای معتبر داخلی مانند ایران ترانسفو و گلدن ترانس، یا خارجی مانند ABB، Schneider، Siemens در بازار حضور دارند که بهتر است سوابق کاری، گارانتی و خدمات پس از فروش هرکدام مقایسه شود.

۵. بازده (Efficiency) و کلاس حرارتی

ترانس‌هایی با راندمان بالاتر، تلفات کمتری دارند و مصرف انرژی سیستم را کاهش می‌دهند.

۶. ابعاد و وزن

پیش از خرید باید ابعاد فیزیکی دستگاه، وزن و محدودیت‌های فضای نصب به دقت سنجیده شود.

۷. مدارک فنی و تطابق با استانداردها

داشتن مدارک تست‌های کارخانه، تأییدیه‌های استاندارد (IEC, ISIRI, ANSI و…) و نمودار عملکرد ضرورت دارد.

۸. قیمت و شرایط پرداخت

مقایسه قیمت تامین‌کنندگان مجموعا با هزینه حمل، مالیات، بیمه و نصب باید لحاظ شود.

هزینه‌ها و فاکتورهای موثر در هزینه ترانسفورماتور کاهنده

قیمت ترانسفورماتور کاهنده به عوامل مختلفی بستگی دارد:

۱. توان و ظرفیت نامی
هرچه کیلوولت‌آمپر (kVA) بالاتر، قیمت افزایش می‌یابد.

۲. نوع عایق (خشک یا روغنی)
ترانسفورماتورهای روغنی به دلیل مواد مصرفی و سیستم خنک‌کاری گران‌تر از همتایان خشک خود هستند.

۳. کلاس ولتاژ
ترانسفورماتورهایی که با ولتاژ بالاتر ساخته می‌شوند (مثلا تا ۳۳ کیلوولت) گران‌تر هستند، چون عایق‌بندی و بوشینگ ویژه نیاز دارند.

۴. مواد اولیه
مس نسبت به آلومینیوم هزینه بالاتری دارد. هسته‌های با کیفیت بالاتر (مانند ورق‌های کلاس H یا فولادهای خاص) هزینه نهایی را افزایش می‌دهد.

۵. خدمات جانبی
حمل، نصب، تست در محل، راه‌اندازی و آموزش، هزینه‌های مجزایی دارد. خدمات پس از فروش، مدت گارانتی، تعویض قطعه نیز باید لحاظ شود.

۶. نوسانات ارزی و بازار
در ایران، نوسانات دلار و سیاست‌های ارزی مستقیم بر قیمت ترانسفورماتور تاثیر دارد.

۷. ابعاد و وزن حمل
هزینه حمل ترانس‌های سنگین و بزرگ عمدتا توسط خریدار پرداخت می‌شود.

نگهداری و تعمیرات ترانسفورماتور کاهنده

نگهداری (PM) ترانسفورماتور، عمر دستگاه را افزایش داده و از حوادث مخرب پیشگیری می‌کند:

1. اقدامات دوره‌ای

– کنترل سطح روغن و تست خواص عایقی آن (در روغنی‌ها).
– اندازه‌گیری دمای سیم‌پیچ و هسته.
– تمیزکاری بوشینگ‌ها و اتصالات الکتریکی.
– سفت‌کاری پیچ و مهره‌ها.
– بررسی سیستم تهویه یا رادیاتورها.

2. تعمیرات اساسی

در صورت بروز خطا، اتصال کوتاه یا نشتی روغن، باید دستگاه خاموش، عیب‌یابی تخصصی و در صورت لزوم تعمیر و جایگزینی سیم‌پیچ یا بوشینگ انجام شود.

مسائل ایمنی و توجهات کاربردی

اجرای نکات ایمنی در طراحی، نصب و بهره‌برداری ترانسفورماتور کاهنده الزامی است:

– رعایت استاندارد فاصله عایقی و حفاظت فیزیکی.
– کلید قطع اضطراری در محل نصب.
– تهویه و جلوگیری از داغ شدن بیش از حد.
– خروج دود، گاز و جرقه در صورت خطا.
– تست و درج برچسب کاربری روی دستگاه.

جمع‌بندی: نکات کلیدی برای تصمیم‌گیری

– تعیین دقیق نیاز مصرف‌کننده (توان، ولتاژ، شرایط محیط).
– مقایسه ابعاد، وزن، راندمان، برند و قیمت.
– تهیه از شرکت‌های معتبر با لحاظ خدمات پس از فروش.
– توجه به هزینه‌های جانبی (نصب، حمل، نگهداری).
– رعایت الزامات فنی و ایمنی در نصب و بهره‌برداری.
– تهیه مدارک فنی و تطبیق با استانداردهای بین‌المللی.
