مقدمه

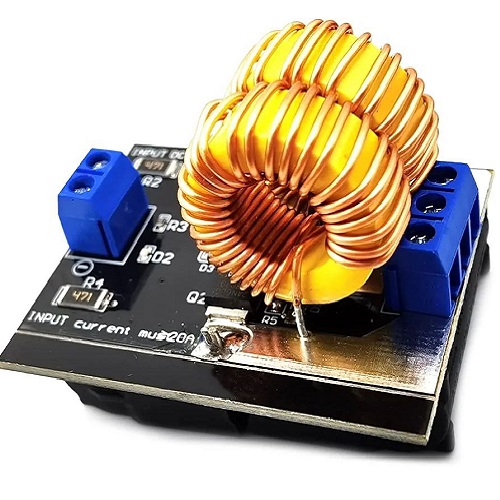

چوک الکترونیک چیست، چوک الکترونیک یکی از اجزای پایه در مدارهای الکترونیکی و قدرت است که نقش مهمی در تنظیم جریان، کنترل نویز و پایداری پاسخ فرکانسی ایفا می‌کند. این قطعه از یک یا چند حلقه سیمی تشکیل شده است که حول هسته‌ای مغناطیسی پیچیده می‌شوند و با ایجاد یک میدان مغناطیسی نسبت به تغییرات جریان، مقاومت نامی یا واکنش ویژه‌ای را به مدار تحمیل می‌کند. چوک‌ها در منابع تغذیه، فیلترهای ورودی و خروجی، مدارهای تثبیت ولتاژ، تجهیزات پزشکی، سیستم‌های مخابراتی و بسیاری از ابزارهای صنعتی و علمی به کار می‌روند. در این متن به مفهوم چوک الکترونیک، انواع رایج، فرایندهای طراحی و تولید، پارامترهای فنی کلیدی، روش‌های آزمایش، نکات عملی در خرید و نکات مربوط به نگهداری و نصب می‌پردازیم تا مهندسان، تکنسین‌ها و مدیران پروژه بتوانند تصمیم‌های دقیق‌تری بگیرند.

۱) چوک الکترونیک چیست و چه کارکردی دارد

– تعریف پایه: چوک یک عددی حلقه یا چند حلقه سیمی است که حول یک هسته مغناطیسی قرار می‌گیرد تا با تغییر جریان در سیم‌پیچ، میدان مغناطیسی ایجاد و در نتیجه واکنش امپدانسی متفاوت به مدار اعمال شود. این واکنش معمولاً به شکل مقاومت افزوده یا شبه‌مقاومت در برابر تغییر نرخ جریان ظاهر می‌شود.
– نقش اصلی: محدودسازی نرخ تغییر جریان در مدارهای الکترونیک، کاهش نویز، تثبیت شکل موج، و کنترل پاسخ سیگنال در بخش‌های مختلف از پیش تغذیه تا فیلترهای خروجی. در برخی کاربردها، چوک‌ها به منظور فراهم آوردن امپدانس ویژه برای بهبود بهره از سیستم‌های مدولاسیون یا تقویت ولتاژ به کار می‌روند.
– نکته‌های ایمنی و طراحی: چوک‌ها به دلیل وجود حلقه‌های سیمی و هسته‌های مغناطیسی، بهینه‌سازی حرارت و حفاظت عایق نیاز دارند. در محیط‌های صنعتی یا پزشکی، رعایت استانداردهای ایمنی و حفاظت از افراد و تجهیزات اهمیت پیدا می‌کند.

۲) انواع رایج چوک و کاربردهای معمول

– چوک با هسته آهنی: برای فیلترهای فرکانس پایین تا متوسط و جریان‌های نسبتاً زیاد مناسب است. هسته آهنی امکان کاهش اندازه فیزیکی را نسبت به چوک‌های بدون هسته فراهم می‌کند اما تلفات هسته و نویز مغناطیسی را نیز به همراه دارد.
– چوک فریتی: با هسته فریتی ساخته می‌شوند و برای فرکانس‌های بالا کارايي بهتری دارند. این دسته از چوک‌ها نویز مغناطیسی کمتری ایجاد می‌کنند و در مدارهای سوئیچینگ و فیلترهای با فرکانس بالا کاربرد گسترده‌ای دارند.
– چوک پودری یا چوک با هستهٔ ترکیبی: برای توازن دقیق بین انتقال سیگنال و پایداری حرارتی از مواد مختلف استفاده می‌شود تا تلفات حرارتی پایین و پاسخ ثابت در گستره فرکانسی فراهم گردد.
– چوک سطحی یا بی‌هسته: با ابعاد کوچک و در فضاهای سطحی مدارهای میکروالکترونیک یا ابزارهای قابل حمل به کار می‌روند. فرکانس‌های بالاتر را معمولاً پاسخ می‌دهند و اندازه مناسب برای مدارهای سطحی دارند.
– چوک‌های تنظیمی یا با قابلیت تنظیم: برخی از چوک‌ها امکان تغییر مقادیر امپدانس را با تغییر گره‌های سیم‌پیچ یا تغییر موقعیت اتصال فراهم می‌آورند تا بتوان تغییرات ولتاژ یا جریان را به صورتی دقیق‌تر جبران کرد.
– چوک‌های مخصوص تزریق یا حلقه‌های کاهش نویز: در مسیرهایی که نویز مشترک یا نویز حالت مشترک زیاد است، از انواع با ویژگی‌های حفاظتی برای کاهش نویز استفاده می‌شود.

۳) پارامترهای فنی کلیدی در انتخاب چوک

– مقدار امپدانس و فرکانس کار: مقدار امپدانس نامی در فرکانس هدف اهمیت دارد؛ کاربردهای مختلف نیازمند امپدانس‌های متفاوت و پاسخ‌های فرکانسی گوناگون هستند.
– توان تحمل و افت‌های حرارتی: تلفات در سیم‌پیچ و هسته منجر به گرمایی می‌شود و به توان تحمل چوک بستگی دارد. در طراحی‌های با جریان بالا، مدیریت حرارت و پوشش محافظ اهمیت می‌یابد.
– نوع هسته و مواد مصرفی: هسته آهنی یا فریتی و همچنین جنس سیم‌پیچ، عایق بین لایه‌ها و پوشش محافظ بر کارایی، نویز و طول عمر تأثیر می‌گذارند.
– ابعاد و وزن: فضاهای نصب محدود، وزن تجهیز و دسترسی به نقاط اتصالات از الزامات کلیدی در طراحی و خرید هستند.
– پوشش و حفاظت محیطی: حفاظت در برابر رطوبت، گرد و غبار، شوک mécanical و عوامل زیست‌محیطی به طول عمر و پایداری چوک می‌افزاید.
– دمای کار و کلاس عایق: دمای کاری مجاز و کلاس عایق (برای مثال کلاس‌های معمول عایقی) تعیین می‌کنند که چوک در چه محیط‌هایی می‌تواند به طور پایدار کار کند.
– استانداردها و گواهی‌ها: رعایت استانداردهای معتبر ملی و بین‌المللی برای ایمنی و کیفیت (مانند استانداردهای مربوط به صنایع الکترونیک و مخابرات) به مقبولیت و امکان استفاده در پروژه‌ها کمک می‌کند.
– گزینه‌های نصب و اتصال: مدل‌های مختلف پایه‌دار، شیوه‌های اتصال به مدار و امکان بررسی‌های سرویس‌پس از فروش از موارد کلیدی برای خرید هستند.

۴) فرایند طراحی و تولید چوک الکترونیک

– تحلیل نیاز و طراحی مقدماتی: در آغاز کار، هدف از به‌کارگیری چوک مشخص می‌شود؛ فرکانس کاری، مقدار امپدانس مطلوب، مقدار جریان، و محدودیت‌های حرارتی تعیین می‌گردد. نوع هسته و چگونگی پیچیدن سیم‌پیچ نیز بر پایه این تحلیل انتخاب می‌شود.
– طراحی سیم‌پیچ و انتخاب هسته: اندازه و جنس سیم‌پیچ با در نظر گرفتن مقدار دورها، قطر سیم و سطح مقطع هسته تعیین می‌شود. فاصله‌گذاری بین لایه‌های سیم‌پیچ و اجرای عایق‌های بین لایه‌ای از نکات مهم هستند تا از اتصال ناخواسته و قوس جلوگیری شود.
– عایق‌بندی و پوشش: برای حفظ ایمنی و جلوگیری از خرابی‌های ناشی از ولتاژ، عایق مناسب بین سیم‌ها و بین سیم‌پیچ و قاب بیرونی کار گذاشته می‌شود. ممکن است از پوشش رزین خشک یا رزین‌پوششی برای تثبیت ساختار استفاده شود.
– فرایند مونتاژ و تثبیت: سیم‌پیچ‌ها حول هسته قرار می‌گیرند و با روش‌های مکانیکی محکم می‌شوند. گاه برای حفاظت بیشتر از رزین یا پوشش‌های حفاظتی استفاده می‌شود تا در برابر ضربه و رطوبت مقاوم باشند.
– حفاظت حرارتی و سیستم‌های خنک‌کننده: در برخی از چوک‌های پرتوان یا در محیط‌های با گرمای زیاد، از راه‌های خنک‌کننده مناسب استفاده می‌شود تا دمای کار به حدود مجاز برسد.
– آزمون‌های کارکرد و کنترل کیفیت: نسبت امپدانس با مقدار طراحی مقایسه می‌شود، تلفات و گرمای سطحی بررسی می‌شود، مقاومت عایق و ایمنی عایق آزموده می‌شود و آزمون‌های عملکرد در برابر نویز و تغییرات فرکانسی انجام می‌گردد.
– بسته‌بندی و توضیحات فنی: پس از انجام آزمون‌ها، چوک‌ها با مشخصات فنی درج‌شده و نقشه‌های اتصالات به مشتری ارائه می‌شود تا کاربری آسان و ایمن داشته باشند.

۵) روش‌های آزمایش و کنترل کیفیت

– آزمون امپدانس در فرکانس‌های هدف: اندازه‌گیری امپدانس در فرکانس‌های کارکردی برای اطمینان از تطابق با مشخصات طراحی شده.
– آزمون تحمل حرارتی: قرار دادن چوک در دامنه‌های دمایی مختلف تا پایداری امپدانس و عملکرد در گرمای عملی بررسی شود.
– آزمایش مقاومت عایق و قشربندی: اندازه‌گیری مقاومت عایق و اجرای آزمون‌های ولتاژ بالا برای اطمینان از ایمنی در برابر نشتی و قوس.
– ارزیابی نویز و پاسخ فرکانسی: بررسی نویز تولیدی و رفتار چوک در برابر تغییرات فرکانسی با هدف جلوگیری از تاثیر منفی بر مدارهای حساس.
– آزمایش‌های دوام مکانیکی و لرزش: در محیط‌های صنعتی، انجام آزمایش‌های لرزش و شوک برای ارزیابی پایداری فیزیکی لازم است.
– آزمایش‌های محیطی و عمر: بررسی عملکرد در شرایط رطوبت، گرد و غبار و شوک‌های حرارتی برای اطمینان از پایایی در شرایط واقعی کاربردی.

۶) نکات خرید و ارزیابی برای پروژه‌های چوک الکترونیک

– تطابق با فرکانس و جریان مدار: پیش از خرید چوک الکترونیک، فرکانس کاری و مقدار جریان مدار به دقت تعیین شود تا چوک با امپدانس و توان مناسب انتخاب گردد.
– نوع هسته و مواد سازنده: بسته به محیط کار، فرکانس هدف و میزان گرمای تولیدی، انتخاب بین هسته آهنی یا فریتی و همچنین پوشش و عایق مناسب انجام می‌گیرد.
– ابعاد و جای‌گذاری: فضای موجود در کابینت یا تابلو، وزن قابل تحمل و سهولت دسترسی به اتصالات از جمله ملاحظات مکانیکی هستند.
– حفاظت‌های ایمنی و اتصال به زمین: وجود حفاظت‌های داخلی، ترمینال‌های ایمن، و امکان اتصال به زمین برای ایمنی کاربری از نکات حائز اهمیت‌اند.
– استانداردها و گواهی‌ها: وجود گواهی‌های ایمنی و استانداردهای صنعتی به ایمنی پروژه و پذیرش در بازارهای مختلف کمک می‌کند.
– پشتیبانی و خدمات پس از فروش: دسترسی به قطعات یدکی، خدمات نگهداری، و پاسخگویی فنی از سوی تولیدکننده برای پروژه‌های بزرگ حیاتی است.
– قیمت کل مالکیت: هزینه خرید، نصب، نگهداری و قطعات یدکی در طول دوره بهره‌برداری باید مد نظر قرار گیرد.
– داده‌های فنی و آزمون‌های نمونه: درخواست نمودارهای فرکانسی، نمودار پاسخ سیگنال و نتایج آزمون‌های اولیه از تولیدکننده برای ارزیابی بهتر در برابر نیازهای پروژه مفید است.
– تجربه و اعتبار سازنده: سابقه فعالیت، روش‌های کنترل کیفیت، امکانات آزمایشگاهی و توان پشتیبانی فنی به تصمیم‌گیری کمک می‌کند.

۷) نکته‌های ایمنی و نصب

– رعایت اصول ایمنی در کار با مدارهای دارای ولتاژ بالا و میدان‌های مغناطیسی الزامی است. استفاده از پوشش‌های ایمنی، دستکش و عینک محافظ توصیه می‌شود.
– نصب در محل با تهویه مناسب و دور از گرد و غبار و رطوبت کمک می‌کند تا عمر چوک و کارایی آن حفظ شود.
– جلوگیری از فشار یا کشش ناخواسته به سیم‌پیچ‌ها و پایه‌ها برای جلوگیری از خرابی‌های مکانیکی و قطعی اتصالات.
– اجرای مناسب اتصالات به زمین و رعایت فاصله‌های ایمنی در تابلوهای الکتریکی.
– نگهداری دوره‌ای و بازرسی از عایق، پوشش و اتصالات برای کاهش خطرات ناشی از فرسودگی یا آلودگی محیطی.

۸) کاربردهای رایج و زمینه‌های کاربری

– فیلترهای ورودی در منابع تغذیه و مدارهای حساس: کاهش نویز و فراهم‌آوری پاسخ مطلوب در مسیر ورودی و خروجی.
– تثبیت و تنظیم امپدانس مدارهای اندازه‌گیری و کنترل: بهبود پایداری سیگنال و کاهش تأثیر نویز مغناطیسی
– تجهیزات پزشکی و آزمایشگاهی: در برخی از دستگاه‌ها نیازمند پایداری و ایمنی بالا برای اندازه‌گیری و کارکرد دقیق هستند.
– صنعت مخابرات و صوت: کاهش نویز و بهبود کیفیت سیگنال در مسیرهای ارتباطی و صوتی.
– واحدهای پژوهشی و آموزشی: برای پروژه‌های آموزشی و پژوهشی که نیازمند تجربه کار با چوک‌های گوناگون است.

۹) نتیجه‌گیری

چوک الکترونیک با وجود سادگی ظاهری، نقش بسیار بااهمیتی در پایداری و کارکرد دقیق مدارها ایفا می‌کند. فرایند تولید این قطعه با دقت بالا در طراحی. انتخاب مواد مناسب. اجرای عایق‌کاری مناسب و انجام آزمایش‌های کنترل کیفیت آغاز و در نهایت به محصولی با کارایی و عمر طولانی منتهی می‌شود. هنگام اقدام به خرید، توجه به فرکانس کار. مقدار امپدانس. توان تحمل. نوع هسته. ابعاد و وزن. روش ایزولاسیون و حفاظت‌های محیطی. گواهی‌های ایمنی و خدمات پس از فروش از نکات کلیدی هستند. بررسی دقیق مشخصات فنی. بازبینی تجربیات کاربران و درخواست نمونه‌های آزمایشی از فروشنده می‌تواند به انتخاب دقیق‌تر کمک کند. و ریسک‌های پروژه را کاهش دهد. در صورت وجود پروژه‌های خاص یا نیاز به راهنمایی برای انتخاب مدل مناسب یا طراحی ویژه برای مدارهای شما، مشاوره با تیم‌های مهندسی برق و سازندگان معتبر می‌تواند به بهینه‌سازی طراحی و کاهش هزینه‌های بلندمدت کمک کند.
