مقدمه

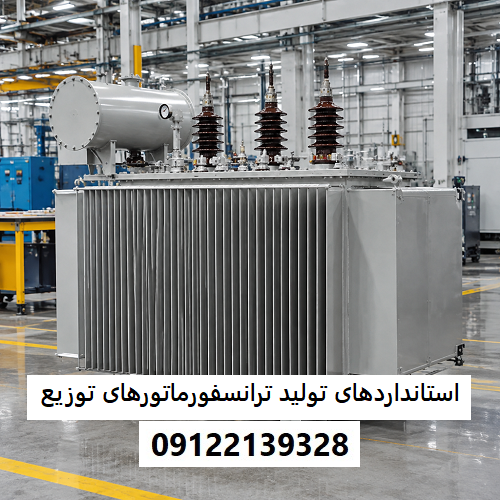

استانداردهای تولید ترانسفورماتورهای توزیع،      ترانسفورماتور توزیع یکی از فراوان‌ترین تجهیزات شبکه برق است که وظیفه دارد ولتاژ متوسط را به ولتاژ فشار ضعیف برای مصرف‌کنندگان نهایی کاهش دهد. این تجهیز به‌دلیل نصب در کوچه‌ها، معابر، پست‌های زمینی، ساختمان‌ها و مراکز حساس شهری، ملزم به رعایت دقیق‌ترین استانداردهای تولید، ایمنی و مصرف انرژی است. تبعیت از استانداردهای معتبر در طراحی، مواد اولیه، فرایند ساخت و انجام آزمون‌های تایید کیفیت، تضمین‌کننده عملکرد پایدار، طول عمر بالا و کاهش تلفات شبکه خواهد بود. در این نوشتار جامع، تمام ابعاد استانداردهای تولید ترانسفورماتورهای توزیع را از مراجع بین‌المللی تا الزامات ملی ایران بررسی می‌کنیم و اطلاعاتی کامل در اختیار شما می‌گذاریم.

اهمیت استانداردها در تولید ترانسفورماتور توزیع

تولید ترانسفورماتور بدون تکیه بر استانداردهای فنی مانند رانندگی بدون نقشه راه است. استانداردها اطمینان می‌دهند که ترانسفورماتور در برابر اضافه‌بارهای مجاز، اتصال کوتاه‌های ناگهانی، نوسانات دمایی و شرایط نامساعد محیطی دوام می‌آورد. از نگاه اقتصادی، استانداردهای بازده انرژی (Efficiency Standards) کمک می‌کنند تا تلفات هسته (بی‌باری) و تلفات سیم‌پیچ (باری) در محدوده‌ای بهینه قرار گیرند و هزینه‌های جاری شبکه کاهش یابد. افزون بر این، پیروی از الزامات زیست‌محیطی و ایمنی، خطر آتش‌سوزی، نشت روغن و انتشار گازهای گلخانه‌ای را به حداقل می‌رساند. یک تولیدکننده معتبر همواره گواهی‌نامه‌های تطابق با استانداردهای ملی و بین‌المللی را برای محصولات خود ارائه می‌کند.

مراجع اصلی استانداردگذاری در جهان

چندین نهاد بین‌المللی و منطقه‌ای مسئول تدوین استانداردهای ترانسفورماتور توزیع هستند. مهم‌ترین آن‌ها عبارت‌اند از:

• IEC (International Electrotechnical Commission): کمیسیون بین‌المللی الکتروتکنیک که مجموعه استانداردهای سری IEC 60076 مرجع اصلی طراحی و آزمون ترانسفورماتورهای قدرت و توزیع در سراسر دنیا (از جمله ایران و اتحادیه اروپا) محسوب می‌شود.
• IEEE (Institute of Electrical and Electronics Engineers): استانداردهای IEEE C57 به‌ویژه در آمریکای شمالی و کشورهای پیرو سیستم ANSI کاربرد گسترده دارد.
• CENELEC (European Committee for Electrotechnical Standardization): استانداردهای EN را در اروپا منتشر می‌کند که غالباً هماهنگ با IEC است.
• BSI (British Standards Institution): استانداردهای بریتانیا که معمولاً IEC را با پیشوند BS بازنشر می‌دهد.
• ISIRI (Institute of Standards and Industrial Research of Iran): سازمان ملی استاندارد ایران که با الهام از IEC، استانداردهای ملی تولید ترانسفورماتور را الزامی کرده است.



استاندارد IEC 60076؛ ستون فقرات الزامات ترانسفورماتورهای توزیع

سری IEC 60076 مهم‌ترین مجموعه استانداردهای بین‌المللی برای ترانسفورماتورهای قدرت و توزیع است. ساختار آن به تفکیک بخش‌های زیر، کلیه جنبه‌های طراحی و بهره‌برداری را پوشش می‌دهد:

IEC 60076-1: کلیات (General)

این بخش پایه‌ای‌ترین الزامات شامل تعاریف، شرایط سرویس نرمال و ویژه، نام‌گذاری ترمینال‌ها، مشخصات پلاک و تلورانس‌های ساخت را تعیین می‌کند. برای ترانسفورماتور توزیع، شرایط نرمال شامل ارتفاع کمتر از ۱۰۰۰ متر از سطح دریا، دمای محیط بین ۲۵- تا ۴۰+ درجه سلسیوس و رطوبت نسبی مشخص است. هرگونه انحراف، مانند نصب در مناطق کویری یا سردسیر، به طراحی ویژه و اطلاع به سازنده نیاز دارد.

IEC 60076-2: افزایش دما برای ترانسفورماتورهای روغنی

این بخش محدودیت‌های افزایش دمای سیم‌پیچ، روغن و هسته را تعریف می‌کند. برای ترانسفورماتورهای توزیع روغنی با عایق کلاس A، حداکثر افزایش دمای سیم‌پیچ نسبت به روغن (با روش مقاومت) ۶۰ درجه سلسیوس است و دمای فوقانی روغن نباید از ۶۰ درجه سلسیوس و در مخازن حفاظت‌شده از ۵۵ درجه تجاوز کند. رعایت این محدوده، عمر عایق را طبق تئوری آرنیوس تضمین می‌کند.

IEC 60076-3: سطوح عایقی و آزمون‌های دی‌الکتریک

این استاندارد مشخصات تحمل ولتاژ ضربه صاعقه (LI)، ولتاژ فرکانس قدرت و ولتاژ القایی را بیان می‌کند. برای یک ترانسفورماتور توزیع ۲۰ کیلوولت، سطح عایقی نامی معمولاً Um=24 kV، با ولتاژ ضربه ایستادگی ۱۲۵ کیلوولت (پیک) و ولتاژ فرکانس قدرت ۵۰ کیلوولت (rms) است. آزمون‌های ولتاژ اعمالی، القایی و اندازه‌گیری تخلیه جزئی برای ترانس‌های خشک الزامی است.

IEC 60076-5: توانایی تحمل اتصال کوتاه

از آن‌جا که ترانسفورماتورهای توزیع ممکن است بارها تحت جریان‌های شدید اتصال کوتاه قرار گیرند، این استاندارد نحوهٔ محاسبه تنش‌های مکانیکی و حرارتی ناشی از خطا و الزامات عبور از آزمون اتصال کوتاه را مشخص می‌کند. ترانسفورماتور باید بتواند مدت ۲ ثانیه (در اروپا و ایران) یا ۳ ثانیه (طبق برخی الزامات) جریان اتصال کوتاه را بدون آسیب غیرقابل قبول تحمل کند.

IEC 60076-11: ترانسفورماتورهای خشک

این بخش ویژهٔ ترانسفورماتورهای توزیع خشک (کست رزین یا VPI) تدوین شده و شرایط افزایش دما، کلاس‌های عایقی (F یا H)، محدودیت تخلیه جزئی و الزامات ایمنی در برابر آتش را پوشش می‌دهد. کلاس عایقی F (دمای ۱۵۵ درجه) با افزایش دمای ۱۰۰ درجه و ذخیره ۱۵ درجه‌ای برای نقطه داغ، انتخاب متداولی است.

سایر بخش‌های مهم IEC 60076

• IEC 60076-7: راهنمای بارگذاری ترانسفورماتورهای روغنی
• IEC 60076-10: تعیین سطح صدا؛ ترانسفورماتورهای توزیع کم‌صدا برای مناطق مسکونی
• IEC 60076-12: راهنمای بارگذاری ترانسفورماتورهای خشک
• IEC 60076-14: الزامات ترانسفورماتورهای روغنی با روغن‌های طبیعی و سیلیکونی
• IEC 60076-20: طبقات بازده انرژی (اکودیزاین) برای ترانسفورماتورهای توزیع

استانداردهای ملی ایران (ISIRI) برای ترانسفورماتور توزیع

در ایران، سازمان ملی استاندارد با مبنا قرار دادن IEC 60076 و با اعمال شرایط اقلیمی و شبکه داخلی، استانداردهای زیر را منتشر کرده است:

• ISIRI 6706: ترانسفورماتورهای قدرت و توزیع – کلیات (مطابق با IEC 60076-1)
• ISIRI 6707: راهنمای بارگذاری ترانسفورماتورهای روغنی
• ISIRI 6708: ترانسفورماتورهای خشک
• ISIRI 6765: ترانسفورماتورهای توزیع روغنی – ویژگی‌ها و آزمون‌ها
• استاندارد ملی ۱-۷۹۴۴: الزامات راندمان انرژی و معیارهای برچسب انرژی

شرکت‌های توزیع برق و توانیر معمولاً مشخصات فنی‌ای (Specifications) فراتر از حداقل‌های استاندارد تدوین می‌کنند؛ برای نمونه، تلفات بی‌باری و باری پایین‌تر، گروه برداری Dyn11 به‌جای Dyn5، مجهز بودن به تپ‌چنجر بی‌بار در سمت فشار متوسط و مخزن با پوشش رنگ مقاوم در برابر UV. تطابق با این مشخصات که همگی بر بستر ISIRI و IEC تعریف می‌شوند، برای تأییدیه شبکه الزامی است.

استانداردهای IEEE C57 در آمریکای شمالی

در کشورهای پیرو سیستم ANSI / IEEE، استانداردهای سری C57 مبنای کار است. از مهم‌ترین آن‌ها:

• IEEE C57.12.00: الزامات کلی برای ترانسفورماتورهای توزیع، قدرت و تنظیم‌کننده
• IEEE C57.12.01: الزامات عمومی ترانسفورماتورهای توزیع
• IEEE C57.12.90: روش‌های آزمون برای ترانسفورماتورهای توزیع و قدرت

تفاوت‌های مهم میان سیستم IEC و IEEE شامل تلورانس‌ها، سطوح ولتاژ، فرکانس (۶۰ هرتز) و الزامات آزمون اتصال کوتاه است. تولیدکنندگانی که بازار صادراتی را هدف قرار داده‌اند، باید بتوانند محصول خود را با هر دو سیستم تطبیق دهند.

استانداردهای بازده انرژی و الزامات زیست‌محیطی

یکی از مهم‌ترین تحولات سال‌های اخیر در صنعت ترانسفورماتور توزیع، اجباری شدن الزامات بازده انرژی است. دلیل آن است که ترانسفورماتورها به‌طور دائم به شبکه متصل‌اند و تلفات آهنی آن‌ها در ۲۴ ساعت شبانه‌روز انرژی مصرف می‌کند. بر اساس برآوردها، کاهش تلفات بی‌باری در ترانسفورماتورهای توزیع می‌تواند میلیون‌ها مگاوات ساعت صرفه‌جویی انرژی در پی داشته باشد.

رگولاسیون اروپا (EU 548/2014)

اتحادیه اروپا با انتشار Regulation 548/2014، راندمان انرژی ترانسفورماتورهای توزیع و قدرت کوچک (تا ۴۰ مگاولت‌آمپر) را اجباری کرد. این مقررات دو فاز زمانی (Tier 1 از ۲۰۱۵ و Tier 2 از ۲۰۲۱) تعریف کرده که در فاز دوم، حداکثر تلفات بی‌باری و باری برای هر توان نامی کاهش یافته است. برای یک ترانسفورماتور روغنی ۴۰۰ کیلوولت‌آمپر سه‌فاز، تلفات بی‌باری در Tier 2 حدود ۴۰۰ وات و تلفات باری در ۷۵ درجه حدود ۳۸۰۰ وات مجاز است. ضمیمه این رگولاسیون با مراجعه به استاندارد IEC 60076-20، کلاس‌های انرژی (Efficiency Class) مانند E0 تا E4 را معرفی می‌کند.

استاندارد DOE آمریکا

وزارت انرژی ایالات متحده (DOE) نیز قوانین بازدهی انرژی برای ترانسفورماتورهای توزیع تدوین کرده است. طبق آخرین بازبینی (DOE 10 CFR Part 431)، حداقل بازدهی بر اساس توان نامی و نوع ترانسفورماتور (تک‌فاز یا سه‌فاز) تعیین می‌شود. این الزامات تأثیر مستقیمی بر طراحی هسته (استفاده از فولادهای سیلیکونی با دانه‌بندی جهت‌دار با ضخامت کم یا هسته آمورف) و سطح مقطع هادی‌ها داشته است.

استاندارد ملی ایران برای بازده انرژی

در ایران، سازمان استاندارد با اقتباس از مدل اروپایی، استاندارد ملی ۱-۷۹۴۴ را برای تعیین معیار مصرف انرژی ترانسفورماتورهای توزیع روغنی و خشک تدوین کرده است. بر اساس این استاندارد، ترانسفورماتورها در رده‌های انرژی A، B، C و D طبقه‌بندی می‌شوند و حداقل ردهٔ مجاز برای تولید داخل به‌تدریج ارتقا یافته است. قبولاندن این الزامات، علاوه بر صرفه‌جویی ملی، قدرت رقابت تولیدکنندگان را در بازار صادراتی بالا می‌برد.

استانداردهای مواد و قطعات کلیدی در تولید ترانسفورماتور توزیع

کیفیت و استاندارد بودن مواد اولیه، مستقیماً بر عمر و تلفات ترانسفورماتور اثر می‌گذارد. مهم‌ترین این مواد عبارت‌اند از:

هسته مغناطیسی

ورق‌های فولاد سیلیکونی با دانه‌بندی جهت‌دار (CRGO) طبق استاندارد IEC 60404-2 یا ASTM A876 باید تلفات ویژهٔ پایین (مثلاً گرید M3 یا M4) و نفوذپذیری مغناطیسی بالایی داشته باشند. امروزه هسته‌های آمورف (Amorphous) مطابق با استانداردهای خاص خود، تلفات آهنی را تا ۷۰ درصد کاهش داده و برای اخذ رده های بالای انرژی (Tier 2 اروپا یا A ایران) انتخاب ایده‌آلی هستند.

هادی‌های سیم‌پیچی

مس الکترولیتی یا آلومینیوم طبق IEC 60317 یا استانداردهای متناظر ملی باید خلوص و عایق‌کاری مناسبی داشته باشند. عایق لاکی یا کاغذی سیم‌ها باید تحمل حرارتی کلاس A (105°C) در ترانسفورماتورهای روغنی و کلاس F یا H در ترانسفورماتورهای خشک را داشته باشد.

عایق‌های جامد

کاغذ کرافت، مقوای پرسپان و محصولات نومکس باید منطبق بر IEC 60554 و IEC 60641 باشند. تخته‌های لمینت چوبی روغنی و قطعات فایبرگلاس در ترانسفورماتورهای خشک نیز ملزم به رعایت استانداردهای اشتعال‌پذیری هستند.

روغن عایق

روغن معدنی ترانس باید مشخصات IEC 60296 را تأمین کند؛ ویژگی‌هایی مانند استحکام دی‌الکتریک (حداقل ۳۰ کیلوولت برای ترانسفورماتورهای توزیع تا ۷۲.۵ کیلوولت)، ویسکوزیتهٔ مناسب، نقطه اشتعال بالا و عدم وجود گوگرد خورنده. در کاربردهای حساس، روغن‌های استر طبیعی (طبق IEC 61099) یا روغن سیلیکونی (طبق IEC 60836) به‌دلیل زیست‌تخریب‌پذیر بودن و نقطه اشتعال فوق‌العاده بالا استفاده می‌شوند.

استانداردهای فرایند ساخت و کنترل کیفیت

تولید ترانسفورماتور توزیع صرفاً به طراحی روی کاغذ ختم نمی‌شود، بلکه کنترل کیفیت در مرحله ساخت حیاتی است. استانداردهای سیستم مدیریت کیفیت مانند ISO 9001:2015 پایه و اساس کارخانه‌های معتبر هستند. علاوه بر آن:

• ISO 14001 برای مدیریت زیست‌محیطی و کاهش پسماندهای خطرناک مانند روغن و رنگ‌های شیمیایی.
• ISO 45001 برای ایمنی کارکنان در مواجهه با بخار روغن داغ، جرثقیل‌های سنگین و مواد شیمیایی.
• IEC 60076-1 و IEC 60076-11 به‌طور مشخص الزاماتی برای فرآیند خشک‌سازی هسته و سیم‌پیچ پیش از غوطه‌وری در روغن، خلأگیری و رنگ‌آمیزی بدنه دارند.

روش‌های پیشرفته مانند خشک‌سازی در خلأ با فرکانس متغیر (Vapour Phase Drying) و ریخته‌گری رزین تحت خلأ برای ترانسفورماتورهای خشک، هر یک دستورالعمل‌های ویژه‌ای در استانداردهای مرتبط دارند.

آزمون‌های استاندارد ترانسفورماتور توزیع

آزمون‌ها بر اساس IEC 60076-1 (بند ۱۱) به سه دسته روتین، تایپ و ویژه تقسیم می‌شوند. انجام این آزمون‌ها در آزمایشگاه‌های معتبر و دارای گواهی ISO/IEC 17025 برای احراز انطباق الزامی است.

آزمون‌های روتین (Routine Tests)

این آزمون‌ها روی تک‌تک دستگاه‌ها اجرا می‌شوند:

• اندازه‌گیری مقاومت سیم‌پیچ‌ها
• نسبت تبدیل و گروه برداری
• تلفات بی‌باری و جریان بی‌باری (تلفات هسته)
• تلفات باری و ولتاژ اتصال کوتاه (امپدانس)
• آزمون ولتاژ اعمالی (Separate Source) روی سیم‌پیچ‌ها و بین سیم‌پیچ و زمین
• آزمون ولتاژ القایی (Induced Voltage) برای بررسی عایق بین دورها

آزمون‌های تایپ (Type Tests)

این آزمون‌ها روی یک نمونه از محصول انجام می‌شوند:

• آزمون افزایش دما (برای تأیید طراحی سیستم خنک‌کاری)
• آزمون ضربه صاعقه (Lightning Impulse) روی سیم‌پیچ‌های ولتاژ متوسط

آزمون‌های ویژه (Special Tests)

با توافق مشتری انجام می‌شوند:

• اندازه‌گیری سطح نویز (مهم برای مناطق مسکونی)
• اندازه‌گیری تخلیه جزئی (ضروری برای ترانسفورماتورهای خشک)
• تعیین ظرفیت حرارتی دینامیکی و استاتیکی
• آزمون اتصال کوتاه (اگر خواسته شود، طبق IEC 60076-5)

الزامات ایمنی و زیست‌محیطی در استانداردها

ایمنی در برابر آتش و محافظت از محیط زیست دو دغدغه بزرگ در تولید ترانسفورماتور توزیع هستند. استاندارد IEC 60076-14 به الزامات ترانسفورماتورهای روغنی با مایعات کم‌اشتعال (K-class) می‌پردازد. این الزامات شامل فاصله‌های ایمنی، دیوارهای حائل و سیستم‌های جمع‌آوری روغن در صورت نشتی است. در ترانسفورماتورهای خشک، کلاس عایقی و رفتار در برابر شعله طبق IEC 60076-11 تعریف می‌شود و معمولاً الزام F1 (کم اشتعال‌زا) و E2 (مقاومت محیطی بالا) برای نصب در مترو و بیمارستان‌ها درخواست می‌شود.

در بعد زیست‌محیطی، استفاده از روغن‌های استری طبیعی که تجزیه‌پذیرند و ردپای کربنی کمتری دارند، با استاندارد IEC 61099 تشویق می‌شود. همچنین استانداردهای RoHS (محدودیت مواد خطرناک) و WEEE برای بازار اروپا، استفاده از سرب، جیوه و برخی مواد بازدارنده شعله در تجهیزات برقی را محدود کرده‌اند.

تأثیر دیجیتال‌شدن و استانداردهای نوین

نسل آینده ترانسفورماتورهای توزیع با سنسورها و سیستم‌های مانیتورینگ هوشمند تجهیز می‌شوند. استاندارد IEC 61850 برای ارتباطات شبکه‌های هوشمند، و استاندارد IEC 63013 برای پایش آنلاین ترانسفورماتورها، چارچوب داده‌ها و پروتکل‌های تبادل اطلاعات را تعریف می‌کنند. تولیدکنندگان با پیاده‌سازی این استانداردها، زمینه نگهداری پیش‌بینی‌کننده (Predictive Maintenance) و کاهش خاموشی‌های ناخواسته را فراهم می‌آورند.

نکات کلیدی برای خرید ترانسفورماتور توزیع منطبق با استاندارد

• از فروشنده بخواهید گواهینامه‌های آزمون‌های روتین و تایپ را که توسط آزمایشگاه معتمد صادر شده، ارائه دهد.
• تطابق با استاندارد ملی ISIRI ۶۷۶۵ و الزامات توانیر را بررسی کنید.
• درصورت نیاز به نصب در مکان‌های حساس، به کلاس انرژی (Tier 2 یا رده A) و نوع عایق (خشک با تخلیه جزئی کم) توجه ویژه کنید.
• گارانتی و خدمات پس از فروش را در چارچوب الزامات استاندارد سرویس و نگهداری (مثلاً IEC 60422 برای روغن‌های عایق) جویا شوید.



نتیجه‌گیری

استانداردهای تولید ترانسفورماتور توزیع، چارچوبی جامع برای تضمین کیفیت، ایمنی، بازدهی و طول عمر این تجهیز حیاتی فراهم می‌کنند. از مجموعه IEC 60076 گرفته تا الزامات ملی ISIRI و مقررات بازده انرژی اروپا، تمام این استانداردها با هدفی مشترک تدوین شده‌اند: کاهش تلفات، صیانت از سرمایه ملی و محافظت از جان و مال شهروندان. یک تولیدکننده پیشرو با استقرار سیستم مدیریت کیفیت، تجهیز آزمایشگاه‌های همسو با ISO 17025 و به‌روز نگه‌داشتن دانش فنی خود، قادر خواهد بود ترانسفورماتورهایی عرضه کند که نه‌تنها از آزمون‌های دقیق سربلند بیرون می‌آیند، بلکه تا ده‌ها سال بی‌وقفه به شبکه برق کشور خدمت می‌رسانند. هنگام خرید یا سفارش‌گذاری، دقت کنید که گواهی‌نامه‌های انطباق با آخرین ویرایش استانداردهای مزبور را دریافت دارید تا با آسودگی خیال، از عملکرد ترانسفورماتور خود بهره‌مند شوید.
