مقدمه

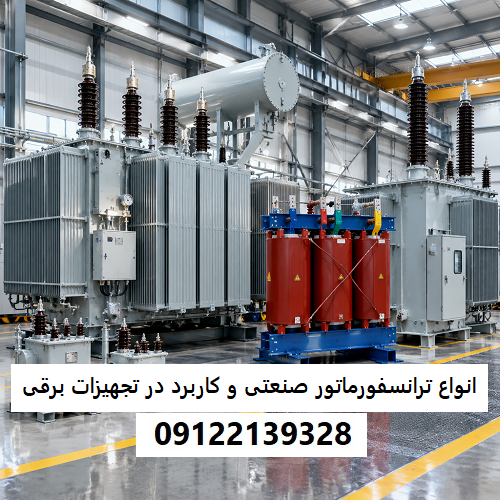

انواع ترانسفورماتور صنعتی و کاربرد هرکدام در تجهیزات برقی، ترانسفورماتور یکی از مهم‌ترین تجهیزات در شبکه‌های تولید، انتقال، توزیع و مصرف انرژی الکتریکی است. این تجهیز، بدون آنکه فرکانس جریان متناوب را تغییر دهد، سطح ولتاژ و جریان را متناسب با نیاز سیستم افزایش یا کاهش می‌دهد. عملکرد ترانسفورماتور بر اساس اصل القای الکترومغناطیسی انجام می‌شود؛ به این معنا که جریان متناوب در سیم‌پیچ اولیه، میدان مغناطیسی متغیری در هسته ایجاد کرده و این میدان، در سیم‌پیچ ثانویه ولتاژ القا می‌کند.
در صنایع مختلف، از کارخانه‌های فولاد و سیمان گرفته تا نیروگاه‌ها، پالایشگاه‌ها، صنایع غذایی، مراکز داده و ساختمان‌های تجاری، ترانسفورماتورها نقش اساسی دارند. بدون استفاده از ترانسفورماتور، انتقال برق در فواصل طولانی با تلفات بسیار زیاد انجام می‌شد و بسیاری از تجهیزات صنعتی نیز نمی‌توانستند ولتاژ مناسب و ایمن دریافت کنند.
ترانسفورماتورهای صنعتی از نظر ساختار، روش خنک‌کاری، نوع کاربرد، تعداد فاز، سطح ولتاژ و شیوه نصب انواع گوناگونی دارند. هر نوع برای شرایط مشخصی طراحی شده است و انتخاب نادرست آن می‌تواند موجب افزایش تلفات، داغ شدن تجهیزات، کاهش طول عمر عایق‌ها و حتی بروز آتش‌سوزی یا انفجار شود. در ادامه، مهم‌ترین انواع ترانسفورماتور صنعتی و کاربرد هرکدام در تجهیزات برقی بررسی می‌شود.
بخش اول: ترانسفورماتور قدرت
ترانسفورماتور قدرت یا Power Transformer معمولاً در نیروگاه‌ها، پست‌های انتقال و پست‌های فوق‌توزیع مورد استفاده قرار می‌گیرد. وظیفه اصلی این ترانسفورماتورها، افزایش یا کاهش ولتاژ در مقادیر بسیار بالا و انتقال توان زیاد است. برای مثال، برق تولیدشده در نیروگاه ممکن است در سطح ولتاژ متوسط تولید شود، اما برای انتقال به شهرها و مناطق صنعتی باید به ولتاژهای بسیار بالا افزایش یابد. این کار توسط ترانسفورماتور افزاینده انجام می‌شود.
افزایش ولتاژ باعث کاهش جریان در خطوط انتقال می‌شود. از آنجا که تلفات حرارتی کابل‌ها با مجذور جریان رابطه دارد، کاهش جریان موجب کاهش قابل توجه تلفات انرژی و افت ولتاژ می‌شود. در مقصد، ترانسفورماتورهای کاهنده، ولتاژ را به سطح مناسب برای ورود به شبکه توزیع کاهش می‌دهند.
ترانسفورماتورهای قدرت معمولاً دارای هسته فولادی لایه‌لایه، سیم‌پیچ‌های مسی یا آلومینیومی، روغن عایق، مخزن اصلی، رادیاتورهای خنک‌کننده، بوشینگ‌های فشارقوی و تجهیزات حفاظتی هستند. بسیاری از این ترانسفورماتورها به سیستم تغییر تپ زیر بار مجهز می‌شوند تا بتوانند در شرایط مختلف، ولتاژ خروجی را ثابت نگه دارند.
کاربردهای مهم ترانسفورماتور قدرت عبارت‌اند از:
– افزایش ولتاژ خروجی ژنراتورها در نیروگاه‌ها؛
– کاهش ولتاژ در پست‌های انتقال و فوق‌توزیع؛
– تغذیه کارخانه‌های بزرگ و مجتمع‌های صنعتی؛
– اتصال شبکه‌های برق با سطوح ولتاژ متفاوت؛
– تأمین برق کوره‌های بزرگ، کمپرسورها و موتورهای پرقدرت.
در این نوع ترانسفورماتور، بازده بسیار بالا اهمیت زیادی دارد؛ زیرا حتی کاهش اندک در بازده، در توان‌های چندصد مگاولت‌آمپری می‌تواند به تلفات اقتصادی قابل توجهی منجر شود.
بخش دوم: ترانسفورماتور توزیع
ترانسفورماتور توزیع، برق را از شبکه فشار متوسط دریافت کرده و آن را به ولتاژ مناسب برای مصرف‌کنندگان نهایی تبدیل می‌کند. این ترانسفورماتورها در محله‌ها، شهرک‌های صنعتی، ساختمان‌های تجاری، مراکز خرید، کارگاه‌ها و کارخانه‌ها نصب می‌شوند.
برای نمونه، برق ورودی ممکن است در سطح ۲۰ کیلوولت باشد، در حالی که تجهیزات نهایی به ولتاژ ۴۰۰ یا ۲۳۰ ولت نیاز دارند. ترانسفورماتور توزیع این کاهش ولتاژ را انجام می‌دهد. در محیط‌های صنعتی، گاهی خروجی ترانسفورماتور به جای ولتاژ معمولی، برای موتورهای خاص یا تجهیزات فرایندی در سطح دیگری تنظیم می‌شود.
ترانسفورماتورهای توزیع معمولاً در دو نوع روغنی و خشک تولید می‌شوند. نوع روغنی، سیم‌پیچ و هسته را درون روغن عایق قرار می‌دهد. این روغن علاوه بر ایجاد عایق الکتریکی، گرمای تولیدشده را نیز به دیواره مخزن و رادیاتورها منتقل می‌کند. نوع خشک فاقد روغن است و معمولاً با رزین اپوکسی یا مواد عایق جامد ساخته می‌شود.
ترانسفورماتورهای توزیع در تجهیزات برقی زیر کاربرد دارند:
– تابلوهای اصلی برق کارخانه‌ها؛
– شبکه روشنایی سالن‌های تولید؛
– تغذیه موتورهای القایی؛
– تأمین برق دستگاه‌های CNC و ماشین‌آلات صنعتی؛
– مراکز داده و سیستم‌های تهویه؛
– ساختمان‌های اداری و تجاری متصل به واحد صنعتی.
یکی از ویژگی‌های مهم ترانسفورماتور توزیع، کارکرد مداوم آن است. برخلاف برخی ترانسفورماتورهای قدرت که ممکن است تنها در بارهای بالا فعال باشند، ترانسفورماتور توزیع معمولاً به‌طور شبانه‌روزی به شبکه متصل است. بنابراین تلفات بی‌باری و تلفات هسته در طراحی آن اهمیت زیادی دارد.
بخش سوم: ترانسفورماتور خشک
ترانسفورماتور خشک یا Dry-Type Transformer بدون استفاده از روغن عایق کار می‌کند. در این تجهیزات، سیم‌پیچ‌ها با مواد جامد عایق مانند رزین اپوکسی، کاغذهای عایق، الیاف شیشه و مواد مقاوم در برابر حرارت پوشانده می‌شوند. خنک‌کاری آن‌ها معمولاً به‌صورت طبیعی با گردش هوا انجام می‌شود، اما در مدل‌های بزرگ‌تر ممکن است از فن نیز استفاده شود.
مهم‌ترین مزیت ترانسفورماتور خشک، ایمنی بالاتر در برابر آتش‌سوزی و نشت مواد قابل اشتعال است. به همین دلیل، این ترانسفورماتورها در ساختمان‌های مسکونی، بیمارستان‌ها، متروها، تونل‌ها، مراکز داده، اتاق‌های برق و محیط‌های داخلی کارخانه‌ها کاربرد گسترده‌ای دارند.
از دیگر مزایای آن می‌توان به نیاز کمتر به تعمیرات، حذف تعویض و تصفیه روغن، سازگاری بهتر با محیط‌زیست و نصب آسان‌تر اشاره کرد. البته ترانسفورماتور خشک معمولاً در مقایسه با نمونه روغنی، محدودیت بیشتری در توان و دفع حرارت دارد و قیمت اولیه آن نیز ممکن است بالاتر باشد.
در صنایع، ترانسفورماتورهای خشک برای تغذیه تابلوهای کنترل، موتورخانه‌ها، آسانسورها، تجهیزات اتوماسیون، سیستم‌های تهویه، رک‌های سرور و خطوط تولید استفاده می‌شوند. در محیط‌هایی که احتمال آلودگی شیمیایی یا رطوبت زیاد وجود دارد، باید نوع رزین و درجه حفاظت بدنه با دقت انتخاب شود.
همچنین برخی ترانسفورماتورهای خشک برای نصب در فضاهای باز طراحی می‌شوند و دارای محفظه مقاوم در برابر گردوغبار و رطوبت هستند. استفاده از حسگرهای دما در سیم‌پیچ و اتصال آن‌ها به سیستم هشدار یا قطع‌کننده، از گرم شدن بیش از حد ترانسفورماتور جلوگیری می‌کند.
بخش چهارم: ترانسفورماتور روغنی
ترانسفورماتور روغنی یکی از رایج‌ترین انواع ترانسفورماتور صنعتی است. در این نوع، هسته و سیم‌پیچ‌ها داخل مخزنی پر از روغن عایق قرار می‌گیرند. روغن، دو وظیفه مهم دارد: نخست، افزایش استقامت عایقی میان بخش‌های مختلف؛ دوم، انتقال حرارت از سیم‌پیچ‌ها و هسته به سیستم خنک‌کاری.
ترانسفورماتورهای روغنی برای توان‌های بالا مناسب هستند و در پست‌های برق، نیروگاه‌ها، صنایع سنگین، معادن و کارخانه‌های بزرگ به کار می‌روند. این ترانسفورماتورها را می‌توان با سیستم‌های خنک‌کاری مختلفی مانند گردش طبیعی روغن و هوای طبیعی، گردش طبیعی روغن و هوای اجباری یا گردش اجباری روغن طراحی کرد.
اجزای معمول یک ترانسفورماتور روغنی شامل مخزن اصلی، کنسرواتور روغن، رله بوخهلتس، رادیاتور، شیرهای تخلیه، نشانگر سطح روغن، نشانگر دما، بوشینگ‌ها و سیستم تنفس است. رله بوخهلتس در ترانسفورماتورهای دارای کنسرواتور نصب می‌شود و می‌تواند گازهای ناشی از خطاهای داخلی یا حرکت ناگهانی روغن را تشخیص دهد.
با وجود مزایای فراوان، ترانسفورماتور روغنی به مراقبت و نگهداری منظم نیاز دارد. آزمایش استقامت الکتریکی روغن، بررسی میزان رطوبت، سنجش گازهای محلول، کنترل نشتی و بازدید از بوشینگ‌ها از جمله اقدامات مهم نگهداری هستند. در صورت کاهش کیفیت روغن، عایق‌بندی داخلی ضعیف شده و احتمال وقوع اتصال کوتاه افزایش می‌یابد.
بخش پنجم: اتوترانسفورماتور
اتوترانسفورماتور یا Auto Transformer از یک سیم‌پیچ مشترک برای بخش ورودی و خروجی استفاده می‌کند. برخلاف ترانسفورماتور معمولی که سیم‌پیچ اولیه و ثانویه آن از نظر الکتریکی جدا هستند، در اتوترانسفورماتور بخشی از سیم‌پیچ بین دو مدار مشترک است.
این ساختار باعث می‌شود اتوترانسفورماتور نسبت به ترانسفورماتور معمولی ابعاد کوچک‌تر، وزن کمتر، قیمت پایین‌تر و بازده بیشتری داشته باشد. با این حال، چون جداسازی الکتریکی میان ورودی و خروجی وجود ندارد، در کاربردهایی که ایزولاسیون ایمنی ضروری است نباید از آن استفاده کرد.
یکی از کاربردهای مهم اتوترانسفورماتور، راه‌اندازی موتورهای القایی بزرگ است. در هنگام راه‌اندازی، موتور جریان زیادی از شبکه دریافت می‌کند. اتوترانسفورماتور با کاهش موقت ولتاژ ورودی موتور، جریان راه‌اندازی را محدود می‌کند و پس از رسیدن موتور به سرعت مناسب، آن را از مدار خارج می‌سازند.
از دیگر کاربردهای آن می‌توان به موارد زیر اشاره کرد:
– تنظیم ولتاژ تجهیزات صنعتی؛
– راه‌اندازی موتورهای سه‌فاز بزرگ؛
– اتصال شبکه‌هایی با اختلاف ولتاژ کم؛
– استفاده در استابلایزرها و تنظیم‌کننده‌های ولتاژ؛
– آزمایشگاه‌های برق برای ایجاد ولتاژ متغیر؛
– تأمین ولتاژ مورد نیاز کوره‌ها و دستگاه‌های خاص.
نوعی از اتوترانسفورماتور به نام وریاک، دارای جاروبک متحرک است و می‌تواند ولتاژ خروجی را به‌صورت پیوسته تغییر دهد. این وسیله در آزمایشگاه‌ها، تست تجهیزات، کنترل شدت روشنایی و تنظیم توان برخی دستگاه‌های صنعتی کاربرد دارد.
بخش ششم: ترانسفورماتور ایزوله
ترانسفورماتور ایزوله یا Isolation Transformer برای جداسازی الکتریکی مدار ورودی از مدار خروجی استفاده می‌شود. در این نوع ترانسفورماتور، نسبت تبدیل ممکن است یک به یک باشد؛ یعنی ولتاژ ورودی و خروجی تقریباً برابر بماند، اما اتصال مستقیم الکتریکی میان دو مدار وجود نداشته باشد.
کاربرد اصلی آن، افزایش ایمنی افراد و تجهیزات است. اگر بدنه یک دستگاه به‌طور تصادفی با مدار داخلی تماس پیدا کند، وجود ترانسفورماتور ایزوله می‌تواند مسیر عبور جریان خطا را محدود کند. این موضوع در محیط‌هایی مانند بیمارستان‌ها، آزمایشگاه‌ها، تعمیرگاه‌های الکترونیکی و اتاق‌های کنترل اهمیت زیادی دارد.
ترانسفورماتورهای ایزوله در تجهیزات زیر استفاده می‌شوند:
– دستگاه‌های پزشکی و اتاق‌های عمل؛
– منابع تغذیه تجهیزات حساس؛
– سیستم‌های ابزار دقیق؛
– تابلوهای کنترل و PLC؛
– تعمیر و آزمایش لوازم برقی؛
– سیستم‌های صوتی و تصویری حساس؛
– تجهیزات اندازه‌گیری و کالیبراسیون.
این ترانسفورماتورها علاوه بر ایمنی، می‌توانند بخشی از نویزهای هدایتی و اختلالات ناشی از اتصال زمین را کاهش دهند. با این حال، ترانسفورماتور ایزوله جایگزین سیستم اتصال زمین، کلید محافظ جان و تجهیزات حفاظتی استاندارد نیست و باید در کنار آن‌ها استفاده شود.
بخش هفتم: ترانسفورماتور جریان و ترانسفورماتور ولتاژ
ترانسفورماتور جریان یا CT و ترانسفورماتور ولتاژ یا PT، برای اندازه‌گیری و حفاظت در شبکه‌های قدرت استفاده می‌شوند. این تجهیزات، مقادیر بزرگ جریان و ولتاژ را به مقادیر کوچک و قابل اندازه‌گیری برای رله‌ها، کنتورها و سیستم‌های کنترل تبدیل می‌کنند.
ترانسفورماتور جریان در مسیر مدار قدرت قرار می‌گیرد. برای مثال، اگر جریان یک خط صنعتی چندصد آمپر باشد، CT آن را به جریان استانداردی مانند ۵ آمپر یا یک آمپر تبدیل می‌کند. سپس این جریان کوچک به آمپرمتر، کنتور انرژی یا رله حفاظتی ارسال می‌شود. CT در حفاظت اضافه‌جریان، اتصال کوتاه، خطای زمین و حفاظت دیفرانسیل کاربرد دارد.
نکته مهم درباره CT این است که ثانویه آن نباید در حال عبور جریان اولیه، به‌صورت مدار باز باقی بماند؛ زیرا ممکن است ولتاژ خطرناکی در ثانویه ایجاد شود. بنابراین، در هنگام تعمیر یا جداسازی تجهیزات اندازه‌گیری، باید ثانویه CT به‌درستی اتصال کوتاه یا ایمن‌سازی شود.
ترانسفورماتور ولتاژ نیز ولتاژهای بالای شبکه را به ولتاژهایی مانند ۱۰۰ یا ۱۱۰ ولت تبدیل می‌کند. این ولتاژ برای اندازه‌گیری، سنکرون‌سازی، کنترل و عملکرد رله‌های حفاظتی به کار می‌رود. PTها در تابلوهای فشار متوسط و فشارقوی، پست‌های برق، سیستم‌های اندازه‌گیری انرژی و تجهیزات سنکرون‌سازی ژنراتورها نصب می‌شوند.
ترکیب CT و PT امکان اندازه‌گیری توان اکتیو، توان راکتیو، ضریب توان و انرژی مصرفی را فراهم می‌کند. در کارخانه‌ها، این اطلاعات برای کنترل هزینه برق، تحلیل بار و تشخیص مشکلات شبکه بسیار مهم است.
بخش هشتم: ترانسفورماتورهای تک‌فاز، سه‌فاز و ترانسفورماتورهای خاص صنعتی
ترانسفورماتورها از نظر تعداد فاز به دو گروه تک‌فاز و سه‌فاز تقسیم می‌شوند. ترانسفورماتور تک‌فاز بیشتر در مدارهای روشنایی، تجهیزات کوچک، تابلوهای کنترل، سیستم‌های مخابراتی و مصارف خانگی یا کارگاهی استفاده می‌شود. این نوع، ساختار ساده‌تری دارد و در صورت خرابی، تعویض آن آسان‌تر است.
ترانسفورماتور سه‌فاز برای شبکه‌های صنعتی و انتقال توان بالا مناسب است. این ترانسفورماتورها می‌توانند به‌صورت یک واحد سه‌فاز یا مجموعه‌ای از سه ترانسفورماتور تک‌فاز ساخته شوند. نوع سه‌فاز معمولاً فضای کمتر و بازده بالاتری دارد و برای تغذیه موتورهای سه‌فاز، تابلوهای اصلی، خطوط تولید و پست‌های صنعتی استفاده می‌شود.
در کنار این مدل‌ها، ترانسفورماتورهای خاصی نیز در صنایع کاربرد دارند. ترانسفورماتور کوره برای تأمین جریان بسیار زیاد و ولتاژ پایین کوره‌های القایی، قوس الکتریکی و ذوب فلزات طراحی می‌شود. ترانسفورماتور جوشکاری نیز ولتاژ را کاهش داده و جریان بالایی برای ایجاد قوس جوش فراهم می‌کند.
ترانسفورماتورهای یکسوساز در صنایع الکترولیز، آبکاری، تولید کلر، شارژرهای صنعتی و سیستم‌های جریان مستقیم کاربرد دارند. این ترانسفورماتورها معمولاً همراه با دیودها یا تریستورها استفاده می‌شوند تا ولتاژ متناوب را به جریان مستقیم تبدیل کنند.
همچنین ترانسفورماتورهای مخصوص راه‌آهن، کوره‌های القایی، تجهیزات فرکانس بالا، منابع تغذیه سوئیچینگ و سیستم‌های انرژی تجدیدپذیر نیز وجود دارند. در نیروگاه‌های خورشیدی، ترانسفورماتورهای افزاینده برای اتصال خروجی اینورترها به شبکه استفاده می‌شوند. در توربین‌های بادی نیز ترانسفورماتور وظیفه افزایش سطح ولتاژ تولیدی و انتقال آن به شبکه را بر عهده دارد.
بخش نهم: معیارهای انتخاب، حفاظت و نگهداری ترانسفورماتور صنعتی
در انتخاب و خرید ترانسفورماتور باید بر اساس چندین پارامتر فنی انجام شود. توان نامی نخستین معیار است و معمولاً برحسب کیلوولت‌آمپر یا مگاولت‌آمپر بیان می‌شود. توان ترانسفورماتور باید به‌گونه‌ای انتخاب شود که علاوه بر تأمین بار فعلی، ظرفیت کافی برای رشد آینده و جریان‌های راه‌اندازی را نیز داشته باشد.
ولتاژ اولیه و ثانویه، تعداد فاز، فرکانس، گروه برداری، درصد امپدانس، روش خنک‌کاری، محل نصب، شرایط محیطی و سطح عایقی از دیگر عوامل مهم هستند. در محیط‌های مرطوب، آلوده یا دارای مواد شیمیایی، باید از ترانسفورماتوری با بدنه و عایق مناسب استفاده شود. در فضاهای داخلی و محل‌های پرتردد، مدل خشک معمولاً ایمنی بیشتری دارد.
حفاظت ترانسفورماتور می‌تواند شامل فیوز فشارقوی، کلید قدرت، رله اضافه‌جریان، رله اتصال زمین، رله دیفرانسیل، رله بوخهلتس، حفاظت دمای روغن و سیم‌پیچ، شیر اطمینان فشار و سیستم اعلام حریق باشد. اتصال صحیح زمین نیز برای ایمنی افراد و عملکرد درست تجهیزات حفاظتی ضروری است.
نگهداری دوره‌ای شامل بررسی دمای کار، صدای غیرعادی، لرزش، نشتی روغن، تغییر رنگ روغن، وضعیت بوشینگ‌ها، سفتی اتصالات و مقدار بارگذاری است. در ترانسفورماتورهای روغنی، آزمایش‌های دوره‌ای روغن و تحلیل گازهای محلول می‌تواند عیب‌های داخلی را پیش از وقوع خرابی جدی شناسایی کند.
همچنین باید از بارگذاری بیش از ظرفیت، تهویه نامناسب، ورود رطوبت، آلودگی سطح مقره‌ها و تغییرات شدید ولتاژ جلوگیری شود. نصب ترانسفورماتور در محل مناسب، رعایت فاصله‌های ایمنی و استفاده از سیستم اطفای حریق، بخش مهمی از بهره‌برداری ایمن محسوب می‌شود.
نتیجه‌گیری
ترانسفورماتورهای صنعتی، بخش جدایی‌ناپذیر شبکه‌های برق و تجهیزات الکتریکی هستند و هر نوع آن برای هدفی خاص طراحی می‌شود. ترانسفورماتورهای قدرت برای انتقال توان زیاد، ترانسفورماتورهای توزیع برای رساندن برق به مصرف‌کنندگان، مدل‌های خشک برای محیط‌های داخلی و حساس، و نمونه‌های روغنی برای توان‌های بالا و کاربردهای سنگین استفاده می‌شوند.
اتوترانسفورماتورها در تنظیم ولتاژ و راه‌اندازی موتورهای بزرگ، ترانسفورماتورهای ایزوله در افزایش ایمنی و کاهش نویز، و ترانسفورماتورهای جریان و ولتاژ در اندازه‌گیری و حفاظت شبکه نقش دارند. در کنار آن‌ها، ترانسفورماتورهای کوره، جوشکاری، یکسوساز و انواع خاص، نیازهای ویژه صنایع سنگین و فرایندی را تأمین می‌کنند.
انتخاب درست ترانسفورماتور باید بر پایه توان مصرفی، سطح ولتاژ، شرایط محیطی، نوع بار، الزامات ایمنی و امکان توسعه آینده انجام شود. نگهداری منظم، پایش دما و بار، آزمایش عایق و روغن و استفاده از تجهیزات حفاظتی مناسب، باعث افزایش طول عمر و کاهش خطر خرابی می‌شود. در نهایت، ترانسفورماتور مناسب نه‌تنها انرژی الکتریکی را با بازده بالا منتقل می‌کند، بلکه ایمنی، پایداری و قابلیت اطمینان کل سیستم صنعتی را نیز افزایش می‌دهد.
