۱. مقدمه؛ اهمیت کنترل ولتاژ در سیستم‌های الکتریکی
واریابل چیست؟ کاربرد ترانس واریابل در کنترل ولتاژ، ولتاژ یکی از مهم‌ترین کمیت‌ها در مدارهای الکتریکی است. بسیاری از تجهیزات برقی برای کارکرد صحیح، به ولتاژ مشخص و تقریباً ثابتی نیاز دارند. برای مثال، یک لامپ رشته‌ای ممکن است با افزایش ولتاژ، نور بیشتری تولید کند، اما هم‌زمان طول عمر آن کاهش یابد. یک موتور الکتریکی نیز اگر با ولتاژ کمتر از مقدار نامی کار کند، ممکن است جریان بیشتری بکشد و داغ شود. از طرف دیگر، افزایش بیش از حد ولتاژ می‌تواند باعث سوختن عایق، آسیب‌دیدن قطعات الکترونیکی یا خرابی کامل دستگاه شود.
در بسیاری از آزمایشگاه‌ها، کارگاه‌های تعمیراتی، خطوط تولید و مراکز تحقیقاتی لازم است ولتاژ ورودی یک وسیله به‌صورت تدریجی و دقیق تغییر داده شود. در چنین شرایطی استفاده از یک منبع ولتاژ ثابت کافی نیست و به تجهیزی نیاز داریم که بتواند ولتاژ خروجی را در یک محدوده مشخص تنظیم کند. یکی از شناخته‌شده‌ترین تجهیزات برای این کار، واریابل یا ترانس واریابل است.
واریابل وسیله‌ای است که امکان تغییر پیوسته ولتاژ خروجی را فراهم می‌کند. برخلاف بسیاری از منابع تغذیه که تنها چند مقدار مشخص ولتاژ ارائه می‌دهند، واریابل معمولاً با چرخاندن یک دسته یا تنظیم‌کننده، مقدار ولتاژ را به‌صورت تدریجی تغییر می‌دهد. به همین دلیل در آزمایش‌ها، راه‌اندازی موتورها، تست لامپ‌ها، کنترل توان برخی تجهیزات و بررسی عملکرد وسایل برقی کاربرد گسترده‌ای دارد.
۲. واریابل چیست؟ کاربرد ترانس واریابل در کنترل ولتاژ
واژه واریابل در بازار برق معمولاً به تجهیزی گفته می‌شود که ولتاژ متناوب خروجی آن قابل تنظیم است. در بیشتر موارد، واریابل از نوع اتوترانسفورماتور متغیر است. نام تجاری مشهور Variac نیز در اصل به یکی از برندهای معروف تولیدکننده این نوع تجهیزات مربوط می‌شود، اما در کاربرد عمومی، این واژه برای اشاره به تمام ترانسفورماتورهای متغیر به کار می‌رود.

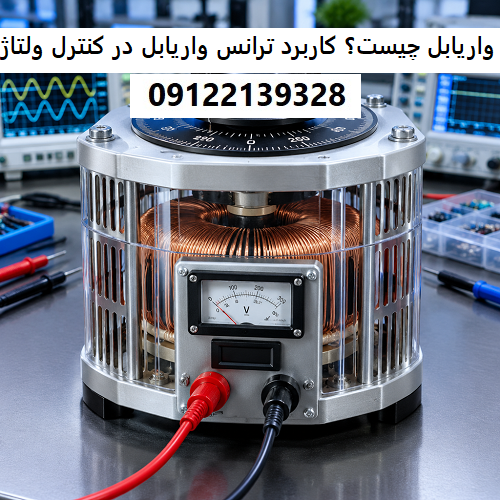

واریابل از نظر ظاهری معمولاً شامل یک هسته آهنی، سیم‌پیچ مسی حلقوی، جاروبک یا کنتاکت متحرک، محور چرخان و بدنه محافظ است. کاربر با چرخاندن محور، موقعیت جاروبک را روی سطح سیم‌پیچ تغییر می‌دهد. با تغییر این موقعیت، تعداد دور مؤثر سیم‌پیچ تغییر کرده و در نتیجه ولتاژ خروجی کم یا زیاد می‌شود.
برای نمونه، فرض کنید یک واریابل به برق ورودی ۲۲۰ ولت متصل شده و خروجی آن از صفر تا ۲۵۰ ولت قابل تنظیم باشد. در این حالت، کاربر می‌تواند خروجی را روی ۳۰، ۸۰، ۱۵۰ یا هر مقدار دیگری در محدوده طراحی‌شده تنظیم کند. البته مقدار دقیق حداقل و حداکثر ولتاژ به نوع، توان و ساختار واریابل بستگی دارد.
نکته مهم این است که واریابل معمولاً **ولتاژ را تنظیم می‌کند، نه اینکه لزوماً آن را تثبیت کند**. یعنی اگر ولتاژ ورودی تغییر کند، ممکن است ولتاژ خروجی نیز تا حدی تغییر کند. بنابراین واریابل با رگولاتور ولتاژ یا منبع تغذیه آزمایشگاهی کاملاً یکسان نیست.
۳. ساختار و اجزای اصلی ترانس واریابل
ترانس واریابل از چند بخش اساسی تشکیل شده است که هرکدام نقش مشخصی در عملکرد آن دارند.
– هسته مغناطیسی
هسته معمولاً از ورقه‌های فولادی لایه‌لایه ساخته می‌شود. این ورقه‌ها به کاهش تلفات فوکو کمک می‌کنند. وظیفه هسته، ایجاد مسیر مناسب برای عبور شار مغناطیسی و انتقال انرژی میان بخش‌های مختلف سیم‌پیچ است. کیفیت هسته تأثیر مستقیمی بر بازده، وزن، دمای کاری و ظرفیت توان واریابل دارد.
– سیم‌پیچ حلقوی
برخلاف ترانسفورماتورهای معمولی که سیم‌پیچ اولیه و ثانویه آن‌ها از یکدیگر جدا هستند، در واریابل اغلب یک سیم‌پیچ پیوسته روی هسته حلقوی پیچیده می‌شود. سطح سیم‌پیچ به‌صورت کنترل‌شده و صاف ساخته می‌شود تا جاروبک بتواند روی آن حرکت کند.
– جاروبک یا کنتاکت متحرک
جاروبک مهم‌ترین بخش تنظیم‌کننده واریابل است. این قطعه روی دورهای مختلف سیم‌پیچ قرار می‌گیرد و نقطه برداشت ولتاژ را تغییر می‌دهد. جنس جاروبک باید به‌گونه‌ای باشد که ضمن ایجاد تماس الکتریکی مناسب، کمترین آسیب را به سیم‌پیچ وارد کند.
– محور و دسته تنظیم
محور مکانیکی به جاروبک متصل است. با چرخاندن دسته، جاروبک در امتداد سیم‌پیچ حرکت می‌کند. در بسیاری از مدل‌ها یک صفحه مدرج نیز وجود دارد که مقدار تقریبی ولتاژ خروجی را نشان می‌دهد. این درجه‌بندی همیشه جایگزین اندازه‌گیری واقعی با مولتی‌متر نیست، زیرا دقت آن به شرایط ورودی و بار وابسته است.
– بدنه و تجهیزات حفاظتی
بدنه واریابل برای جلوگیری از تماس مستقیم کاربر با قسمت‌های برق‌دار طراحی می‌شود. برخی مدل‌ها دارای فیوز، کلید روشن و خاموش، چراغ نشانگر، ولت‌متر، آمپرمتر، ترمینال خروجی و فن خنک‌کننده هستند. در مدل‌های پرقدرت، حفاظت در برابر اضافه‌بار و اتصال کوتاه نیز به‌صورت جداگانه پیش‌بینی می‌شود.
۴. نحوه عملکرد واریابل و اصول کنترل ولتاژ
اساس عملکرد واریابل بر قانون القای الکترومغناطیسی و نسبت تعداد دور سیم‌پیچ استوار است. در یک ترانسفورماتور معمولی، نسبت ولتاژ اولیه و ثانویه تقریباً با نسبت تعداد دورهای آن‌ها برابر است.
در واریابل، نقطه اتصال خروجی نسبت به سیم‌پیچ تغییر می‌کند. بنابراین تعداد دور مؤثر سیم‌پیچ نیز تغییر خواهد کرد. وقتی جاروبک در ابتدای مسیر قرار دارد، تعداد دور مؤثر کم است و ولتاژ خروجی مقدار پایینی خواهد داشت. هرچه جاروبک بیشتر روی سیم‌پیچ حرکت کند، تعداد دور بیشتری در خروجی قرار گرفته و ولتاژ افزایش می‌یابد.
در ساختار کاهنده، ولتاژ خروجی می‌تواند از مقدار ورودی کمتر باشد. در برخی مدل‌ها تعداد دور سیم‌پیچ به‌گونه‌ای طراحی شده است که خروجی نهایی کمی بیشتر از ولتاژ ورودی شود. برای نمونه، یک مدل متصل به برق ۲۲۰ ولت ممکن است خروجی قابل تنظیمی از صفر تا حدود ۲۵۰ ولت داشته باشد.
واریابل معمولاً برای برق متناوب طراحی می‌شود. اگر ورودی آن جریان مستقیم باشد، عملکرد عادی نخواهد داشت؛ زیرا ترانسفورماتور برای القای ولتاژ به میدان مغناطیسی متغیر نیاز دارد. اتصال جریان مستقیم به سیم‌پیچ می‌تواند باعث اشباع هسته، افزایش شدید جریان و سوختن سیم‌پیچ شود.
یکی از ویژگی‌های واریابل این است که تغییر ولتاژ آن معمولاً نرم و پیوسته است. این ویژگی در مقایسه با روش‌هایی مانند کلیدهای چندحالته، امکان کنترل دقیق‌تر و جلوگیری از شوک ناگهانی به مصرف‌کننده را فراهم می‌کند.
۵. تفاوت واریابل با ترانسفورماتور معمولی و رگولاتور ولتاژ
برای شناخت بهتر واریابل، باید آن را با چند تجهیز مشابه مقایسه کرد.
– تفاوت با ترانسفورماتور معمولی
ترانسفورماتور معمولی معمولاً یک نسبت تبدیل ثابت دارد. یعنی اگر ولتاژ ورودی ۲۲۰ ولت باشد، خروجی آن مثلاً ۱۲، ۲۴ یا ۱۱۰ ولت خواهد بود و این مقدار قابل تنظیم نیست. اما واریابل با داشتن کنتاکت متحرک، خروجی متغیر ارائه می‌دهد.
– تفاوت با اتوترانسفورماتور ثابت
اتوترانسفورماتور ثابت نیز از یک سیم‌پیچ مشترک برای ورودی و خروجی استفاده می‌کند، اما نقطه اتصال آن ثابت است. در واریابل، این نقطه اتصال به کمک جاروبک حرکت می‌کند؛ بنابراین می‌توان گفت واریابل در واقع نوع متغیر اتوترانسفورماتور است.
– تفاوت با رگولاتور ولتاژ
رگولاتور ولتاژ تلاش می‌کند خروجی را در یک مقدار مشخص ثابت نگه دارد، حتی اگر ورودی یا بار تغییر کند. در مقابل، واریابل بیشتر برای تنظیم دستی ولتاژ طراحی شده است. اگر کاربر دسته را روی ۱۰۰ ولت قرار دهد، خروجی ممکن است در حالت بی‌باری یا تحت بار کمی تفاوت داشته باشد.
– تفاوت با منبع تغذیه آزمایشگاهی
منبع تغذیه آزمایشگاهی معمولاً خروجی مستقیم و قابل تنظیم دارد و برای مدارهای الکترونیکی بسیار مناسب است. این منابع اغلب محدودکننده جریان، نمایشگر دیجیتال و حفاظت‌های متعدد دارند. واریابل غالباً خروجی AC ارائه می‌دهد و در ساختارهای ساده، کنترل جریان یا تثبیت دقیق ولتاژ را ندارد.
۶. کاربردهای ترانس واریابل در کنترل ولتاژ
یکی از مهم‌ترین کاربردهای واریابل، کنترل ولتاژ ورودی تجهیزات است. این کاربرد در حوزه‌های مختلف صنعتی، آموزشی و تعمیراتی دیده می‌شود.
– آزمایشگاه‌های برق و الکترونیک
در آزمایشگاه‌ها، دانشجویان و مهندسان برای بررسی رفتار تجهیزات مختلف به ولتاژهای متفاوت نیاز دارند. با استفاده از واریابل می‌توان ولتاژ را از مقدار بسیار کم شروع کرد و به‌تدریج افزایش داد. این روش برای مشاهده جریان راه‌اندازی، بررسی نقطه عملکرد، اندازه‌گیری توان و آزمایش تحمل ولتاژ بسیار مفید است.
– تست لامپ و تجهیزات روشنایی
برای آزمایش لامپ‌های رشته‌ای، هالوژن، برخی ترانس‌های روشنایی و تجهیزات مشابه، لازم است ولتاژ به‌صورت مرحله‌ای افزایش یابد. واریابل به کاربر اجازه می‌دهد تغییر روشنایی، جریان مصرفی و رفتار حرارتی لامپ را بررسی کند. همچنین در آزمایش طول عمر یا بررسی عملکرد لامپ در ولتاژهای پایین و بالا کاربرد دارد.
– راه‌اندازی تدریجی موتورهای الکتریکی
در برخی کاربردهای آموزشی و آزمایشگاهی می‌توان از واریابل برای افزایش تدریجی ولتاژ موتورهای تک‌فاز استفاده کرد. این کار ممکن است جریان اولیه و ضربه الکتریکی را کاهش دهد، اما باید توجه داشت که واریابل جایگزین کامل سافت‌استارتر یا درایو کنترل دور نیست. موتورهای القایی برای راه‌اندازی به شرایط خاصی نیاز دارند و کاهش بیش از حد ولتاژ می‌تواند باعث افزایش جریان، کاهش گشتاور و داغ‌شدن موتور شود.
– تست تجهیزات خانگی و صنعتی
تعمیرکاران می‌توانند وسیله‌ای مانند فن، پمپ کوچک، لامپ، بخاری یا دستگاه برقی را با ولتاژ پایین‌تر روشن کرده و رفتار آن را بررسی کنند. این کار می‌تواند در تشخیص اتصال کوتاه، خرابی موتور، اشکال در منبع تغذیه یا افزایش غیرعادی جریان مفید باشد.
– تست عایقی و تحمل ولتاژ
در برخی آزمایش‌های فنی، ولتاژ به‌صورت تدریجی افزایش داده می‌شود تا مشخص شود تجهیز یا مدار تا چه حدی توان تحمل دارد. البته آزمایش‌های رسمی ایمنی و تست فشارقوی باید با دستگاه‌های مخصوص، روش‌های استاندارد و تجهیزات حفاظتی مناسب انجام شوند. واریابل معمولی به‌تنهایی وسیله‌ای برای تست فشارقوی ایمن محسوب نمی‌شود.
– کنترل توان در هیترها
در گرم‌کن‌های مقاومتی، توان تقریباً با مربع ولتاژ رابطه دارد.
بنابراین با کاهش ولتاژ، توان گرمایی به‌صورت قابل‌توجهی کاهش پیدا می‌کند. به همین دلیل واریابل می‌تواند برای کنترل دستی توان هیترهای مقاومتی، المنت‌ها و برخی تجهیزات حرارتی استفاده شود؛ البته ظرفیت جریان و تهویه باید به‌دقت بررسی شود.
۷. مزایا و محدودیت‌های استفاده از واریابل
واریابل مزایای زیادی دارد، اما استفاده صحیح از آن مستلزم شناخت محدودیت‌هایش است.
– مزایا
مهم‌ترین مزیت واریابل، امکان تنظیم پیوسته ولتاژ است. کاربر به‌جای انتخاب بین چند مقدار ثابت، می‌تواند ولتاژ را دقیقاً به مقدار موردنظر نزدیک کند. همچنین ساختار مکانیکی آن ساده، عمر مفید آن در شرایط مناسب زیاد و تعمیرپذیری آن نسبتاً آسان است.
واریابل معمولاً بازده خوبی دارد و در مقایسه با برخی روش‌های الکترونیکی کنترل ولتاژ، شکل موج سینوسی خروجی را کمتر دچار اعوجاج می‌کند. این ویژگی برای آزمایش موتور، ترانسفورماتور و تجهیزات AC اهمیت دارد.
از دیگر مزایا می‌توان به قابلیت کنترل نرم، امکان مشاهده رفتار بار در ولتاژهای مختلف، مناسب‌بودن برای آزمایش‌های آموزشی و کاربرد گسترده در تعمیرگاه‌ها اشاره کرد.
– محدودیت‌ها
واریابل معمولاً ایزولاسیون الکتریکی ایجاد نمی‌کند. در نوع اتوترانسفورماتوری، بخشی از سیم‌پیچ ورودی و خروجی مشترک است؛ بنابراین خروجی از نظر ایمنی الزاماً از برق شهر جدا نیست. این موضوع یکی از مهم‌ترین خطرات استفاده از واریابل است.
همچنین واریابل در برابر اتصال کوتاه حساس است. اگر خروجی آن بدون فیوز مناسب اتصال کوتاه شود، جریان زیادی از سیم‌پیچ و جاروبک عبور می‌کند و ممکن است باعث سوختن سیم‌پیچ یا جوش‌خوردن کنتاکت شود.
جاروبک نیز قطعه‌ای مکانیکی و مصرفی است. آلودگی، فشار نامناسب، چرخاندن سریع زیر بار زیاد یا استفاده طولانی در جریان بالاتر از مقدار نامی می‌تواند باعث ایجاد جرقه، داغ‌شدن و فرسودگی شود.
واریابل همچنین تنظیم خودکار ندارد و برای کاربردهایی که ولتاژ باید در برابر تغییرات بار ثابت بماند، ممکن است به رگولاتور یا تجهیزات تکمیلی نیاز داشته باشد.
۸. نکات ایمنی و روش صحیح انتخاب و استفاده از واریابل
کار با واریابل به‌ویژه در ولتاژهای ۲۲۰ یا ۳۸۰ ولت، خطر برق‌گرفتگی، آتش‌سوزی و آسیب به تجهیزات را به همراه دارد. بنابراین رعایت نکات ایمنی ضروری است.
نخست باید ولتاژ ورودی و محدوده خروجی بررسی شود. هرگز نباید واریابلی که برای ۱۱۰ ولت طراحی شده است به برق ۲۲۰ ولت متصل شود. همچنین نباید خروجی را بیش از مقدار درج‌شده روی پلاک دستگاه افزایش داد.
توان و جریان نامی نیز اهمیت زیادی دارد. توان واریابل معمولاً برحسب ولت‌آمپر یا آمپر مشخص می‌شود. برای انتخاب مناسب، جریان بار باید کمتر از جریان نامی واریابل باشد. در بارهای موتوری، ترانسفورماتوری و خازنی باید جریان راه‌اندازی نیز در نظر گرفته شود، زیرا ممکن است چند برابر جریان عادی باشد.
بهتر است در ورودی و خروجی از فیوز مناسب استفاده شود. فیوز باید متناسب با توان دستگاه و نوع بار انتخاب گردد. وجود آمپرمتر و ولت‌متر نیز کنترل شرایط را آسان‌تر می‌کند.
قبل از اتصال بار، دسته واریابل بهتر است روی کمترین ولتاژ قرار گیرد. سپس پس از روشن‌کردن، ولتاژ باید به‌آرامی افزایش یابد. هنگام پایان کار نیز ابتدا ولتاژ خروجی کاهش داده شود و سپس دستگاه خاموش گردد. این روش احتمال ایجاد شوک ناگهانی به بار را کم می‌کند.
هرگز نباید با دست خیس یا در محیط مرطوب با واریابل کار کرد. بدنه فلزی باید به زمین حفاظتی متصل باشد. در مدل‌های بدون ایزولاسیون، لمس هم‌زمان خروجی و زمین می‌تواند بسیار خطرناک باشد. برای آزمایش‌های حساس یا تعمیر تجهیزات برق شهر، استفاده از **ترانس ایزوله همراه با واریابل** ایمنی بیشتری ایجاد می‌کند، هرچند این ترکیب نیز نیازمند رعایت کامل اصول ایمنی است.
همچنین نباید جاروبک را هنگام عبور جریان بسیار زیاد، به‌سرعت جابه‌جا کرد. بهتر است تغییرات تنظیمی آرام و کنترل‌شده انجام شود تا جرقه و سایش کاهش یابد.
۹. جمع‌بندی و نتیجه‌گیری
واریابل یک تجهیز کاربردی برای تنظیم پیوسته ولتاژ متناوب است که در بیشتر موارد بر پایه اتوترانسفورماتور متغیر ساخته می‌شود. این وسیله با حرکت جاروبک روی سیم‌پیچ حلقوی، تعداد دور مؤثر و در نتیجه ولتاژ خروجی را تغییر می‌دهد. به کمک آن می‌توان ولتاژ را از مقدار پایین به‌صورت تدریجی افزایش داد و رفتار تجهیزات مختلف را در شرایط گوناگون بررسی کرد.
مهم‌ترین کاربردهای ترانس واریابل شامل آزمایش‌های آزمایشگاهی، تست لامپ‌ها، کنترل توان هیترها، بررسی عملکرد تجهیزات برقی، راه‌اندازی تدریجی برخی موتورها و تنظیم ولتاژ در فرآیندهای صنعتی است. امکان تغییر نرم و پیوسته، بازده مناسب، شکل موج نسبتاً سالم و ساختار ساده، از مزایای مهم این دستگاه به شمار می‌رود.
با این حال، واریابل یک منبع تغذیه کاملاً تثبیت‌شده یا ایزوله نیست. خروجی آن ممکن است با تغییر ولتاژ ورودی یا مقدار بار تغییر کند و در نوع اتوترانسفورماتوری، خطر برق‌گرفتگی همچنان وجود دارد. به همین دلیل انتخاب دستگاه بر اساس ولتاژ، جریان، توان و نوع بار اهمیت زیادی دارد. استفاده از فیوز، اتصال زمین، اندازه‌گیری با مولتی‌متر، رعایت محدوده کاری و افزایش تدریجی ولتاژ از اصول اساسی کار با آن است.
در نهایت می‌توان گفت واریابل ابزاری ساده اما بسیار مؤثر برای کنترل دستی ولتاژ است. اگر این دستگاه به‌درستی انتخاب و با رعایت اصول ایمنی استفاده شود، می‌تواند در آزمایشگاه‌ها، تعمیرگاه‌ها، کارگاه‌ها و بسیاری از پروژه‌های صنعتی، امکان بررسی دقیق‌تر و کنترل بهتر تجهیزات الکتریکی را فراهم کند.
