مقدمه

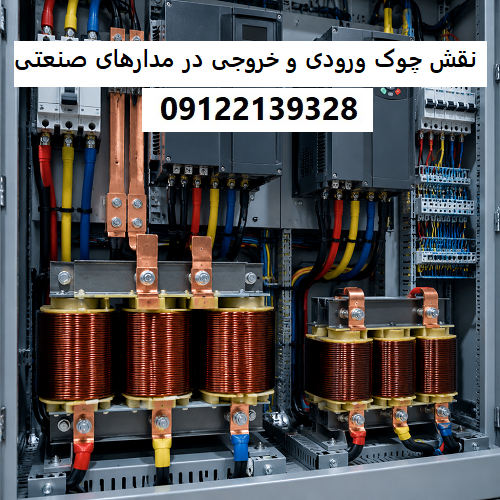

نقش چوک ورودی و خروجی در مدارهای صنعتی،         در بسیاری از مدارهای صنعتی، به‌ویژه در سیستم‌های قدرت، درایوهای کنترل دور موتور، منابع تغذیه سوئیچینگ، رکتیفایرها، اینورترها، شارژرهای صنعتی و تابلوهای اتوماسیون، جریان و ولتاژ کاملاً ایده‌آل و بدون نویز نیستند. تجهیزات الکترونیکی قدرت معمولاً با روش‌های سوئیچینگ کار می‌کنند؛ یعنی جریان و ولتاژ در آن‌ها با سرعت زیاد قطع و وصل می‌شود. این قطع و وصل‌های مداوم اگرچه باعث افزایش راندمان و امکان کنترل دقیق توان می‌شوند، اما پیامدهایی مانند ایجاد هارمونیک، نویز الکترومغناطیسی، جریان هجومی، ریپل، افت ولتاژ لحظه‌ای و تنش الکتریکی روی تجهیزات را به همراه دارند.

یکی از مهم‌ترین قطعاتی که برای کنترل این مشکلات به کار می‌رود، چوک یا سلف قدرت است. چوک در حقیقت نوعی سیم‌پیچ با هسته مغناطیسی است که در برابر تغییرات سریع جریان مقاومت می‌کند. البته این مقاومت به معنای مقاومت اهمی ساده نیست، بلکه چوک با ایجاد راکتانس القایی، تغییرات ناگهانی جریان را محدود و جریان را نرم‌تر می‌کند.

چوک‌ها در قسمت‌های مختلف مدار قرار می‌گیرند و بر اساس محل نصب و هدف طراحی، به دو گروه مهم تقسیم می‌شوند: چوک ورودی و چوک خروجی. چوک ورودی در مسیر تغذیه برق ورودی تجهیز قرار می‌گیرد و وظیفه اصلی آن کاهش اثرات نامطلوب تجهیز بر شبکه، محدود کردن جریان هجومی و کاهش هارمونیک‌های ورودی است. در مقابل، چوک خروجی در مسیر خروجی دستگاه، برای بهبود کیفیت توان تحویلی به بار، کاهش نویز و حفاظت از موتور یا مصرف‌کننده استفاده می‌شود.

در ادامه، ساختار، عملکرد، کاربردها، مزایا، محدودیت‌ها و نکات انتخاب چوک‌های ورودی و خروجی در مدارهای صنعتی بررسی می‌شود.



بخش اول: چوک چیست و چگونه عمل می‌کند؟

چوک یک قطعه القایی است که معمولاً از یک سیم‌پیچ مسی یا آلومینیومی تشکیل می‌شود که روی هسته‌ای از جنس آهن، فریت یا آلیاژهای مغناطیسی پیچیده شده است. این قطعه با ذخیره انرژی در میدان مغناطیسی، در برابر تغییر سریع جریان مقاومت می‌کند. هرچه مقدار اندوکتانس بیشتر باشد، تغییر جریان در مدت کوتاه دشوارتر خواهد شد.

بنابراین، چوک در برابر فرکانس‌های بالا راکتانس بیشتری نشان می‌دهد. همین ویژگی باعث می‌شود که چوک بتواند نویزهای فرکانس بالا و مؤلفه‌های ناخواسته جریان را تضعیف کند، در حالی که جریان اصلی برق با فرکانس پایین، یعنی معمولاً 50 یا 60 هرتز، با مانع بسیار کمتری از آن عبور می‌کند.

در مدارهای صنعتی، چوک فقط برای فیلتر کردن استفاده نمی‌شود. این قطعه می‌تواند جریان هجومی را محدود کند، از اشباع ناگهانی هسته جلوگیری نماید، تنش‌های ناشی از سوئیچینگ را کاهش دهد و از انتقال اختلال بین منبع و بار جلوگیری کند. به همین دلیل، انتخاب صحیح چوک باید بر اساس نوع جریان، مقدار توان، فرکانس، شکل موج، شرایط محیطی و نوع بار انجام شود.



بخش دوم: چوک ورودی و محل قرارگیری آن در مدار

چوک ورودی در مسیر ورودی برق یک تجهیز صنعتی نصب می‌شود. در سیستم‌های سه‌فاز، این چوک معمولاً در سه خط ورودی و پیش از یکسوساز، درایو یا منبع تغذیه قرار می‌گیرد. در سیستم‌های تک‌فاز نیز ممکن است چوک در مسیر فاز، نول یا هر دو مسیر قرار داده شود.

برای نمونه، در یک درایو فرکانس متغیر، برق سه‌فاز ابتدا وارد چوک ورودی می‌شود، سپس به پل دیود یا رکتیفایر می‌رسد و بعد از عبور از باس DC و مدار اینورتر، به موتور تحویل داده می‌شود. چوک ورودی در این ساختار میان شبکه و رکتیفایر قرار دارد.

یکی از وظایف اصلی چوک ورودی، ایجاد جداسازی نسبی میان شبکه و تجهیز است. درایوها و منابع تغذیه سوئیچینگ به‌طور طبیعی جریان را به شکل کاملاً سینوسی از شبکه دریافت نمی‌کنند. به‌خصوص در ورودی رکتیفایرهای دیودی، جریان بیشتر در نزدیکی قله‌های موج سینوسی عبور می‌کند. این موضوع سبب اعوجاج جریان، افزایش هارمونیک و کاهش ضریب توان می‌شود.

چوک ورودی با افزایش امپدانس مدار در برابر تغییرات سریع جریان، باعث می‌شود جریان ورودی شکل نرم‌تری پیدا کند. در نتیجه، فشار کمتری به شبکه، ترانسفورماتور، کلیدها، کابل‌ها و تجهیزات حفاظتی وارد خواهد شد.

چوک ورودی معمولاً با واحدهایی مانند میلی‌هانری یا درصد امپدانس نام‌گذاری می‌شود. در برخی کاربردها از چوک‌های سه‌درصد یا پنج‌درصد استفاده می‌شود. مقدار مناسب به نوع سیستم، توان تجهیز، سطح اتصال کوتاه شبکه و میزان هارمونیک مجاز بستگی دارد. چوک با درصد امپدانس بالاتر، محدودسازی بیشتری ایجاد می‌کند، اما ممکن است افت ولتاژ و تلفات بیشتری نیز به وجود آورد.



بخش سوم: مهم‌ترین وظایف چوک ورودی در مدارهای صنعتی

چوک ورودی چند نقش هم‌زمان دارد و فقط یک فیلتر ساده نیست. نخستین وظیفه آن **کاهش هارمونیک جریان ورودی** است. تجهیزاتی مانند درایوها، رکتیفایرها و منابع تغذیه صنعتی جریان را به شکل پالسی از شبکه دریافت می‌کنند. این جریان پالسی موجب ایجاد هارمونیک‌های مرتبه پنجم، هفتم و مراتب بالاتر می‌شود. چوک ورودی شدت این پالس‌ها را کاهش داده و شکل جریان را به حالت مناسب‌تری نزدیک می‌کند.

وظیفه دوم، **محدود کردن جریان هجومی** است. هنگام وصل برق، خازن‌های باس DC یا خازن‌های ورودی ممکن است در لحظه اول مانند اتصال کوتاه عمل کنند و جریان زیادی بکشند. این جریان می‌تواند باعث عمل کردن فیوز، آسیب به کنتاکت‌ها یا ایجاد افت ولتاژ در شبکه شود. چوک ورودی سرعت افزایش جریان را کاهش می‌دهد و فشار لحظه‌ای بر قطعات را کم می‌کند.

وظیفه سوم، **کاهش اثرات نوسانات و جهش‌های ولتاژ** است. اگرچه چوک به‌تنهایی جایگزین برق‌گیر یا سرج‌ارستر نیست، اما می‌تواند نرخ انتقال برخی تغییرات سریع را کاهش دهد. این کار از ورود بخشی از اختلالات ناشی از شبکه به تجهیزات جلوگیری می‌کند.

وظیفه دیگر چوک ورودی، **کاهش تداخل الکترومغناطیسی** است. مدارهای سوئیچینگ و رکتیفایرها می‌توانند نویز فرکانس بالا تولید کنند. این نویز ممکن است از طریق کابل‌های تغذیه به سایر تجهیزات منتقل شود. چوک، به‌ویژه اگر در کنار فیلتر EMI یا چوک مد مشترک استفاده شود، مسیر انتقال این نویز را محدود می‌کند.

همچنین چوک ورودی می‌تواند از آسیب ناشی از **کمبود امپدانس شبکه** جلوگیری کند. در برخی کارخانه‌ها، به دلیل استفاده از ترانسفورماتورهای بزرگ و کابل‌های کوتاه، امپدانس شبکه بسیار پایین است. در چنین شرایطی، جریان‌های ناشی از سوئیچینگ با شدت بیشتری در مدار ظاهر می‌شوند. چوک با ایجاد امپدانس مصنوعی، شرایط شبکه را برای تجهیز قابل‌کنترل‌تر می‌کند.



بخش چهارم: چوک خروجی و نقش آن در سمت بار

چوک خروجی پس از مدار قدرت و در مسیر بین تجهیز و بار قرار می‌گیرد. در سیستم‌های درایو موتور، این قطعه معمولاً بین خروجی اینورتر و موتور نصب می‌شود. خروجی اینورتر برخلاف برق سینوسی شبکه، از پالس‌های مدولاسیون پهنای پالس یا PWM تشکیل شده است. این پالس‌ها برای کنترل سرعت و گشتاور موتور ضروری هستند، اما می‌توانند آثار نامطلوبی ایجاد کنند.

چوک خروجی با محدود کردن تغییرات سریع جریان، شکل موج تحویلی به بار را نرم‌تر می‌کند. البته چوک خروجی معمولاً خروجی PWM را به موج سینوسی کامل تبدیل نمی‌کند، مگر آنکه همراه با خازن‌ها و اجزای دیگر، یک فیلتر سینوسی کامل تشکیل دهد. با این حال، شدت لبه‌های تیز، پالس‌های جریان و نویزهای فرکانس بالا را کاهش می‌دهد.

در کاربردهای موتوری، چوک خروجی باعث کاهش تنش روی عایق سیم‌پیچ موتور می‌شود. پالس‌های سریع اینورتر می‌توانند در ابتدای سیم‌پیچ‌ها اضافه‌ولتاژ ایجاد کنند. این پدیده در کابل‌های طولانی شدیدتر است، زیرا انعکاس موج در کابل می‌تواند ولتاژ بیشتری در ترمینال موتور ایجاد کند. چوک خروجی سرعت تغییر ولتاژ و جریان را کاهش داده و از آسیب زودرس عایق موتور جلوگیری می‌کند.

این چوک همچنین برای کاهش صدای صوتی موتور مفید است. بخشی از صدای وزوز موتور ناشی از مؤلفه‌های فرکانس بالا و نیروهای مغناطیسی نامطلوب است. با کاهش این مؤلفه‌ها، صدای موتور و ارتعاشات مکانیکی ممکن است کاهش یابد.

در سیستم‌هایی که فاصله اینورتر تا موتور زیاد است، چوک خروجی اهمیت بیشتری پیدا می‌کند. کابل بلند ظرفیت خازنی بالاتری دارد و جریان‌های شارژ و تخلیه بیشتری ایجاد می‌کند. چوک خروجی این جریان‌ها را محدود کرده و مانع افزایش بیش از حد جریان خروجی اینورتر می‌شود.

بخش پنجم: تفاوت چوک ورودی و چوک خروجی

اگرچه هر دو نوع چوک بر اساس اصل القایی کار می‌کنند، اما از نظر محل نصب، هدف، طراحی و شرایط کاری تفاوت‌هایی دارند.

چوک ورودی برای کار با برق شبکه و جریان ورودی رکتیفایر یا مبدل طراحی می‌شود. هدف اصلی آن کاهش هارمونیک ورودی، محدود کردن جریان هجومی و محافظت از شبکه و بخش ورودی تجهیز است. در این بخش، شکل موج جریان ممکن است پالسی باشد، اما فرکانس اصلی معمولاً فرکانس شبکه است.

در مقابل، چوک خروجی با جریان تولیدشده توسط اینورتر یا مبدل سوئیچینگ کار می‌کند. این جریان ممکن است دارای مؤلفه‌های فرکانس بالا، پالس‌های سریع و تغییرات شدید باشد. بنابراین، عایق‌بندی، جنس هسته، تلفات فرکانس بالا و توانایی تحمل \(dv/dt\) و \(di/dt\) در چوک خروجی اهمیت زیادی دارد. چوک ورودی بیشتر برای حفاظت از منبع و تجهیز ورودی به کار می‌رود، اما چوک خروجی وظیفه حفاظت از بار و کابل خروجی را بر عهده دارد. استفاده از چوک ورودی در محل خروجی یا چوک خروجی در ورودی، بدون بررسی مشخصات فنی، می‌تواند باعث عملکرد نامناسب، افت توان، گرم شدن بیش از حد و حتی خرابی سیستم شود.

از نظر افت ولتاژ نیز تفاوت وجود دارد. چوک خروجی ممکن است باعث کاهش یا تغییر جزئی ولتاژ مؤثر روی موتور شود. بنابراین در انتخاب آن باید محدوده ولتاژ خروجی اینورتر، فرکانس کاری و جریان موتور در نظر گرفته شود. در سمت ورودی نیز افت ولتاژ چوک باید با ظرفیت شبکه و محدوده مجاز تغذیه تجهیز هماهنگ باشد.



بخش ششم: کاربرد چوک در درایوها، اینورترها و منابع تغذیه صنعتی

یکی از رایج‌ترین کاربردهای چوک، استفاده در درایوهای کنترل سرعت موتور است. درایو از یکسو برق ورودی را به DC تبدیل می‌کند و سپس با استفاده از اینورتر، ولتاژ و فرکانس مناسب را برای موتور تولید می‌نماید. این فرآیند باعث ایجاد اختلال در هر دو سمت ورودی و خروجی می‌شود.

در قسمت ورودی، چوک از شبکه در برابر جریان‌های پالسی و هارمونیک محافظت می‌کند. همچنین درایو را در مقابل تغییرات شبکه و افت‌وخیزهای سریع مقاوم‌تر می‌سازد. در قسمت خروجی، چوک از موتور و کابل‌ها در برابر پالس‌های سریع اینورتر محافظت می‌کند.

در منابع تغذیه سوئیچینگ صنعتی، چوک‌ها در ورودی AC، باس DC و خروجی DC استفاده می‌شوند. چوک ورودی برای محدودسازی نویز و جریان‌های ناخواسته کاربرد دارد. چوک باس DC می‌تواند ریپل جریان را کاهش دهد و انرژی را در مدار ذخیره کند. و چوک خروجی DC نیز همراه با خازن، فیلتر LC تشکیل می‌دهد و ولتاژ خروجی را صاف‌تر می‌کند.

در شارژرهای صنعتی، رکتیفایرها و سیستم‌های UPS نیز چوک نقش مهمی دارد. در این تجهیزات، چوک می‌تواند جریان شارژ باتری را کنترل کند، هارمونیک‌ها را کاهش دهد و از انتقال اختلال میان شبکه و باتری جلوگیری کند.

و در سیستم‌های جوشکاری، کوره‌های القایی، تجهیزات برش و منابع تغذیه پرقدرت نیز چوک‌ها برای کنترل جریان‌های پالسی و کاهش تداخلات الکترومغناطیسی استفاده می‌شوند. در این کاربردها معمولاً جریان بسیار زیاد است و طراحی حرارتی چوک اهمیت ویژه‌ای دارد.



بخش هفتم: چوک مد مشترک و چوک مد تفاضلی

در بحث چوک‌ها، باید میان چوک مد مشترک و چوک مد تفاضلی تفاوت قائل شد. چوک مد مشترک معمولاً دارای دو یا چند سیم‌پیچ روی یک هسته است. جریان عادی رفت و برگشت در این سیم‌پیچ‌ها باعث می‌شود شارهای مغناطیسی یکدیگر را تا حد زیادی خنثی کنند؛ اما نویز مد مشترک که در هر دو هادی نسبت به زمین حرکت می‌کند، باعث ایجاد شار تجمعی می‌شود و چوک در برابر آن امپدانس زیادی ایجاد می‌کند.

این نوع چوک بیشتر برای کاهش نویزهای مشترک در ورودی و خروجی منابع تغذیه، درایوها و تجهیزات اتوماسیون استفاده می‌شود. چوک مد مشترک در مسیر زمین و تغذیه نیز می‌تواند به شکل‌های مختلف به کار رود، اما طراحی آن باید با استانداردهای ایمنی و الزامات EMC هماهنگ باشد.

چوک مد تفاضلی معمولاً در مسیر جریان اصلی قرار می‌گیرد و در برابر اختلاف جریان میان دو هادی مقاومت می‌کند. این چوک برای کاهش ریپل، هارمونیک و نویزهای خط به خط مناسب است.

در بسیاری از سیستم‌های صنعتی، یک چوک قدرت معمولی با فیلتر EMI و چوک مد مشترک ترکیب می‌شود. چوک قدرت برای کنترل جریان و هارمونیک‌های کم‌فرکانس مناسب است، در حالی که چوک مد مشترک نویزهای فرکانس بالا را تضعیف می‌کند. ترکیب این قطعات می‌تواند عملکرد الکترومغناطیسی سیستم را به شکل قابل‌توجهی بهبود دهد.



بخش هشتم: نکات مهم در انتخاب، نصب و بهره‌برداری از چوک

انتخاب و خرید چوک باید با توجه به چند پارامتر اصلی انجام شود. اولین پارامتر، جریان نامی است. جریان کاری چوک نباید به‌طور دائم از جریان مجاز آن بیشتر باشد. در غیر این صورت، سیم‌پیچ و هسته بیش از حد گرم شده و ممکن است چوک وارد ناحیه اشباع شود.

پارامتر مهم بعدی، ولتاژ نامی است. عایق بین دورهای سیم‌پیچ، فاصله‌های خزشی و هوایی و ساختار مکانیکی باید توانایی تحمل ولتاژ سیستم را داشته باشند. در سمت خروجی اینورتر، علاوه بر ولتاژ اسمی، پالس‌های سریع و اضافه‌ولتاژهای ناشی از کابل نیز باید در نظر گرفته شوند.

مقدار اندوکتانس نیز باید متناسب با نوع مدار انتخاب شود. اندوکتانس بسیار کم ممکن است اثر کافی نداشته باشد، در حالی که اندوکتانس بسیار زیاد باعث افت ولتاژ، کاهش عملکرد موتور یا افزایش تلفات می‌شود.

در چوک‌های قدرت، تلفات حرارتی اهمیت زیادی دارد. این تلفات شامل تلفات مسی ناشی از مقاومت سیم‌پیچ و تلفات هسته ناشی از هیسترزیس و جریان‌های گردابی است. نصب چوک در تابلو باید به‌گونه‌ای باشد که تهویه مناسب وجود داشته باشد. بهتر است چوک در نزدیکی منابع گرما یا کنار تجهیزات حساس الکترونیکی نصب نشود.

کابل‌کشی نیز اهمیت دارد. کابل‌های ورودی و خروجی باید تا حد امکان از مسیرهای حساس کنترلی و ابزار دقیق جدا باشند. در سمت خروجی اینورتر، رعایت اتصال صحیح شیلد کابل، ارت مناسب و فاصله از کابل‌های سیگنال ضروری است.

چوک باید در محل مناسبی نصب شود تا لرزش، صدا و انتقال حرارت آن کنترل گردد. در برخی مدل‌ها، صدای وزوز طبیعی است، اما صدای شدید، افزایش دمای غیرعادی، تغییر رنگ عایق یا بوی سوختگی نشانه وجود مشکل است. همچنین باید اتصالات ترمینال‌ها به‌صورت دوره‌ای بررسی شوند، زیرا شل شدن اتصال می‌تواند باعث ایجاد حرارت موضعی و خرابی شود.



بخش نهم: مزایا، محدودیت‌ها و مشکلات احتمالی چوک‌ها

استفاده از چوک در مدارهای صنعتی مزایای زیادی دارد. کاهش هارمونیک، افزایش عمر موتور، کاهش نویز، محدود کردن جریان هجومی، حفاظت از رکتیفایر و اینورتر، کاهش تنش عایقی و افزایش پایداری سیستم از مهم‌ترین مزایای آن است.

چوک می‌تواند هزینه تعمیرات و توقف خط تولید را کاهش دهد. برای مثال، اگر موتور به‌طور مداوم تحت تأثیر پالس‌های شدید اینورتر باشد، عایق سیم‌پیچ و یاتاقان‌های آن ممکن است زودتر آسیب ببینند. استفاده از چوک خروجی می‌تواند این تنش‌ها را کاهش دهد و عمر مفید موتور را افزایش دهد.

با وجود این، چوک محدودیت‌هایی نیز دارد. نخست اینکه چوک به‌تنهایی تمام هارمونیک‌ها را حذف نمی‌کند. اگر استانداردهای هارمونیکی سخت‌گیرانه باشند، ممکن است استفاده از فیلتر اکتیو، فیلتر پسیو یا یکسوساز دوازده‌پالسه نیز لازم شود.

چوک همچنین باعث ایجاد افت ولتاژ و تلفات توان می‌شود. این افت باید در طراحی محاسبه شود. در برخی مدارها، افت بیش از حد می‌تواند باعث کاهش گشتاور موتور یا اختلال در عملکرد بار شود.

اشباع هسته یکی دیگر از مشکلات احتمالی است. اگر جریان از مقدار طراحی‌شده بیشتر شود، هسته به اشباع نزدیک شده و اندوکتانس مؤثر کاهش پیدا می‌کند. در این شرایط، چوک دیگر نمی‌تواند جریان را به‌خوبی محدود کند و حرارت زیادی تولید خواهد شد.

انتخاب نادرست چوک نیز می‌تواند مشکل‌ساز باشد. استفاده از چوک معمولی در خروجی اینورتر، بدون توجه به فرکانس سوئیچینگ و پالس‌های PWM، ممکن است باعث افزایش تلفات و داغ شدن آن شود. به همین دلیل، مشخصات سازنده، جریان RMS، جریان پیک، فرکانس کاری، نوع هسته، کلاس عایقی و شرایط محیطی باید به‌دقت بررسی شود.



نتیجه‌گیری

چوک ورودی و خروجی از اجزای مهم و کاربردی در مدارهای صنعتی به شمار می‌روند. این قطعات با استفاده از خاصیت القایی، تغییرات سریع جریان را محدود کرده و کیفیت توان را بهبود می‌بخشند. چوک ورودی عمدتاً برای کاهش هارمونیک‌های ورودی، محدود کردن جریان هجومی، کاهش اثر نوسانات شبکه و محافظت از تجهیزات بالادست استفاده می‌شود. چوک خروجی نیز برای کاهش پالس‌های ناشی از سوئیچینگ اینورتر، حفاظت از موتور و کابل، کاهش نویز، محدود کردن جریان‌های خازنی و بهبود شرایط کاری بار به کار می‌رود.

درایوهای کنترل دور، منابع تغذیه سوئیچینگ، رکتیفایرها، اینورترها، UPSها، شارژرها و بسیاری از سامانه‌های قدرت بدون استفاده مناسب از فیلترها و چوک‌ها ممکن است با مشکلاتی مانند افزایش هارمونیک، داغ شدن تجهیزات، نویز، خرابی عایق موتور و کاهش عمر قطعات مواجه شوند.

با این حال، عملکرد مطلوب چوک به انتخاب صحیح آن بستگی دارد. جریان نامی، ولتاژ، اندوکتانس، فرکانس، نوع هسته، افت ولتاژ، تلفات حرارتی، شرایط نصب و نوع بار باید همگی در طراحی در نظر گرفته شوند. چوک ورودی و خروجی از نظر کاربرد و مشخصات یکسان نیستند و نباید بدون بررسی فنی جای یکدیگر استفاده شوند.

در نهایت، می‌توان گفت چوک‌ها نقش واسط و حفاظتی مهمی میان شبکه، مبدل‌های قدرت و بار ایفا می‌کنند. استفاده درست از آن‌ها موجب افزایش پایداری، راندمان، ایمنی و طول عمر تجهیزات صنعتی شده و از بسیاری از خرابی‌ها و توقف‌های پرهزینه در خطوط تولید جلوگیری می‌کند.
