مقدمهای بر چوک در مدارهای الکتریکی و الکترونیکی
کاربردهای چوک در مدارهای الکتریکی و الکترونیکی، در دنیای پیچیده مدارهای الکتریکی و الکترونیکی، قطعات متنوعی وجود دارند که هر کدام نقش مهمی را در عملکرد کلی سیستم ایفا میکنند. یکی از این قطعات کلیدی، چوک (Choke) است که به عنوان یک المان القایی کاربردهای گستردهای در تنظیم جریان، کاهش نویز، و بهبود کیفیت سیگنالها دارد. چوکها به دلیل قابلیت ذخیره انرژی مغناطیسی و مقاومت در برابر تغییرات ناگهانی جریان، در بسیاری از مدارها جایگاهی بیبدیل دارند.
تعریف و ساختار چوک
چوک در اصل یک سیمپیچ القایی (Inductor) است که برای کنترل و مدیریت جریانهای الکتریکی به کار میرود. این قطعه با ساختاری شامل یک هسته فلزی (معمولاً آهنی یا فریت) و سیمپیچهای متعدد از جنس مس یا آلومینیوم، قابلیت القای مغناطیسی بالایی دارد. مشخصه اصلی چوک، القای اندوکتانس آن است که مقاومت ظاهری آن در مقابل تغییرات جریان را نشان میدهد. این مقاومت القایی باعث میشود جریانهای متناوب با فرکانسهای بالا به میزانی محدود یا فیلتر شوند، در حالی که جریانهای DC یا با فرکانس پایین آزادی عمل بیشتری دارند. ساختار چوک به گونهای طراحی میشود که خطوط میدان مغناطیسی تشکیل شده در هسته، بیشترین تأثیر را داشته باشند، و معمولاً سازندگان با انتخاب جنس هسته، قطر سیم و تعداد دور سیمپیچ، ویژگیهای آن را تنظیم میکنند.
اصول عملکرد چوک در مدارهای الکتریکی
اساس کار چوک بر پایه قانون القای فاراده استوار است. وقتی جریان الکتریکی از سیمپیچ عبور میکند، بر اساس قانون لنز، یک نیروی محرکه الکتریکی (EMF) تولید میشود که در مقابل تغییرات جریان مقاومت میکند. اگر جریان در سراشیبی افزایش یا کاهش خود باشد، این نیروی محرکه باعث جلوگیری از تغییر سریع جریان شده و به اصطلاح چوک، یک اثر تثبیتکننده را در مدار ارائه میدهد. این ویژگی به خصوص در مدارهای DC-DC و منبع تغذیه سوئیچینگ اهمیت دارد چراکه از جهشهای ناگهانی جریان جلوگیری و نوسانات را کاهش میدهد. همچنین انرژی ذخیره شده در میدان مغناطیسی هسته امکان انتقال انرژی بدون اتلاف زیاد را امکانپذیر میسازد. در فرکانسهای بالا نیز چوک به عنوان فیلتر حذف فرکانسها عمل میکند.
انواع چوک بر اساس ساختار و کاربرد
چوکها را میتوان بر اساس ساختار و کاربرد به چند دسته اصلی تقسیم کرد:
1. چوکهای هوایی (Air Core Inductors): در این نوع چوکها هستهای وجود ندارد و سیمپیچ در هوا قرار دارد. این چوکها مخصوص کاربردهای با فرکانس بسیار بالا هستند که در آنها اجتناب از اثر اشباع هسته اهمیت دارد، اما القای اندکتری دارند.
2. چوکهای هسته فریت (Ferrite Core Inductors): این مدل رایجترین چوکها هستند که از هسته فریت برای افزایش القا استفاده میکنند. در مدارات منبع تغذیه سوئیچینگ و کاهش نویز کاربرد زیادی دارند.
3. چوکهای هسته آهنی (Iron Core Inductors): با هسته آهن نرم ساخته شده و قابلیت تحمل جریانهای بالا و ذخیره انرژی زیاد دارند. عمدتاً در مدارهای قدرت کاربرد دارند.

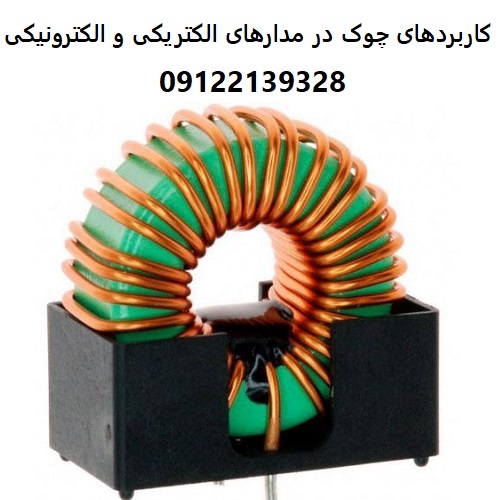

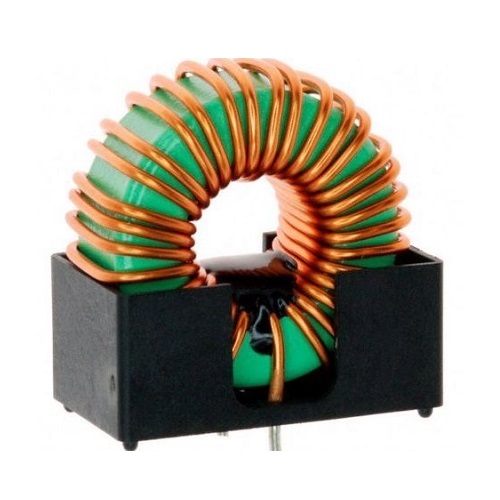

4. چوکهای توروئیدی (Toroidal Inductors): سیمپیچ بر روی یک هسته حلقوی شکل داده میشود که باعث کاهش نشت میدان مغناطیسی و افزایش راندمان میشود. در مدارات حساس و تجهیزات پزشکی و مخابراتی کاربرد دارد.
5. چوکهای SMD (Surface Mount Device): این چوکهای کوچک شده مخصوص نصب روی بردهای چاپی دیجیتال هستند و در مدارات الکترونیکی جمع و جور کاربرد دارند.
ویژگیهای الکتریکی مهم چوک
برای انتخاب و کاربرد صحیح چوک، شناخت ویژگیهای الکتریکی آن بسیار حیاتی است. مهمترین پارامترها عبارتاند از:
– اندوکتانس (Inductance): میزان مقاومت چوک در مقابل تغییرات جریان، بر حسب هانری (H) اندازهگیری میشود و پایه تعیین کاربرد چوک است.
– مقاومت اهمی (DCR, DC Resistance): مقاومت داخلی سیمپیچ که باعث اتلاف توان میشود و میبایست در مدارهای کم مصرف کم باشد.
– جریان اشباع (Saturation Current): حداکثر جریانی که چوک میتواند بدون وارد شدن به حالت اشباع هسته تحمل کند.
– جریان جریان مداوم مجاز (RMS Current): میزان جریانی که چوک میتواند به طور پیوسته حمل کند بدون افزایش دمای غیر مجاز.
– فرکانس کاری (Operating Frequency): محدوده فرکانسی که چوک میتواند به خوبی عمل کند بدون کاهش کارایی یا ایجاد نویز.
– مقاومت القایی (Impedance): ترکیبی از اندوکتانس و مقاومت اهمی چوک، که در فرکانسهای مختلف متفاوت است و تعیینکننده عملکرد چوک در فیلترینگ سیگنالهاست.
– قابلیت تحمل دما: درجه حرارت کاری که چوک میتواند در آن به طور پایدار فعالیت کند بدون آسیب دیدن.
کاربرد چوک در مدارات منبع تغذیه
در مدارات منبع تغذیه، خصوصاً منابع تغذیه سوئیچینگ، چوکها نقش اصلی در ذخیره و انتقال انرژی دارند. در این سیستمها، چوکها معمولا به عنوان ذخیرهکننده انرژی موقتی عمل کرده و کمک میکنند ولتاژ خروجی به صورت پایدار و بدون نوسان تحویل داده شود. خصوصاً در مبدلهای DC-DC مانند Buck و Boost، چوک با ذخیره انرژی در میدان مغناطیسی، انرژی را در زمان روشن و خاموش شدن کلیدهای سوئیچینگ منتقل میکند. استفاده از چوک مناسب باعث کاهش حرارت، افزایش بازدهی و افزایش طول عمر منبع تغذیه میشود. همچنین در مرحله فیلتر خروجی، چوکها موجب صاف شدن موج ولتاژ و حذف نویزهای فرکانس بالا میگردند، که نتیجه آن ولتاژ DC پایدار و قابل اطمینان است.
استفاده از چوک در کاهش نویز و اختلالات الکترومغناطیسی
امروزه با افزایش تجهیزات الکترونیکی و قدرت، مشکلات ناشی از نویز و اختلالات الکترومغناطیسی (EMI) به طور فزایندهای مورد توجه قرار گرفتهاند. چوکها به عنوان عناصر کلیدی در کاهش این اختلالات، کاربرد بسیار گستردهای دارند. آنها میتوانند نویزهای فرکانس بالا را که ممکن است به سیستمهای دیگر آسیب یا اختلال برسانند، فیلتر کنند. به عنوان مثال در خطوط تغذیه و سیگنال، چوکها با ایجاد مقاومت به تغییرات سریع جریان، از ورود یا خروج نویز جلوگیری میکنند. علاوه بر این، در مدارهای رادیویی و مخابراتی، چوکها با جلوگیری از تداخل سیگنالهای ناخواسته، کیفیت انتقال را بهبود میبخشند. استفاده صحیح از چوکها در طراحی PCBها و نصب تجهیزات نقش حیاتی در حفظ سلامت عملکرد و جلوگیری از قطعیها یا اختلالات ناگهانی دارد.
تأثیر چوک در بهبود کیفیت سیگنالهای الکتریکی
کیفیت سیگنال در مدارهای الکترونیکی به میزان نویز، اعوجاج و ثبات موج اشاره دارد. چوکها با حذف فرکانسهای ناخواسته و پالایش موجها، نقش مهمی در بهبود کیفیت سیگنال دارند. در مدارهای مخابراتی، چوکها به عنوان فیلتر پارازیتها و فرکانسهای مزاحم عمل کرده و باعث شفافتر شدن سیگنال دریافتی و ارسالی میشوند. همچنین در مدارهای آنالوگ و دیجیتال، چوکها میتوانند نوسانات ولتاژ را کاهش داده و بدین ترتیب سیگنال پایدار و قابل پیشبینیتر را تضمین کنند. این امر به خصوص در مدارات حساس مانند ابزار دقیق، تجهیزات پزشکی و سیستمهای خودکار اهمیت دارد, جایی که هرگونه نویز میتواند منجر به خطاهای جدی شود.
کاربرد چوک در مدارات تقویت کننده و فیلترهای صوتی
در حوزه صدا و پردازش سیگنال صوتی، چوکها برای ساخت فیلترهای فرکانسی و بهبود پاسخ فرکانسی مدار به کار میروند. در تقویت کنندهها، چوکها معمولاً به عنوان بخشی از فیلترهای ورودی یا خروجی استفاده میشوند تا نویزهای فرکانس بالا کنترل شده و سیگنال تمیزتری تقویت شود. خصوصاً در مدارهای تقویت کننده صوتی، چوکها به حذف هارمونیکها و سیگنالهای مزاحم کمک کرده و کیفیت صدا را بهبود میبخشند. همچنین در ساخت کراساورهای بلندگو، چوکها نقش فیلترینگ فرکانسهای پایین را ایفا میکنند، که موجب تقسیم درست و دقیق سیگنال به توییتر و ووفر میگردد. به طور کلی، چوکها در دستکاری و پالایش طیف فرکانسی صوت نقش مهم و غیرقابل انکاری دارند.
چگونگی انتخاب و خرید مناسب چوک برای کاربردهای مختلف
انتخاب چوک مناسب نیازمند درک دقیق پارامترهای فنی و نیازهای مدار است. برای انتخاب بهینه باید موارد زیر را در نظر گرفت:
– مقدار اندوکتانس مورد نیاز براساس فرکانس عملیاتی و هدف فیلترینگ.
– تحمل جریان اشباع برابر یا بالاتر از جریان کاری مدار.
– مقاومت اهمی پایین برای جلوگیری از اتلاف انرژی.
– ابعاد فیزیکی چوک و امکان نصب آن در مدار.
– نوع هسته (هوایی، فریت، آهنی) متناسب با شرایط محیطی و کاربرد.
– دامنه فرکانسی مطلوب و مشخصات امپدانسی.
– درجه حرارت کاری برای تضمین پایداری در شرایط محیطی.
– استانداردها و کیفیت ساخت چوک.
برای خرید، بهتر است از تأمینکنندگان معتبر با مشخصات گواهی شده استفاده کرد و در صورت امکان نمونه تست گرفت تا اطمینان از عملکرد در شرایط واقعی فراهم شود. همچنین مستندات فنی و اطلاعات سازنده را به دقت مطالعه و با نیازهای خود مقایسه نمود.
بررسی چوکهای صنعتی و کاربردهای خاص آنها
چوکهای صنعتی معمولاً در سیستمهای پیچیده و توان بالا به کار میروند که نیازمند تحمل جریانهای بالا و شرایط محیطی سخت هستند. این چوکها در تجهیزات صنعتی، تابلوهای برق، موتورهای الکتریکی، اینورترها و منابع تغذیه صنعتی استفاده میشوند. ویژگیهای برجسته این نوع چوکها شامل مقاومت مکانیکی بالا، قابلیت کار در دماهای بالا، مقاومت در برابر لرزش، و طول عمر بالاست. چوکهای تخصصی صنعتی مانند چوکهای فیلتر EMC، چوکهای حفاظتی و چوکهای قدرت امروزه با تکنولوژیهای پیشرفته مانند هستههای با ترکیبات فریت خاص و سیمپیچهای چند لایه ساخته میشوند. این قطعات در بهبود کارایی، کاهش آسیب به تجهیزات و افزایش ایمنی سیستمهای صنعتی نقش حیاتی دارند.
عوامل تاثیر گذار بر قیمت چوک
قیمت چوک تحت تأثیر عوامل متعددی قرار دارد، که عبارتاند از:
– جنس و کیفیت هسته: هستههای فریت با کیفیت بالا و هستههای حلقوی قیمت بیشتر دارند.
– مقدار اندوکتانس و جریان مجاز: چوکهایی با اندوکتانس بالا و تحمل جریان زیاد گرانتر هستند.
– فناوری ساخت: استفاده از فناوریهای پیشرفتهتر و کنترل کیفیت موجب افزایش قیمت میشود.
– برند و کشور سازنده: برندهای معتبر و تولیدات کشورهای پیشرفته معمولاً قیمت بالاتری دارند.
– نوع و ابعاد فیزیکی: چوکهای بزرگتر و خاص (مثلاً توروئیدی) معمولاً قیمت بیشتری دارند.
– میزان محافظت و استانداردها: چوکهای با استانداردهای صنعتی یا خاص، نظیر ضد رطوبت یا مقاوم در برابر حرارت، هزینه بالاتری دارند.
– بازار و حجم خرید: سفارشات عمده معمولاً قیمت پایینتری به ازای هر قطعه دارند.
نتیجهگیری
چوکها به عنوان قطعات الکترومغناطیسی کلیدی، در تمامی انواع مدارهای الکتریکی و الکترونیکی جایگاهی ضروری یافتهاند. فهم ساختار، عملکرد و انواع مختلف آنها به مهندسان و طراحان کمک میکند تا مدارهای پیشرفتهتر، با کیفیت بالاتر و پایداری بیشتر طراحی کنند. کاربرد گسترده چوکها در منابع تغذیه، کاهش نویز، بهبود کیفیت سیگنال و سیستمهای صوتی، بیانگر اهمیت بالای آنها در پیشرفت فناوریهای مدرن است. علاوه بر این، انتخاب آگاهانه و شناخت دقیق ویژگیهای چوک میتواند منجر به افزایش بهرهوری سیستمها و کاهش هزینه و خرابی شود. با توجه به پیشرفتهای روزافزون در مواد و فناوری، آینده چوکها و نقش آنها در صنعت الکتریک و الکترونیک بسیار روشن و حیاتی به نظر میرسد. مطالعه جامع و استفاده عملی از این قطعه، گامی مؤثر در بهبود هرگونه مدار الکتریکی و الکترونیکی است.
