مقدمه
ترانس اتوماتیک رله ای، در صنعت برق مدرن، حفظ پایداری و کیفیت شبکههای توزیع و انتقال انرژی اهمیت بالایی دارد. یکی از تجهیزات حیاتی در این زمینه ترانس اتوماتیک رلهای است که با بهرهگیری از فناوریهای نوین رلهها، امکان کنترل و تنظیم اتوماتیک ولتاژ و جریان را فراهم میآورد. در این متن مفصل به بررسی کامل ترانس اتوماتیک رلهای پرداخته، ساختار، اجزا، کاربردها، مزایا، انواع رلهها، نحوه اتصال، تأثیر بر کیفیت برق، حفاظت و ایمنی، نصب و راهاندازی، نکات خرید و عوامل موثر بر قیمت را به صورت جامع توضیح خواهیم داد.
1. معرفی ترانس اتوماتیک رلهای

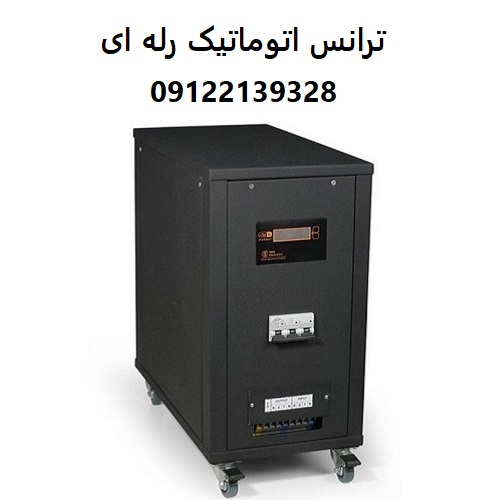

ترانس اتوماتیک رلهای (Auto Transformer Relay) نوعی ترانسفورماتور است که به منظور تنظیم خودکار ولتاژ ورودی یا خروجی شبکه برق طراحی شده و مجهز به رلههای هوشمند کنترلکننده عملکرد خودکار است. برخلاف ترانسفورماتورهای معمولی که فقط تغییر سطح ولتاژ را انجام میدهند، ترانس اتوماتیک رلهای قادر است تغییرات بار و اختلالات ولتاژ را به صورت بلادرنگ تشخیص داده و از طریق سیستم رلهای مناسب، فرایند تنظیم یا قطع و وصل جریان را بهینه کند. این سیستم به صورت خودکار و بدون نیاز به دخالت اپراتور، پایداری ولتاژ و جریان در شبکه تأمین میشود.
ترانس اتوماتیک رلهای غالباً در سیستمهای توزیع برق و مراکز صنعتی با بارهای حساس که نیازمند ولتاژ پایدار هستند، کاربرد دارد. استفاده از این نوع ترانس باعث افزایش عمر تجهیزات، کاهش اتلاف انرژی و بهبود کیفیت توان میشود.
2. ساختار و اجزای اصلی ترانس اتوماتیک رلهای
ساختار ترانس اتوماتیک رلهای شامل دو بخش اصلی ترانسفورماتور و مدار کنترل رلهای است که هرکدام خود شامل اجزای متعددی میباشند:
– هسته ترانسفورماتور: ساخته شده از ورقههای فولادی ساختاری برای هدایت میدان مغناطیسی
– سیمپیچهای اولیه و ثانویه: برای تبدیل و انتقال انرژی الکتریکی با میزان ولتاژهای مختلف
– سیستم هسته و سیمپیچ اتومات: که معمولاً به صورت یک سیمپیچ واحد با چند سر تپ دارد که امکان تغییر نسبت تبدیل را فراهم میکند
– رلهها: تجهیزاتی که وظیفه تشخیص شرایط غیرعادی (مانند اضافهبار، اتصال کوتاه، تغییر ولتاژ غیرمجاز) را دارند
– مدارهای فرمان و کنترل: شامل کنتاکتورها، تایمرها، بردهای منطقی و کنترلکنندههای دیجیتال یا آنالوگ که فرمان قطع و وصل یا تغییر تپ را صادر میکنند
– کنتاکتها و مکانیزمهای سوئیچ تپ اتوماتیک: که تغییر تپ و تنظیم ولتاژ را به صورت فیزیکی اعمال میکنند
– حسگرهای ولتاژ و جریان: برای اندازهگیری پارامترهای شبکه و ارسال اطلاعات به رلهها
این اجزا در کنار هم سیستم کاملاً خودکار کنترل ولتاژ را شکل میدهند و امکان عملکرد هوشمندتر و دقیقتر نسبت به سیستمهای دستی را ایجاد مینمایند.
3. کاربردهای متداول ترانس اتوماتیک رلهای در صنعت برق
ترانس اتوماتیک رلهای کاربردهای متنوع و گستردهای دارد که عمدتاً در زمینههای زیر مشاهده میشوند:
– تنظیم ولتاژ در شبکههای توزیع برق شهری و روستایی به منظور حفظ ولتاژ در محدوده استاندارد و جلوگیری از افت یا افزایش بیش از حد
– پشتیبانی از بارهای حساس الکتریکی و الکترونیکی در کارخانهها و صنایع خودروسازی، پتروشیمی، فولادسازی و نساجی
– کنترل و مدیریت مصرف انرژی و بهینهسازی مصرف در شبکههای هوشمند (Smart Grid)
– حفاظت تجهیزات در برابر نوسانات ولتاژ و جریان، جلوگیری از آسیبهای الکتریکی و افزایش عمر مفید آنها
– کاربرد در سیستمهای پستهای توزیع و ایستگاههای فرعی برق با هدف بهبود سطح کیفیت توان
– استفاده در سیستمهای برق اضطراری و UPS جهت تضمین پایداری برق در مواقع بحرانی
– بهرهبرداری در شبکههای میکروگرید و انرژیهای تجدیدپذیر که نیازمند کنترل دقیق ولتاژ هستند
4. مزایای استفاده از ترانس اتوماتیک رلهای در شبکههای برق
استفاده از ترانس اتوماتیک رلهای چندین مزیت کلیدی برای شبکههای برق به دنبال دارد:
– افزایش پایداری ولتاژ و جریان در شبکه با تنظیم خودکار و لحظهای تپها
– کاهش توقفات و قطعیهای شبکه به دلیل واکنش سریع رلهها به اختلالات شبکه
– بهینهسازی مصرف انرژی و کاهش تلفات ناشی از افت ولتاژ یا افزایش غیر ضروری ولتاژ
– کاهش هزینههای تعمیر و نگهداری و افزایش عمر تجهیزات به دلیل حفاظت بهتر از نوسانات
– بهبود کیفیت توان (Power Quality) به جهت کاهش هارمونیها و نوسانات لحظهای
– امکان کنترل از راه دور و مانیتورینگ آنلاین باعث بهبود مدیریت شبکه و واکنش سریعتر به شرایط بحرانی میشود
– افزایش انعطافپذیری شبکه برای پذیرش بارهای مختلف و شرایط کاری متفاوت بدون نیاز به مداخلات انسانی
– فراهم کردن بستر مناسب برای پیادهسازی سیستمهای خودکار و هوشمند بر پایه فناوریهای نوین
5. انواع رلههای مورد استفاده در ترانس اتوماتیک
رلهها به عنوان مغز کنترل کننده ترانس اتوماتیک اهمیت اساسی دارند و انواع مختلفی بر اساس عملکرد و نوع سیگنال ورودی وجود دارند:
الف- رله اضافه بار (Overload Relay): برای شناسایی بارهای اضافه و حفاظت ترانس
ب- رله اتصال کوتاه (Short Circuit Relay): تشخیص اتصال کوتاه و قطع سریع جریان
ج- رله ولتاژ (Voltage Relay): برای اندازهگیری و کنترل ولتاژ ورودی و خروجی
د- رله جریان (Current Relay): بررسی جریان عبوری و تشخیص جریانهای غیرعادی
ه- رله دیفرانسیل (Differential Relay): برای شناسایی خطاهای داخلی ترانس
م- رله عدم تعادل (Unbalanced Relay): برای تشخیص نامتعادلی در ولتاژ و جریان سه فاز
ر- رله درجه حرارت (Temperature Relay): پایش دمای ترانس برای جلوگیری از حرارت بیش از حد
ی- رله زمان تأخیر (Time Delay Relay): برای اعمال تاخیر در عملکرد رلهها جهت جلوگیری از قطعهای ناپایدار
هرکدام از این رلهها وظیفه خاصی دارند و به صورت هماهنگ با هم کار میکنند تا عملکرد ایمن و بهینه ترانس اتوماتیک تضمین شود.
6. نقش رله در کنترل و عملکرد ترانس اتوماتیک
رلهها به عنوان اجزای مرکزی کنترل و حفاظتی در ترانس اتوماتیک، نقشهای متنوع و حیاتی ایفا میکنند:
– شناسایی شرایط نرمال و غیرنرمال شبکه از طریق مانیتورینگ پارامترهای ولتاژ، جریان، دما و …
– ارسال فرمان قطع یا وصل به کنتاکتورها جهت تغییر تپ سیمپیچهای اتوماتیک باعث تثبیت ولتاژ خروجی میشوند
– تشخیص خطاهای الکتریکی مانند اضافهبار، اتصال کوتاه، عدم تعادل و قطع سریع در صورت لزوم جهت جلوگیری از آسیب دیدگی
– جلوگیری از عملیات نوسانی و قطعهای مکرر با استفاده از تاخیر زمانی و منطق برنامهریزی شده
– ارائه اطلاعات و هشدارهای لازم جهت اقدامات پیشگیرانه به اپراتورها یا سیستمهای مانیتورینگ
– هماهنگی با سایر سیستمهای حفاظتی شبکه برای اطمینان از عملکرد یکپارچه و ایمن تجهیزات
– کاهش نیاز به مداخلات انسانی و افزایش اتوماسیون فرایند کنترل ترانسفورماتور
7. نحوه اتصال و سیمبندی ترانس اتوماتیک رلهای
اتصال و سیمبندی ترانس اتوماتیک رلهای باید طبق استانداردهای جهانی و دستورالعملهای تولیدکننده انجام گیرد تا ایمنی و عملکرد بهینه تضمین شود:
– سیمپیچ اولیه، ثانویه و تپها به صورت صحیح و با توجه به مشخصات فنی ترانس متصل میشوند
– رلهها به ورودیهای حسگرهای ولتاژ و جریان متصل شده و مدار فرمان به کنتاکتورها مرتبط میگردد
– کابلها و سیمهای کنترل باید دارای حفاظ مناسب، قطر کافی و مقاومت بالا باشند تا از تداخل الکترومغناطیسی جلوگیری شود
– رعایت فازها و ترتیب سیمبندی برای جلوگیری از خطاهای فازبندی بسیار مهم است
– استفاده از ترمینالهای استاندارد و شمارهگذاری سیمها برای سهولت در عیبیابی
– ایجاد زمین حفاظتی قوی و جداگانه جهت ایمنی پرسنل و دستگاهها
– نصب فیوزها و کلیدهای قطع اضطراری در مسیرهای کنترلی و تغذیه برای حفاظت بهتر
– مدار فرمان باید به گونهای طراحی شود که در صورت بروز هرگونه خطا یا قطع ناگهانی برق، عملکرد ایمنی را تضمین نماید
8. تأثیر ترانس اتوماتیک رلهای بر کیفیت برق و پایداری شبکه
ترانس اتوماتیک رلهای به صورت مستقیم روی کیفیت برق و پایداری شبکه تاثیرگذار است:
– تثبیت ولتاژ در محدوده مجاز باعث کاهش نوسانات لحظهای و بلندمدت ولتاژ میگردد
– کاهش وقوع افت ولتاژ (Voltage Sag) و افزایش ولتاژ (Voltage Swell) که از عوامل مخرب تجهیزات است
– بهبود فاکتور توان و کاهش هارمونیهای ناشی از بارهای غیرخطی با تنظیم صحیح ولتاژ و کنترل جریان
– جلوگیری از نوسانات فرکانس و کنترل تعداد قطع و وصلها در شبکه که پایداری را ارتقاء میدهد
– کاهش تلفات انرژی الکتریکی و افزایش راندمان شبکه
– تضمین عملکرد همگام و ایمن تجهیزات حساس مانند ماشینهای الکتریکی، تجهیزات کامپیوتری و پزشکی
– افزایش قابلیت اطمینان سیستم برق و کاهش هزینههای عملیاتی و تعمیرات اضطراری
9. بررسی حفاظت و ایمنی در ترانس اتوماتیک رلهای
ایمنی یکی از فاکتورهای اساسی در طراحی و کارکرد ترانس اتوماتیک رلهای است:
– استفاده از رلههای حفاظتی برای تشخیص سریع خطاهای الکتریکی و ارسال فرمان قطع جریان جهت جلوگیری از خسارات
– فراهم آوردن سیستمهای اعلام حریق و دمای بالا متصل به رلهها برای حفاظت حرارتی
– رعایت استانداردهای بینالمللی مانند IEC، ANSI و IEEE در طراحی و نصب ترانس
– استفاده از تجهیزات عایقی با کیفیت بالا برای جلوگیری از نشتی جریان و برقگرفتگی
– نصب سیستمهای اتصال زمین مناسب و حفاظت در برابر صاعقه
– کنترل و تست دورهای عملکرد رلهها و سیستم حفاظتی برای اطمینان از سلامت تجهیزات
– اجرای آموزش ایمنی و آگاهی پرسنل بهرهبرداری از خطرات بالقوه و اقدامات پیشگیرانه
– طراحی مکانیزمهای توقف خودکار در مواقع اضطراری به منظور جلوگیری از بروز حوادث جدی
10. نکات مهم نصب و راهاندازی ترانس اتوماتیک رلهای
برای نصب و راهاندازی صحیح ترانس اتوماتیک رلهای باید نکات زیر مدنظر قرار گیرد:
– انتخاب مکان مناسب نصب با شرایط محیطی مطلوب (دمای مناسب، تهویه، دور از گرد و غبار و رطوبت)
– استفاده از تجهیزات مناسب برای حمل و نصب بدون آسیب دیدن ترانس و اجزای آن
– بررسی کامل سیمبندی و اتصالات پیش از راهاندازی نهایی
– انجام تستهای اولیه (تست مقاومت عایقی، تست عملکرد رلهها، تست ولتاژ و جریان)
– تنظیم پارامترهای رله و بردهای کنترلی طبق مشخصات فنی و شرایط شبکه
– انجام برنامهریزی و ترکیب با سایر سیستمهای حفاظتی شبکه برای هماهنگی کامل
– ارائه آموزشهای لازم به پرسنل عملیاتی برای استفاده و نگهداری صحیح
– مستندسازی کامل مراحل نصب، تست و راهاندازی برای پیگیری و نگهداری در آینده
– اجرای راهاندازی اولیه تحت نظارت متخصصان فنی و کنترل دقیق عملکرد دستگاه
11. نکات مهم در خرید ترانس اتوماتیک رلهای
خرید ترانس اتوماتیک رلهای مستلزم توجه به فاکتورهای متعددی است تا سرمایهگذاری بهینه صورت گیرد:
– انتخاب برند معتبر و دارای گواهینامههای کیفیت و استانداردهای جهانی
– مشخصات فنی دقیق شامل ظرفیت، ولتاژ، نوع عایق، نوع رلهها و امکانات کنترل
– سازگاری با نیازهای شبکه و شرایط کاری از جمله بارهای متغیر و شرایط آب و هوایی
– قابلیت ارتقاء و اتصال به سیستمهای هوشمند نظارت و کنترل از راه دور
– خدمات پس از فروش و پشتیبانی فنی قابل اعتماد
– بررسی قیمت همراه با کیفیت، گارانتی و شرایط تحویل
– توجه به اصالت کالا و اطمینان از عدم وجود قطعات تقلبی یا دست دوم
– امکان انجام تستهای قبل از خرید و دریافت گزارش فنی از تولیدکننده
– مقایسه مدلها و پیشنهادات مختلف جهت انتخاب بهترین راهکار با توجه به نیازهای خاص پروژه
12. عوامل تاثیرگذار بر قیمت ترانس اتوماتیک رلهای
قیمت ترانس اتوماتیک رلهای به عوامل مختلفی بستگی دارد که شامل موارد زیر است:
– ظرفیت و توان ترانسفورماتور: ترانسهای بزرگتر و با توان بالاتر هزینه بیشتری دارند
– نوع و تعداد رلههای حفاظتی و کنترلی به کار رفته در سیستم
– کیفیت و نوع مواد عایق، سیمپیچها و هسته ترانس
– فناوریهای به کار رفته در مدارهای کنترل و رلهها
– استانداردهای کیفی و گواهینامههای محصول
– هزینههای تولید، مونتاژ و بستهبندی
– خدمات پس از فروش و پشتیبانی فنی ارائه شده
– محل تولید و هزینه حمل و نقل به محل پروژه
– شرایط بازار و نوسانات قیمت مواد اولیه و ارز
– امکانات اضافه مانند سیستمهای مانیتورینگ، قابلیت ارتباطات از راه دور و اتوماسیون پیشرفته
نتیجهگیری
ترانس اتوماتیک رلهای یکی از کلیدیترین تجهیزات در بهبود کیفیت و پایداری شبکههای برق است که با عطف توجه به فناوریهای رلهای و سیستمهای کنترل هوشمند، قادر به اجرای کنترل دقیق و اتوماتیک ولتاژ و جریان میباشد. شناخت ساختار و اجزای آن، بهرهمندی از انواع رله های مناسب، رعایت استانداردهای نصب و حفاظت و توجه به نکات کلیدی در خرید و راهاندازی، موجب خواهد شد که این تجهیزات بتوانند نقش مهمی در افزایش بهرهوری، کاهش هزینههای عملیاتی و ارتقای ایمنی شبکههای توزیع و انتقال برق ایفا کنند. در نهایت، ترانس اتوماتیک رلهای به عنوان یک فناوری پیشرفته و موثر، نقش مهمی در تحقق شبکههای برق هوشمند و پایدار ایفا خواهد کرد که پاسخگوی نیازهای پیچیده و متنوع صنعت برق امروز و آینده خواهد بود.
