مقدمه‌ای بر ترانسفورماتورها

تفاوت ترانس قدرت و ترانس توزیع، ترانسفورماتورها از جمله تجهیزات حیاتی و اساسی در سیستم‌های توزیع و انتقال انرژی الکتریکی به شمار می‌روند. وظیفه اصلی آنها تبدیل ولتاژها با حفظ توان الکتریکی و انتقال انرژی در سطوح مختلف ولتاژ است. این دستگاه‌ها نقش کلیدی در کاهش تلفات، افزایش ایمنی، و بهبود کیفیت برق دارند و پایه‌ای‌ترین جزء شبکه‌های برق محسوب می‌شوند. ترانسفورماتورها انواع مختلفی دارند که متناسب با کاربردشان در بخش‌های مختلف شبکه برق مثل ترانسفورماتورهای قدرت، ترانسفورماتورهای توزیع و ترانسفورماتورهای اندازه‌گیری طراحی می‌شوند.



تعریف ترانس قدرت و ویژگی‌های کلیدی آن

ترانسفورماتورهای قدرت (Power Transformers) نوعی ترانسفورماتور هستند که به طور عمده در سیستم‌های انتقال انرژی الکتریکی در ولتاژهای بالا و سطح توان‌های بسیار بالا کاربرد دارند. این ترانس‌ها معمولاً در ایستگاه‌های برق بزرگ، پست‌های فشار قوی، و شبکه‌های اصلی انتقال برق استفاده می‌شوند. ویژگی‌های کلیدی ترانس قدرت عبارتند از:

– ظرفیت بالا: معمولاً چند ده مگاوات (MVA) تا چند صد مگاوات

– ولتاژ کاری بسیار بالا: عموماً بالاتر از 100 کیلوولت (kV)

– بازدهی بالا: بیش از 98% به علت طراحی دقیق و بهینه

– تلفات پایین: کاهش تلفات توان در سیستم انتقال

– قابلیت تحمل بارهای گذرا و شرایط پیچیده شبکه

– ساختار پیچیده و استفاده از مواد عایقی و هسته‌های با کیفیت عالی



تعریف ترانس توزیع و خصوصیات اصلی آن

ترانسفورماتورهای توزیع (Distribution Transformers) برای کاهش ولتاژ در مرحله آخر سیستم انتقال برق و توزیع انرژی به مصرف‌کنندگان نهایی، مانند منازل، ساختمان‌ها، و صنایع کوچک به کار می‌روند. آنها به گونه‌ای طراحی شده‌اند که در ولتاژهای پایین‌تر و توان‌های کمتر نسبت به ترانسفورماتورهای قدرت عمل کنند. ویژگی‌های اصلی ترانس توزیع عبارتند از:

– ظرفیت کمتر: معمولاً از چند کیلووات تا چند صد کیلوولت‌آمپر (kVA)

– ولتاژ کاری پایین‌تر: معمولاً تا 33 کیلوولت

– طراحی فشرده و سبک‌تر نسبت به ترانس قدرت

– بازده مناسبی که بسته به بار مصرف متغیر است

– مقاومت بیشتر در برابر تغییرات ناگهانی بار

– عموماً به صورت خشک یا روغنی، با عایق‌بندی استاندارد



تفاوت‌های اساسی در کاربرد ترانس قدرت و ترانس توزیع

بزرگ‌ترین تفاوت بین ترانسفورماتورهای قدرت و توزیع در کاربرد آنها است. ترانس قدرت عمدتاً در سیستم‌های انتقال و تبدیل ولتاژهای بسیار بالا بین ایستگاه‌های تولید و مراکز پخش انرژی کاربرد دارد، در حالی که ترانس توزیع نهایی‌ترین مرحله کاهش ولتاژ جهت رساندن برق به مصرف‌کننده می‌باشد. به بیان ساده‌تر:

– ترانسفورماتور قدرت به عنوان میان‌بر سیستم بین تولید و توزیع عمل می‌کند.

– ترانسفورماتور توزیع مستقیماً انرژی را به مصرف‌کننده تحویل می‌دهد.

– ترانس قدرت برای بارهای بزرگ و پایداری سیستم حیاتی است و ترانس توزیع به دلیل اتصال گسترده به مصرف‌کنندگان متعدد بارهای متغیر و کوچک را مدیریت می‌کند.



مقایسه میزان ظرفیت و توان ترانس قدرت و ترانس توزیع

ظرفیت یا توان نامی ترانسفورماتورها یکی از شاخص‌های مهم تمایز است. ترانسفورماتورهای قدرت عموماً ظرفیت‌های بالایی دارند که می‌تواند از چندین مگاوات تا چند صد مگاوات متغیر باشد، مثلاً 50 MVA، 100 MVA، یا حتی بیشتر. در مقابل، ترانسفورماتورهای توزیع ظرفیت‌های بسیار کمتری دارند که معمولاً در بازه‌های 5 kVA تا چند صد kVA قرار می‌گیرند و برای تأمین برق بارهای کوچک تا متوسط طراحی شده‌اند. این تفاوت در ظرفیت بازتاب‌دهنده ماهیت کاربرد و محل نصب آنها است.



تفاوت در ولتاژ ورودی و خروجی ترانس‌های قدرت و توزیع

ولتاژ کاری ترانس‌ها نیز تفاوت چشمگیری دارد. ترانسفورماتورهای قدرت معمولاً در رده ولتاژهای بالاتر از 100 کیلوولت کار می‌کنند و معمولاً ولتاژ ورودی آنها بسیار بالا و ولتاژ خروجی در همان محدوده ولتاژ توزیع اولیه است که گاهی بین 11 تا 33 کیلوولت است. در مقابل ترانس توزیع معمولاً ولتاژ ورودی آنها بین 11 تا 33 کیلوولت است و خروجی آنها ولتاژ پایین و قابل استفاده برای مصارف خانگی و تجاری یعنی 220 یا 400 ولت (در سیستم سه‌فاز) است. این اختلاف در ولتاژها در واقع بیانگر استفاده مرحله‌ای هر ترانس در سیستم کلی برق است.



ابعاد فیزیکی و ساختار بدنه ترانس قدرت در مقابل ترانس توزیع

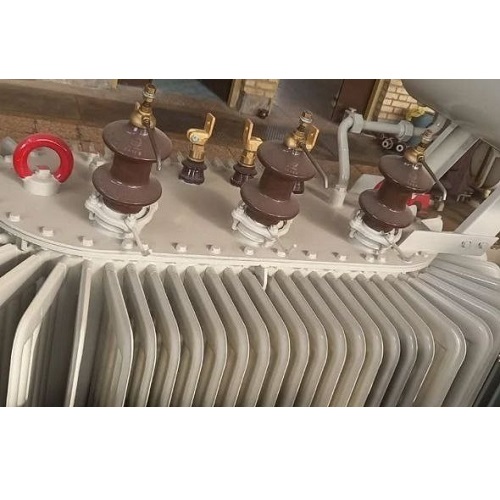

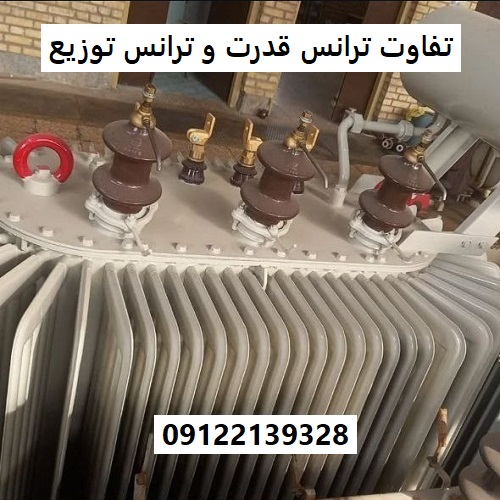

با توجه به ظرفیت و ولتاژ کاری، ابعاد فیزیکی ترانسفورماتورهای قدرت معمولاً بزرگ و سنگین‌تر از ترانس‌های توزیع هستند. ترانس قدرت معمولاً دارای هسته بزرگ‌تر، سیم‌پیچ‌های ضخیم‌تر، سیستم‌های عایق‌بندی پیشرفته‌تر و سیستم‌های خنک‌کننده کامل مانند روغن ترانسفورماتور و رادیاتور خنک‌کننده است. همچنین بدنه آنها ضخیم و مقاوم طراحی شده است تا بتواند شرایط سخت محیطی و فشارهای مکانیکی بالا را تحمل نماید. در مقابل، ترانس‌های توزیع معمولاً ساختار ساده‌تر، اندازه کوچک‌تر و سبک‌تری دارند و معمولا روی تیرهای برق نصب می‌شوند یا در محفظه‌های کوچک‌تر شهری قرار می‌گیرند.

بررسی افت انرژی و بازدهی در ترانس قدرت و ترانس توزیع

بازدهی ترانس‌ها به معنی نسبت توان خروجی به ورودی است که باید تا حد امکان نزدیک به 100% باشد. ترانسفورماتورهای قدرت به دلیل ظرفیت بالا و کیفیت ساخت بالا بازده بسیار بالایی (معمولاً بیش از 98%) دارند تا تلفات را در انتقال کاهش دهند. از طرفی تلفات در ترانس قدرت عمدتاً شامل تلفات هسته (از جمله هیسترزیس و جریان گردابی) و تلفات مس (تلفات حرارتی در سیم‌پیچ‌ها) می‌شود. ترانسفورماتورهای توزیع در بازدهی کمی پایین‌تر هستند، زیرا معمولاً در کاربردهای توزیع با بارهای ناپایدار و متغیر کار می‌کنند. همچنین افت انرژی در توزیع به معنای تلفات بیشتر نسبت به ترانس قدرت است، با این حال طراحی آنها بهینه شده است تا این تلفات را در حد قابل قبول نگه دارد.



مقایسه عایق بندی و مواد استفاده شده در دو نوع ترانسفورماتور

ترانسفورماتورهای قدرت به دلیل ولتاژهای بسیار بالا نیازمند سیستم‌های عایق‌بندی پیشرفته‌تر هستند. عایق‌های مورد استفاده شامل روغن‌های مخصوص، عایق‌های کاغذی گسترده و عایق‌های پلی‌مر مقاوم در برابر حرارت می‌باشند. ساختار هسته و سیم‌پیچ‌ها نیز باید به گونه‌ای باشد که تحت فشار الکتریکی و حرارتی شدید مقاومت کنند. در مقابل، ترانسفورماتورهای توزیع معمولاً دارای عایق‌بندی ساده‌تر هستند ولی همچنان استانداردهای حفاظتی لازم را رعایت می‌کنند. در برخی موارد از ترانس‌های خشک یا ترانس‌های هواخنک استفاده می‌شود که عایق‌بندی آنها شامل رزین اپوکسی است.



تفاوت در قابلیت تحمل بار و شرایط عملکرد

ترانسفورماتورهای قدرت باید بتوانند بارهای بسیار بالا و گذرا را تحمل کنند و در شرایط اضطراری و نوسانات شبکه عملکرد خود را حفظ نمایند. آنها دارای ظرفیت حرارتی بالا و حفاظت‌های پیچیده هستند تا از خرابی جلوگیری شود. همچنین شرایط محیطی سخت مثل دماهای بالا و ضربه‌های مکانیکی را تحمل می‌کنند. ترانسفورماتورهای توزیع اغلب با بارهای متغیر و گاه ناگهانی مواجه هستند ولی نسبت به ترانس‌های قدرت استقامت کمتری دارند و بیشتر برای بارهای پایدار و مصرف‌کنندگان کوچک طراحی شده‌اند.



نقش ترانس قدرت و ترانس توزیع در شبکه‌های برق

در شبکه‌های برق، ترانسفورماتورهای قدرت نقش کلیدی در انتقال انرژی از نیروگاه‌ها به شبکه‌های فرعی دارند. آنها به افزایش یا کاهش ولتاژ برای برقراری انتقال با تلفات کم کمک می‌کنند. ترانس‌فورماتورهای توزیع در جهت تأمین پایدار و ایمن برق به مصرف‌کنندگان نهایی عمل می‌کنند و از ولتاژهای بالا به ولتاژهای مصرفی پایین تبدیل می‌کنند. هر دو نوع ترانس نقش مکمل داشته و در ایجاد شبکه‌ای مطمئن و پایدار ضروری هستند.



مقایسه هزینه‌های خرید و نگهداری ترانس قدرت و ترانس توزیع

هزینه خرید و نصب ترانسفورماتور قدرت بالاتر از ترانس توزیع است، زیرا مواد اولیه با کیفیت، طراحی پیچیده‌تر، عایق‌بندی پیشرفته‌تر و تجهیزات حفاظتی بیشتری نیاز دارد. هزینه نگهداری ترانس قدرت نیز به دلیل حساسیت بالا و ضرورت حفظ عملکرد مداوم بیشتر است. برخلاف آن، ترانس توزیع ارزان‌تر بوده و نگهداری ساده‌تری دارد ولی به دلیل حجم بالای آنها در شبکه هزینه‌های کلان نگهداری را نیز باید مدنظر داشت.



جمع بندی

ترانسفورماتورهای قدرت و توزیع هر دو از اجزاء اصلی شبکه‌های انتقال و توزیع انرژی هستند ولی تفاوت‌های ساختاری، کاربردی، ظرفیتی و عملکردی عمده‌ای دارند. ترانسفورماتور قدرت برای اندازه‌ها و ولتاژهای بالا طراحی شده و نقش کلیدی در انتقال انرژی دارد در حالی که ترانسفورماتور توزیع کوچک‌تر، برای تبدیل ولتاژهای متوسط به پایین و توزیع مستقیم به مصرف‌کننده استفاده می‌شود. این تفاوت‌ها در انتخاب و طراحی ترانس‌ها بر اساس نیازهای شبکه و شرایط محیطی نقش اساسی دارند و در نهایت منجر به عملکرد بهینه و پایدار سیستم برق می‌شوند.
