مقدمه: نقش حیاتی ترانسفورماتور در اکوسیستم انرژی صنعتی

راهنمای جامع انتخاب ترانسفورماتور مناسب برای پروژه ‌های صنعتی،      در دنیای پیچیده و پرشتاب صنعت مدرن، برق تنها یک منبع انرژی نیست؛ بلکه شریان حیاتی تولید، اتوماسیون و بهره‌وری است. در قلب هر سیستم توزیع نیروی برق صنعتی، چه در یک کارخانه فولاد عظیم و چه در یک خط تولید نیمه‌رساناهای دقیق، دستگاهی قرار دارد که پل ارتباطی بین شبکه فشار قوی انتقال و نیازهای حساس فشار ضعیف یا متوسط مصرف‌کننده است: ترانسفورماتور. انتخاب صحیح ترانسفورماتور برای پروژه‌های صنعتی، فراتر از یک مهندسی ساده‌ی جایگزینی قطعه است؛ این انتخاب یک تصمیم استراتژیک، اقتصادی و فنی است که تأثیرات عمیقی بر پایداری تولید، هزینه‌های عملیاتی (OPEX)، راندمان انرژی، عمر مفید تجهیزات و حتی ایمنی پرسنل دارد.

اشتباه در انتخاب ترانسفورماتور می‌تواند پیامدهای فاجعه‌باری به همراه داشته باشد. از نوسانات ولتاژ که باعث خرابی ماشین‌آلات حساس می‌شود، گرفته تا اتلاف انرژی قابل توجه در طول عمر ۲۰ تا ۳۰ ساله دستگاه، و حتی خطرات ایمنی ناشی از حرارت بیش از حد یا نقص در عایقی. از سوی دیگر، انتخاب یک ترانسفورماتور بیش از حد بزرگ (Over-sizing) نه تنها هزینه سرمایه‌گذاری اولیه (CAPEX) را به طور بی‌دلیل افزایش می‌دهد، بلکه منجر به عملکرد در ناحیه بار بسیار پایین می‌شود که در آن بازدهی ترانسفورماتور به شدت کاهش می‌یابد و تلفات آهن (تلفات ثابت) نسبت به تلفات مس (تلفات متغیر) سهم غالب و ناکارآمدی را ایجاد می‌کند.

این راهنمای جامع با هدف ارائه یک چارچوب علمی، عملی و گام‌به‌گام برای مهندسان برق، مدیران پروژه، مشاوران تأسیسات و تصمیم‌گیرندگان صنعتی تدوین شده است. هدف نهایی، توانمندسازی شما برای اتخاذ تصمیمی آگاهانه است که تعادلی ایده‌آل میان عملکرد فنی، بهینه‌سازی هزینه و پایداری محیط زیست ایجاد کند.

فصل اول: شناخت عمیق ترانسفورماتور و اجزای تشکیل‌دهنده

پیش از ورود به محاسبات، درک ماهیت فیزیکی و الکتریکی ترانسفورماتور ضروری است. ترانسفورماتور یک دستگاه الکترومغناطیسی ساکن است که انرژی الکتریکی را از یک مدار به مدار دیگر با فرکانس ثابت منتقل می‌کند، در حالی که ولتاژ و جریان را تغییر می‌دهد. در پروژه‌های صنعتی، ترانسفورماتورهای توزیع و قدرت، نقش اصلی را ایفا می‌کنند.

۱. هسته مغناطیسی (Core)

هسته ترانسفورماتور از ورقه‌های نازک فولاد سیلیسیم (Silicon Steel) ساخته می‌شود که با روکش عایقی پوشانده شده‌اند تا جریان‌های گردابی (Eddy Currents) را به حداقل برسانند. انتخاب نوع فولاد سیلیسیم (مانند گرید M19 یا نانو کریستالین) تأثیر مستقیمی بر تلفات آهن دارد. در پروژه‌های صنعتی که ترانسفورماتور به صورت پیوسته و با بار تقریباً ثابت کار می‌کند، استفاده از هسته‌های با تلفات پایین (مانند ترانسفورماتورهای با راندمان بالا یا ERGO) توجیه اقتصادی بلندمدت دارد.

۲. سیم‌پیچ‌ها (Windings)

سیم‌پیچ‌ها معمولاً از مس یا آلومینیوم ساخته می‌شوند. مس رسانایی بالاتر، چگالی جریان بهتر و عمر طولانی‌تری دارد، اما گران‌تر است. آلومینیوم سبک‌تر و ارزان‌تر است اما نیاز به ابعاد بزرگ‌تر برای همان رسانایی دارد. در ترانسفورماتورهای صنعتی حساس به لرزش یا در نواحی با محدودیت وزن، آلومینیوم ممکن است گزینه مناسبی باشد، اما برای جریان‌های بالا و دمای کاری بالا، مس ترجیح داده می‌شود.

۳. عایق‌بندی و خنک‌کاری

نوع عایق و سیستم خنک‌کننده تعیین‌کننده کلاس دمایی و ظرفیت باردهی ترانسفورماتور است:

• روغن معدنی (Mineral Oil): رایج‌ترین نوع برای ترانسفورماتورهای قدرت بالا. نقش عایقی و خنک‌کنندگی دارد. نیاز به نگهداری دقیق (تست دما، گازهای محلول در روغن) دارد.
• روغن استری خنثی (Ester Oil): زیست‌تخریب‌پذیر، نقطه اشتعال بالاتر و عایقی بهتر. گزینه‌ای عالی برای محیط‌های حساس به آتش یا داخل ساختمان‌ها، هرچند هزینه اولیه بالاتری دارد.
• خشک (Dry Type): از رزین اپوکسی یا عایق‌های هوا استفاده می‌کنند. برای محیط‌های بسته، جایی که خطر آتش‌سوزی با روغن پذیرفته نیست (مانند مراکز داده، بیمارستان‌ها، برج‌های اداری) ایده‌آل هستند. نگهداری ساده‌تری دارند اما در ولتاژها و توان‌های بسیار بالا مقرون‌به‌صرفه نیستند.

فصل دوم: تحلیل بارهای صنعتی و تعیین پارامترهای طراحی

مهم‌ترین گام در انتخاب و خرید ترانسفورماتور، شناخت دقیق «بار» است. بار صنعتی هیچ‌گاه ثابت و سینوسی خالص نیست. ترکیبی از موتورها، درایوها، سیستم‌های جوشکاری، روشنایی و بارهای غیرخطی است.

۱. دسته‌بندی بارها

• بارهای خطی (Linear): مانند مشعل‌ها و روشنایی‌های LED قدیمی. ولتاژ و جریان رابطه مستقیم دارند.
• بارهای غیرخطی (Non-Linear): مانند درایوهای سرعت متغیر (VFD)، مبدل‌های AC/DC، دستگاه‌های جوش مقاومتی و سیستم‌های UPS. این بارها هارمونیک تولید می‌کنند.

۲. ضریب نیاز (Demand Factor) و ضریب همزمانی (Diversity Factor)

هرگز مجموع توان نامی تمام تجهیزات را به عنوان بار ترانسفورماتور در نظر نگیرید.

• ضریب همزمانی: احتمال اینکه تمام دستگاه‌ها همزمان در حداکثر توان کار نکنند. برای خطوط تولید اتوماتیک، این ضریب ممکن است ۰.۷ تا ۰.۸ باشد، اما برای روشنایی و تهویه ممکن است نزدیک به ۱ باشد.
• ضریب نیاز: نسبت حداکثر مصرف واقعی به حداکثر مصرف اسمی.

فرمول محاسبه توان ظاهری اولیه (S): Sinitial​=∑(Pload​×DF×SF) که در آن Pload​ توان فعال (kW) هر بار، $DF$ ضریب نیاز و $SF$ ضریب ایمنی (معمولاً ۱.۱ تا ۱.۲۵ برای رشد آینده) است.

۳. اثر هارمونیک‌ها و نیاز به ترانسفورماتورهای K-Rated

در صنایع مدرن، استفاده گسترده از الکترونیک قدرت باعث تولید هارمونیک‌های مرتبه سوم، پنجم و هفتم می‌شود. هارمونیک‌ها باعث:

• گرم شدن اضافی سیم‌پیچ‌ها (اثر پوستی Skin Effect).
• گرم شدن هسته و بدنه.
• رزونانس در خازن‌های جبران‌سازی توان راکتیو.

برای مقابله با این مشکل، باید از ترانسفورماتورهای با ریتینگ K (K-Factor) استفاده کرد. فاکتور K مقدار تلفات حرارتی اضافی ناشی از هارمونیک را نشان می‌دهد.

• K-1.25 تا K-2.0: برای بارهای تجاری با کمی بار غیرخطی.
• K-4 تا K-13: برای کارخانجات با درایوهای فراوان.
• K-15 تا K-20+: برای مراکز داده یا صنایع الکترونیک با بارهای بسیار غیرخطی. ترانسفورماتورهای K-Rated دارای سیم‌پیچ‌های عایق‌بندی شده اضافی، سطح مقطع بزرگ‌تر برای کاهش اثر پوستی و گاهی طراحی سیم‌پیچ‌های دوگانه (Dual Winding) یا دلتا-واای (Delta-Wye) با شیلد بین‌سیم‌پیچی (Interleaved Shield) برای مسدود کردن هارمونیک‌های صفرsequence هستند.

۴. جریان‌های راه‌اندازی (Inrush Current)

موتورهای القایی بزرگ هنگام راه‌اندازی جریانی معادل ۶ تا ۸ برابر جریان نامی خود می‌کشند. اگر تعداد زیادی موتور همزمان راه‌اندازی شوند، افت ولتاژ شدیدی در شبکه ایجاد می‌شود که می‌تواند به ترانسفورماتور و سایر بارهای حساس آسیب برساند. در این موارد، انتخاب ترانسفورماتوری با امپدانس (Z%) بالاتر توصیه می‌شود تا جریان اتصال کوتاه را محدود کرده و پایداری ولتاژ را حفظ کند، هرچند این کار باعث افزایش تلفات و افت ولتاژ در حالت عادی می‌شود. بنابراین، تعادل بین امپدانس و ظرفیت بسیار مهم است.

فصل سوم: محاسبات فنی و انتخاب ظرفیت مناسب

انتخاب ظرفیت ترانسفورماتور یک فرآیند تکرار شونده است که باید با در نظر گرفتن سناریوهای مختلف بار انجام شود.

۱. محاسبه توان فعال و راکتیو

ابتدا توان فعال ($P$) را بر حسب کیلووات (kW) محاسبه کنید. سپس با توجه به ضریب توان (Power Factor) هدف (مثلاً ۰.۹۵ یا ۰.۹۸)، توان راکتیو ($Q$) را محاسبه کنید: $Q=P\times \tan (\arccos (PF))$ سپس توان ظاهری ($S$) بر حسب کیلوولت‌آمپر (kVA) به دست می‌آید: S=P2+Q2​

۲. اصلاح برای تلفات و دمای محیط

ترانسفورماتورها در دمای مرجع استاندارد (معمولاً ۲۰ یا ۲۵ درجه سانتی‌گراد) ریت‌بندی می‌شوند. اگر دمای محیط بالاتر باشد، ظرفیت ترانسفورماتور باید کاهش یابد (Derating). همچنین، اگر ترانسفورماتور در ارتفاع بالای سطح دریا نصب شود، چگالی هوا کمتر شده و ظرفیت خنک‌کاری افت می‌کند. فرمول تقریبی کاهش ظرفیت: Scorrected​=Srated​×(1−k×ΔT) که $k$ ضریب کاهش بر حسب درجه و $\Delta T$ اختلاف دمای محیط با دمای مرجع است.

۳. در نظر گرفتن رشد آینده (Future Load Growth)

پروژه‌های صنعتی عمر طولانی دارند. آیا باید ترانسفورماتوری با ظرفیت دقیقاً برابر با بار فعلی انتخاب کرد یا با ظرفیت بیشتر برای ۵ تا ۱۰ سال آینده؟

• استراتژی فوری: خرید ترانسفورماتور با ظرفیت کمتر و افزودن ترانسفورماتور دوم در آینده (Scalability). این روش انعطاف‌پذیری بالایی دارد اما هزینه تجهیزات حفاظتی و فضای بیشتری نیاز دارد.
• استراتژی بلندمدت: خرید ترانسفورماتور با ظرفیت ۱.۵ تا ۲ برابر بار فعلی. این روش هزینه اولیه بالاتری دارد اما در بلندمدت از نیاز به نوسازی جلوگیری می‌کند. معمولاً پیشنهاد می‌شود ترانسفورماتور در حالت عادی بین ۶۰ تا ۸۰ درصد ظرفیت نامی باردهی شود تا فضای کافی برای رشد و خنک‌کاری بهتر وجود داشته باشد.

۴. ولتاژ ورودی و خروجی و آرایش سیم‌پیچ

• ولتاژ: باید با شبکه توزیع محلی و نیازهای مصرف‌کننده هماهنگ باشد.
• آرایش سیم‌پیچ (Connection Group):
  • Delta-Wye (Dy11): رایج‌ترین آرایش در شبکه‌های صنعتی. سمت دلتا (Delta) مسیر هارمونیک‌های مرتبه سوم را بسته و از ورود آن‌ها به شبکه فشار قوی جلوگیری می‌کند. سمت واای (Wye) با زمین‌خوری خنثی، ولتاژ فاز به زمین پایدار ایجاد می‌کند.
  • Wye-Wye (Yy): کمتر رایج، نیاز به سیم‌پیچ کمکی دلتا برای حذف هارمونیک‌های سوم دارد.
  • Delta-Delta: برای بارهای متعادل و جوشکاری صنعتی استفاده می‌شود. عدم وجود خنثی زمین‌خوری در سمت ثانویه، در صورت بروز خطا، ولتاژهای غیرعادی ایجاد می‌کند.

فصل چهارم: انواع ترانسفورماتورها و فناوری‌های نوین

انتخاب تکنولوژی ساخت تأثیر مستقیمی بر هزینه چرخه عمر (Life Cycle Cost) دارد.

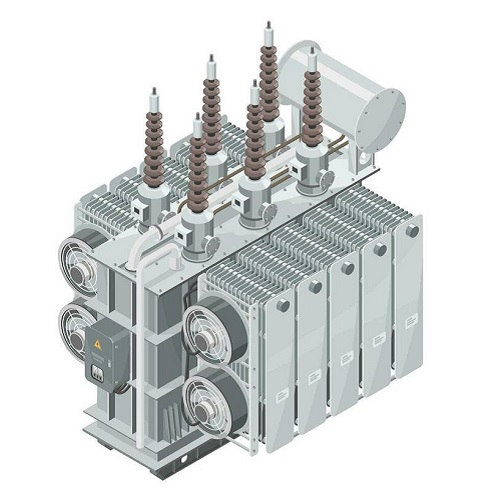

۱. ترانسفورماتورهای روغنی (Oil-Immersed)

• مزایا: ظرفیت بالا (تا چندین مگاوات)، هزینه اولیه پایین‌تر، عمر طولانی، قابلیت تعمیر در محل.
• معایب: خطر نشت روغن، نیاز به مخازن ذخیره، ایمنی آتش‌سوزی پایین‌تر نسبت به نوع خشک، نیاز به نگهداری شیمیایی روغن.
• کاربرد: پست‌های هوایی صنعتی، زیرزمینی، و کارخانه‌های با فضای باز.

۲. ترانسفورماتورهای خشک (Dry-Type)

• مزایا: ایمنی بالا (بدون خطر آتش‌سوزی گسترده)، عدم نیاز به نگهداری روغن، نصب در داخل ساختمان، مقاومت در برابر رطوبت و گرد و غبار (در مدل‌های IP بالا).
• معایب: هزینه اولیه بالاتر، حساسیت به دمای محیط، ظرفیت محدود (معمولاً تا ۲۵ مگاوات)، تولید صدای بیشتر در بارهای هارمونیک بالا.
• کاربرد: مراکز داده، کارخانجات داروسازی، صنایع غذایی، ساختمان‌های تجاری بلندمرتبه.

۳. ترانسفورماتورهای رزینی (Cast Resin)

زیرمجموعه‌ای از ترانسفورماتورهای خشک که سیم‌پیچ‌ها در رزین اپوکسی تحت خلأ ریخته‌گری می‌شوند.

• مزایا: عایقی فوق‌العاده، مقاومت مکانیکی بالا، ضد رطوبت و مواد شیمیایی، صدای کم.
• کاربرد: محیط‌های خورنده، مرطوب یا بسیار حساس به آلودگی.

۴. ترانسفورماتورهای هوشمند (Smart Transformers)

نسل جدید ترانسفورماتورها مجهز به سنسورهای IoT (اینترنت اشیاء) هستند که دمای سیم‌پیچ، دمای روغن، دمای هسته، جریان هارمونیک، و وضعیت گازهای محلول در روغن را به صورت بلادرنگ پایش می‌کنند. این داده‌ها به سیستم‌های مدیریت انرژی (EMS) ارسال شده و امکان نگهداری پیش‌بینانه (Predictive Maintenance) را فراهم می‌کنند. این فناوری برای پروژه‌های صنعتی بزرگ که توقف خط تولید هزینه‌های سنگینی دارد، بسیار ارزشمند است.

فصل پنجم: استانداردها، ایمنی و محیط زیست

۱. استانداردهای کلیدی

رعایت استانداردها الزامی است و گواهی انطباق (Conformity) را تضمین می‌کند:

• IEC 60076: سری استانداردهای بین‌المللی برای ترانسفورماتورهای قدرت.
• IEEE C57.12: استانداردهای آمریکایی که در بسیاری از پروژه‌های خاورمیانه نیز مرجع هستند.
• استانداردهای ملی ایران: مؤسسه استاندارد و تحقیقات صنعتی ایران (ISIRI) نیز استانداردهای ملی بر پایه IEC دارد.
• نقشه‌های الکتریکی: رعایت استانداردهای نقشه‌کشی برای سیم‌پیچ‌ها و اتصالات.

۲. ایمنی و حفاظت

• سیستم‌های حفاظتی: نصب رله‌های حفاظتی (رله differential، رله gas برای ترانس روغنی، رله حرارتی) برای تشخیص خطاهای داخلی و خارجی.
• اتصال زمین: بدنه ترانسفورماتور باید به سیستم اتصال زمین اصلی متصل باشد.
• فاصله ایمنی: رعایت فاصله‌های ایمنی از ساختمان‌ها و مواد قابل اشتعال، به ویژه برای ترانسفورماتورهای روغنی.

۳. ملاحظات زیست‌محیطی

• روغن‌های زیست‌تخریب‌پذیر: استفاده از روغن استری برای کاهش خطرات آلودگی خاک و آب در صورت نشت.
• بازیافت: ترانسفورماتورها دارای مقادیری مس، فولاد و روغن هستند که ارزش بازیافت بالایی دارند. انتخاب سازندگانی که برنامه بازیافت دارند، مسئولیت اجتماعی پروژه را افزایش می‌دهد.
• کاهش تلفات: انتخاب ترانسفورماتور با راندمان بالا مستقیماً به کاهش انتشار کربن (کاهش مصرف نیروگاه‌ها) کمک می‌کند.

فصل ششم: نصب، راه‌اندازی و نگهداری پیشگیرانه

انتخاب صحیح ترانسفورماتور بدون نگهداری مناسب، ناکارآمد است.

۱. نکات نصب

• فونداسیون: باید صاف، تراز و مقاوم در برابر لرزش باشد. برای ترانسفورماتورهای بزرگ، سیستم‌های لرزه‌گیر (Vibration Isolators) توصیه می‌شود.
• تهویه: ترانسفورماتورهای خشک و روغنی به گردش هوای کافی نیاز دارند. موانع هوا باید حذف شوند.
• تست‌های قبل از راه‌اندازی: تست عایقی (Megger)، تست نسبت تبدیل (TTR)، تست مقاومت حلقوی (DC Resistance) و تست دی‌الکتریک روغن (در صورت وجود).

۲. نگهداری پیشگیرانه (PM)

• بررسی‌های دوره‌ای: چک کردن دمای روغن و سیم‌پیچ، بررسی سطح روغن، بررسی نشتی، و تمیز کردن فین‌های خنک‌کننده.
• آنالیز روغن (DGA): برای ترانسفورماتورهای روغنی، آنالیز گازهای محلول در روغن (Dissolved Gas Analysis) هر ۶ تا ۱۲ ماه یکبار، می‌تواند نقص‌های داخلی مانند_arc_ یا گرمای بیش از حد را ماه‌ها قبل از خرابی قطعی تشخیص دهد.
• بست‌بندی و عایقی: بررسی سفت بودن اتصالات، ترمینال‌ها و عایق‌های ورودی کابل‌ها.

نتیجه‌گیری: رویکردی یکپارچه برای موفقیت پروژه

انتخاب ترانسفورماتور مناسب برای پروژه‌های صنعتی، یک فرآیند چندوجهی است که نیازمند هماهنگی بین مهندسان برق، مدیران خرید، مشاوران انرژی و مدیران عملیاتی است. هیچ پاسخ جادویی وجود ندارد؛ انتخاب نهایی بستگی به ترکیب منحصر‌به‌فردی از پارامترهای فنی (نوع بار، هارمونیک، دما)، اقتصادی (بودجه اولیه، هزینه برق، طول عمر) و محیطی (مکان نصب، حساسیت‌های زیست‌محیطی) دارد.

کلید موفقیت در سه اصل نهفته است:

1. تحلیل دقیق بار: با در نظر گرفتن هارمونیک‌ها، جریان‌های راه‌اندازی و سناریوهای رشد آینده.
2. نگاه بلندمدت به هزینه: با استفاده از تحلیل LCC و انتخاب راندمان بالا، نه فقط قیمت خرید پایین.
3. تکنولوژی و نگهداری: بهره‌گیری از ترانسفورماتورهای هوشمند و اجرای برنامه‌های نگهداری پیشگیرانه مبتنی بر داده.

با رعایت این اصول، پروژه‌های صنعتی نه تنها از تداوم تولید و پایداری شبکه اطمینان حاصل می‌کنند، بلکه با بهینه‌سازی مصرف انرژی، مزیت رقابتی پایدار در بازار کسب کرده و به توسعه پایدار و مسئولانه محیط زیست کمک می‌نمایند. ترانسفورماتور، تنها یک تبدیل‌کننده ولتاژ نیست؛ بلکه سرمایه‌گذاری استراتژیکی برای آینده‌ای امن، بهینه و کارآمد است.
