مقدمه

امکان سفارش طراحی ترانسفورماتور اختصاصی، در دنیای پیچیده و پویای مهندسی برق و انرژی، ترانسفورماتورها به عنوان ستون فقرات سیستم‌های انتقال و توزیع قدرت شناخته می‌شوند. اگرچه تولید انبوه ترانسفورماتورها با مشخصات استاندارد (مانند ولتاژهای رایج شبکه توزیع ۲۰ یا ۴۰۰ ولت و توان‌های رایج ۱۰۰ تا ۲۵۰۰ کیلوولت‌آمپر) بخش بزرگی از بازار را پوشش می‌دهد، اما همواره پروژه‌ها، صنایع و کاربردهای خاصی وجود دارند که نیازهای آن‌ها فراتر از استانداردهای عمومی است. در این موارد، «ترانسفورماتور اختصاصی» یا سفارشی‌شده (Custom-Built Transformer) نه تنها یک انتخاب لوکس، بلکه یک ضرورت فنی و اقتصادی محسوب می‌شود.

این مقاله با هدف بررسی عمیق فرآیند طراحی، مهندسی و سفارش ترانسفورماتورهای اختصاصی تدوین شده است. ما به بررسی انواع مختلف ترانسفورماتورهایی خواهیم پرداخت که معمولاً به صورت سفارشی طراحی می‌شوند، پارامترهای کلیدی طراحی، چالش‌های مهندسی در ساخت این تجهیزات و مزایای استفاده از ترانس‌های اختصاصی در صنایع پیشرفته مانند نفت، گاز، پتروشیمی، راه‌آهن، معدن و سیستم‌های الکترونیکی حساس را تشریح خواهیم کرد.

مفهوم ترانسفورماتور اختصاصی و چرا به آن نیاز داریم؟

ترانسفورماتور اختصاصی به ترانسفورماتوری گفته می‌شود که پارامترهای طراحی آن (مانند ولتاژ ورودی و خروجی، توان، فرکانس، نوع خنک‌کاری، ابعاد فیزیکی، نوع عایقی و ویژگی‌های حفاظتی) دقیقاً بر اساس نیازهای خاص یک مشتری یا یک پروژه صنعتی خاص مهندسی و ساخته می‌شود. برخلاف ترانس‌های استاندارد که با اقیانوس‌های تولید انبوه و هزینه‌های پایین عرضه می‌شوند، ترانس‌های اختصاصی با دقت بالا و بر اساس محاسبات مهندسی دقیق برای رفع یک مشکل خاص طراحی می‌شوند.

دلایل اصلی نیاز به طراحی اختصاصی عبارتند از:

۱. شرایط محیطی خاص: مانند مناطق بسیار سردسیر، بیابانی، مرطوب، یا مناطق با خطر انفجار (Ex-Zones).

۲. محدودیت‌های فضایی: وقتی فضای نصب بسیار محدود است و ترانس استاندارد در آن جا نمی‌شود.

۳. مشخصات الکتریکی غیراستاندارد: مانند نیاز به ولتاژهای خاص (مثلاً ۶۶ کیلوولت به ۶ کیلوولت به جای ۲۰ کیلوولت)، یا فرکانس‌های غیر ۵۰ هرتز (مانند ۶۰ هرتز یا فرکانس‌های پایین در صنایع خاص).

۴. نیاز به عملکرد ویژه: مانند توانایی تحمل ضربه‌های الکتریکی شدید، نویز بسیار کم، یا سرعت پاسخگویی بالا.

مراحل مهندسی و طراحی ترانسفورماتور اختصاصی

طراحی یک ترانسفورماتور اختصاصی فرآیندی چندمرحله‌ای است که نیاز به همکاری نزدیک بین تیم مهندسی سازنده و مشتری نهایی دارد. این فرآیند شامل مراحل زیر است:

۱. تعریف نیازمندی‌ها (Requirement Definition)

اولین و مهم‌ترین مرحله، دریافت دقیق مشخصات فنی از مشتری است. این مشخصات باید شامل ولتاژ نامی، توان (kVA/MVA)، درصد امپدانس، کلاس عایقی، نوع اتصال سیم‌پیچ‌ها (ستاره مثلث)، و شرایط محیطی باشد. همچنین باید در مورد محدودیت‌های ابعادی، وزن مجاز، و استانداردهای ایمنی (مانند IEC, IEEE, ANSI) توافق شود.

۲. انتخاب مواد و مواد اولیه

در طراحی اختصاصی، انتخاب مواد نقش حیاتی دارد. برای مثال:

• هسته مغناطیسی: استفاده از ورق‌های فولاد سیلیسی با گرید بالا (مانند Grain-Oriented Steel) برای کاهش تلفات هسته. در ترانس‌های با راندمان بسیار بالا، از فولادهای نانو کریستال استفاده می‌شود.
• سیم‌پیچ‌ها: انتخاب سیم مسی یا آلومینیومی با عایق‌بندی مناسب (مانند عایق‌های کلاس F یا H). در کاربردهای با دمای بالا، از سیم‌هایی با پوشش ایمیل یا پلی‌آمید استفاده می‌شود.
• عایق مایع: استفاده از روغن ترانسformator معمولی، روغن‌های زیست‌تخریب‌پذیر (Ester Oil) برای محیط‌های زیست‌محیطی حساس، یا گاز SF6 برای ترانس‌های خشک با ایزولاسیون گازی.

۳. مدل‌سازی و شبیه‌سازی

قبل از ساخت، مهندسان از نرم‌افزارهای المان محدود (FEA) برای شبیه‌سازی میدان مغناطیسی، توزیع دما، و تنش‌های مکانیکی در سیم‌پیچ‌ها استفاده می‌کنند. این مرحله اطمینان حاصل می‌کند که ترانس در شرایط بارگذاری کامل و شرایط خطا (مانند اتصال کوتاه) پایدار خواهد بود.

۴. ساخت و مونتاژ

پس از تایید طراحی، فرآیند ساخت آغاز می‌شود. این شامل برش ورق‌های هسته، پیچیدن سیم‌پیچ‌ها، خشک‌کردن عایق‌ها (Vacuum Drying)، و تزریق روغن یا گاز است. در ترانس‌های اختصاصی، کنترل کیفیت در هر مرحله بسیار سخت‌گیرانه‌تر از ترانس‌های استاندارد است.

۵. تست‌های تحویلی

ترانسفورماتورهای اختصاصی تحت تست‌های دقیق‌تری قرار می‌گیرند، از جمله تست دیاالکتریک، تست اتلاف توان، تست نسبت تبدیل، و تست امپدانس. همچنین تست‌های حرارتی (Thermal Runaway Test) برای اطمینان از عملکرد در دماهای بالا انجام می‌شود.

انواع ترانسفورماتورهای رایج در دسته‌بندی اختصاصی

اگرچه طیف وسیعی از ترانس‌ها قابل سفارش است، اما برخی از انواع آن‌ها بیشتر مورد نیاز صنایع خاص هستند و به صورت اختصاصی طراحی می‌شوند:

۱. ترانسفورماتورهای خشک (Dry-Type Transformers)

این ترانس‌ها از هوا یا عایق‌های جامد (مانند اپوکسی) به جای روغن برای خنک‌کاری و عایق‌بندی استفاده می‌کنند.

• کاربردها: ساختمان‌های بلندمرتبه، مراکز داده (Data Centers)، زیرزمین‌ها، و محیط‌های حساس به آتش.
• طراحی اختصاصی: در این ترانس‌ها، مهندسان باید نوع رزین اپوکسی، روش ریخته‌گری سیم‌پیچ‌ها (Cast Resin)، و سیستم‌های خنک‌کاری اجباری (Forced Air) را سفارشی کنند. همچنین، عایق‌بندی در برابر رطوبت و گرد و غبار در این ترانس‌ها بسیار حیاتی است.

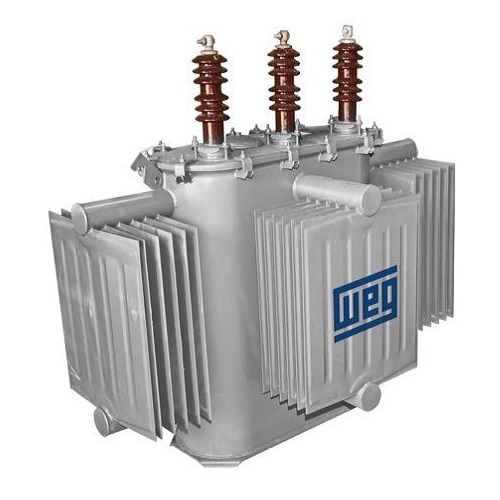

۲. ترانسفورماتورهای روغنی (Oil-Immersed Transformers)

این ترانس‌ها رایج‌ترین نوع در شبکه‌های انتقال و توزیع هستند.

• کاربردها: پست‌های برق، صنایع سنگین، و نیروگاه‌ها.
• طراحی اختصاصی: در این ترانس‌ها، نوع روغن (مینرال یا استر)، سیستم‌های خنک‌کاری (ONAN, ONAF, OFAF)، و نوع رادیاتورهای خنک‌کننده سفارشی می‌شود. برای محیط‌های بسیار سرد، سیستم‌های گرم‌کن داخلی و برای محیط‌های بسیار گرم، سیستم‌های خنک‌کننده آب‌پاش یا مبدل‌های حرارتی پیچیده‌تر طراحی می‌شود.

۳. ترانسفورماتورهای اتوترانس (Autotransformers)

همان‌طور که در بحث قبل اشاره شد، این ترانس‌ها سیم‌پیچ مشترک دارند.

• کاربردها: اتصال شبکه‌های با ولتاژ نزدیک به هم، شروع موتورهای بزرگ.
• طراحی اختصاصی: طراحی اتوترانس‌های اختصاصی معمولاً برای نسبت‌های تبدیل خاص یا جریان‌های نامی بسیار بالا انجام می‌شود. در این طراحی، تعادل بین کاهش هزینه و حفظ ایمنی الکتریکی (با توجه به اتصال مستقیم ورودی و خروجی) باید به دقت رعایت شود.

۴. ترانسفورماتورهای ایزوله (Isolated Transformers)

ترانس‌هایی با سیم‌پیچ‌های کاملاً مجزا برای حذف نویز و ایمنی.

• کاربردها: تجهیزات پزشکی، آزمایشگاه‌های دقیق، سیستم‌های کنترل صنعتی.
• طراحی اختصاصی: در این ترانس‌ها، عایق‌بندی بین سیم‌پیچ‌های اولیه و ثانویه بسیار ضخیم‌تر و قوی‌تر است. همچنین، شیلدینگ الکترواستاتیک (Electrostatic Shielding) برای جلوگیری از انتقال نویزهای مد مشترک (Common Mode Noise) اضافه می‌شود. طراحی این شیلدها و نحوه اتصال آن‌ها به زمین، بخش کلیدی طراحی اختصاصی است.

۵. ترانسفورماتورهای خاص صنعتی (Special Purpose Transformers)

این دسته شامل ترانس‌هایی است که برای کاربردهای بسیار خاص طراحی می‌شوند:

• ترانس‌های جوشکاری: برای صنایع جوش نقطه‌ای یا قوس الکتریکی. این ترانس‌ها باید توان بسیار بالا با ولتاژ بسیار پایین تولید کنند و قابلیت تحمل جریان‌های لحظه‌ای بسیار زیاد را داشته باشند. طراحی سیم‌پیچ‌های این ترانس‌ها باید مقاومت مکانیکی بالایی در برابر نیروهای الکترومغناطیسی شدید داشته باشد.
• ترانس‌های تانک‌دار (Rectifier Transformers): برای سیستم‌های یکسوسازی در صنایع آلومینیوم و پالایشگاه‌ها. این ترانس‌ها باید هارمونیک‌های تولید شده توسط یکسوسازها را تحمل کنند. طراحی سیم‌پیچ‌های چندفاز (مانند ۱۲ پالس یا ۲۴ پالس) برای حذف هارمونیک‌های خاصی انجام می‌شود.
• ترانس‌های راه‌آهن (Traction Transformers): برای سیستم‌های قطار و مترو. این ترانس‌ها باید در برابر لرزش‌های شدید، تغییرات سریع بار و شرایط جوی سخت مقاوم باشند.

چالش‌های فنی در طراحی ترانسفورماتورهای اختصاصی

طراحی ترانس‌های اختصاصی با چالش‌های متعددی همراه است که نیاز به تخصص بالا دارد:

۱. مدیریت حرارتی (Thermal Management)

یکی از بزرگترین چالش‌ها، مدیریت گرمای تولید شده در هسته و سیم‌پیچ‌ها است. در ترانس‌های با توان بالا یا در محیط‌های بسته، دفع حرارت دشوارتر است. مهندسان باید از روش‌های نوین خنک‌کاری، کانال‌های روغن‌رسانی بهینه، و مواد با رسانایی حرارتی بالا استفاده کنند. طراحی نادرست سیستم خنک‌کاری می‌تواند منجر به کاهش عمر عایق و شکست زودرس ترانس شود.

۲. مقاومت مکانیکی در برابر اتصال کوتاه

هنگام وقوع اتصال کوتاه، نیروهای الکترومغناطیسی بسیار شدیدی بین سیم‌پیچ‌ها ایجاد می‌شود که می‌تواند باعث تاب‌بردگی یا شکست سیم‌پیچ‌ها شود. در ترانس‌های اختصاصی، به ویژه آن‌هایی که با جریان‌های اتصال کوتاه بالا کار می‌کنند، طراحی سیستم‌های نگهدارنده (Support Structures) و عایق‌های مکانیکی بسیار حیاتی است.

۳. هماهنگی عایقی (Insulation Coordination)

در ولتاژهای بالا (مانند ۶۳ کیلوولت و بالاتر)، عایق‌بندی چالش‌برانگیز است. طراحی باید به گونه‌ای باشد که در برابر ضربات صاعقه، سوپریمپulses ناشی از کلیدزنی، و ولتاژهای فرکانس قدرت مقاومت کند. استفاده از شیلدهای گرادیان ولتاژ و بهینه‌سازی شکل میدان الکتریکی در نقاط بحرانی، از وظایف کلیدی مهندسان عایق است.

۴. تطابق با استانداردها و مقررات محلی

هر کشوری استانداردهای خاص خود را دارد. طراحی ترانس اختصاصی باید با استانداردهای ایمنی، محیط‌زیستی و الکتریکی کشور محل نصب همخوانی داشته باشد. برای مثال، در اروپا، استانداردهای CE و EN حاکم هستند، در حالی که در آمریکا استانداردهای UL و IEEE کاربرد دارند. رعایت این استانداردها ممکن است نیاز به تغییر در مواد اولیه یا روش‌های ساخت داشته باشد.

مزایای استفاده از ترانسفورماتور اختصاصی

با وجود هزینه بالاتر و زمان تحویل طولانی‌تر، ترانس‌های اختصاصی مزایای قابل توجهی دارند:

۱. بهینه‌سازی عملکرد: ترانس دقیقاً برای شرایط کاری طراحی می‌شود، بنابراین راندمان بهینه است و تلفات انرژی به حداقل می‌رسد.

۲. افزایش عمر مفید: با در نظر گرفتن شرایط محیطی و بارهای واقعی، استرس‌های مکانیکی و حرارتی به درستی مدیریت می‌شوند که منجر به افزایش عمر ترانس می‌شود.

۳. حل مشکلات خاص: ترانس‌های استاندارد نمی‌توانند مشکلات خاصی مانند نویز شدید، نوسانات ولتاژ خاص، یا محدودیت‌های فضایی را حل کنند. ترانس اختصاصی راه‌حل نهایی برای این مشکلات است.

۴. کاهش هزینه‌های نگهداری: با طراحی صحیح، احتمال خرابی و نیاز به تعمیرات دوره‌ای کاهش می‌یابد.

نتیجه‌گیری

سفارش طراحی ترانسفورماتور اختصاصی، فرآیندی پیچیده اما ارزشمند است که نیازمند همکاری نزدیک بین متخصصان مهندسی برق، مواد و مکانیک است. این فرآیند به صنایع اجازه می‌دهد تا سیستم‌های الکتریکی بهینه‌تر، ایمن‌تر و کارآمدتری داشته باشند. از ترانس‌های خشک برای ساختمان‌های هوشمند گرفته تا ترانس‌های روغنی غول‌پیکر برای نیروگاه‌ها، و ترانس‌های ایزوله برای تجهیزات پزشکی، هر کدام نیازمند مهندسی دقیق و سفارشی‌سازی هستند.

در دنیایی که تقاضا برای انرژی پاک‌تر، پایدارتر و با کیفیت‌تر در حال افزایش است، نقش ترانسفورماتورهای اختصاصی در بهینه‌سازی سیستم‌های قدرت بیش از پیش نمایان می‌شود. سرمایه‌گذاری در طراحی و ساخت ترانس‌های اختصاصی، اگرچه در کوتاه‌مدت هزینه بیشتری دارد، اما در بلندمدت با کاهش تلفات انرژی، افزایش قابلیت اطمینان و کاهش هزینه‌های تعمیر و نگهداری، بازگشت سرمایه چشمگیری خواهد داشت. بنابراین، برای هر پروژه صنعتی حساس، مشاوره با کارخانه‌های سازنده معتبر و درخواست طراحی اختصاصی، هوشمندانه‌ترین تصمیم مهندسی است.
