مقدمه

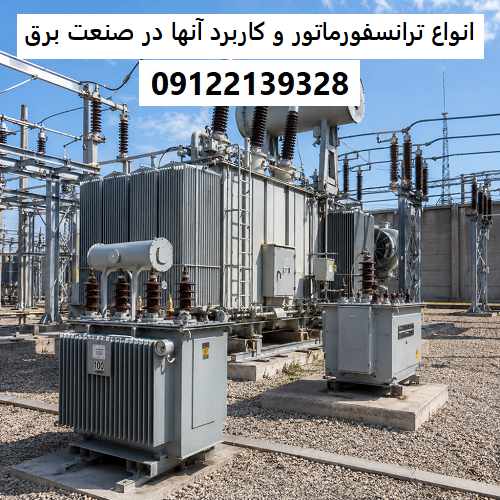

انواع ترانسفورماتور و کاربرد آنها‌ در صنعت برق،      ترانسفورماتور یکی از حیاتی‌ترین تجهیزات در صنعت برق است که وظیفهٔ تبدیل سطح ولتاژ و جریان متناوب را بدون تغییر فرکانس بر عهده دارد. از نیروگاه‌های تولید انرژی تا پریز برق منازل، عبور توان الکتریکی بدون حضور ترانسفورماتورها عملاً غیرممکن است. انتخاب صحیح نوع ترانسفورماتور باتوجه‌به کاربرد، سطح ولتاژ، شرایط محیطی و الزامات ایمنی، تأثیر مستقیمی بر راندمان، طول عمر و پایداری شبکه برق دارد. در این مطلب، انواع ترانسفورماتور را به‌همراه کاربردشان در بخش‌های گوناگون صنعت برق بررسی می‌کنیم.

ترانسفورماتور چیست و چرا اهمیت دارد؟

ترانسفورماتور یک ماشین الکتریکی ایستا است که بر اساس اصل القای الکترومغناطیسی کار می‌کند. این دستگاه از دو یا چند سیم‌پیچ (سیم‌پیچ اولیه و ثانویه) تشکیل شده که روی یک هستهٔ مغناطیسی مشترک قرار دارند. با اعمال ولتاژ متناوب به سیم‌پیچ اولیه، میدان مغناطیسی متغیری در هسته ایجاد می‌شود که به‌نوبهٔ خود در سیم‌پیچ ثانویه ولتاژ القا می‌کند. نسبت تعداد دور سیم‌پیچ‌ها تعیین می‌کند که ولتاژ افزایش یابد (ترانسفورماتور افزاینده) یا کاهش یابد (ترانسفورماتور کاهنده).

اهمیت ترانسفورماتور در صنعت برق از این واقعیت ناشی می‌شود که انتقال توان الکتریکی در فواصل طولانی صرفاً با ولتاژ بالا مقرون‌به‌صرفه و با تلفات کم امکان‌پذیر است. ترانسفورماتورها این امکان را فراهم می‌کنند که ولتاژ تولیدی نیروگاه‌ها را به سطوح فوق توزیع و انتقال برسانند و سپس در نزدیکی مصرف‌کننده آن را به ولتاژ ایمن و قابل استفاده کاهش دهند. بدون ترانسفورماتور، ساختار شبکه‌های به‌هم‌پیوستهٔ برق مدرن فرو می‌ریزد.

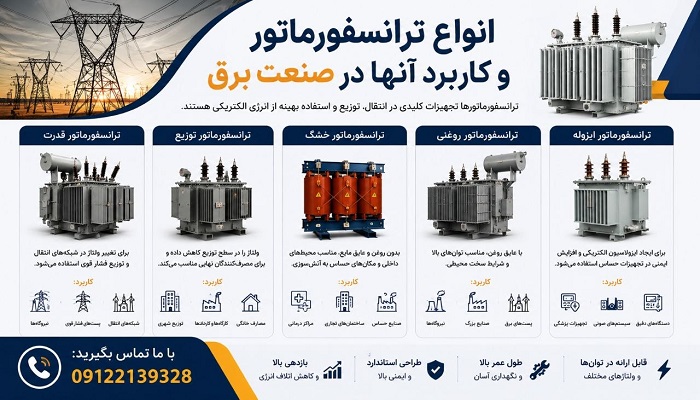

طبقه‌بندی کلی ترانسفورماتورها در صنعت برق

ترانسفورماتورها را می‌توان از جنبه‌های مختلفی دسته‌بندی کرد که هر معیار، کاربرد و ساختار خاصی را نمایندگی می‌کند. رایج‌ترین این طبقه‌بندی‌ها عبارت‌اند از:

• بر اساس سطح ولتاژ و قدرت نامی: ترانسفورماتور قدرت، ترانسفورماتور توزیع، ترانسفورماتور اندازه‌گیری
• بر اساس نوع هسته و ساختار سیم‌پیچی: هسته‌ای (Core Type)، زرهی (Shell Type)، توروئیدی
• بر اساس نوع عایق و سیستم خنک‌کننده‌گی: روغنی (Oil-immersed)، خشک (Dry-type)، گازی (SF6)
• بر اساس تعداد فاز: تک فاز، سه فاز
• بر اساس نسبت تبدیل: افزاینده، کاهنده
• بر اساس کاربرد خاص: اتوترانسفورماتور، ترانس ایزوله، ترانس یکسوکننده، ترانس کوره، ترانس ولتاژ متوسط و غیره

در ادامه هر یک از این انواع را با جزئیات کامل و کاربردهایشان در صنعت برق بررسی می‌کنیم.

انواع اصلی ترانسفورماتور بر اساس سطح ولتاژ و قدرت

۱. ترانسفورماتور قدرت (Power Transformer)

ترانسفورماتور قدرت برای انتقال بلوک‌های بزرگ توان در سطوح ولتاژ بالا (معمولاً ۶۳ کیلوولت، ۱۳۲ کیلوولت، ۲۳۰ کیلوولت، ۴۰۰ کیلوولت و بالاتر) طراحی شده است. این ترانس‌ها در نیروگاه‌ها و پست‌های انتقال فوق‌توزیع نصب می‌شوند و وظیفهٔ اتصال ژنراتورها به شبکه یا اتصال بخش‌های مختلف شبکه سراسری را بر عهده دارند. ظرفیت آن‌ها از چند ده مگاولت‌آمپر شروع می‌شود و ممکن است به بیش از ۱۰۰۰ مگاولت‌آمپر نیز برسد.

کاربردها در صنعت برق:

• نصب در خروجی نیروگاه‌ها (Generator Transformer) برای افزایش ولتاژ تولیدی ژنراتور به سطح انتقال
• ایجاد ارتباط میان شبکه‌های انتقال با سطوح ولتاژ متفاوت (Interbus Transformer)
• استفاده در پست‌های بزرگ صنایع انرژی‌بَر مانند فولاد و آلومینیوم

ترانسفورماتورهای قدرت معمولاً از نوع روغنی با سیستم‌های خنک‌کننده پیشرفته (OFAF, OFWF) ساخته می‌شوند تا حرارت ناشی از تلفات هسته و سیم‌پیچی در توان‌های بالا به‌خوبی دفع شود. به‌دلیل اهمیت فوق‌العاده آن‌ها، تجهیزات حفاظتی متعددی از جمله رله بوخهلتس، رله دیفرانسیل و سیستم‌های پایش آنلاین برایشان در نظر گرفته می‌شود.

۲. ترانسفورماتور توزیع (Distribution Transformer)

ترانسفورماتور توزیع آخرین حلقه از زنجیرهٔ انتقال توان الکتریکی است که ولتاژ متوسط (معمولاً ۲۰ کیلوولت یا ۳۳ کیلوولت) را به ولتاژ فشار ضعیف (۴۰۰/۲۳۱ ولت) برای مصارف خانگی، تجاری و صنعتی کاهش می‌دهد. این ترانس‌ها توانی از ۲۵ کیلوولت‌آمپر تا حدود ۵۰۰۰ کیلوولت‌آمپر دارند و در تیرهای برق، کیوسک‌های توزیع و پست‌های زمینی دیده می‌شوند.

کاربردها در صنعت برق:

• تأمین برق مناطق مسکونی، ادارات و مجتمع‌های تجاری
• تغذیه موتورها و ماشین‌آلات در کارگاه‌های کوچک و کارخانه‌های سبک
• نصب در پست‌های هوایی و زمینی شبکه توزیع شهری و روستایی

ترانسفورماتورهای توزیع نسبت به ترانس‌های قدرت کوچک‌تر بوده و عموماً به‌طور دائم در مدار قرار دارند. طراحی آن‌ها به‌گونه‌ای است که تلفات بی‌باری (تلفات هسته) بسیار پایین باشد زیرا در طول شبانه‌روز حتی اگر توان کمی از آن‌ها کشیده شود، همچنان به شبکه متصل هستند. به همین دلیل در سال‌های اخیر استفاده از ترانسفورماتورهای توزیع با هسته آمورف (Amorphous Metal) که تلفات بی‌باری فوق‌العاده کمی دارند، در سطح گسترده رواج یافته است.

۳. ترانسفورماتورهای اندازه‌گیری (Instrument Transformer)

این دسته شامل ترانسفورماتور جریان (Current Transformer – CT) و ترانسفورماتور ولتاژ (Potential Transformer – PT) می‌شود. وظیفهٔ اصلی آن‌ها کاهش جریان یا ولتاژ شبکه به مقادیر استاندارد و کم‌خطر (مثل ۵ آمپر یا ۱۱۰ ولت) برای تغذیهٔ تجهیزات اندازه‌گیری و رله‌های حفاظتی است. ترانسفورماتورهای اندازه‌گیری دقت بالایی دارند و در کلاس‌های دقت مختلف مثل 0.2، 0.5، 5P و 10P ساخته می‌شوند.

کاربردها در صنعت برق:

• اندازه‌گیری جریان و ولتاژ خطوط انتقال و توزیع در تابلوهای برق
• تأمین سیگنال جریان و ولتاژ برای رله‌های حفاظتی (اضافه جریان، دیستانس، دیفرانسیل)
• ایزوله کردن گالوانیکی مدارات حفاظتی و اندازه‌گیری از ولتاژ بالا
• کاربرد در کنتورهای هوشمند و سیستم‌های مدیریت انرژی

ترانسفورماتورهای جریان به صورت سری با خط قرار می‌گیرند و ترانسفورماتورهای ولتاژ به صورت موازی. امنیت و دقت عملکرد آن‌ها ضامن سلامت تجهیزات و صحت اندازه‌گیری انرژی الکتریکی در سطح شبکه است.

انواع ترانسفورماتور بر اساس نوع عایق و خنک‌کننده‌گی

۴. ترانسفورماتور روغنی (Oil-immersed Transformer)

در این نوع، هسته و سیم‌پیچ‌ها درون مخزنی از روغن معدنی مخصوص (و امروزه روغن‌های استری طبیعی یا سیلیکونی) غوطه‌ور هستند. روغن هم وظیفهٔ عایق‌کاری الکتریکی و هم انتقال حرارت به محیط بیرون را از طریق رادیاتورها یا سیستم‌های خنک‌کنندهٔ ثانویه بر عهده دارد. ترانسفورماتورهای روغنی برای طیف وسیعی از توان‌ها، از ترانسفورماتورهای توزیع تا قدرت‌های بسیار بالا، به کار می‌روند.

کاربردها در صنعت برق:

• پست‌های انتقال و فوق توزیع در فضای باز یا سالن‌های صنعتی
• ترانسفورماتورهای قدرت نیروگاهی و ترانس‌های افزایندهٔ ژنراتور
• صنایع نفت، گاز و پتروشیمی با رعایت استانداردهای ایمنی ضد حریق

مزیت اصلی این ترانس‌ها ظرفیت حرارتی بالا، قابلیت اضافه بار مناسب و طول عمر طولانی در صورت نگهداری صحیح است. در مقابل، نیاز به پایش دائم کیفیت روغن، خطر آتش‌سوزی در صورت نشت روغن و محدودیت‌های زیست‌محیطی از معایب آن‌ها به شمار می‌رود.

۵. ترانسفورماتور خشک (Dry-type Transformer)

ترانسفورماتورهای خشک به‌جای روغن از عایق‌های جامد (رزین اپوکسی یا هوای فشرده) برای عایق‌کاری و خنک‌سازی استفاده می‌کنند. این ترانس‌ها به دلیل حذف روغن، خطر آتش‌سوزی ندارند و در نتیجه برای فضاهای بسته و حساس بسیار مناسب هستند. دو فناوری رایج در این دسته، ترانسفورماتورهای رزین ریخته‌گری شده (Cast Resin) و ترانسفورماتورهای VPI (Vacuum Pressure Impregnated) می‌باشد.

کاربردها در صنعت برق:

• بیمارستان‌ها، مراکز خرید، هتل‌ها و ساختمان‌های بلندمرتبه
• تونل‌ها، مترو، فرودگاه‌ها و ایستگاه‌های راه‌آهن
• نیروگاه‌های بادی و خورشیدی درون توربین یا اینورتر
• صنایع غذایی و دارویی که الزامات بهداشتی شدیدی دارند

ترانسفورماتورهای خشک مقاومت خوبی در برابر رطوبت و آلودگی دارند و نگهداری کم‌تری نیاز دارند، اما معمولاً در ظرفیت‌های بالا گران‌تر از نوع روغنی تمام می‌شوند و اتلاف گرمایی آن‌ها بیشتر است.

۶. ترانسفورماتور با گاز SF6 (Gas Insulated Transformer)

در این ترانس‌ها از گاز هگزا فلوراید گوگرد به جای روغن استفاده می‌شود. عایق و خنک‌کننده بودن این گاز امکان ساخت ترانسفورماتورهایی بدون خطر آتش‌سوزی و با ابعاد کوچک‌تر را فراهم می‌کند. کاربرد آنها بیشتر در پست‌های GIS (Gas Insulated Substation) و مکان‌هایی است که فضا بسیار محدود است.

انواع ترانسفورماتور بر اساس ساختار هسته و سیم‌پیچ

۷. ترانسفورماتور هسته‌ای (Core Type)

در این طراحی، سیم‌پیچ‌ها قسمت اعظم هسته را احاطه می‌کنند و هسته به شکل مربع یا مستطیل، دارای دو ستون عمودی و دو یوغ افقی است. ساختار هسته‌ای به دلیل سادگی ساخت و خنک‌کاری مناسب، در اکثر ترانسفورماتورهای قدرت و توزیع به کار می‌رود.

۸. ترانسفورماتور زرهی (Shell Type)

در این نوع هسته، سیم‌پیچ‌ها درون شیارهای هستهٔ چند ستونه قرار می‌گیرند و هسته مانند زرهی اطراف سیم‌پیچی را فرا می‌گیرد. ترانس‌های زرهی مقاومت مکانیکی بالاتری در برابر نیروهای اتصال کوتاه دارند و شار نشتی کمتری تولید می‌کنند، اما ساخت آن‌ها پیچیده‌تر است و بیشتر در ترانسفورماتورهای توزیع و ترانسفورماتورهای یکسوکننده کاربرد دارد.

۹. ترانسفورماتور توروئیدی (Toroidal)

هستهٔ این ترانسفورماتور حلقوی است و سیم‌پیچی به صورت یکنواخت دورتادور آن پیچیده می‌شود. نشتی میدان مغناطیسی در آن بسیار کم است، تلفات آهنی پایینی دارد و صدای کمتری تولید می‌کند. ترانس‌های توروئیدی بیشتر در تجهیزات الکترونیکی، منابع تغذیه، ابزار دقیق و تقویت‌کننده‌های صوتی استفاده می‌شوند.

انواع ترانسفورماتور بر اساس نسبت تبدیل و تعداد فاز

• ترانسفورماتور افزاینده (Step-up): ولتاژ را از سطح پایین به بالا می‌برد؛ کاربرد در خروجی نیروگاه‌ها.
• ترانسفورماتور کاهنده (Step-down): ولتاژ را از سطح بالا به پایین می‌آورد؛ کاربرد در پست‌های توزیع و تابلوهای برق.
• ترانسفورماتور یک به یک (1:1): نسبت تبدیل برابر یک است و صرفاً برای ایزوله کردن به کار می‌رود (ترانس ایزوله).
• تک‌فاز: برای مصارف خانگی و روشنایی، اغلب در تیرهای توزیع و شبکه‌های روستایی.
• سه‌فاز: استاندارد اصلی در تولید، انتقال و توزیع انرژی الکتریکی که با سه هسته یا بانک سه عدد ترانس تک‌فاز ساخته می‌شود. کاهش تلفات و توازن بار از مزایای آن است.

انواع ترانسفورماتور و کاربرد آنها‌ در صنعت برق

۱۰. اتوترانسفورماتور (Autotransformer)

در اتوترانسفورماتور، سیم‌پیچ اولیه و ثانویه به‌صورت الکتریکی از یکدیگر جدا نیستند و بخشی از سیم‌پیچ میان آن‌ها مشترک است. این ساختار باعث می‌شود که برای نسبت تبدیل‌های نزدیک به یک، ابعاد، وزن و هزینه به شدت کاهش یابد. اتوترانسفورماتورها انتقال توان به دو صورت گالوانیکی (از طریق سیم مشترک) و الکترومغناطیسی انجام می‌دهند.

کاربردها در صنعت برق:

• راه‌اندازی موتورهای القایی بزرگ با ولتاژ کاهش‌یافته (اتوترانس استارتر)
• اتصال شبکه‌های انتقال با سطوح ولتاژ نزدیک به هم (مثلاً ۲۳۰kV به ۴۰۰kV)
• تأمین ولتاژ متغیر در آزمایشگاه‌های فشار قوی (واریاک)
• استفاده در سیستم‌های کشش الکتریکی راه‌آهن

محدودیت اصلی اتوترانسفورماتور عدم ایزوله بودن بین اولیه و ثانویه و در نتیجه نیاز به ملاحظات حفاظتی دقیق است.

۱۱. ترانسفورماتور ایزوله (Isolation Transformer)

این ترانسفورماتور با نسبت تبدیل ۱:۱ (یا نزدیک به آن) طراحی می‌شود و هدف اصلی آن جدا کردن دو بخش مدار از نظر گالوانیکی است. سیم‌پیچ اولیه و ثانویه کاملاً از هم ایزوله هستند و تنها از طریق میدان مغناطیسی انرژی مبادله می‌کنند.

کاربردها در صنعت برق:

• حفاظت از افراد و تجهیزات در برابر برق‌گرفتگی در بیمارستان‌ها و آزمایشگاه‌ها
• کاهش نویز و هارمونیک‌های شبکه در تجهیزات حساس الکترونیکی و مخابراتی
• کاربرد در اینورترها و منابع تغذیه سوئیچینگ برای جلوگیری از انتقال نویزهای مد مشترک
• ایزوله کردن بخش‌های مختلف تابلوهای برق صنعتی

۱۲. ترانسفورماتور یکسوکننده (Rectifier Transformer)

این ترانس‌ها ولتاژ AC را برای تغذیهٔ یکسوکننده‌های قدرت تأمین می‌کنند. طراحی ویژهٔ آن‌ها شامل تحمل هارمونیک‌های بالا و جریان‌های DC تزریقی به سیم‌پیچ است. در صنایعی مانند تولید آلومینیوم، مس الکترولیتی، آبکاری و همچنین راه‌آهن‌های DC از این ترانسفورماتورها استفاده می‌شود.

۱۳. ترانسفورماتور کوره (Furnace Transformer)

برای تأمین جریان‌های بسیار بالا (چندهزار آمپر) در کوره‌های قوس الکتریکی فولادسازی و کوره‌های القایی طراحی شده‌اند. این ترانس‌ها باید بتوانند شوک‌های الکتریکی ناشی از قوس را تحمل کنند و معمولاً دارای سیستم خنک‌کاری قوی و عایق‌بندی مقاوم در برابر حرارت هستند.

۱۴. ترانسفورماتور زمین (Earthing/Grounding Transformer)

در شبکه‌های توزیع که اتصال زمین مناسبی ندارند (مثلاً شبکه‌های مثلث)، از ترانس زمین برای ایجاد نقطهٔ صفر مصنوعی استفاده می‌شود. این ترانسفورماتور مسیر برگشت جریان‌های اتصال کوتاه تک فاز را فراهم می‌کند و امکان عملکرد رله‌های خطا را میسر می‌سازد.

۱۵. ترانسفورماتور تطبیق امپدانس (Impedance Matching Transformer)

بیشتر در فرکانس‌های بالا و مخابرات استفاده می‌شود، اما در سیستم‌های PLC (حامل خط قدرت) و ابزار دقیق نیز برای تطبیق امپدانس بین تجهیزات به کار می‌رود.

کاربرد ترانسفورماتور در بخش‌های گوناگون صنعت برق

نیروگاه‌های تولید برق

در هر نیروگاه، ترانسفورماتور افزایندهٔ واحد (Unit Transformer) خروجی ژنراتور (معمولاً ۱۱ الی ۳۳ کیلوولت) را به سطح ولتاژ انتقال (مثلاً ۴۰۰ کیلوولت) افزایش می‌دهد. همچنین ترانسفورماتورهای داخلی (Station Service Transformer) برای تأمین برق مصرفی تجهیزات جانبی نیروگاه‌ها به کار می‌روند.

شبکه انتقال و فوق توزیع

در پست‌های انتقال، از ترانسفورماتورهای قدرت بزرگ (غالباً روغنی) برای اتصال خطوط با ولتاژهای متفاوت یا تنظیم ولتاژ (با تپ‌چنجرهای زیر بار) استفاده می‌شود. اتوترانسفورماتورها نقش زیادی در اتصال شبکه ۴۰۰ کیلوولت به ۲۳۰ کیلوولت ایفا می‌کنند.

شبکه توزیع برق شهری و روستایی

ترانسفورماتورهای توزیع (روغنی یا خشک) ولتاژ ۲۰ کیلوولت را به ۴۰۰ ولت کاهش می‌دهند. در مناطق روستایی با تراکم بار کم، ترانسفورماتورهای تک‌فاز نصب شده روی تیرهای بتنی یا چوبی رایج‌اند.

صنایع بزرگ (فولاد، سیمان، پتروشیمی)

این صنایع نیازمند توان‌های عظیم و کیفیت توان ویژه‌ای هستند. ترانسفورماتورهای کوره، یکسوکننده و قدرت اختصاصی در این واحدها به کار گرفته می‌شود. ایزوله بودن یا امکان تنظیم ولتاژ با تپ‌چنجرهای زیر بار برای یکپارچگی فرایند حیاتی است.

حمل‌ونقل ریلی برقی

قطارهای برقی و مترو به شبکه فشار متوسط متصل هستند. ترانسفورماتورهای خشک یا روغنی مخصوص درون تونل‌ها و ایستگاه‌ها نصب می‌شوند تا برق AC را به AC اصلاح‌شده یا DC برای ترن‌ها تبدیل کنند. همچنین اتوترانسفورماتورها در برخی سیستم‌های کشش برای کاهش تلفات به کار می‌روند.

انرژی‌های تجدیدپذیر

در مزارع بادی و خورشیدی، ترانسفورماتورهای افزاینده، توان تولیدی پنل‌ها یا توربین‌ها (که معمولاً در سطح ولتاژ ۶۹۰ ولت تا ۳۳ کیلوولت است) را به ولتاژ شبکه (مثلاً ۳۳ کیلوولت یا ۶۳ کیلوولت) افزایش می‌دهند. در توربین‌های بادی دریایی، ترانسفورماتورهای خشک مقاوم در برابر نمک و رطوبت در ناسل نصب می‌شوند.

ساختمان‌های هوشمند و مراکز حساس

در این مکان‌ها، ترانسفورماتورهای خشک (کست رزین) با تلفات کم و ایمنی بالا استفاده می‌شوند. این ترانس‌ها برق را به ولتاژ ۴۰۰ ولت کاهش داده و تابلوهای توزیع را تغذیه می‌کنند. همچنین ترانسفورماتورهای ایزوله در مدارهای حیاتی (اتاق عمل، دیتاسنترها) برای حذف نویز و افزایش ایمنی به کار می‌روند.

نکات مهم در انتخاب ترانسفورماتور برای صنعت برق

انتخاب و خرید ترانسفورماتور مناسب نیازمند بررسی دقیق پارامترهای فنی، اقتصادی و محیطی است:

• توان نامی (kVA یا MVA): بر اساس حداکثر بار مصرفی و ضریب همزمانی
• سطح ولتاژ اولیه و ثانویه: متناسب با شبکه بالادست و تجهیزات پایین‌دست
• گروه برداری (Vector Group): مثلاً Dyn11 برای شبکه‌های توزیع فشار ضعیف
• نوع خنک‌کننده‌گی: AN (هوای طبیعی)، AF (فن‌دار)، ONAN، ONAF، OFAF و غیره
• تلفات بی‌باری و بارداری: طبق استانداردهای اکودیزاین (EU 548/2014) و IEC 60076
• سطح نویز: به‌ویژه در ترانسفورماتورهای نصب‌شده در مناطق مسکونی یا داخل ساختمان
• شرایط محیطی: ارتفاع از سطح دریا، دما، رطوبت، آلودگی نمکی یا شیمیایی
• امکانات حفاظتی: ترانسفورماتورهای بزرگ اغلب به رله بوخهلتس، ترمومتر، نشانگر سطح روغن، شیر فشارشکن و سیستم‌های مانیتورینگ تجهیز می‌شوند



نتیجه‌گیری

آشنایی با انواع ترانسفورماتور و کاربرد آنها در صنعت برق برای مهندسان، تکنسین‌ها و حتی مدیران تأسیسات ضروری است. از ترانسفورماتورهای قدرت عظیم در پست‌های انتقال گرفته تا ترانسفورماتورهای اندازه‌گیری ظریف درون تابلوهای حفاظتی، هر یک نقشی غیرقابل‌جایگزین در پایایی، کیفیت توان و ایمنی شبکه الکتریکی ایفا می‌کنند. انتخاب هوشمندانه نوع ترانسفورماتور، تطبیق آن با شرایط محیطی و نیاز واقعی مصرف، ضامن بازگشت سرمایه، کاهش تلفات انرژی و تداوم سرویس‌دهی خواهد بود. امیدواریم این راهنمای جامع، شما را در درک بهتر و به‌کارگیری صحیح این ماشین‌های بی‌ادعا اما حیاتی یاری کند.
