مقدمه:

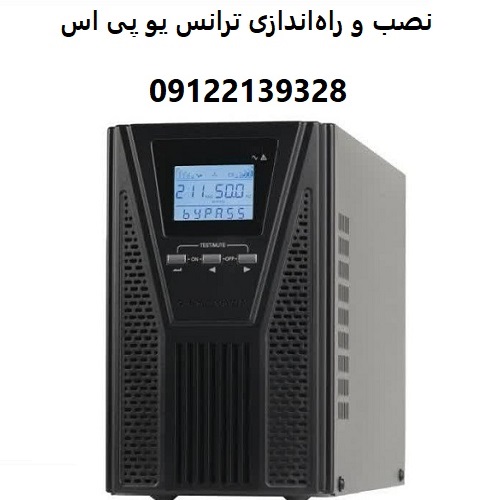

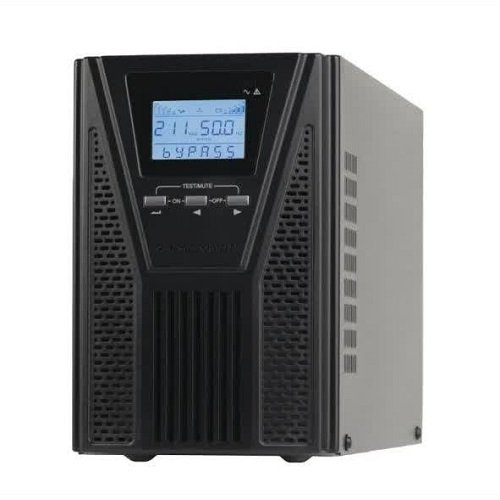

نصب و راه‌اندازی ترانس یو پی اس،     یو پی اس (UPS) یا منبع تغذیه بدون وقفه، یکی از تجهیزات حیاتی در حفاظت از سیستم‌های الکتریکی و الکترونیکی است که با تأمین برق اضطراری در هنگام قطعی برق، مانع از قطع ناگهانی جریان برق و آسیب به دستگاه‌های حساس می‌شود. این وسیله در مراکز داده، بیمارستان‌ها، مراکز تحقیقاتی، و هر مکان حیاتی که نیاز به تأمین برق پایدار و بدون وقفه دارد، کاربرد فراوانی دارد. یکی از اجزای کلیدی در ساختار انواع یو پی اس‌ها، ترانسفورماتور یا ترانس نام دارد که وظیفه تبدیل ولتاژ ورودی به ولتاژ مورد نیاز خروجی را بر عهده دارد.

علاوه بر این، ترانس نقش ایزولاسیون سیستم را برای افزایش ایمنی و جلوگیری از انتقال نویز و اختلالات الکترومغناطیسی بازی می‌کند. با توجه به اهمیت بسیار زیاد این قطعه، نصب، تنظیم، نگهداری و انتخاب نوع مناسب ترانس در عملکرد کل مجموعه یو پی اس تأثیر بسزایی دارد. در این نوشتار جامع، به بررسی کامل موضوع نصب و راه‌اندازی ترانس یو پی اس، نکات مهم مربوط به انتخاب و خرید، مسائل مرتبط با قیمت و هزینه‌ها، روش‌های نگهداری و در نهایت جمع‌بندی و نتیجه‌گیری خواهیم پرداخت تا خوانندگان بتوانند دانش کاملی در این زمینه کسب کنند و انتخاب صحیحی داشته باشند.



بخش اول: آشنایی با ترانسفورماتور در یو پی اس

ترانسفورماتور چیست؟

ترانسفورماتور یک دستگاه الکتریکی غیرفعال است که از دو یا چند سیم‌پیچ القایی تشکیل شده و وظیفه انتقال انرژی الکتریکی از یک مدار به مدار دیگر را با تغییر میزان ولتاژ و جریان انجام می‌دهد. عملکرد آن بر اساس اصول القای مغناطیسی است. ترانس‌ها به صورت معمول قادرند ولتاژ AC را از سطحی به سطح دیگر تبدیل کنند؛ این تبدیل می‌تواند افزایشی یا کاهشی باشد.

نقش ترانس در یو پی اس

در ترانس یو پی اس، ترانسفورماتور علاوه بر تبدیل ولتاژ، نقش مهمی در ایزولاسیون کامل بارهای الکتریکی از منبع تغذیه دارد که به حفظ ایمنی سیستم و کاهش احتمال آسیب به تجهیزات کمک می‌کند. همچنین، ترانس یو پی اس قادر است آن دسته از نویزها و تداخل‌های الکترومغناطیسی را که ممکن است به دستگاه‌ها آسیب برسانند، کاهش دهد. برخی از UPS‌ها از ترانسفورماتور به منظور تثبیت و تنظیم ولتاژ ورودی در شرایط متفاوت بهره می‌برند.

انواع ترانس‌های مورد استفاده در یو پی اس:

– ترانس ایزوله: جهت جداسازی الکتریکی بین ورودی و خروجی استفاده می‌شود و باعث کاهش نویز و ارتقاء ایمنی می‌شود.
– ترانس کاهنده و افزاینده ولتاژ: برای تطبیق سطح ولتاژ ورودی با مشخصات بار یا مدار خروجی کاربرد دارد.
– ترانس‌های اتوماتیک: که بسته به نیاز و تغییرات ولتاژ ورودی، به صورت خودکار ولتاژ را تنظیم می‌کنند و در بعضی انواع UPS به کار می‌روند.



بخش دوم: بررسی انواع ترانس‌های یو پی اس

ترانس‌های مورد استفاده در یو پی اس از نظر ساختار و مواد مختلفی ساخته می‌شوند که هر کدام ویژگی‌های خاص خود را دارند.

ترانس روغنی و ترانس خشک:

– ترانس روغنی دارای روغن عایق است که به خنک‌سازی و افزایش عمر ترانس کمک نموده. و معمولاً در سیستم‌های بزرگ‌تر و صنعتی کاربرد دارد.

– ترانس خشک بدون روغن است و بیشتر از مواد عایق جامد برای خنک‌سازی بهره می‌برد. این نوع برای فضاهای داخلی و مکان‌هایی با تهویه کمتر مناسب است.

ترانس‌های با هسته آهنی و هسته فریت:

– هسته آهنی معمولاً در فرکانس‌های پایین (مانند برق 50 یا 60 هرتز) مورد استفاده قرار می‌گیرد و به دلیل شدت مغناطیس بالا، عملکرد مناسبی دارد.
– هسته فریت که از جنس مواد نیمه رسانا و فریت‌هاست، در فرکانس‌های بالا کاربرد دارد و به خصوص در ترانس‌های کوچک و مدارهای الکترونیکی UPS با منابع سوئیچینگ استفاده می‌شود.

تفاوت ساختار و کاربرد هر نوع ترانس

این متفاوت بودن ساختار و مواد ترانس‌ها به طور مستقیم بر کاربرد و کارایی آنها در UPS تأثیر می‌گذارد. برای مثال، ترانس روغنی بیشتر برای حفاظت بهتر و عمر طولانی‌تر در کاربردهای صنعتی استفاده می‌شود، در حالی که ترانس خشک و هسته فریت بیشتر برای دستگاه‌های خانگی و اداری کوچک‌تر مناسب است.

تاثیر انتخاب نوع ترانس بر عملکرد و عمر UPS

نوع ترانسفورماتور تأثیر بزرگی بر کیفیت برق خروجی، کارایی کلی UPS، تأثیرات حرارتی و در نهایت طول عمر مفید سیستم دارد. انتخاب نادرست می‌تواند منجر به افزایش حرارت، نویز و اختلالات در سیستم و همچنین کاهش دوام تجهیزات گردد.



بخش سوم: اصول و استانداردهای نصب ترانس در یو پی اس

محل نصب مناسب ترانس

انتخاب محل نصب ترانس در محیط UPS از اهمیت فراوانی برخوردار است. باید سعی شود فاصله مناسبی از تجهیزات حساس الکترونیکی رعایت شود تا تداخلات مغناطیسی به حداقل برسد. همچنین وجود تهویه کافی برای خنک‌سازی ترانس ضروری است تا از افزایش دمای بیش از حد جلوگیری شود.

شرایط محیطی

ترانس باید در جایی نصب شود که دما و رطوبت محیط کنترل شده باشد. دمای بالا، رطوبت زیاد یا وجود گرد و غبار می‌تواند باعث کاهش عملکرد و آسیب به عایق‌بندی ترانس شود. بنابراین رعایت این موارد و استفاده از پوشش‌های محافظتی الزامی است.

نکات ایمنی

زمین کردن صحیح ترانس و استفاده از فیوزها یا کلیدهای حفاظتی برای جلوگیری از آسیب ناشی از اتصال کوتاه از الزامات استانداردهای امنیتی است. همچنین اصول نصب باید متناسب با استانداردهای جهانی مانند IEC (کمیسیون بین‌المللی الکتروتکنیک) و IEEE (موسسه مهندسان برق و الکترونیک) صورت گیرد تا ایمنی و عملکرد تضمین شود.



بخش چهارم: مراحل نصب ترانس یو پی اس گام به گام

ابزار و تجهیزات مورد نیاز:

برای نصب اصولی ترانس یو پی اس ابزارهای پایه مانند مولتی‌متر، ابزارهای سیم‌کشی، پیچ‌گوشتی، ابزارهای زمین کردن، و تجهیزات اندازه‌گیری ولتاژ و جریان لازم است.

بررسی سلامت ترانس پیش از نصب:

قبل از نصب، باید ترانس از نظر سلامت هسته، سیم‌پیچ‌ها، عایق‌بندی و آسیب‌های فیزیکی به دقت بررسی شود. تست مقاومت عایق و اتصال‌ها نیز ضروری است.

اتصال ترانس به بردهای الکترونیکی UPS:

با توجه به نقشه‌های فنی دستگاه، سیم‌کشی ترانس به بردهای ورودی و خروجی باید به دقت انجام شود تا از اتصال‌های اشتباه و آسیب جلوگیری شود.

راه‌اندازی مدارهای ورودی و خروجی:

پس از سیم‌کشی و اتصال ترانس، مدارها باید به آرامی راه‌اندازی شوند و جریان در حالت تست کنترل گردد.

تست ولتاژ و ایزولاسیون پس از نصب:

بعد از نصب، با استفاده از تجهیزات تست ولتاژ، باید عملکرد ترانس و ایزولاسیون آن بررسی شود تا از صحت و ایمنی عملکرد آن اطمینان حاصل شود.

نکات مربوط به سیم‌کشی صحیح و اجرای کابل‌کشی استاندارد:

حرکت کابل‌ها و سیم‌ها باید به گونه‌ای انجام شود که از ورود نویز جلوگیری شود و محل عبور کابل‌ها عایق‌بندی شده باشد. همچنین برای جلوگیری از تداخل‌های الکترومغناطیسی به دور بودن سیم‌ها از منابع نویززا باید توجه کرد.



بخش پنجم: نکات فنی مهم در راه‌اندازی ترانس یو پی اس

راه‌اندازی یک ترانسفورماتور در کنار سیستم UPS، فرآیندی حساس است که کوچکترین خطا در آن می‌تواند منجر به خرابی تجهیزات گران‌قیمت یا ایجاد خطرات جانی شود.

۵-۱: انطباق پارامترهای الکتریکی (Rating Matching): پیش از اتصال، باید تطابق دقیق بین ولتاژ نامی (Nominal Voltage)، جریان مجاز (Rated Current) و توان ظاهری (kVA) ترانس با خروجی UPS برقرار باشد. عدم انطباق در جریان می‌تواند منجر به اشباع مغناطیسی هسته و آسیب به اینورتر UPS شود.

۵-۲: دقت در اتصال‌دهی و فازبندی (Phasing & Polarity): رعایت جهت سیم‌پیچ‌ها و ترتیب فازها (در سیستم‌های سه فاز) حیاتی است. اتصال اشتباه فاز و نول یا جابجایی ترتیب فازها می‌تواند باعث ایجاد اتصال کوتاه شدید یا عملکرد نادرست سیستم‌های کنترل UPS شود.

۵-۳: همگام‌سازی و تنظیمات نرم‌افزاری: در سیستم‌های UPS هوشمند، باید تنظیمات مربوط به مقاومت سری ترانس و زمان پاسخ‌دهی (Response Time) در تنظیمات کنترلر UPS اعمال شود تا سیستم بتواند نوسانات ناشی از ترانس را به درستی مدیریت کند.

۵-۴: مدیریت حرارتی و ارزیابی تلفات: در هنگام راه‌اندازی اولیه، باید میزان تولید گرما را تحت نظر داشت. تلفات در هسته و سیم‌پیچ باید در محدوده طراحی باشد تا از پدیده Thermal Runaway (گرمای تصاعدی) جلوگیری شود.

۵-۵: تست‌های بارگذاری مرحله‌ای (Load Testing): راه‌اندازی نباید با بار کامل انجام شود. ابتدا باید با بار کم (مثلاً ۱۰٪) تست انجام داد، سپس به صورت مرحله‌ای بار را افزایش داد و در نهایت عملکرد ترانس را در حالت بار کامل (Full Load) و همچنین در شرایط اضافه بار موقت (Transient Overload) پایش کرد.



بخش ششم: نگهداری و سرویس دوره‌ای ترانس یو پی اس

نگهداری از ترانس UPS نباید صرفاً واکنش به خرابی باشد، بلکه باید بر پایه نگهداری پیشگیرانه بنا شود.

۶-۱: برنامه بازدیدهای دوره‌ای:
– بازدیدهای ماهانه: بررسی ظاهری، چک کردن دمای بدنه با دوربین حرارتی و شنیدن صدای غیرعادی.
– بازدیدهای سالانه: تست‌های عمیق‌تر الکتریکی و بررسی وضعیت اتصالات مکانیکی.

۶-۲: ارزیابی سلامت عایق با متدولوژی Meager: استفاده از دستگاه مگ‌اُم‌متر (Megger) برای اندازه‌گیری مقاومت عایقی (Insulation Resistance) بین سیم‌پیچ‌ها و زمین (Ground) الزامی است. کاهش این مقاومت، نشانه بزرگترین خطر یعنی احتمال تخلیه الکتریکی و اتصال کوتاه است.

۶-۳: پاکسازی و مدیریت محیطی: تجمع گرد و غبار بر روی هسته و بدنه، مانند یک لایه عایق حرارتی عمل کرده و مانع خروج گرما می‌شود. تمیزکاری منظم با مواد استاندارد و حذف رطوبت محیط بسیار مهم است.

۶-۴: عیب‌یابی علائم هشداردهنده:
– صدای وزوز (Humming): نشانه لرزش هسته یا شل بودن اتصالات مکانیکی.
– گرما و بو: نشانه فرسودگی عایق یا اضافه بار مزمن.
– کاهش راندمان: نشانه احتمال وجود تلفات اضافی در هسته یا افت ولتاژ غیرعادی.

بخش هفتم: نکات مهم در خرید ترانس یو پی اس

خرید ترانس برای سیستم‌های UPS، یک تصمیم استراتژیک است که باید بر پایه داده‌های فنی باشد، نه قیمت.

– ۷-۱: تحلیل ظرفیت و مشخصات الکتریکی:
– توان kVA: باید با احتساب ضریب توان (Power Factor) بار، انتخاب شود.
– ولتاژ ورودی/خروجی: تطابق دقیق با مشخصات شبکه و دستگاه UPS.

– ۷-۲: تحلیل کیفیت عملکردی:
– افت ولتاژ (Voltage Drop): ترانسی با افت ولتاژ کم، پایداری سیستم را تضمین می‌کند.
– زمان پاسخ‌دهی: سرعت واکنش ترانس در برابر تغییرات ناگهانی بار.

– ۷-۳: استانداردهای ساخت و برندینگ: حتماً به دنبال تولیدکنندگانی باشید که دارای گواهینامه‌های IEC، IEEE یا CE هستند. برند معتبر یعنی تضمین کیفیت مواد اولیه (مس و آهن) و دقت در ساخت.
– ۷-۴: ملاحظات پشتیبانی و خدمات: بررسی دوره گارانتی و همچنین دسترسی به قطعات یدکی و خدمات پس از فروش در منطقه جغرافیایی شما، از اهمیت حیاتی برخوردار است.



بخش هشتم: قیمت ترانس یو پی اس و عوامل مؤثر بر آن

قیمت ترانسفورماتورها تابع زنجیره پیچیده‌ای از عوامل است:

– ۸-۱: متریال؛ عامل اصلی قیمت: قیمت جهانی مس (Copper) و ورق‌های سیلیکونی (Silicon Steel) مستقیماً بر قیمت نهایی اثر می‌گذارد. استفاده از مس به جای آلیاژهای ارزان، قیمت را بالا اما عمر را افزایش می‌دهد.
– ۸-۲: تکنولوژی و ساختار: تفاوت قیمت بین ترانس‌های معمولی، اتو ترانس‌ها، و ترانس‌های ایزوله با راندمان بالا، بسیار چشمگیر است. همچنین سیستم‌های خنک‌کننده پیشرفته (فن یا روغن) قیمت را افزایش می‌دهند.
– ۸-۳: مقایسه تولید داخلی و وارداتی:
– وارداتی: معمولاً قیمت بالاتر و تکنولوژی پیشرفته‌تر، اما با چالش‌های گمرکی و ارز.
– تولید داخل: قیمت رقابتی‌تر و خدمات پس از فروش آسان‌تر، اما نیاز به بررسی دقیق کیفیت ساخت و استانداردهای رعایت شده.

– ۸-۴: هزینه‌های پنهان: در محاسبات اقتصادی، نباید هزینه‌های نصب، راه‌اندازی، مصرف انرژی (تلفات) و سرویس‌های سالانه را نادیده گرفت. یک ترانس ارزان که راندمان پایینی دارد، در بلندمدت بسیار گران‌تر از یک ترانس باکیفیت تمام می‌شود.



بخش نهم: نتیجه‌گیری و توصیه‌های نهایی

– اهمیت انتخاب ترانس با کیفیت و نصب صحیح
– نقش تخصص فنی در بهره‌وری طولانی‌مدت سیستم UPS
– توجه به نگهداری منظم جهت پیشگیری از خرابی و افزایش عمر تجهیزات
– سرمایه‌گذاری هوشمند در خرید ترانس و کاهش هزینه‌های نگهداری در طول زمان
– توصیه نهایی: همکاری با متخصصین و شرکت‌های معتبر برای تضمین عملکرد مطلوب

جمع بندی کلی:

ترانسفورماتورهای یو پی اس، ستون فقرات تثبیت و تبدیل جریان برق در سیستم‌های بدون وقفه هستند که نقش بسیار مهمی در افزایش ایمنی و اطمینان از عملکرد تجهیزات دارند. نصب و راه‌اندازی دقیق، انتخاب ترانس مناسب، رعایت نکات فنی، و نگهداری دوره‌ای، از عوامل کلیدی برای اطمینان از عملکرد پایدار یو پی اس می‌باشد. همچنین توجه به قیمت و خرید از برندهای معتبر، سرمایه‌گذاری بهینه را به همراه خواهد داشت.
